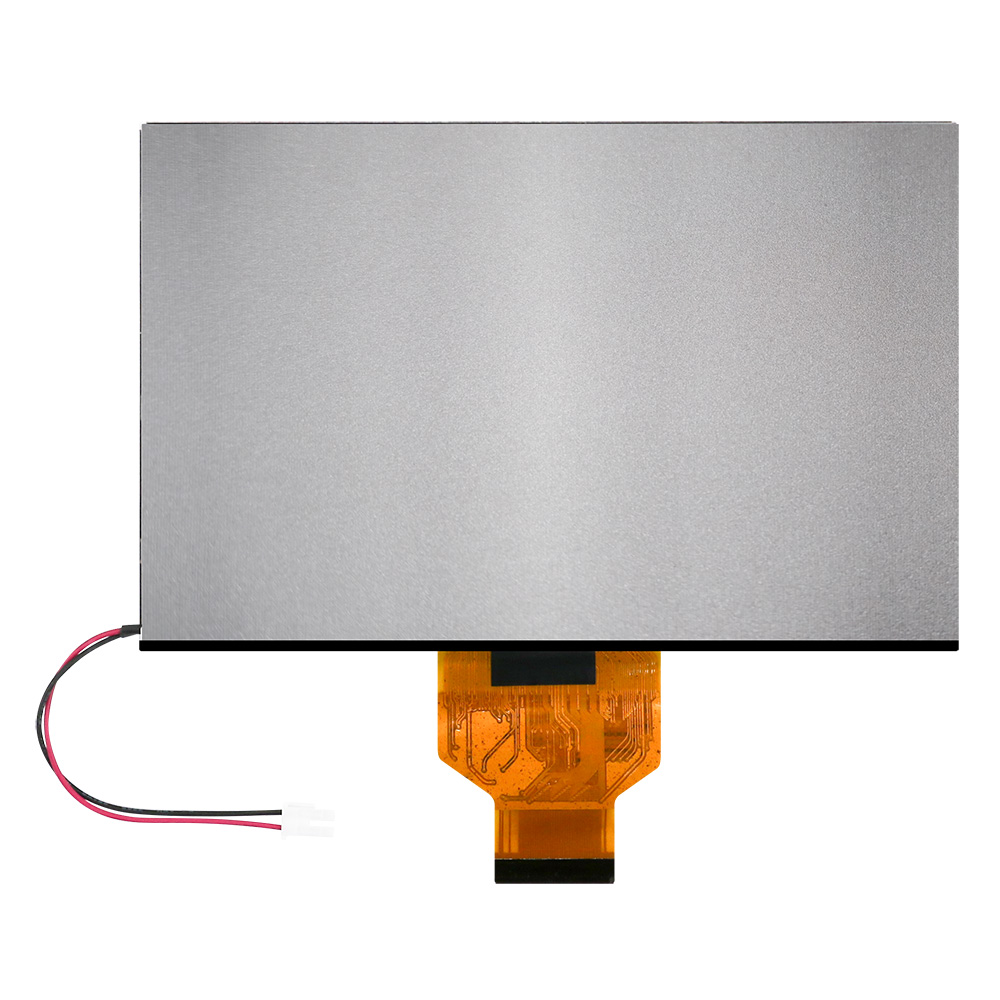

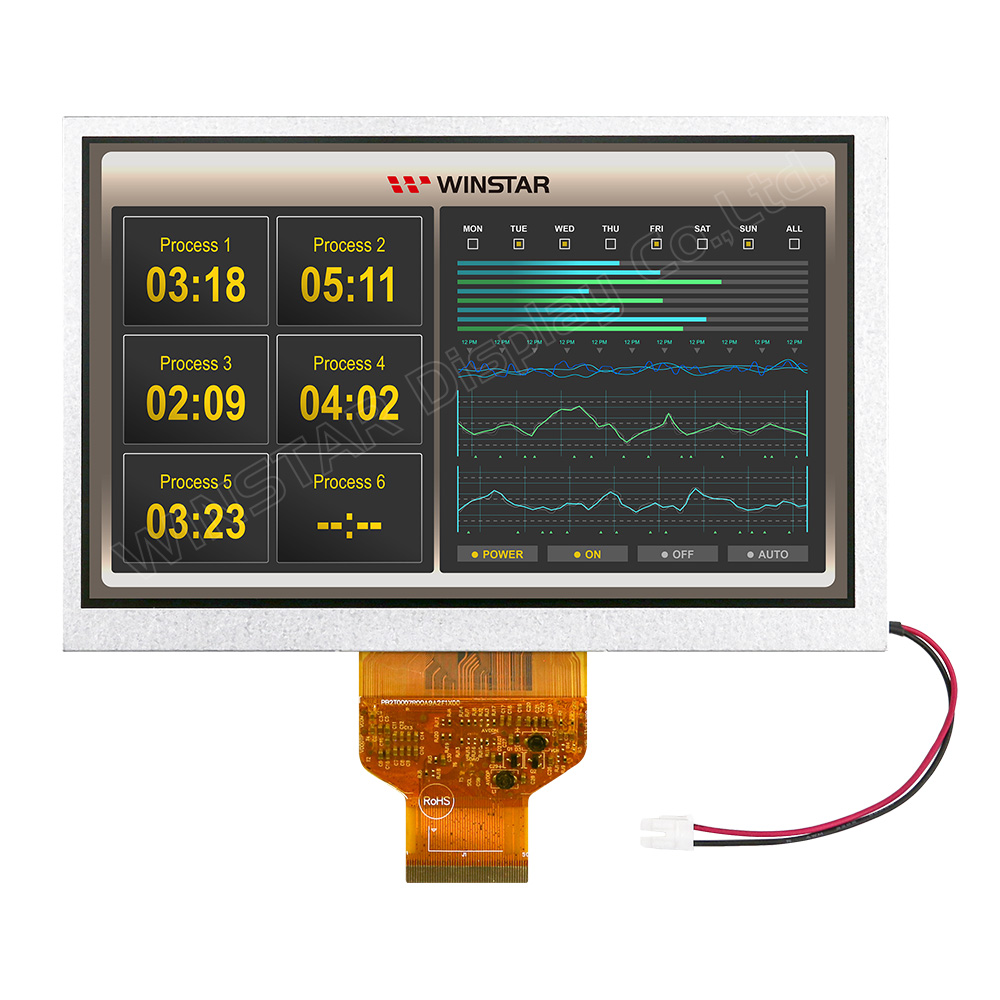

製品情報
WF70A9TWAGDNN0は、IPSパネルを搭載した7インチの広温度範囲TFT-LCDモジュールです。解像度は800×480ピクセル、コントラスト比は1,000:1、典型的な輝度は500 cd/m²です。モジュールはアクティブエリアに15:9のアスペクト比を持ち、HX8249-A + HX8678-CドライバーICを内蔵しており、24ビットRGBインターフェースをサポートします。高輝度のバックライトが必要な場合は、WF70A9SWAGDNN0 を選択してください。
IPSパネルは、80°の左、80°の右、80°の上、80°の下（典型的な値）で広い視野角を提供し、反射防止ガラス表面を備えています。ディスプレイの供給電圧（VCC）は2.7Vから3.6Vまでで、典型的な値は3.3Vです。WF70A9TWAGDNN0は、-30℃から+80℃の広い温度範囲で動作し、-40℃から+85℃の温度範囲で保存できます。

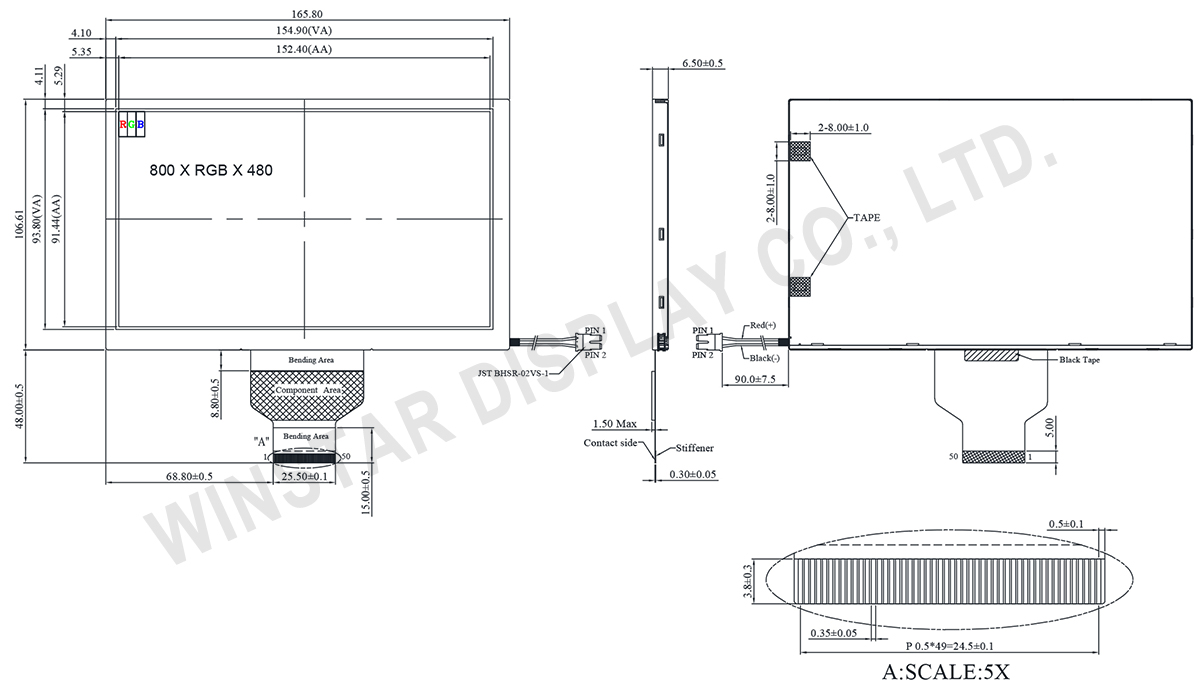

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 7.0 | インチ |
| ドットマトリックス(解像度) | 800 x RGB x 480(TFT) | dots |
| モジュールサイズ | 165.8 (W) x 106.61 (H) x 6.5(D) | mm |
| 有効エリア | 152.40 x 91.44 | mm |
| ドットピッチ | 0.1905 x 0.1905 | mm |
| LCDタイプ | TFT, 黒色, 透過型 | |
| 視野角度 | 80/80/80/80 | |
| TFT インターフェイス | 24-bit RGB | |
| TFT ドライバIC | HX8249-A + HX8678-C 或いは互換性IC | |
| 画面アスペクト比 | 15:9 | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| 抵抗膜式タッチパネル | タッチパネル無し | |
| 表面処理 | 防眩 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -30 | － | +80 | ℃ |
| 保存温度 | TST | -40 | － | +85 | ℃ |
電気特性
作業条件
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 電源電圧 | Vcc | 2.7 | 3.3 | 3.6 | V |
| 電源電流 | Icc | － | 101 | 150 | mA |
LCD駆動条件
| パラメーター | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LED電流 | － | － | 360 | － | mA |
| LED電圧 | VLED+ | 8.1 | 9.3 | 10.2 | V |
| LEDの寿命 | － | 40000 | － | － | Hr |
ピン功能定義
LCM PIN 定義
| Pin | 記号 | 功能定義 |
|---|---|---|
| 1-4 | NC | No connection |
| 5 | GND | Power Ground |
| 6 | NC | No connection |
| 7 | VCC | Power voltage |
| 8 | NC(MODE) | No connection, Input timing is Sync mode. The pin is already connected to VCC internally. |
| 9 | DE | Data enable signal for TTL mode. |
| 10 | VS | Vertical sync input |
| 11 | HS | Horizontal sync input |
| 12 | B7 | Blue data(MSB) |
| 13 | B6 | Blue data |
| 14 | B5 | Blue data |
| 15 | B4 | Blue data |
| 16 | B3 | Blue data |
| 17 | B2 | Blue data |
| 18 | B1 | Blue data |
| 19 | B0 | Blue data(LSB) |
| 20 | G7 | Green data(MSB) |
| 21 | G6 | Green data |
| 22 | G5 | Green data |
| 23 | G4 | Green data |
| 24 | G3 | Green data |
| 25 | G2 | Green data |
| 26 | G1 | Green data |
| 27 | G0 | Green data(LSB) |
| 28 | R7 | Red data(MSB) |
| 29 | R6 | Red data |
| 30 | R5 | Red data |
| 31 | R4 | Red data |
| 32 | R3 | Red data |
| 33 | R2 | Red data |
| 34 | R1 | Red data |
| 35 | R0 | Red data (LSB) |
| 36 | GND | Power Ground |
| 37 | DCLK | Sample clock |
| 38 | GND | Power Ground |
| 39 | NC(L/R) | No connection, Horizontal scan direction (Left to right). The pin is already connected to VCC internally. |
| 40 | NC(U/D) | No connection, Vertical scan direction (Top to bottom). The pin is already connected to VCC internally. |
| 41 | NC | No connection |
| 42 | NC | No connection |
| 43 | NC | No connection |
| 44 | RESET | Reset pin. The chip is in reset state when RESETB=0. |
| 45 | NC | No connection |
| 46 | NC | No connection |
| 47 | STBYB | STBYB Standby mode setting pin. The chip is in standby mode when STBYB=0. |
| 48 | GND | Power Ground |
| 49 | NC | No connection |
| 50 | NC | No connection |
バックライト PIN 定義
| Pin | 記号 | 功能定義 |
|---|---|---|
| 1 | VLED+ | Red, LED_ Anode |
| 2 | VLED- | Black, LED_ Cathode |
