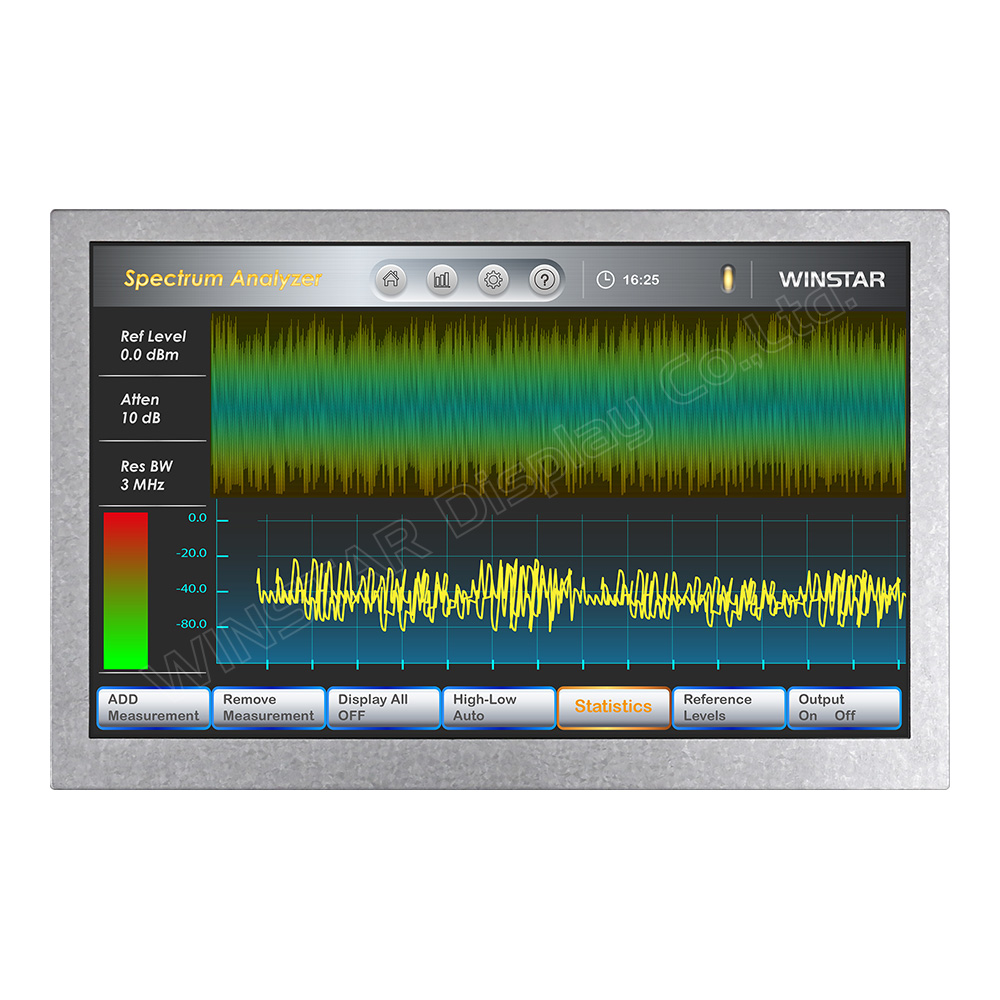

WF70B6SWAGLNN0は、7インチ800 x 480LVDSインターフェイスIPSTFT-LCDモジュールです。これはMitsubishi 7” TFT部品番号AA070ME11の代替品です。三菱は2020年6月に生産を終了すると発表しました。 それは完全子会社のMelcoDisplay TechnologyIncによるTFT-LCDモジュールの製造しましたモジュールで、お客様は三菱AA070ME11の代わりにWF70B6SWAGLNN0を選択できます。
WF70B6SWAGLNN0は、左:80 /右:80 /上:80 /下:80度にして、コントラスト比1000:1(標準値)で、高輝度1100ニットで、アンチ グレア表面パネルで、アスペクト比15:9で、HX8249-A及びHX8678-CドライバーICが組み込まれて、LVDSインターフェースをサポートして、LVDS（Low-Voltage-Differential-Signaling）はTFT LCDディスプレイで人気が高まっております。WF70B6SWAGLNN0は、高解像度グラフィックスや高速フレームレートなどの高帯域幅を必要とするTFTLCDおよび周辺機器に人気のあるLVDSインターフェイスを使用するように設計されております。低電圧を使用しながらデータ伝送を高速化して、ノイズ性能を向上させるため、優れたソリューションで、電源電圧(VDD)は2.7V~3.6Vで、標準値は3.3Vです。操作温度範囲が-30°Cから+80°Cで、保管温度範囲が-30°Cから+80°Cです。

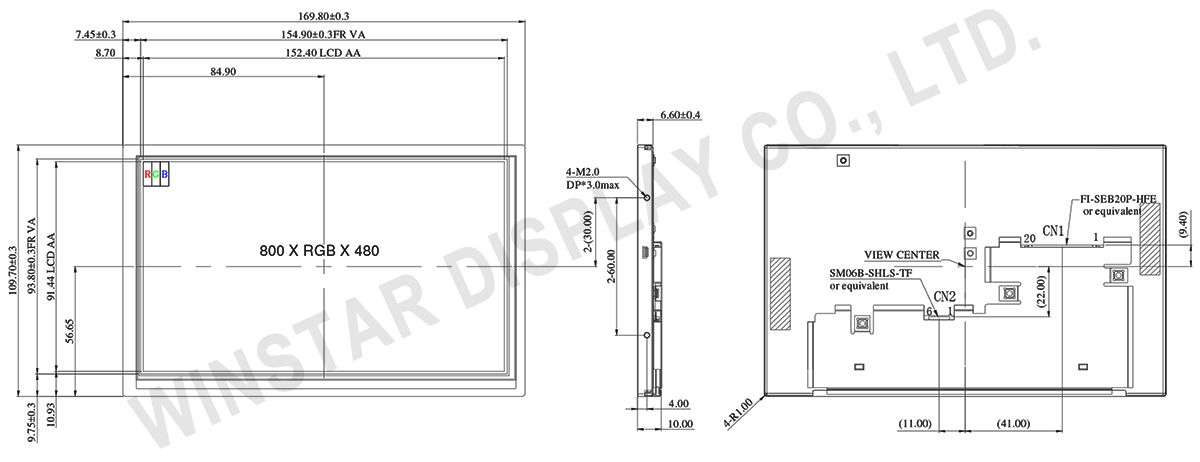

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 7.0 | インチ |
| ドットマトリックス(解像度) | 800 x RGB x 480(TFT) | dots |
| モジュールサイズ | 169.8 (W) x 109.7 (H) x 10.0 (D) | mm |
| 有効エリア | 152.40 x 91.44 | mm |
| ドットピッチ | 0.1905 x 0.1905 | mm |
| LCDタイプ | TFT, 黒色, 透過型 | |
| 視野角度 | 80/80/80/80 | |
| TFT インターフェイス | LVDS | |
| ドライバ IC | HX8249-A + HX8678-C 或いは互換性IC | |
| 画面アスペクト比 | 15:9 | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| 抵抗膜式タッチパネル | タッチパネル無し | |
| 表面処理 | 防眩 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -30 | － | +80 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
作業条件
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 電源電圧 | VDD | 2.7 | 3.3 | 3.6 | V |
| 電源電流 | IDD | － | 133 | 200 | mA |
ピン功能定義
LCM PIN 定義 (CN1)
| Pin | 記号 | 功能定義 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | VDD | Power voltage | |||||||||
| 2 | VDD | Power voltage | |||||||||
| 3 | GND(DISP) | Power Ground | |||||||||
| 4 | GND | Power Ground | |||||||||
| 5 | LINK0- | Input pins without termination resistor for LVDS mode. Keep these pins floating or connect to VSS1 if not used. |
|||||||||
| 6 | LINK0+ | ||||||||||
| 7 | NC | No connection | |||||||||
| 8 | LINK1- | Input pins without termination resistor for LVDS mode. Keep these pins floating or connect to VSS1 if not used. |
|||||||||
| 9 | LINK1+ | ||||||||||
| 10 | NC | No connection | |||||||||
| 11 | LINK2- | Input pins without termination resistor for LVDS mode. Keep these pins floating or connect to VSS1 if not used. |
|||||||||
| 12 | LINK2+ | ||||||||||
| 13 | NC | No connection | |||||||||
| 14 | CLKIN- | Input pins without termination resistor for LVDS mode. Keep these pins floating or connect to VSS1 if not used. |
|||||||||
| 15 | CLKIN | ||||||||||
| 16 | NC | No connection | |||||||||
| 17 | LINK3- | Input pins without termination resistor for LVDS mode. Keep these pins floating or connect to VSS1 if not used. |
|||||||||
| 18 | LINK3+ | ||||||||||
| 19 | MODE | Input data format selection. Effective when FCS=1.
|
|||||||||
| 20 | SC | Scan direction selector (Low: Normal ;High: Reverse) |
バックライト PIN 定義 (CN2)
| Pin | 記号 | 功能定義 |
|---|---|---|
| 1-2 | NC | No connection |
| 3 | VLED1- | VLED1_ Cathode |
| 4 | VLED1+ | VLED1_ Anode |
| 5 | VLED2- | VLED2_ Cathode |
| 6 | VLED2+ | VLED2_ Anode |
