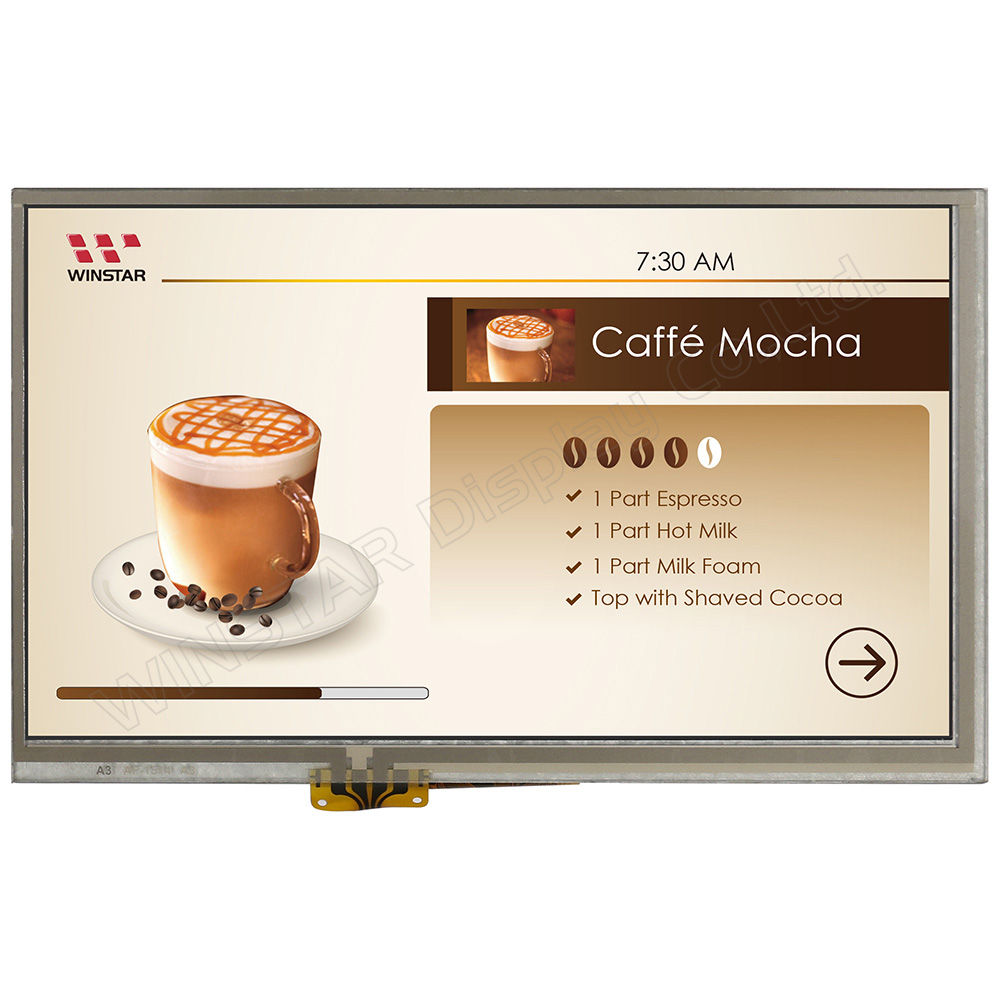

Winstarの7インチWF70A7TIFHLHTVは1024x600ドットの高解像度中型HDMI信号に対応するディスプレーです。簡単にラズベリーパイを使用するため、この製品には、HDMIインターフェースと40ピンコネクターを備えたコントロールボードが付属し、抵抗膜式タッチパネルのUSBインターフェースが付きます。静電容量式タッチパネルの対応も可能です。さらに、HDMIコネクターWWHDMI-#00の搭載が可能ですので、ラズベリーパイを直接 に繋げます。
この製品は、ラズベリーパイと一緒に使用できるだけでなく、HDMI出力を備えたことで、どのデバイスでもコンピュータモニターとして使用できます。この7インチTFTモデルは1024x600の高解像度製品ですので、エンベデッド(組込み)コンピューティングの使用に適しています。WF70A7TIFHLHTVにはHDMIコネクターまたはUSBケーブルは含まれていません。

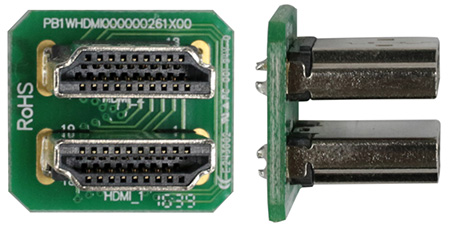

Part No. WWHDMI-00# (オプション)
▪HDMI コネクタサポート ( TFTとラズベリーパイを接続)
WF70A7TIFHLHTV#: は40ピンのピンヘッダーコネクタが設けられてRaspberry Pi 3B+ (Pi 4Bも含まれ) に対応できる製品です。客先は本製品をRaspberry Pi 4 バージョンに使う場合、Micro HDMIから HDMIへ転換するケーブルをご用意願います。
WF70A7TIFHLHT0#: コネクタ抜きの仕様です(Raspberry Piにサポートしかねます)。
項目 | 仕様 | 単位 |
---|---|---|
表示サイズ(対角線) | 7.0 | インチ |
ドットマトリクス(解像度) | 1024 × RGB × 600(TFT) | dots |

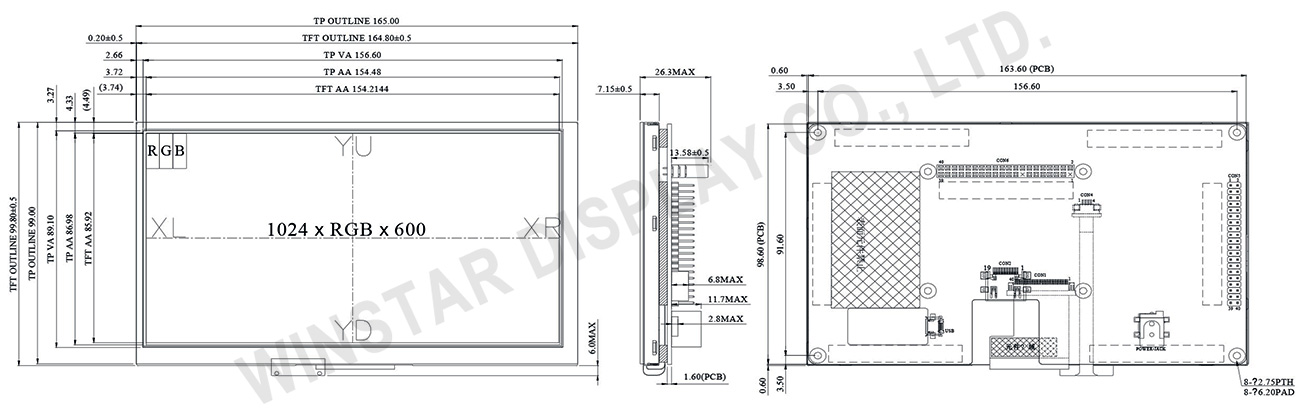

モジュールサイズ | 165.0(W) × 99.8(H) × 26.3(D) | mm |
有効エリア | 154.2114 × 85.92 | mm |
ドットピッチ | 0.1506 × 0.1432 | mm |
LCDタイプ | TFT・ノーマリ・ホワイト・透過型 | |
視野角 | 12時方向 | |
グレースケール反転 | 6時方向 | |
画面アスペクト比 | 16:9 | |
バックライトタイプ | LED, ノーマリ・ホワイト | |
コントローラー IC | TFP401 或いは互換性IC | |
TFT インターフェイス | HDMIコネクタサポート(Only DVI Signal) | |
タッチパネルタイプ | RTP 抵抗膜方式タッチパネル | |
RTP インターフェイス | USB | |
表面 | アンチグレア |
項目 | 条件 | 最小値 | 典型値 | 最大值 | 単位 |
---|---|---|---|---|---|
動作温度 | TOP | -20 | - | +70 | ℃ |
保存温度 | TST | -30 | - | +80 | ℃ |
項目 | 記号 | 条件 | 最小値 | 典型値 | 最大值 | 単位 |
---|---|---|---|---|---|---|
Supply Voltage For LCM | VDD | - | 4.9 | 5 | 5.1 | V |
Supply Current For LCM | IDD | - | - | 870 | 1200 | mA |
LED life time | - | - | - | 50,000 | - | Hr |
Pin | 記号 | 説明 |
---|---|---|
1 | NC | No connection |
2 | 5V | Raspberry Pi:Power 5V |
3 | GPIO02 | Raspberry Pi:GPIO02 |
4 | 5V | Raspberry Pi:Power 5V |
5 | GPIO03 | Raspberry Pi:GPIO03 |
6 | GND | Raspberry Pi:GND |
7 | GPIO04 | Raspberry Pi:GPIO04 |
8 | GPIO14 | Raspberry Pi:GPIO14 |
9 | GND | Raspberry Pi:GND |
10 | GPIO15 | Raspberry Pi:GPIO15 |
11 | GPIO17 | Raspberry Pi:GPIO17 |
12 | GPIO18 | Raspberry Pi:GPIO18 (Backlight Enable) |
13 | GPIO27 | Raspberry Pi:GPIO27 |
14 | GND | Raspberry Pi:GND |
15 | GPIO22 | Raspberry Pi:GPIO22 |
16 | GPIO23 | Raspberry Pi:GPIO23 |
17 | NC | No connection |
18 | GPIO24 | Raspberry Pi:GPIO24 |
19 | GPIO10 | Raspberry Pi:GPIO10 |
20 | GND | Raspberry Pi:GND |
21 | GPIO09 | Raspberry Pi:GPIO09 |
22 | GPIO25 | Raspberry Pi:GPIO25 |
23 | GPIO11 | Raspberry Pi:GPIO11 |
24 | GPIO08 | Raspberry Pi:GPIO08 |
25 | GND | Raspberry Pi:GND |
26 | GPIO07 | Raspberry Pi:GPIO07 |
27 | ID_SD | Raspberry Pi:ID_SD |
28 | ID_SC | Raspberry Pi:ID_SC |
29 | GPIO05 | Raspberry Pi:GPIO05 |
30 | GND | Raspberry Pi:GND |
31 | GPIO06 | Raspberry Pi:GPIO06 |
32 | GPIO12 | Raspberry Pi:GPIO12 |
33 | GPIO13 | Raspberry Pi:GPIO13 |
34 | GND | Raspberry Pi:GND |
35 | GPIO19 | Raspberry Pi:GPIO19 |
36 | GPIO16 | Raspberry Pi:GPIO16 |
37 | GPIO26 | Raspberry Pi:GPIO26 |
38 | GPIO20 | Raspberry Pi:GPIO20 |
39 | GND | Raspberry Pi:GND |
40 | GPIO21 | Raspberry Pi:GPIO21 |
Pin | 記号 | 説明 |
---|---|---|
1 | 3.3V | TFT Module Power limit can only output 3.3V,100mA |
2 | 5V | Raspberry Pi:Power 5V |
3 | GPIO02 | Raspberry Pi:GPIO02 |
4 | 5V | Raspberry Pi:Power 5V |
5 | GPIO03 | Raspberry Pi:GPIO03 |
6 | GND | Raspberry Pi:GND |
7 | GPIO04 | Raspberry Pi:GPIO04 |
8 | GPIO14 | Raspberry Pi:GPIO14 |
9 | GND | Raspberry Pi:GND |
10 | GPIO15 | Raspberry Pi:GPIO15 |
11 | GPIO17 | Raspberry Pi:GPIO17 |
12 | GPIO18 | Raspberry Pi:GPIO18 (Backlight Enable) |
13 | GPIO27 | Raspberry Pi:GPIO27 |
14 | GND | Raspberry Pi:GND |
15 | GPIO22 | Raspberry Pi:GPIO22 |
16 | GPIO23 | Raspberry Pi:GPIO23 |
17 | 3.3V | TFT Module Power limit can only output 3.3V,100mA |
18 | GPIO24 | Raspberry Pi:GPIO24 |
19 | GPIO10 | Raspberry Pi:GPIO10 |
20 | GND | Raspberry Pi:GND |
21 | GPIO09 | Raspberry Pi:GPIO09 |
22 | GPIO25 | Raspberry Pi:GPIO25 |
23 | GPIO11 | Raspberry Pi:GPIO11 |
24 | GPIO08 | Raspberry Pi:GPIO08 |
25 | GND | Raspberry Pi:GND |
26 | GPIO07 | Raspberry Pi:GPIO07 |
27 | ID_SD | Raspberry Pi:ID_SD |
28 | ID_SC | Raspberry Pi:ID_SC |
29 | GPIO05 | Raspberry Pi:GPIO05 |
30 | GND | Raspberry Pi:GND |
31 | GPIO06 | Raspberry Pi:GPIO06 |
32 | GPIO12 | Raspberry Pi:GPIO12 |
33 | GPIO13 | Raspberry Pi:GPIO13 |
34 | GND | Raspberry Pi:GND |
35 | GPIO19 | Raspberry Pi:GPIO19 |
36 | GPIO16 | Raspberry Pi:GPIO16 |
37 | GPIO26 | Raspberry Pi:GPIO26 |
38 | GPIO20 | Raspberry Pi:GPIO20 |
39 | GND | Raspberry Pi:GND |
40 | GPIO21 | Raspberry Pi:GPIO21 |
Pin | 記号 | 説明 |
---|---|---|
1 | 5V | Power Supply (5V) |
2 | D- | Data line - |
3 | D+ | Data line + |
4 | NC | No connection |
5 | GND | Power Ground |
Pin No. | 記号 | I/O | 説明 |
---|---|---|---|
1 | 5V | P | Power Supply (5V) |
2 | GND | P | Ground |
3 | NC | No connection |
Pin No. | 記号 | I/O | 説明 |
---|---|---|---|
1 | Rx2+ | I | +LVDS Differential Data Input |
2 | GND | P | Ground |
3 | Rx2- | I | -LVDS Differential Data Input |
4 | Rx1+ | I | +LVDS Differential Data Input |
5 | GND | P | Ground |
6 | Rx1- | I | -LVDS Differential Data Input |
7 | Rx0+ | I | +LVDS Differential Data Input |
8 | GND | P | Ground |
9 | Rx0- | I | -LVDS Differential Data Input |
10 | RxC+ | I | +LVDS Differential Clock Input |
11 | GND | P | Ground |
12 | RxC- | I | -LVDS Differential Clock Input |
13-14 | NC | - | No connection |
15 | SCL | I/O | DDC(Data Display Channel) Clock |
16 | SDA | I/O | DDC(Data Display Channel) Data |
17 | GND | P | Ground |
18 | 5V | P | Power Supply |
19 | Detect | I/O | Hot plug detect |
