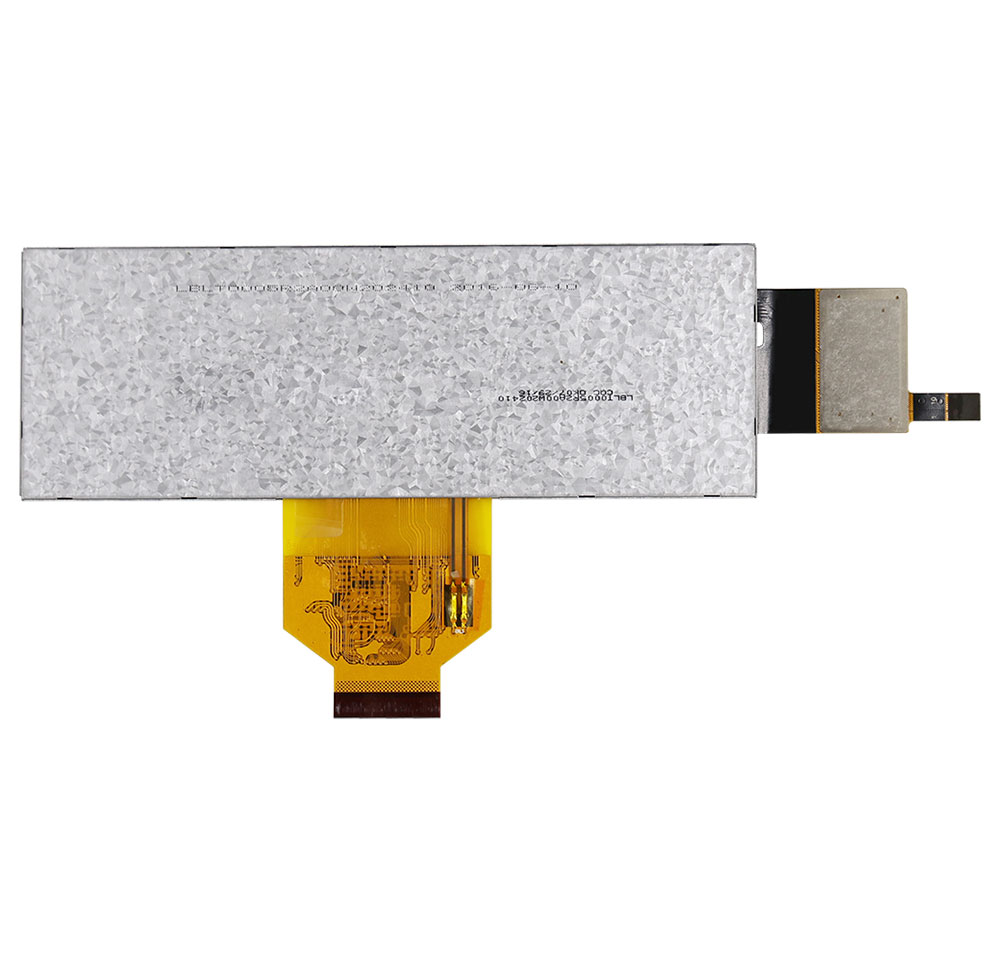

產品敘述
WF52ATLASDNGA是一款5.2吋長條形TFT觸控顯示器。它採用眩光玻璃表面，可呈現6點鐘視角方向和12點鐘灰度反轉方向。其解析度為480×128像素，模組尺寸為140.4×49.87×4.96 mm，有效面積為127.152×33.9072 mm。此顯示器的亮度為 400 cd/m2，內置ST7252驅動IC，支持RGB介面。
WF52ATLASDNGA配備投射電容式觸控面板 (PCAP)，可同時感應5個接觸點。 顯示器LCM（VCC）的供電電壓為3.0V至3.6V（典型值：3.3V），工作溫度範圍為-20℃至+70℃，儲存溫度範圍為-30℃至+80℃。

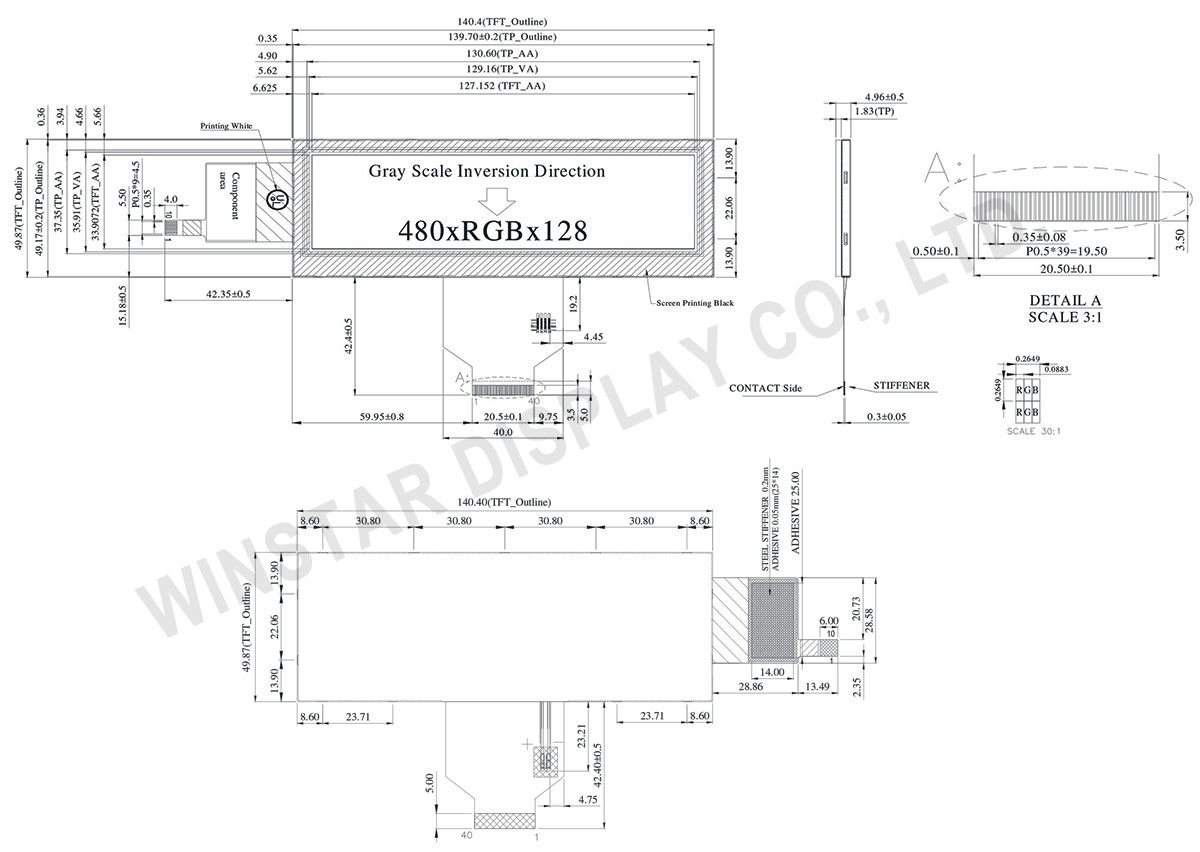

規格圖
產品規格
Pin功能定義
| Pin |
符號 |
功能說明 |
| 1 |
VLED- |
Power for LED backlight cathode |
| 2 |
VLED+ |
Power for LED backlight anode |
| 3 |
GND |
Power ground |
| 4 |
VCC |
Power voltage |
| 5 |
R0 |
Red data (LSB) |
| 6~11 |
R1~R6 |
Red data |
| 12 |
R7 |
Red data (MSB) |
| 13 |
G0 |
Green data (LSB) |
| 14~19 |
G1~G6 |
Green data |
| 20 |
G7 |
Green data (MSB) |
| 21 |
B0 |
Blue data (LSB) |
| 22~27 |
B1~B6 |
Blue data |
| 28 |
B7 |
Blue data (MSB) |
| 29 |
GND |
Power ground |
| 30 |
CLK |
Pixel clock (DCLK) |
| 31 |
LR |
Right /Left selection; Default R/L is Pull High |
| 32 |
HSYNC |
Horizontal sync signal; negative polarity |
| 33 |
VSYNC |
Vertical sync signal; negative polarity |
| 34 |
NC |
No connection |
| 35 |
UD |
Up/down selection; Default U/D is Pull High |
| 36 |
RESET |
Reset signal |
| 37~40 |
NC |
No connection |
規格說明
| 項目 |
規格 |
單位 |
| 顯示尺寸(對角線) |
5.2 |
吋 |
| 點陣(解析度) |
480 x RGB x 128 |
dots |
| 模組尺寸 |
140.4 x 49.87 x 4.96 |
mm |
| 有效區域 |
127.152 x 33.9072 |
mm |
| 點間距 |
0.0883 x 0.2649 |
mm |
| LCD類型 |
TFT, 白色, 透射性 |
| 視角 |
6 o'clock |
| 灰階反轉 |
12 o'clock |
| 控制器IC |
ST7252或相容IC |
| 介面 |
RGB 24bit |
| 長寬比 |
長條型 |
| 背光類型 |
LED, 白色 |
| CTP驅動IC |
GT911或相容IC |
| CTP介面 |
I2C |
| FW版本 |
0x95 |
| 觸控面板類型 |
PCAP電容式觸控面板 |
| 表面 |
亮面 |
最大絕對額定值
| 項目 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
| 工作溫度 |
TOP |
-20 |
－ |
+70 |
℃ |
| 儲存溫度 |
TST |
-30 |
－ |
+80 |
℃ |
電氣特性
| 項目 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
| LCM供電電壓 |
VCC |
－ |
3.0 |
3.3 |
3.6 |
V |
| 觸控電源電壓 |
VDDT |
－ |
2.8 |
－ |
3.3 |
V |
| LCM供電電流 |
ICC |
- |
－ |
20 |
－ |
mA |
