5.2寸电容触长条形TFT-LCD显示屏模块

型号 WF52ATLASDNGA

►尺寸：5.2寸
►分辨率：480x128 像素
►视角：6H
►接口：RGB
►驱动IC : ST7252 Or Equal
►控制板：无
►亮度(cd/m²)：400
►铁框螺丝孔：无
►触控屏幕：PCAP电容式触控面板
►触控点数：5点

PDF下载

索取Demo Code

产品询问

上一个产品回分类页下一个产品

产品叙述

WF52ATLASDNGA 是一款 5.2 英寸条形 TFT 触控显示器。它具有 6 点钟视角和 12 点钟灰阶反转方向。分辨率为 480x128 像素，模组尺寸为 140.4 × 49.87 × 4.96 mm，有效显示区域为 127.152 × 33.9072 mm。该显示器提供典型亮度为 400 cd/m²。模组内置 ST7252 驱动 IC，支持 RGB 24 位接口。

该模组配备带有 GT911 驱动 IC 的投射电容式触控面板（PCAP），支持 I2C 接口及五点触控功能。显示器的 LCM 供电电压（VCC）范围为 3.0V 至 3.6V，典型值为 3.3V。此条形 TFT 显示器的工作温度范围为 -20℃ 至 +70℃，存储温度范围为 -30℃ 至 +80℃。

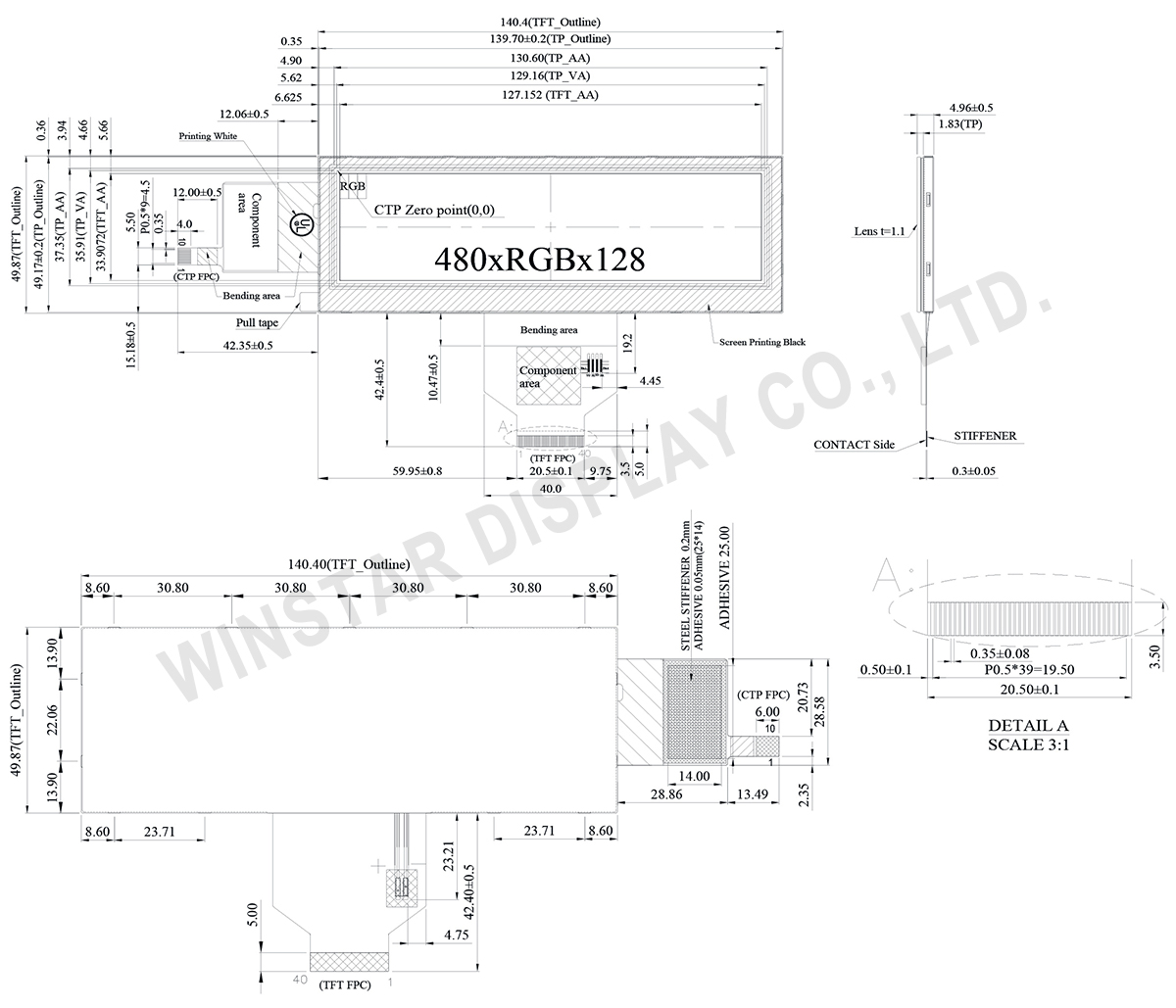

规格图

5.2 inch Bar LCD Display with CTP - WF52ATLASDNGA

产品规格

规格说明

项目	规格	单位
显示尺寸(对角线)	5.2	寸
点阵(分辨率)	480 x RGB x 128	dots
模块尺寸	140.4 x 49.87 x 4.96	mm
有效区域	127.152 x 33.9072	mm
点间距	0.0883 x 0.2649	mm
LCD类型	TFT, 白色, 透射性
视角	6点钟方向
灰阶反转	12点钟方向
控制器IC	ST7252或相容IC
接口	RGB 24bit
长宽比	长条型
背光类型	LED, 白色
CTP驱动IC	GT911或相容IC
CTP接口	I2C
FW版本	0x95
触控面板类型	PCAP电容式触控面板
表面	亮面

最大绝对额定值

项目	符号	最小值	典型值	最大值	单位
工作温度	TOP	-20	－	+70	℃
储存温度	TST	-30	－	+80	℃

电气特性

工作条件

项目	符号	条件	最小值	典型值	最大值	单位
LCM供电电压	VCC	－	3.0	3.3	3.6	V
触控电源电压	VDDT	－	2.8	－	3.3	V
LCM供电电流	ICC	-	－	20	－	mA

LED驱动条件

参数	符号	最小值	典型值	最大值	单位
LED电流		-	60	-	mA
LED电压	VLED+	16.8	18.6	21	V
LED使用寿命		-	50,000	-	Hr

Pin功能定义

LCM PIN 定义

Pin	符号	功能说明
1	VLED-	Power for LED backlight cathode
2	VLED+	Power for LED backlight anode
3	GND	Power ground
4	VCC	Power voltage
5	R0	Red data (LSB)
6	R1	Red data
7	R2	Red data
8	R3	Red data
9	R4	Red data
10	R5	Red data
11	R6	Red data
12	R7	Red data (MSB)
13	G0	Green data (LSB)
14	G1	Green data
15	G2	Green data
16	G3	Green data
17	G4	Green data
18	G5	Green data
19	G6	Green data
20	G7	Green data (MSB)
21	B0	Blue data (LSB)
22	B1	Blue data
23	B2	Blue data
24	B3	Blue data
25	B4	Blue data
26	B5	Blue data
27	B6	Blue data
28	B7	Blue data (MSB)
29	GND	Power ground
30	CLK	Pixel clock (DCLK)
31	LR	Right /Left selection; Default R/L is Pull High
32	HSYNC	Horizontal sync signal; negative polarity
33	VSYNC	Vertical sync signal; negative polarity
34	NC	No connection
35	UD	Up/down selection; Default U/D is Pull High
36	RESET	Reset signal
37	NC	No connection
38	NC	No connection
39	NC	No connection
40	NC	No connection

CTP PIN 定义

Pin	符号	功能说明
1	VSS	Ground for analog circuit
2	VDDT	Power Supply : +3.3V
3	SCL	I2C clock signal
4	NC	No connect
5	SDA	I2C data signal
6	NC	No connect
7	RST	External reset signal, active low
8	NC	No connect
9	INT	Interrupt signal, active low, asserted to request Host start a new transcation.
10	VSS	Ground for analog circuit
