产品叙述
WF52ATLASDNT0 是一款条形 5.2 英寸 TFT 液晶显示器，配备电阻式触控面板，是 TFT 显示器中全新的尺寸与分辨率。这款 5.2 英寸 TFT 显示器提供高质量且色彩丰富的图像，分辨率为 480x128 像素；特别适用于工业设备、服务器系统、音响系统、POS 系统及广告显示。
WF52ATLASDNT0 的模组尺寸为 140.4 x 49.87 mm，有效显示区域为 127.152 x 33.9072 mm，与单色 STN 图形显示器 WG24064A 非常接近；两者对角线尺寸均为 5.2 英寸。WF52ATLASDNT0 采用 ST7252 或等效驱动 IC，支持 RGB 24 位平行接口同步模式。如客户需要模组具备与 WG24064A 类似尺寸且带有螺丝孔的 PCB，可选择我们的 WF52Q 型号。此 WF52A 模组工作温度范围为 -20℃ 至 +70℃，存储温度范围为 -30℃ 至 +80℃。
该显示器具备 500:1 的对比度及典型亮度 350 cd/m²，提供优异的可视性及图像清晰度。其 LED 背光寿命达 50,000 小时，确保长期稳定的性能表现。

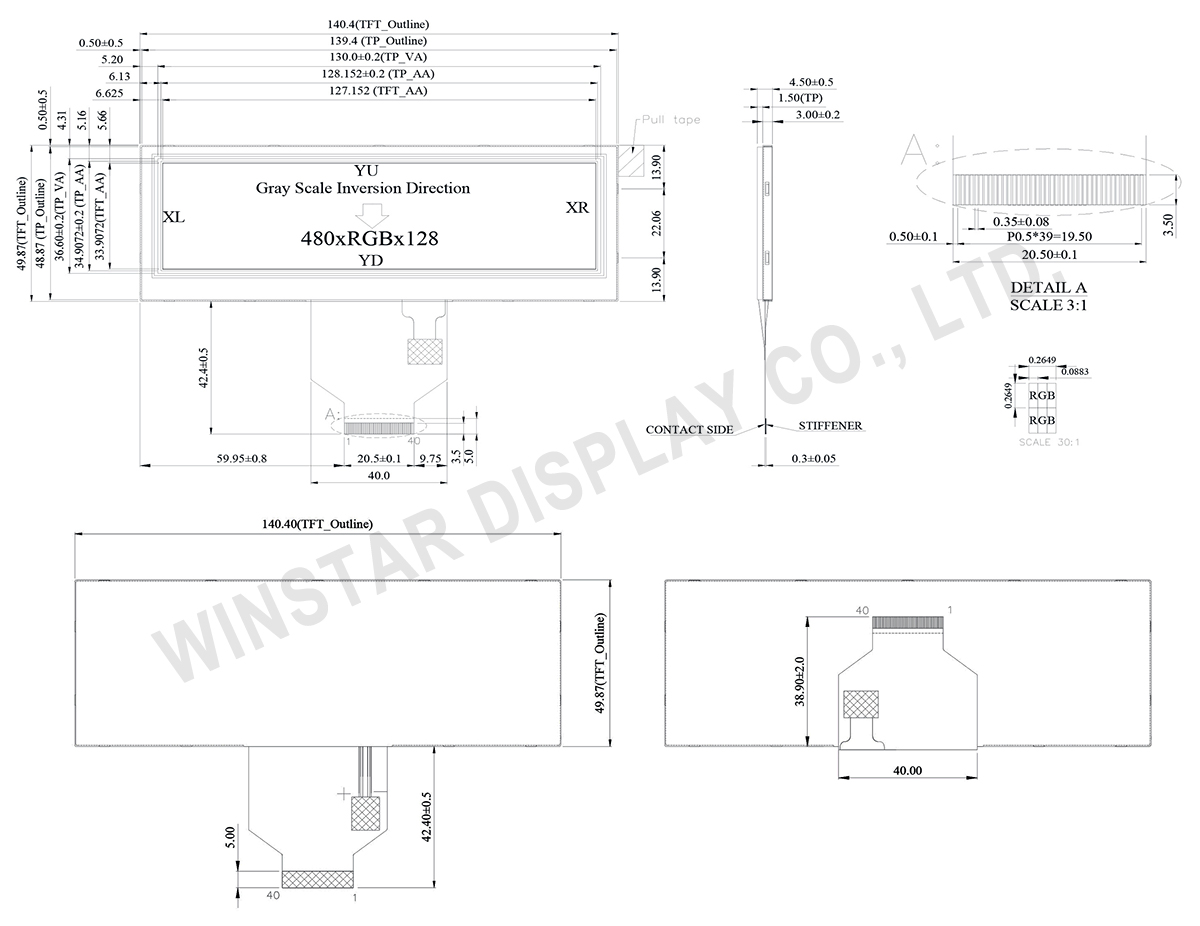

规格图
产品规格
规格说明
| 项目 | 规格 | 单位 |
|---|---|---|
| 显示尺寸(对角线) | 5.2 | 寸 |
| 点阵 | 480 × RGB × 128 | dots |
| 模块尺寸 | 140.4 x 49.87 x 4.5 | mm |
| 有效区域 | 127.152 x 33.9072 | mm |
| 点间距 | 0.0 883 x 0. 2649 | mm |
| LCD 类型 | TFT, 白色, 透射性 | |
| 视角 | 6点钟方向 | |
| 灰阶反转 | 12点钟方向 | |
| 长宽比 | 长条形 | |
| 背光类型 | LED,白色 | |
| 驱动IC | ST7252或相容IC | |
| 接口 | RGB 24bit | |
| 触控面板类型 | 电阻式触控面板 | |
| 表面 | 防眩光 (Anti-Glare) | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作温度 | TOP | -20 | － | +70 | ℃ |
| 储存温度 | TST | -30 | － | +80 | ℃ |
电气特性
工作条件
| 项目 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| LCM供电电压 | VCC | － | 3.0 | 3.3 | 3.6 | V |
| LCM供电电流 | ICC | - | － | 20 | － | mA |
LED驱动条件
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| LED电流 | - | 60 | - | mA | |
| LED电压 | VLED+ | 16.8 | 18.6 | 21 | V |
| LED使用寿命 | - | 50,000 | - | Hr |
Pin功能定义
LCM PIN 定义
| Pin | 符号 | 功能说明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock (DCLK) |
| 31 | LR | Right /Left selection; Default R/L is Pull High |
| 32 | HSYNC | Horizontal sync signal; negative polarity |
| 33 | VSYNC | Vertical sync signal; negative polarity |
| 34 | NC | No connection |
| 35 | UD | Up/down selection; Default U/D is Pull High |
| 36 | RESET | Reset signal |
| 37 | XR | Right electrode |
| 38 | YD | Bottom electrode |
| 39 | XL | Left electrode |
| 40 | YU | Top electrode |
