产品叙述
WF52ASLASDNG0 是一款 5.2 英寸条形 TFT 触控显示屏。该模块采用投射电容式触控面板（PCAP），支持 5 点触控，由 CYTMA-568 触控 IC 驱动。分辨率为 480×128 dots，亮度高达 880 cd/m2，对比度为 500:1。模块尺寸为 140.4 × 49.87 mm，显示区域为 127.152 × 33.9072 mm。提供 6 点钟视角方向与 12 点钟灰阶反转方向，确保良好可读性。
该显示模块内建 ST7252 驱动 IC，配备 24-bit RGB 接口。LCM 电源电压（VCC）为 3.0V 至 3.6V（典型值为 3.3V）。此条形 TFT 可在 -20℃ 至 +70℃ 的环境中操作，存储温度范围为 -30℃ 至 +80℃。LED 背光寿命高达 50,000 小时，提供长期稳定的性能。
此款具有 PCAP 触控功能的宽屏显示器，非常适合需要纤薄、互动性强、横向空间最大化的应用。典型应用包括工业控制设备、医疗设备、音视频混音与调音台，以及烤箱等厨房电器，对清晰显示、高亮度、耐用性和响应式触控有较高要求。

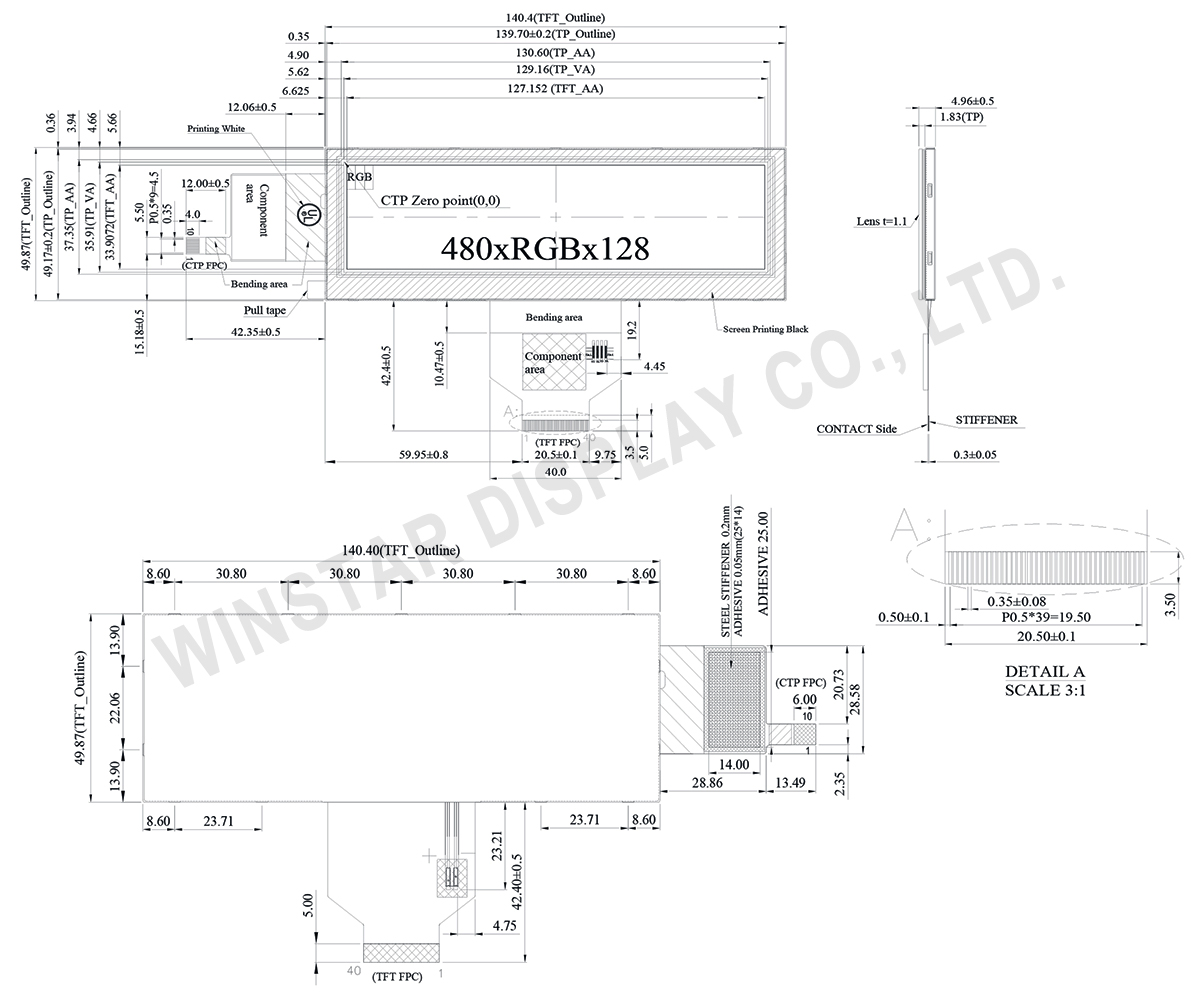

规格图
产品规格
规格说明
| 项目 | 规格 | 单位 |
|---|---|---|
| 显示尺寸(对角线) | 5.2 | 寸 |
| 点阵(分辨率) | 480 x RGBx128 | dots |
| 模块尺寸 | 140.4 x 49.87 x 4.96 | mm |
| 有效区域 | 127.152 x 33.9072 | mm |
| 点间距 | 0.0883 x 0.2649 | mm |
| LCD类型 | TFT, 白色, 透射性 | |
| 视角 | 6点钟方向 | |
| 灰阶反转 | 12点钟方向 | |
| 长宽比 | 长条型 | |
| 背光类型 | LED, 白色 | |
| 驅動IC | ST7252 | |
| 接口 | RGB 24bit | |
| 触控面板类型 | PCAP电容式触控面板 | |
| 表面 | 亮面 | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作温度 | TOP | -20 | － | +70 | ℃ |
| 储存温度 | TST | -30 | － | +80 | ℃ |
电气特性
| 项目 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| LCM供电电压 | VCC | － | 3.0 | 3.3 | 3.6 | V |
| LCM供电电流 | ICC | - | － | 20 | － | mA |
Pin功能定义
LCM PIN 定义
| Pin | 符号 | 功能说明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock (DCLK) |
| 31 | LR | Right /Left selection; Default R/L is Pull High |
| 32 | HSYNC | Horizontal sync signal; negative polarity |
| 33 | VSYNC | Vertical sync signal; negative polarity |
| 34 | NC | No connection |
| 35 | UD | Up/down selection; Default U/D is Pull High |
| 36 | RESET | Reset signal |
| 37 | NC | No connection |
| 38 | NC | No connection |
| 39 | NC | No connection |
| 40 | NC | No connection |
CTP PIN 定义
| Pin | 符号 | 功能说明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock signal |
| 4 | NC | No connect |
| 5 | SDA | I2C data signal |
| 6 | NC | No connect |
| 7 | RST | External reset signal, active low |
| 8 | NC | No connect |
| 9 | INT | Interrupt signal, active low, asserted to request Host start a new transcation. |
| 10 | VSS | Ground for analog circuit |
