5.2寸电容触控TFT-LCD液晶显示屏模块

型号 WF52ATLASDNG0

►尺寸：5.2寸
►分辨率：480x128 像素
►视角：6H
►接口：RGB
►驱动IC : ST7252 Or Equal
►控制板：无
►亮度(cd/m²)：400
►铁框螺丝孔：无
►触控屏幕：PCAP电容式触控面板
►支援指数: 5指

索取Demo Code 产品询问

上一个产品回分类页下一个产品

产品叙述

WF52ATLASDNG0是一款5.2英寸条形TFT液晶显示器，配备投射式电容触控面板（PCAP）。它拥有480×128像素的分辨率，典型亮度为400 cd/m²，对比度为300:1。模组尺寸为140.4 × 49.87 × 4.96 mm，活性区域为127.152 × 33.9072 mm。显示器具备防眩光表面、6点钟观看方向及12点钟灰阶反转方向。

WF52ATLASDNG0配备可同时检测5点触控的投射式电容触控面板（PCAP）。此外，模组内建ST7252驱动芯片，支持24位RGB接口。液晶模组供电电压（VCC）范围为3.0V至3.6V（典型值为3.3V）。此条形TFT显示器可在-20℃至+70℃的工作温度范围内运行，储存温度范围为-30℃至+80℃。LED背光灯寿命达50,000小时，确保长期可靠的性能。

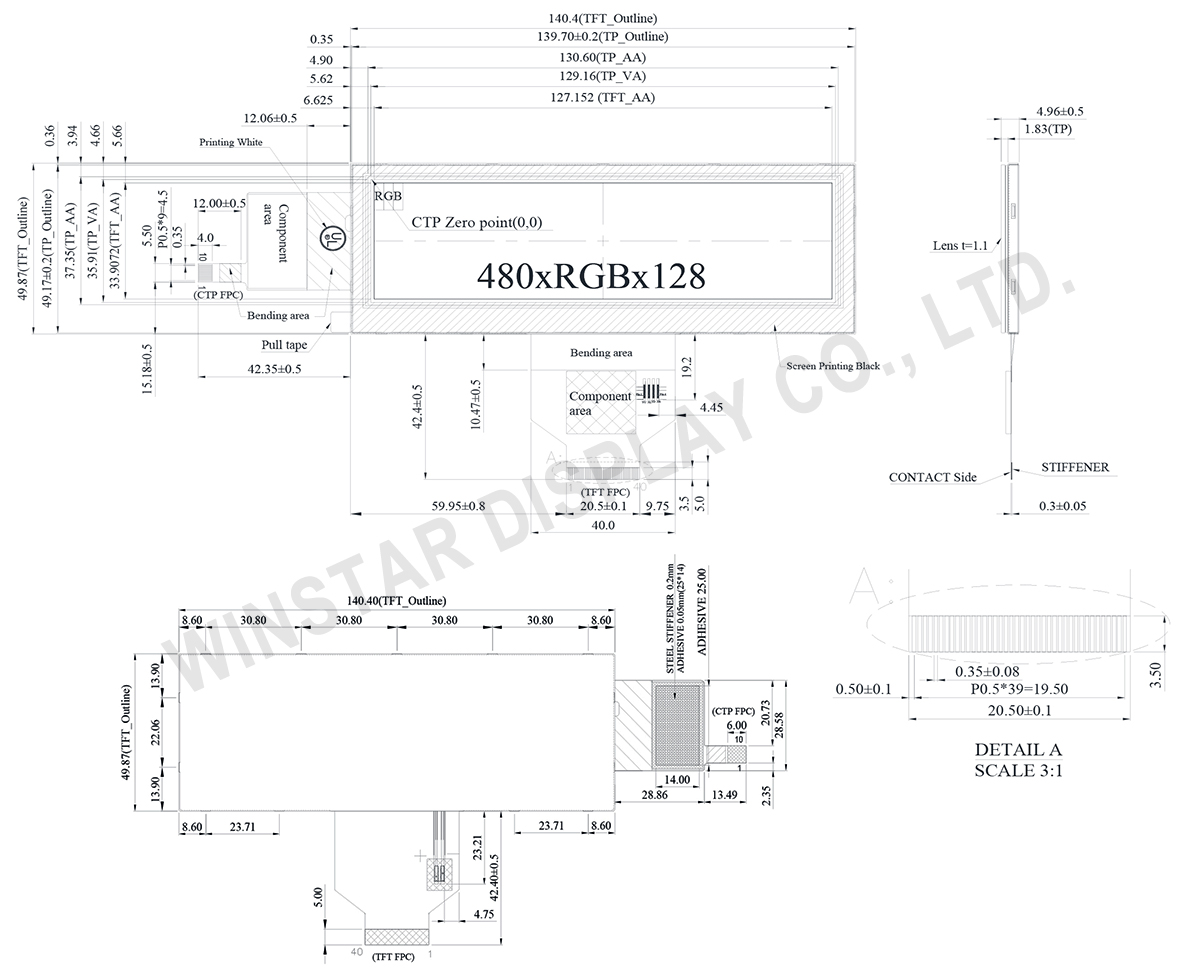

规格图

Winstar 5.2 inch Stretched Bar LCD Display Module with Capacitive Touch Panel

产品规格

规格说明

项目	规格	单位
显示尺寸（对角线）	5.2	寸
点阵（分辨率）	480 x RGB x 128	dots
模块尺寸	140.4 x 49.87 x 4.96	mm
有效区域	127.152 x 33.9072	mm
点间距	0.0883 x 0.2649	mm
LCD类型	TFT, 白色, 透射性
视角	6点钟方向
灰阶反转	12点钟方向
長寬比	Bar Type
背光类型	LED, 白色
控制器IC	ST7252
接口	RGB 24bit
触控面板	PCAP电容式触控面板
表面	亮面

最大绝对额定值

项目	符号	最小值	典型值	最大值	单位
工作温度	TOP	-20	－	+70	℃
储存温度	TST	-30	－	+80	℃

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
LCM供电电压	VCC	－	3.0	3.3	3.6	V
触控电源电压	VDDT	－	2.8	－	3.3	V
LCM供电电流	ICC	-	－	20	－	mA

Pin功能定义

Pin	符号	功能说明
1	VLED-	Power for LED backlight cathode
2	VLED+	Power for LED backlight anode
3	GND	Power ground
4	VCC	Power voltage
5	R0	Red data (LSB)
6~11	R1~R6	Red data
12	R7	Red data (MSB)
13	G0	Green data (LSB)
14~19	G1~G6	Green data
20	G7	Green data (MSB)
21	B0	Blue data (LSB)
22~27	B1~B6	Blue data
28	B7	Blue data (MSB)
29	GND	Power ground
30	CLK	Pixel clock (DCLK)
31	LR	Right /Left selection; Default R/L is Pull High
32	HSYNC	Horizontal sync signal; negative polarity
33	VSYNC	Vertical sync signal; negative polarity
34	NC	No connection
35	UD	Up/down selection; Default U/D is Pull High
36	RESET	Reset signal
37~40	NC	No connection
