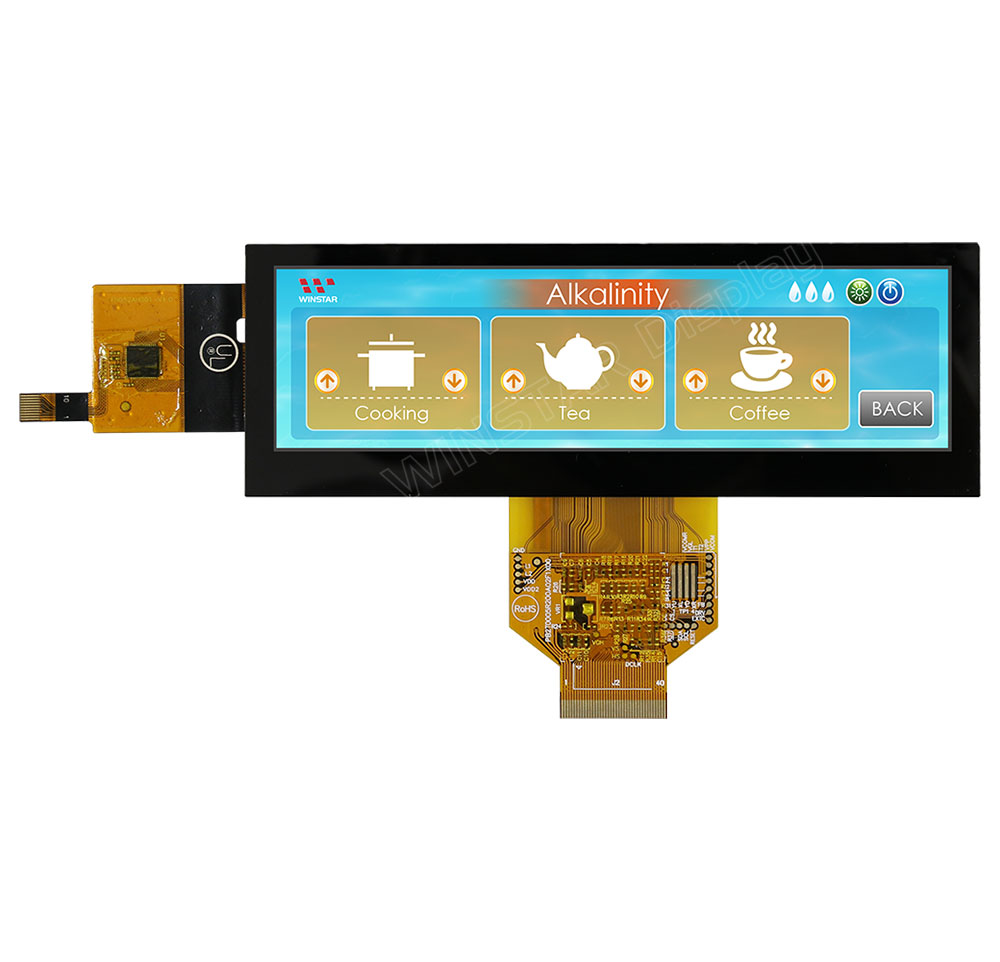

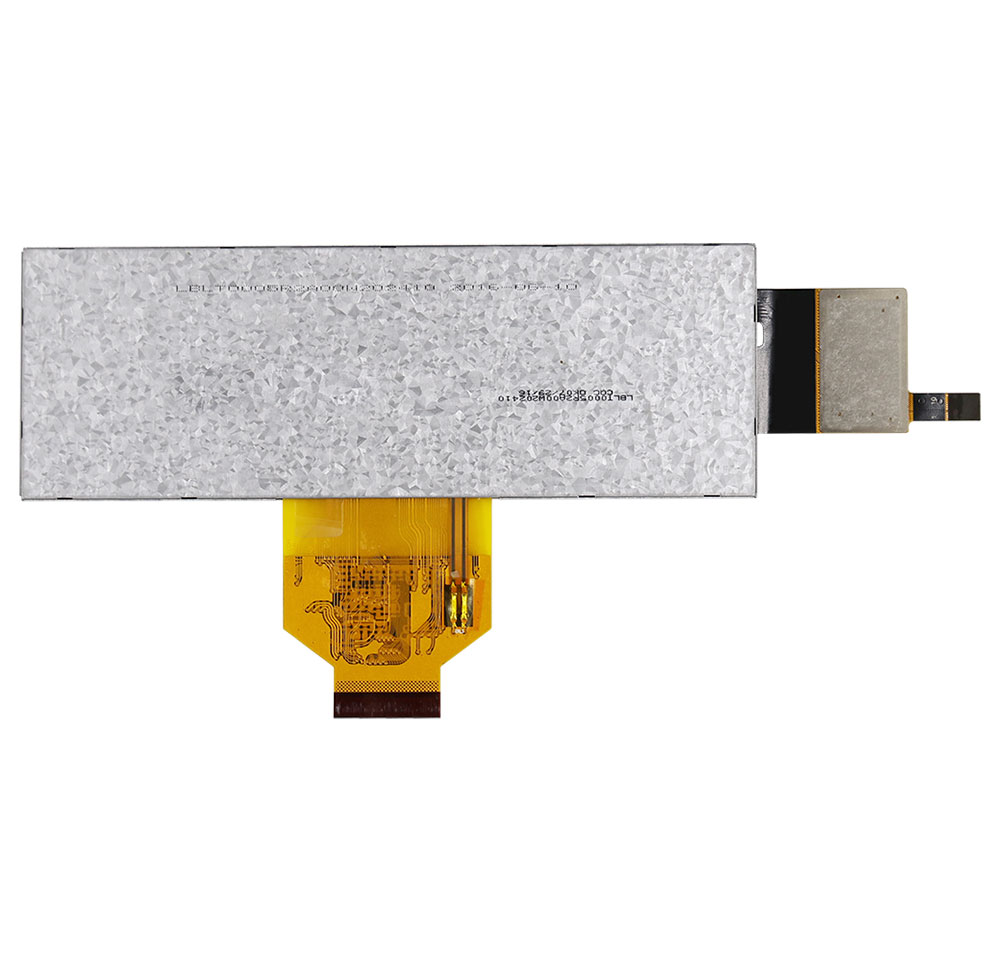

5.2吋電容觸控長條TFT-LCD液晶顯示模組
型號 WF52ATLASDNG0
►尺寸: 5.2吋
►解析度: 480x128 dots
►視角: 6H
►介面: RGB
►驅動IC : ST7252 Or Equal
►控制板: 無
►亮度(cd/m²): 400
►鐵框螺絲孔: 無
►觸控螢幕: PCAP電容式觸控面板
►支援指數: 5指
產品敘述
WF52ATLASDNG0 是一款帶有投射電容式觸控屏(PCAP)的5.2吋長條形TFT LCD。其解析度為480×128像素，亮度為400cd/m2，模組尺寸為140.4×49.87× 4.96 mm，有效面積為127.152×33.9072 mm。此顯示器採用眩光表面，可呈現6點鐘視角方向和12點鐘灰度反轉方向。
WF52ATLASDNG0配備觸控功能可同時感應5個接觸點。此外，該模組內置ST7252驅動IC，支持24位RGB介面。LCM的供電電壓（VCC）為3.0V至3.6V（典型值：3.3V），工作溫度範圍為-20℃至+70℃，存儲溫度為-30℃至+80℃。
WF52ATLASDNG0配備觸控功能可同時感應5個接觸點。此外，該模組內置ST7252驅動IC，支持24位RGB介面。LCM的供電電壓（VCC）為3.0V至3.6V（典型值：3.3V），工作溫度範圍為-20℃至+70℃，存儲溫度為-30℃至+80℃。

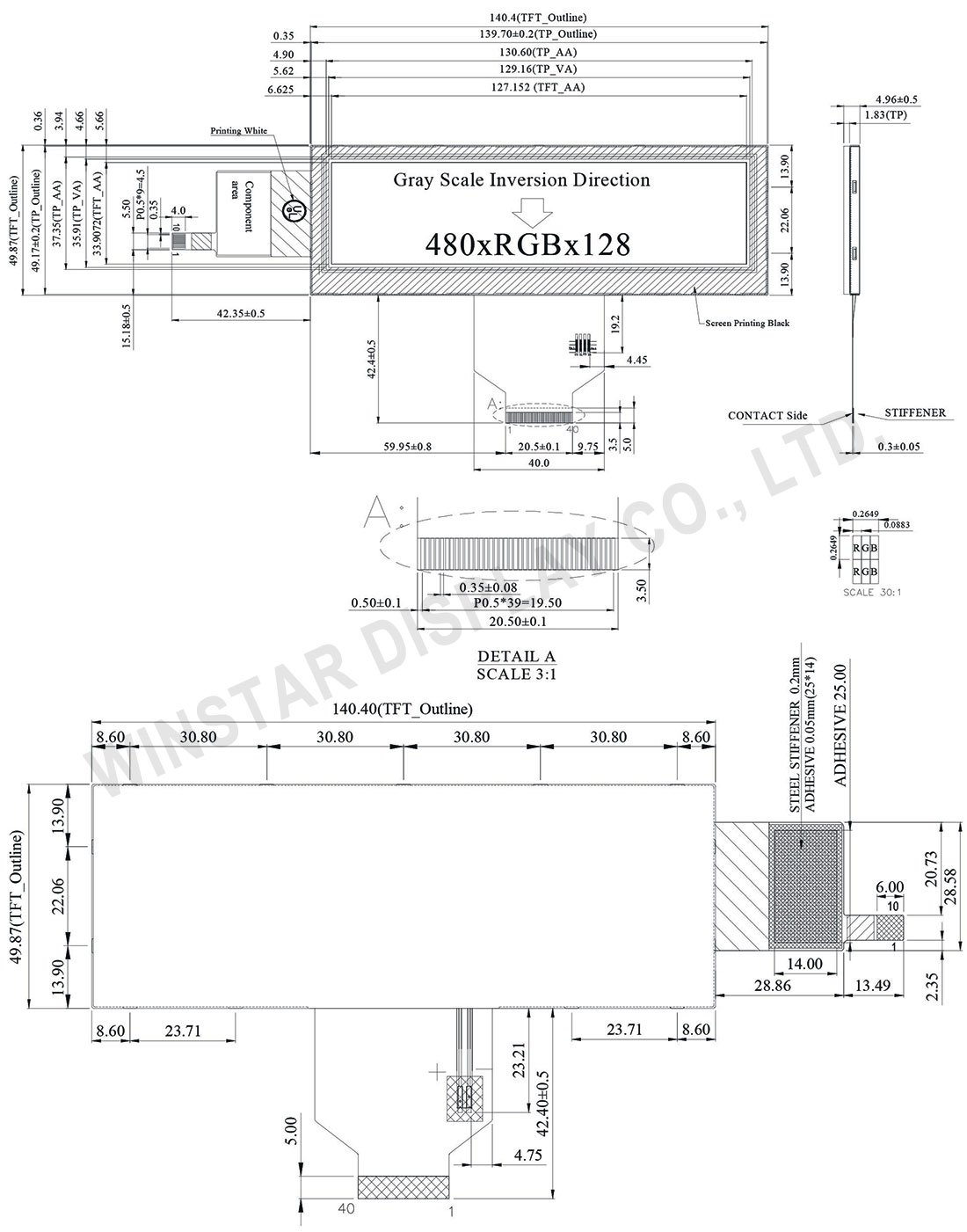

規格圖
產品規格
Pin功能定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6~11 | R1~R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14~19 | G1~G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22~27 | B1~B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock (DCLK) |
| 31 | LR | Right /Left selection; Default R/L is Pull High |
| 32 | HSYNC | Horizontal sync signal; negative polarity |
| 33 | VSYNC | Vertical sync signal; negative polarity |
| 34 | NC | No connection |
| 35 | UD | Up/down selection; Default U/D is Pull High |
| 36 | RESET | Reset signal |
| 37~40 | NC | No connection |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 5.2 | 吋 |
| 點陣(解析度) | 480 x RGB x 128 | dots |
| 模組尺寸 | 140.4 x 49.87 x 4.96 | mm |
| 有效區域 | 127.152 x 33.9072 | mm |
| 點間距 | 0.0883 x 0.2649 | mm |
| LCD類型 | TFT, 白色, 透射性 | |
| 視角 | 6 o'clock | |
| 灰階反轉 | 12 o'clock | |
| 長寬比 | 長條型 | |
| 背光類型 | LED, 白色 | |
| 控制器IC | ST7252或相容IC | |
| 介面 | RGB 24bit | |
| 觸控面板類型 | PCAP電容式觸控面板 | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| LCM供電電壓 | VCC | － | 3.0 | 3.3 | 3.6 | V |
| 觸控電源電壓 | VDDT | － | 2.8 | － | 3.3 | V |
| LCM供電電流 | ICC | - | － | 20 | － | mA |
