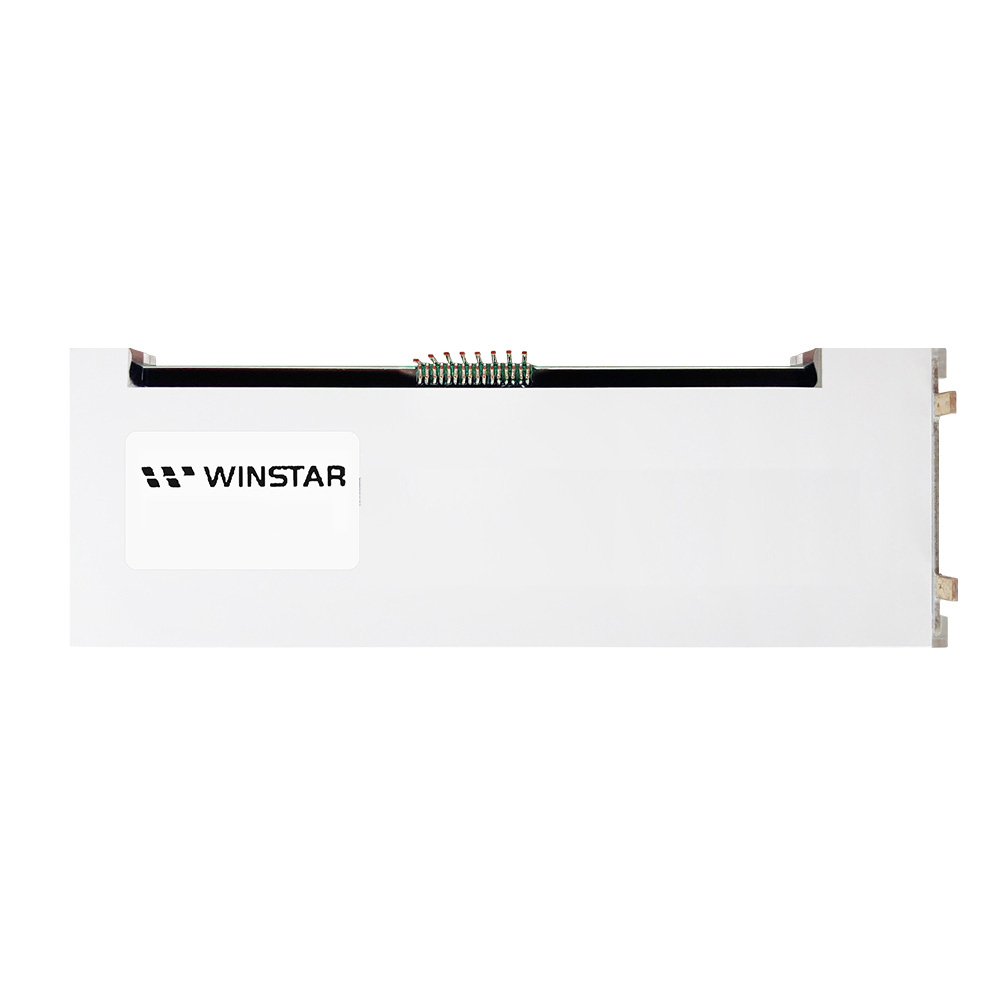

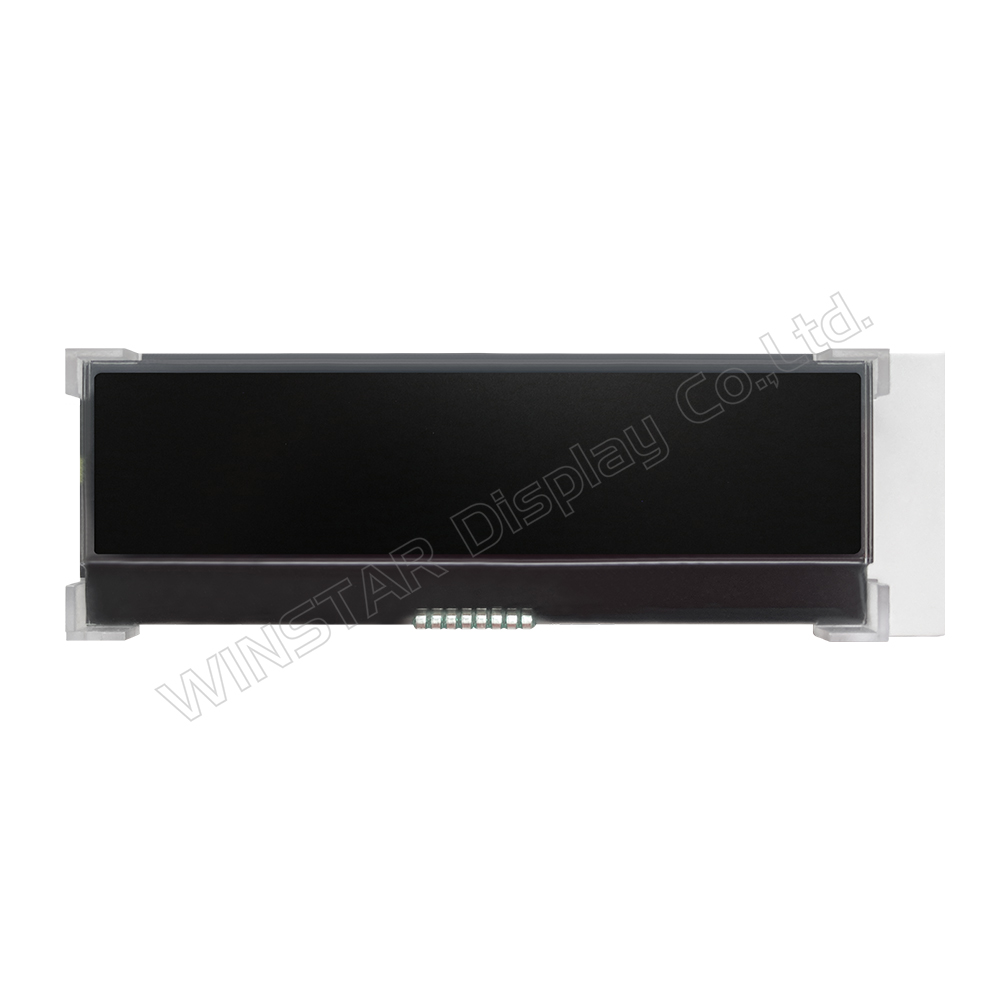

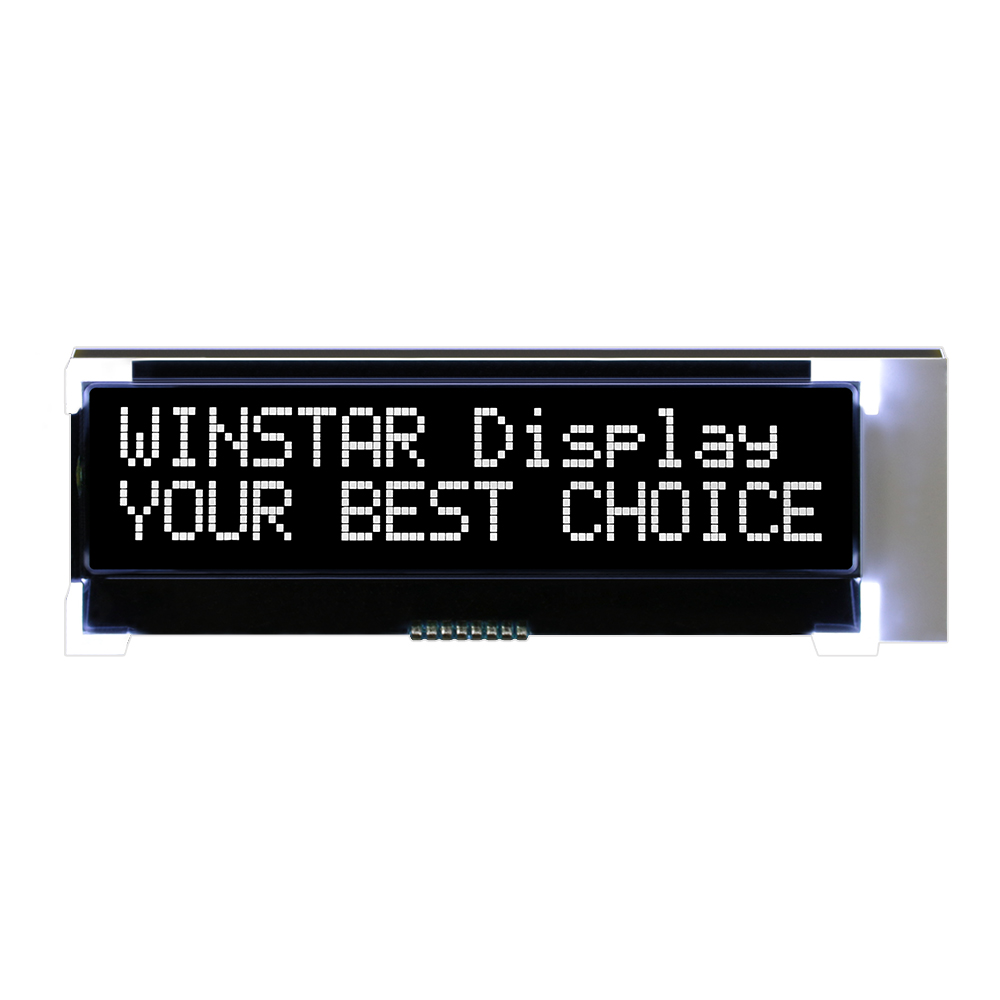

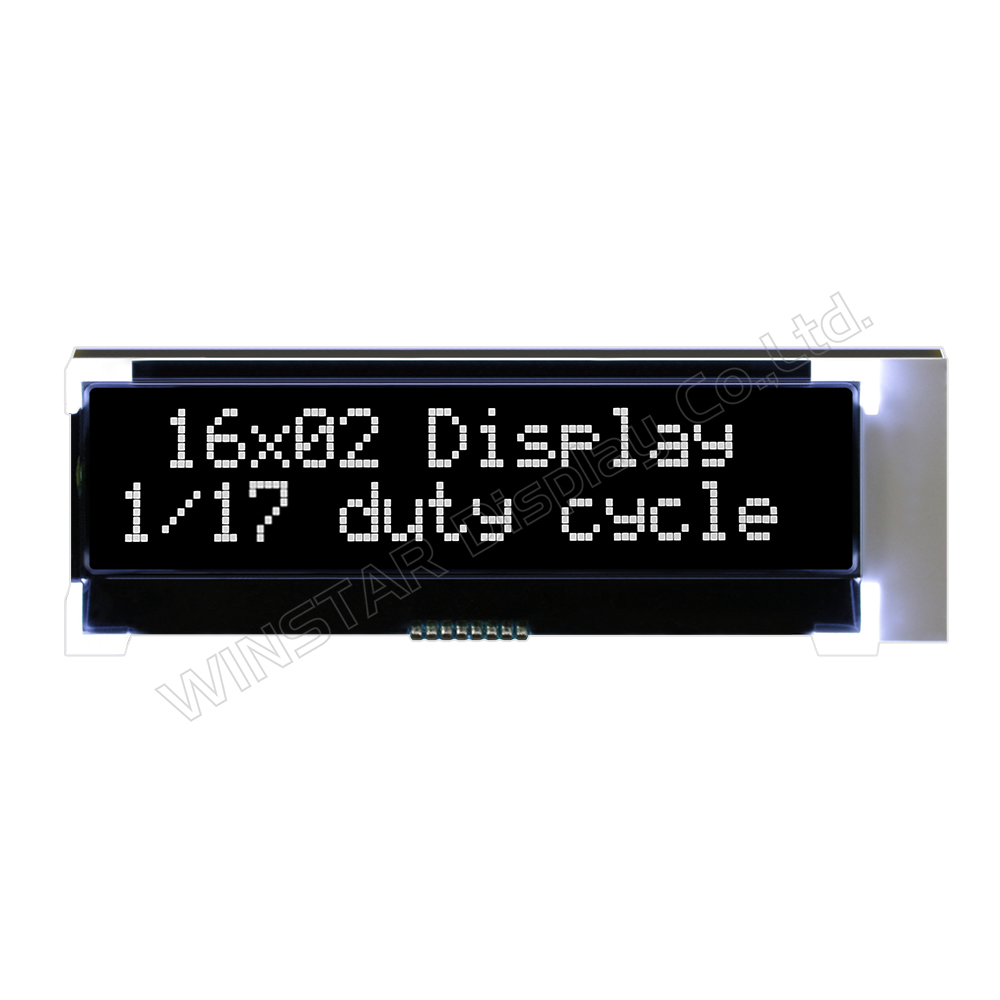

16x2 VATN COG 液晶顯示屏

型號 WO1602J-VATN

►類型: 字元型
►結構: COG
►尺寸: 2.26吋
►16字x2行
►5x8 點陣(含游標)
►IC: ST7028-1A
►+5V電源電壓
►1/17 duty cycle
►LED背光: 高亮白色LED
►介面: I2C

PDF下載

索取Demo Code 產品詢問

上一個產品回分類頁下一個產品

產品敘述

WO1602J 型號是一款COG結構字元型16x2 VATN模組;為VA透射式負顯 LCD，目前完成開發白色LED可供選擇。此WO1602J模組內建ST7028-1A IC；支援I2C介面，視角為12點鐘方向，1/17 duty，1/5 Bias。

此VATN LCD型號與我們現有的COG LCD型號WO1602G具有相同模組外型尺寸，均為 74.2 x 25.2 mm，並同樣以玻璃夾PIN方式出PIN。我們設計了2顆雙晶的LED來增加 WO1602J 的背光亮度。模組邏輯電源電壓為3V~3.6V，典型值3.3V該模組工作溫度為-20℃~+70℃；儲存溫度為-30℃~+80℃。

VATN（Vertical Alignment Twisted Nematic）顯示器具寬視角和高對比度；因此非常適合需求這些特色的產品應用，以下供客戶參考:

工業：汽車應用、數位儀表、UPS。
醫療：醫療儀器或醫療設備。
家電：音響系統、咖啡機、微波爐等。

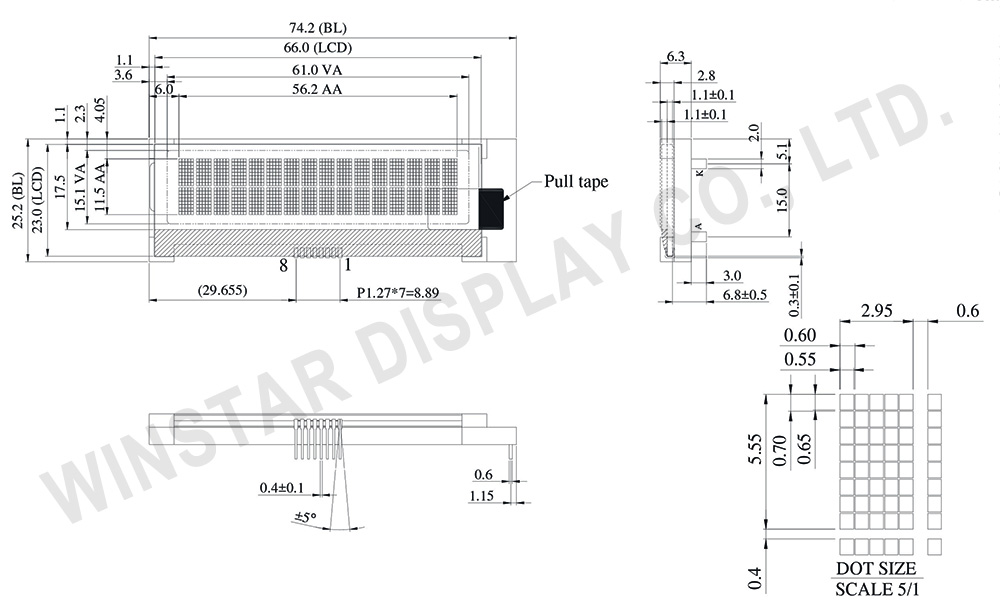

規格圖

Data source ref: WO1602J-TLL-AT#

產品規格

規格說明

項目	標準尺寸	單位
顯示型態	16字 x 2行	－
模組尺寸	74.2 x 25.2 x 6.3	mm
檢視區域	61.0 x 15.1	mm
有效區域	56.2 x 11.5	mm
點大小	0.55 x 0.65	mm
點間距	0.60 x 0.70	mm
字元大小	2.95 x 5.55	mm
字元間距	3.55 x 5.95	mm
驅動方式	1/17duty , 1/5 Bias
背光類型	LED
IC	ST7028-1A
介面	I2C

最大絕對額定值

項目	符號	最小值	標準值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
電源電壓	VDD	-0.3	－	4.0	V
LCD驅動電壓	VOP=V0-VSS	-0.3	－	13.0	V
輸入電壓範圍	VIN	-0.3	－	VDD+0.3	V

電氣特性

項目	符號	條件	最小值	標準值	最大值	單位
邏輯電源電壓	VDD-VSS	－	3	3.3	3.6	V
LCM電源電壓	Vop	Ta=-20℃ Ta=25℃ Ta=70℃	－ 6.8 －	－ 7.0 －	－ 7.2 －	V V V
輸入高電壓	VIH	－	0.7 VDD	－	VDD	V
輸入低電壓	VIL	－	－	－	0.2 VDD	V
輸出高電壓	VOH	－	0.8 VDD	－	VDD	V
輸出低電壓	VOL	－	－	－	0.2VDD	V
供電電流	IDD	－	－	－	1.5	mA

Pin功能定義

Pin	符號	說明
1	RSTB	External reset pin
2	SCL	Serial clock input
3	SDA	Serial Data signal
4	VSS	Ground
5	VDD	Power supply
6	AVDD	AVDD is the source of VG regulator.
7	V0	V0 is the LCD driving voltage for common circuits at negative frame.
8	XV0	XV0 is the LCD driving voltage for common circuits at positive frame.
