首頁 產品介紹 LCD顯示器 VATN LCD WO1602N-VATN

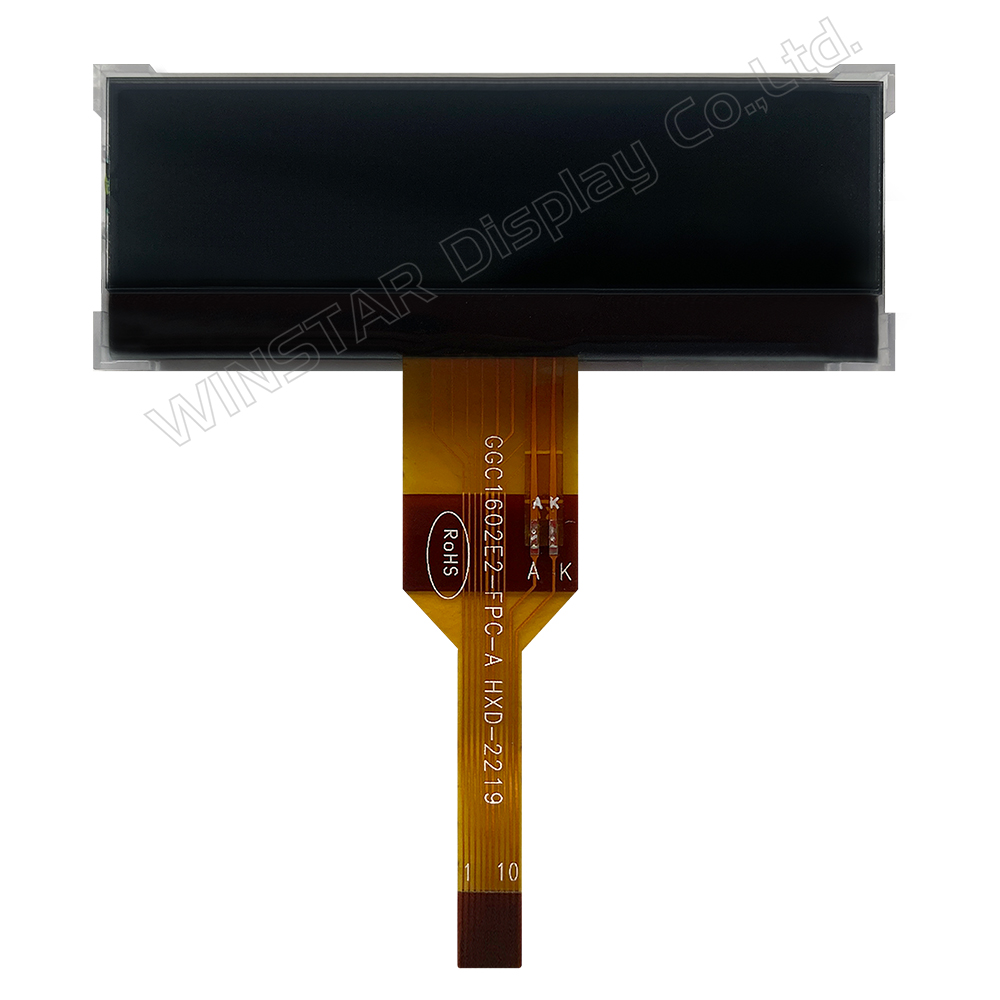

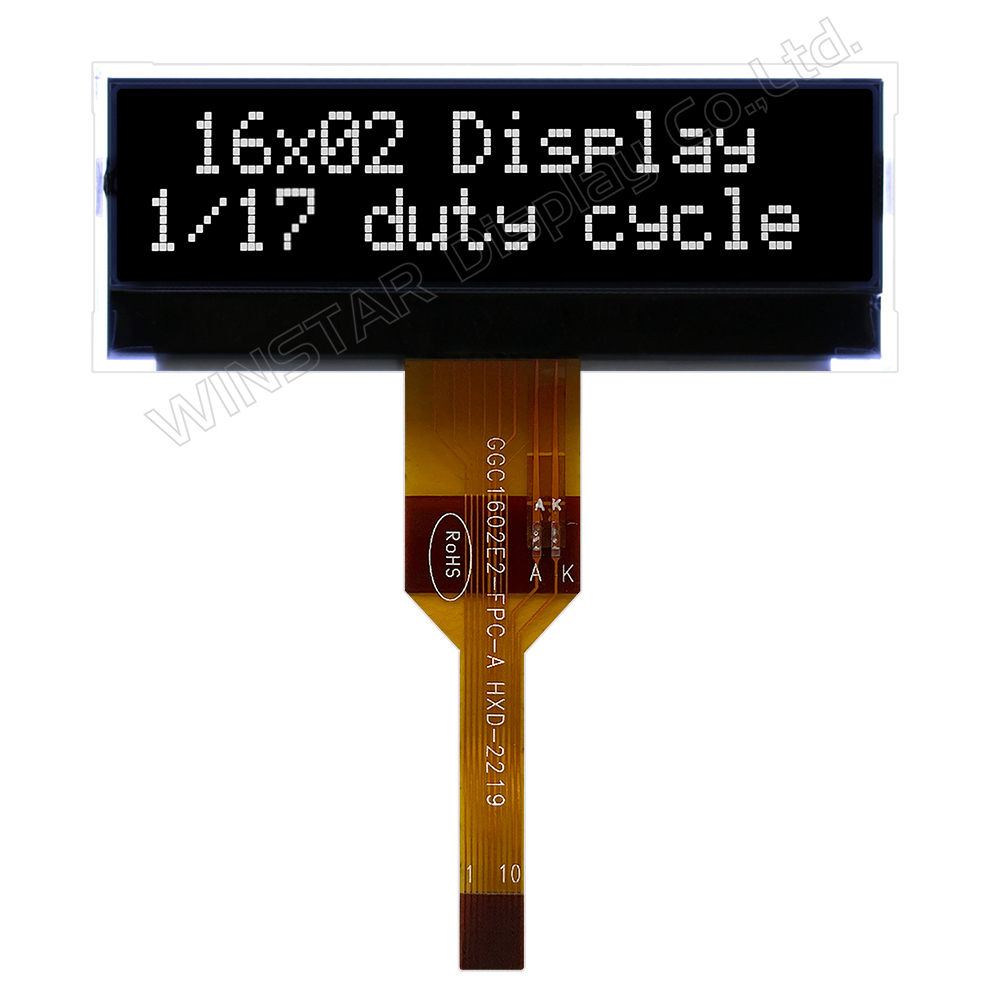

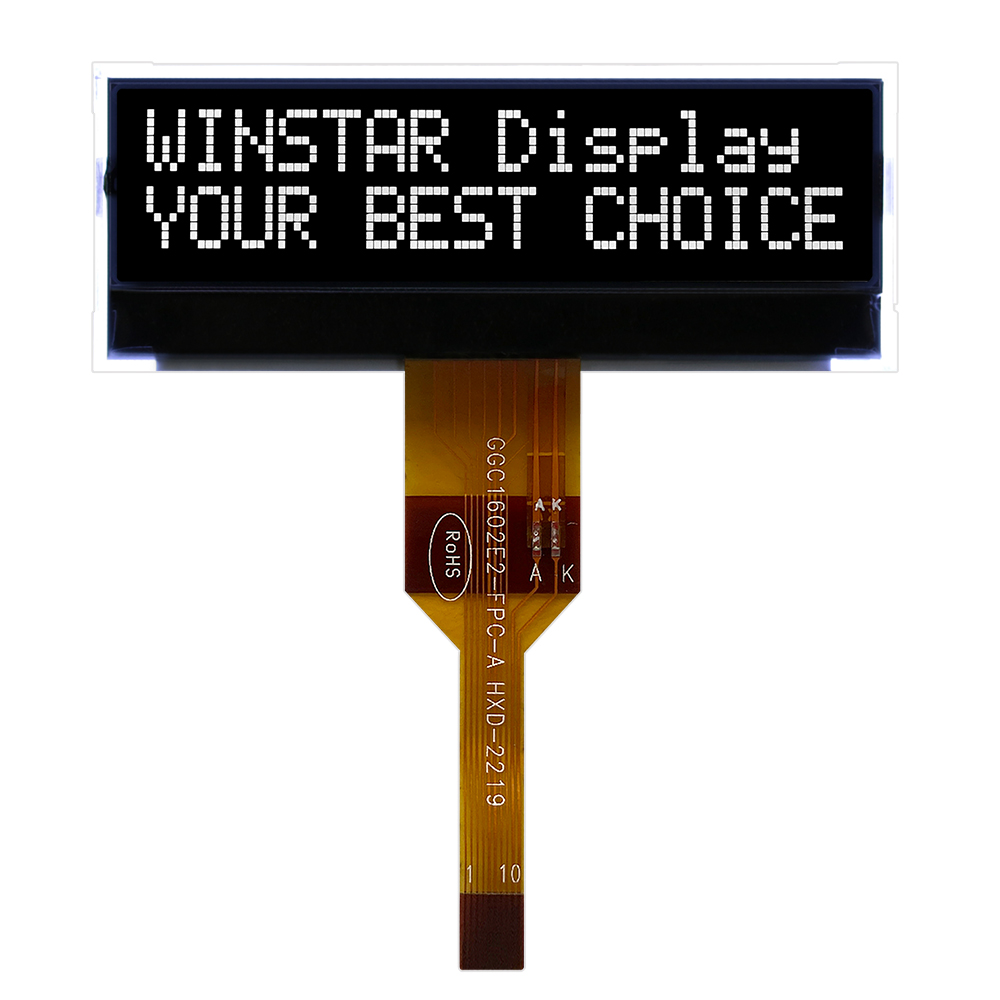

16x2 VATN COG 液晶顯示屏 (FPC)

型號 WO1602N-VATN

►類型: 字元型
►結構: COG
►尺寸: 2.26吋
►16字x2行
►5x8 點陣(含游標)
►IC: ST7028-1A
►+5V電源電壓
►1/17 duty cycle
►LED背光: 高亮白色LED
►介面: I2C

產品敘述

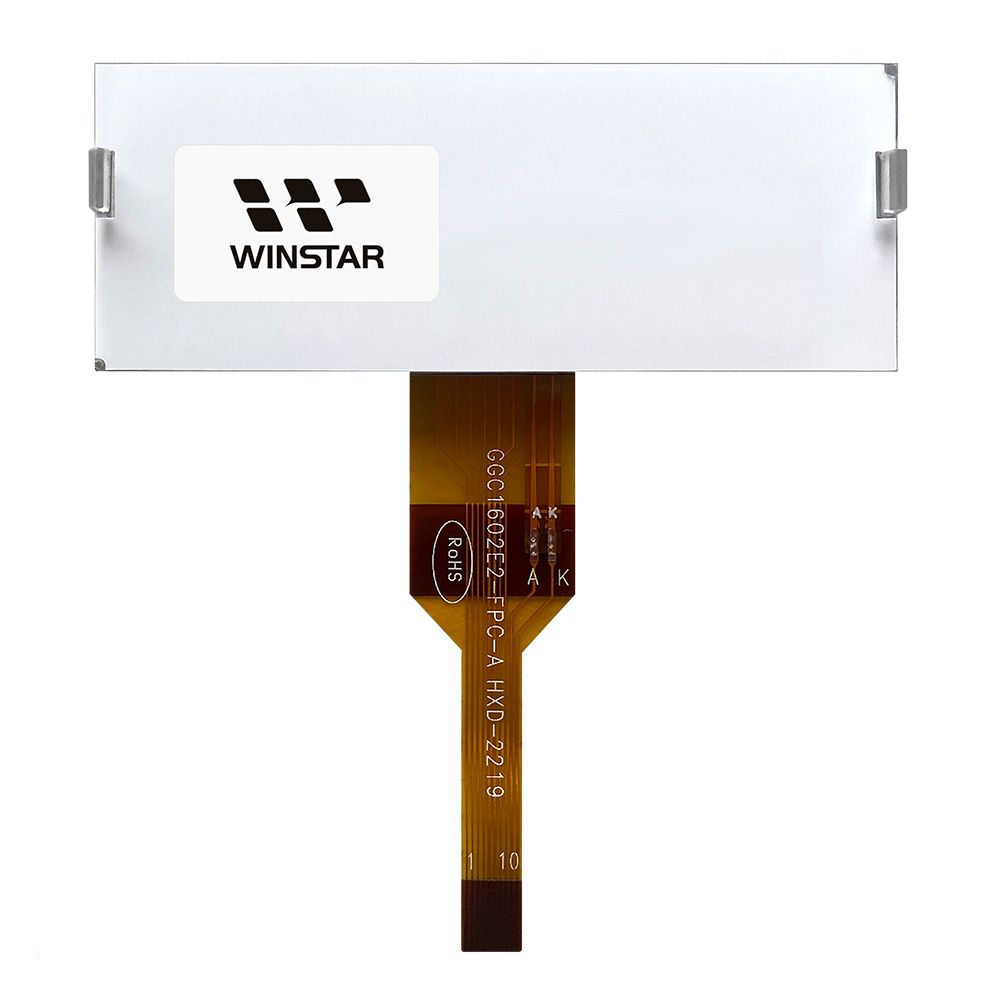

WO1602N 型號是一款 COG 結構的 VATN LCD 模組,顯示形式為 16 字元 × 2 行的配置,採用VA透射式負顯LCD,並配備白色 LED 背光。該模組內建 ST7028-1A IC,透過 I2C 介面進行通信,視角方向為 6 點鐘,驅動方式 1/17 Duty。 WO1602N 的有效區域尺寸與我們現有的 COG LCD 模組 WO1602G 和 COB LCD 模組 WH1602B 相同,但針腳配置不同。WO1602G 使用金屬針腳,而 WO1602N 則設計為 FPC(Flexible Printed Circuit)針腳,方便客戶通過 ZIP 連接器來控制模組。背光 AK 腳也焊接在 FPC 上,側面增加了掛鉤以固定整個模組。這種設計消除了在 PCB 上保留焊接空間的需求,使得更換或修理新顯示器變得更加便利。

WO1602N 的邏輯供電電壓範圍為 3V 至 3.6V,典型值為 3.3V。此模組可在 -20℃ 至 +70℃ 的溫度範圍內運行,儲存溫度範圍為 -30℃ 至 +80℃。這款 VATN(Vertical Alignment Twisted Nematic)顯示器在性能上優於傳統的 STN/FSTN 和 DFSTN 顯示器。WO1602N 具備更高的對比度和更寬的視角,相較於目前標準的 STN/FSTN/DFSTN 顯示器表現更佳。這是一款帶有透射式偏光片的負顯VA顯示器WO1602N-TTL型號。

歡迎隨時聯繫我們索取樣品,探索 VATN 顯示器的優勢!

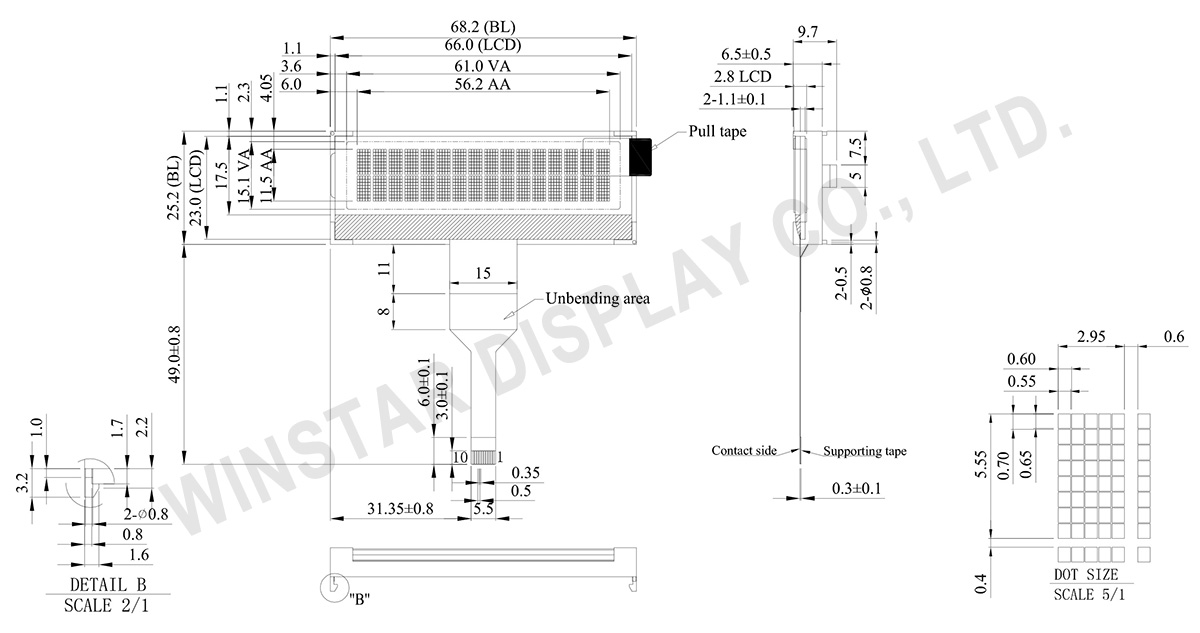

規格圖

16x2 VATN COG LCD Display with FPC - WO1602N-VATN

Data sourch ref: WO1602N-TLL-AT#

產品規格

Pin功能定義

Pin 符號 說明
1 RSTB External reset pin
2 SCL Serial clock input
3 SDA Serial Data signal
4 VSS Ground
5 VDD Power supply
6 AVDD AVDD is the source of VG regulator.
7 V0 V0 is the LCD driving voltage for common circuits at negative frame.
8 XV0 XV0 is the LCD driving voltage for common circuits at positive frame.
9 A LED+
10 K LED-

規格說明

項目 標準尺寸 單位
點陣(解析度) 16字 x 2行
模組尺寸 68.2 x 25.2 x 9.7 mm
檢視區域 61.0 x 15.1 mm
有效區域 56.2 x 11.5 mm
點大小 0.55 x 0.65 mm
點間距 0.60 x 0.70 mm
字元大小 2.95 x 5.55 mm
字元間距 3.55 x 5.95 mm
驅動方式 1/17duty , 1/5 Bias
背光類型 LED
IC ST7028-1A
介面 I2C

最大絕對額定值

項目 符號 最小值 標準值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -30 +80
電源電壓 VDD -0.3 4.0 V
LCD驅動電壓 VOP=V0-VSS -0.3 13.0 V
輸入電壓範圍 VIN -0.3 VDD+0.3 V

電氣特性

項目 符號 條件 最小值 標準值 最大值 單位
邏輯電源電壓 VDD-VSS 3 3.3 3.6 V
LCM電源電壓 Vop Ta=-20℃
Ta=25℃
Ta=70℃

6.8

7.0

7.2
V
V
V
輸入高電壓 VIH 0.7 VDD VDD V
輸入低電壓 VIL 0.2 VDD V
輸出高電壓 VOH 0.8 VDD VDD V
輸出低電壓 VOL 0.2VDD V
供電電流 IDD 1.5 mA

Search keyword: 16x2 lcd display, lcd 16x2, lcd display 16x2
