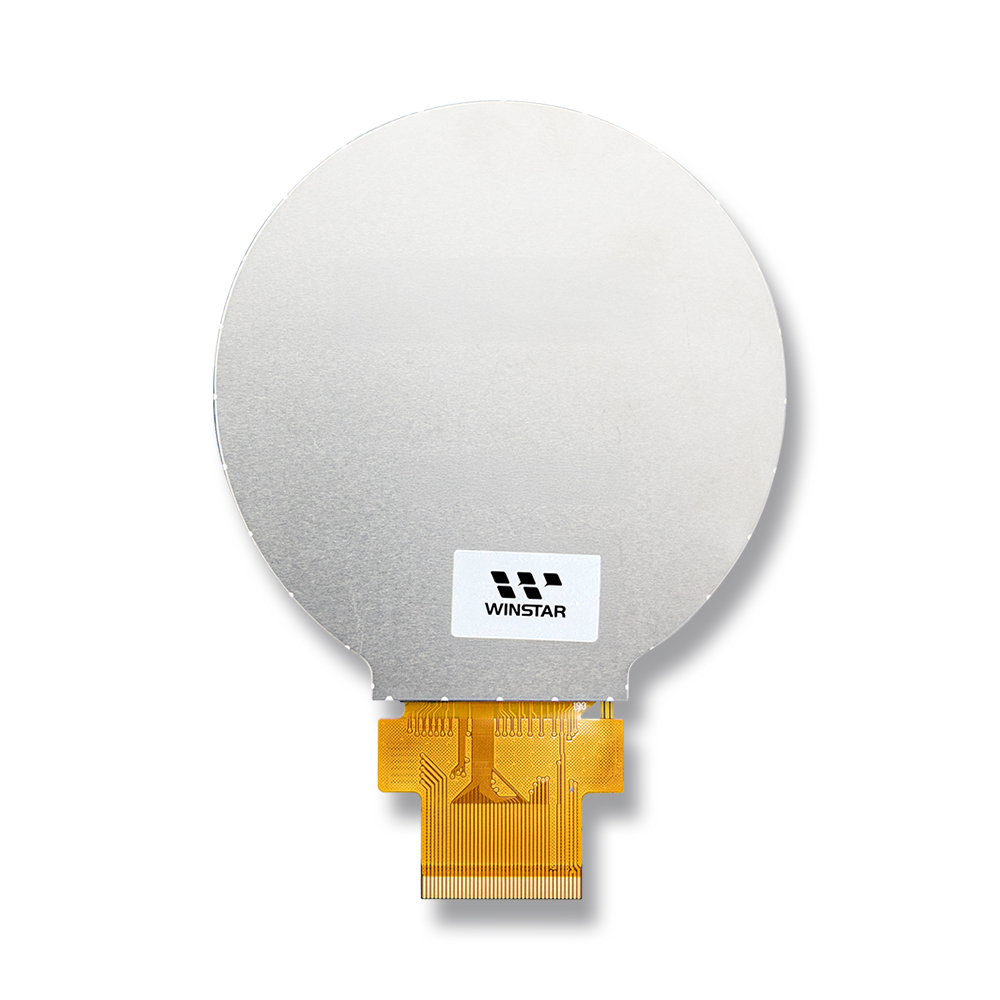

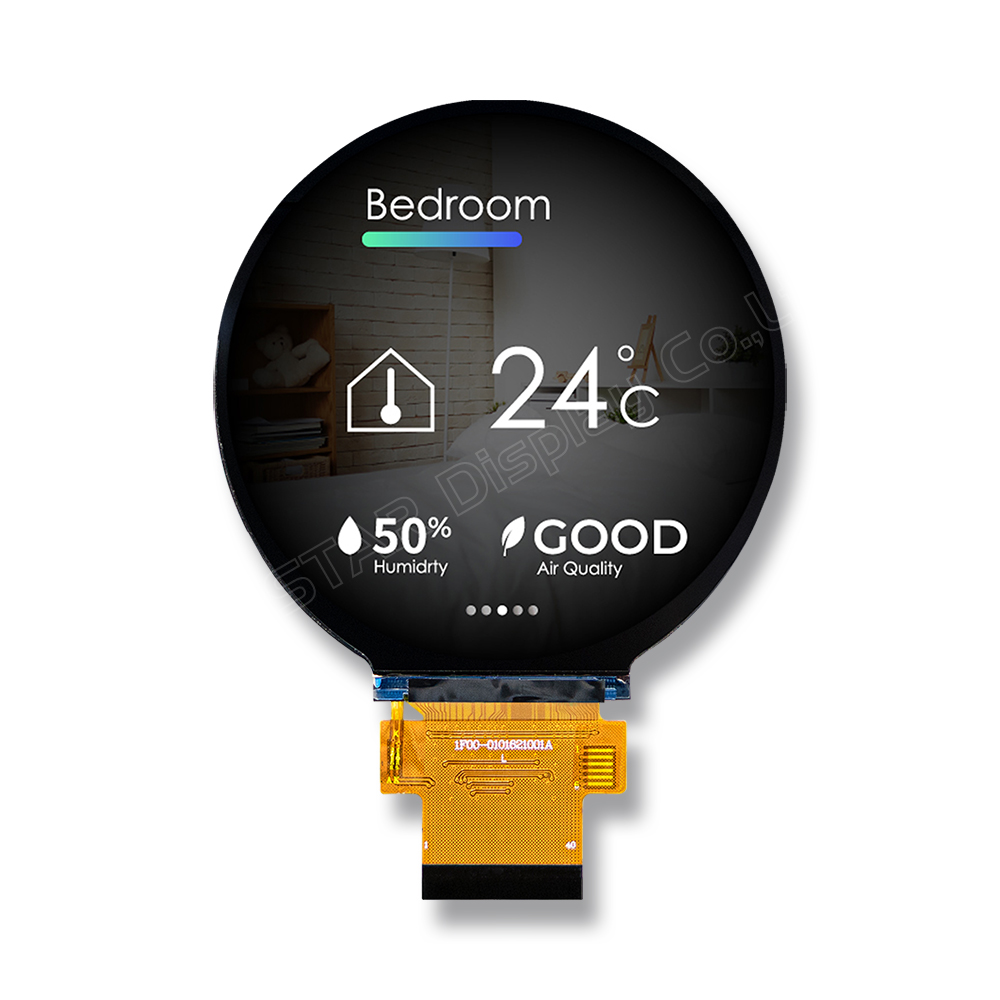

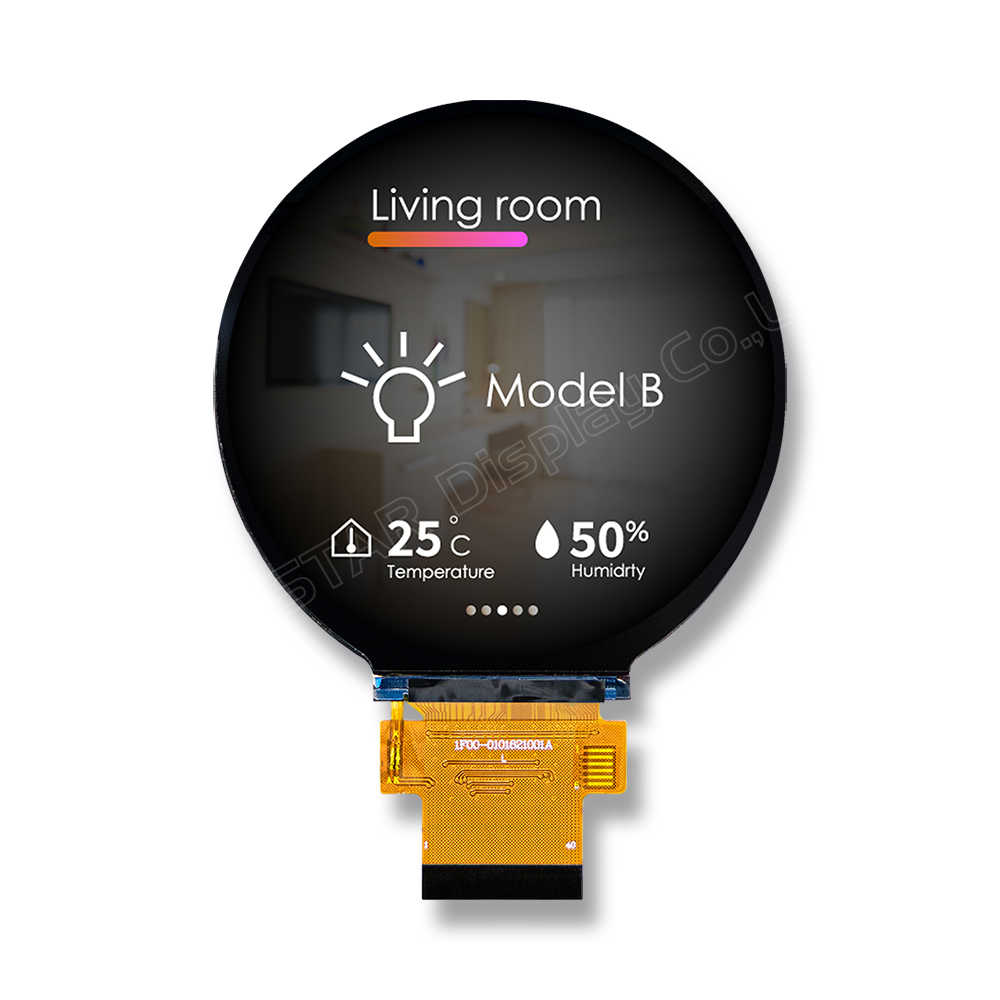

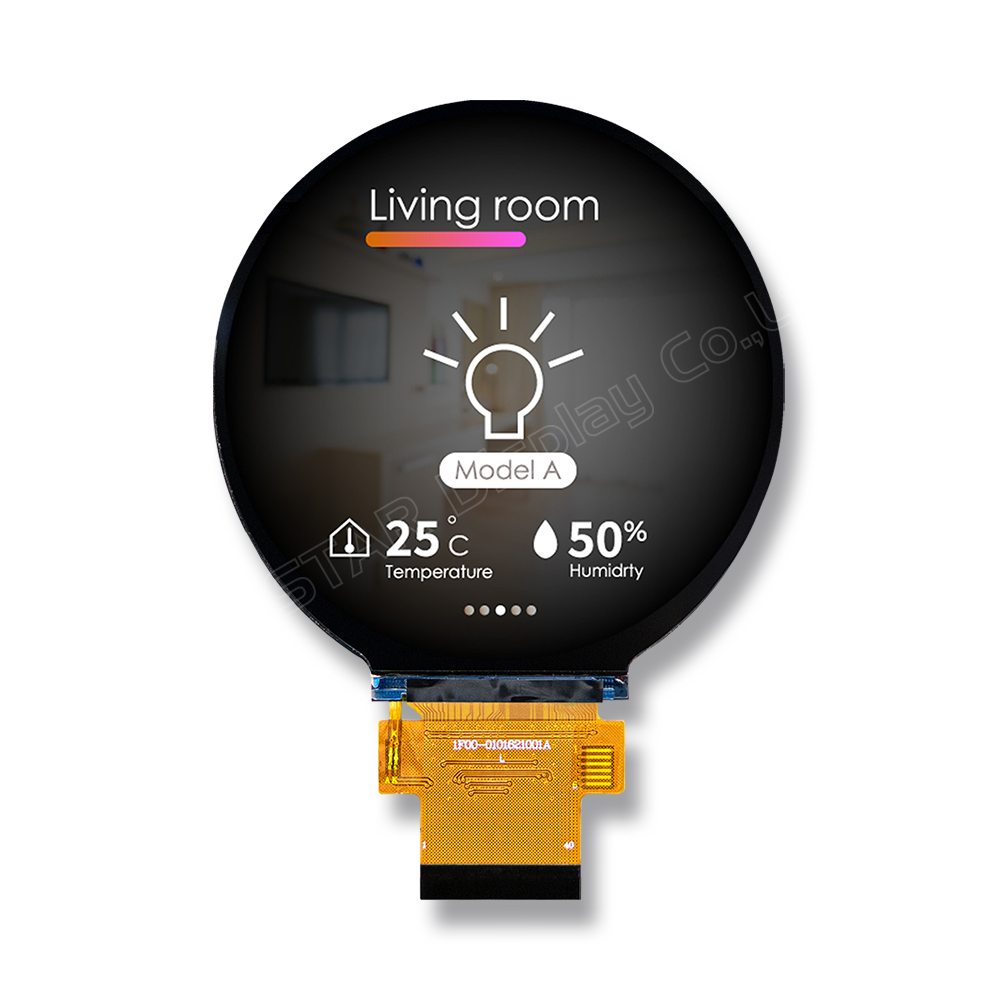

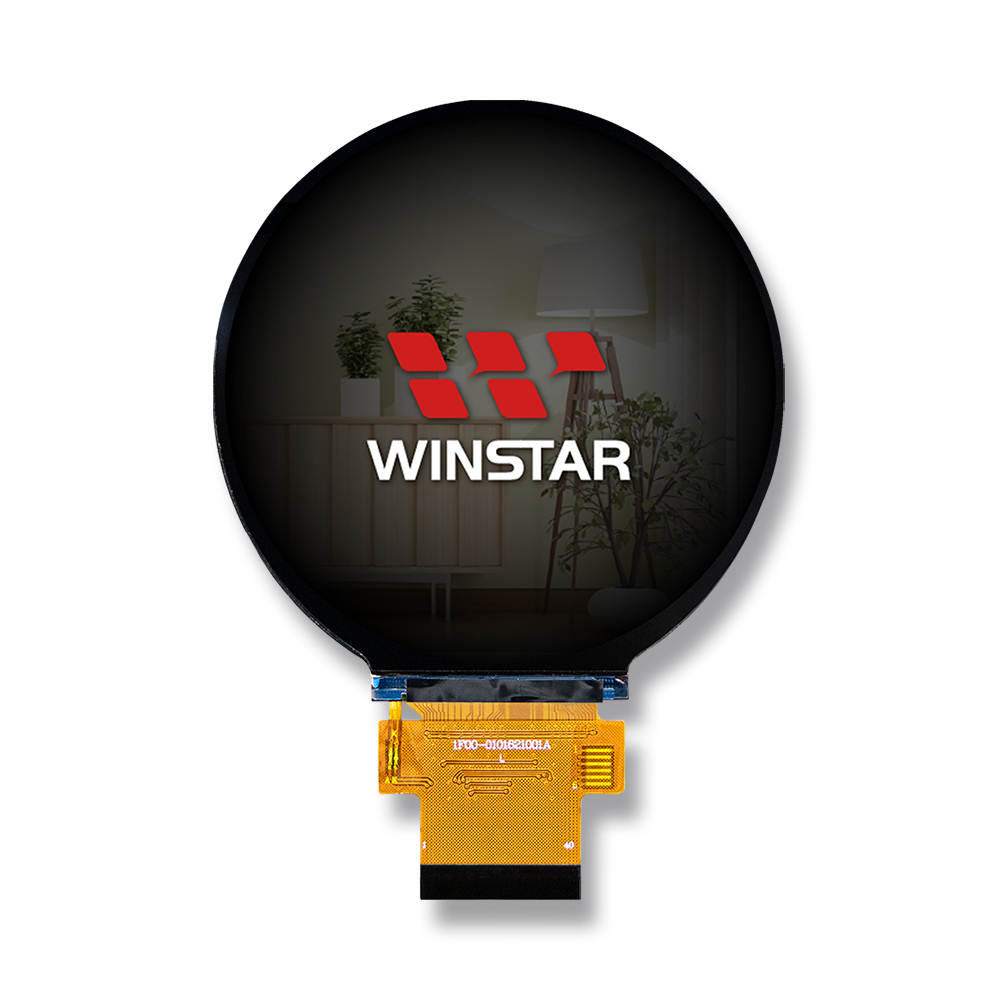

2.76寸圆形TFT LCD显示模组,480x480分辨率

型号 WFN0276A2T0YADNN000

►尺寸: 2.76寸
►分辨率: 480x480 dots
►视角: 85/85/85/85 (IPS)
►接口: SPI+RGB
►控制器IC: ST7701
►控制板: 无
►亮度 (cd/m²): 420
►铁框螺丝孔 : 无
►触控面板: 无

产品叙述

这款2.76寸圆形TFT LCD显示模组(型号:WFN0276A2T0YADNN000)结合了高分辨率和卓越的显示效果,非常适合需要圆形显示的各种应用。有效显示区域为70.128 x 70.128 mm,分辨率达到480x480像素,能够清晰呈现细节。采用IPS技术,配备85度广视角,无论从哪个角度观看,显示内容始终鲜艳清晰。通过3W SPI和RGB 18位接口,能够轻松与各种系统对接,提供高效的显示方案。

该显示模组采用ST7701控制IC,确保稳定运行和优异的图像处理性能,画面过渡顺畅。表面采用防眩光设计,能有效减少光线反射,提高在不同光照环境下的可读性。亮度为420 cd/m²(典型值),对比度为1200:1,提供充足的亮度,适应不同使用环境。

WFN0276A2T0YADNN000的工作电压范围为2.7V~3.3V(典型值为3.0V),具有低功耗特性,能够长时间稳定运行,延长系统使用寿命。这使其成为适用于现代电子设备和工业控制设备的节能解决方案。

总的来说,这款2.76寸圆形TFT LCD显示模组,拥有480x480的高分辨率,是一款性能优越、稳定可靠且节能的显示解决方案,广泛适用于工业设备、智能家居和自助终端等场景,提供卓越的显示质量和性能。

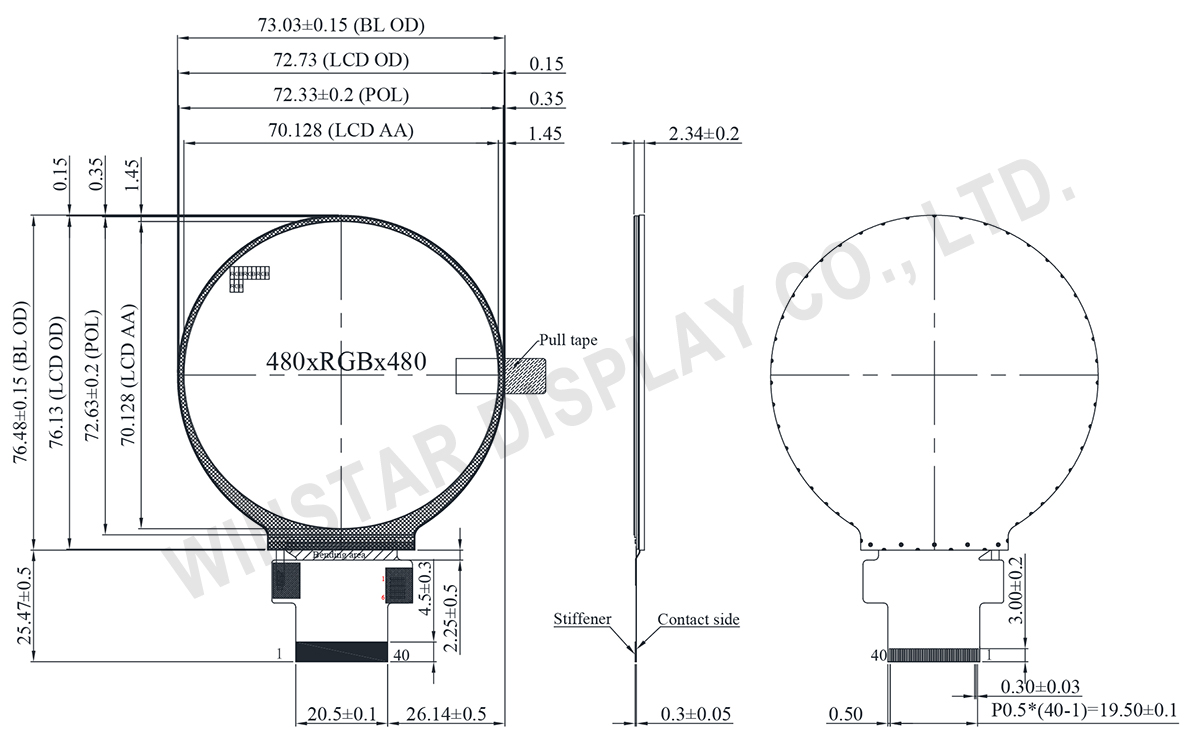

规格图

2.76-inch Round TFT LCD Display Module with 480x480 Resolution - WFN0276A2T0YADNN000

产品规格

规格说明

项目 规格 单位
尺寸(对角线) 2.76 英寸
点阵(分辨率) 480 x RGB x 480 (TFT) dots
模块尺寸 73.03 x 76.48 x 2.34 mm
有效区域 70.128 x 70.128 mm
像素间距 0.1461 x 0.1461 mm
LCD类型 TFT全透
视角 85/85/85/85
TFT 接口 3W SPI+RGB18bit
背光类型 LED, 白色
控制器IC ST7701
触控面板 无触控面板
表面 防眩光

最大绝对额定值

项目 符号 最小值 典型值 最大值 单位
工作温度 TOP -20 +70
储存温度 TST -30 +80

电气特性

工作条件

项目 符号 最小值 典型值 最大值 单位

电源电压

VCI 2.7 3.0 3.3 V
输入信号电压 VIL 0 - 0.3 x VCI V
VIH 0.7 x VCI - VCI V
电源电压 IVCI - 25 50 mA


LED驱动条件

项目 符号 最小值 典型值 最大值 单位
LED电流 - - 80 100 mA
LED电压 VLED+ - 6.4 6.8 V
LED使用寿命 - 30000 - - Hr

Pin功能定义

LCM PIN 定义

Pin No 符号 I/O 功能说明
1 VLED+ P LED ANODE
2 VLED1- P LED1 CATHODE
3 VLED2- P LED2 CATHODE
4 GND P Ground
5 VCI P Power supply
6 RESET I Reset Signal ,Active Low
7 NC - NC
8 NC - NC
9 SDA I SPI Data signal
10 SCK I SPI Clock signal
11 CS I SPI Chip select signal
12 PCLK I RGB dot clock signal
13 DE I RGB data enable signal
14 VSYNC I RGB frame synchronizing signal
15 HSYNC I RGB line synchronizing signal
16~33 DB0~DB17 I RGB data signal:
DB0:BLUE LSB--DB5:BLUE MSB; DB6:GREEN LSB--DB11:GREEN,MSB; DB12:RED LSB--DB17:RED MSB.
34 GND P Ground
35 NC - No connection
36 NC - No connection
37 NC - No connection
38 NC - No connection
39 NC - No connection
40 GND P Ground
