产品叙述

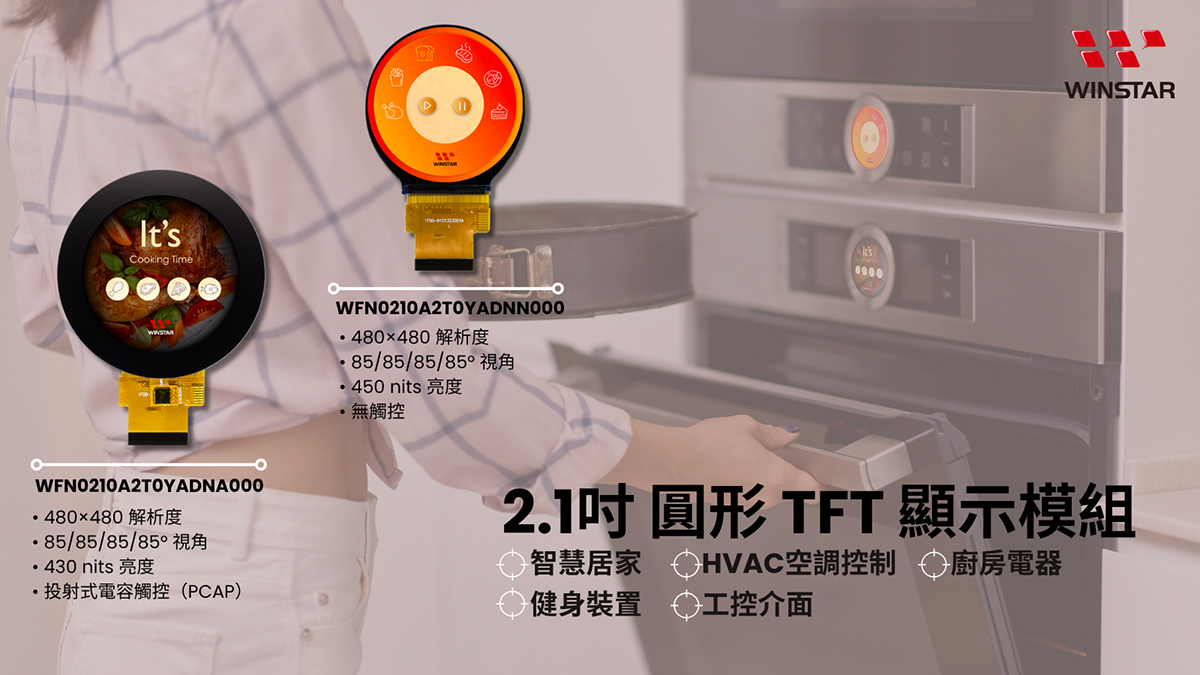

WFN0210A2T0YADNN000 是一款 2.1 英寸 480x480 分辨率的圆形 TFT 显示模块，采用 IPS 技术，提供宽广的可视角度（85/85/85/85）和稳定的图像质量。典型亮度为 450 cd/m²（范围 380~450 cd/m²），对比度为 1000:1，确保在中等光照条件下具有可靠的可读性。
该显示模块采用 ST7701 驱动芯片，支持 3 线 SPI 和 18 位 RGB 接口，方便灵活地集成到系统中。防眩光表面提高了可读性，53.28 x 53.28 mm 的方形有效显示区域提供了真正的圆形显示区，适合现代圆形界面设计。
模块尺寸为 56.18 x 59.71 x 2.3 mm，体积紧凑，便于集成到空间受限的外壳中。适用于智能家居设备、暖通空调系统、工业控制面板等需要时尚且可靠圆形显示屏的应用。
规格图
产品规格
规格说明
| 项目 | 规格 | 单位 |
|---|---|---|
| 尺寸(对角线) | 2.1 | 英寸 |
| 点阵(分辨率) | 480 x RGB x 480 (TFT) | dots |
| 模块尺寸 | 56.18 x 59.71 x 2.3 | mm |
| 有效区域 | 53.28 x 53.28 | mm |
| 像素间距 | 0.111 x 0.111 | mm |
| LCD类型 | TFT全透 | |
| 视角 | 85/85/85/85 | |
| TFT 界面 | 3W SPI+RGB18bit | |
| 背光类型 | LED, 白色 | |
| 控制器IC | ST7701 | |
| 触控面板 | 无触控面板 | |
| 表面 | 防眩光 | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作温度 | TOP | -20 | － | +70 | ℃ |
| 储存温度 | TST | -30 | － | +80 | ℃ |
电气特性
工作条件
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | |
|---|---|---|---|---|---|---|
|
电源电压 |
VCI | 2.6 | 3.0 | 3.3 | V | |
| 输入信号电压 | 低 | VIL | 0 | - | 0.3 x VCI | V |
| 高 | VIH | 0.7 x VCI | - | VCI | V | |
| 电源电压 | IVCI | - | 24 | 35 | mA | |
LED驱动条件
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| LED电流 | - | - | 20 | 25 | mA |
| LED电压 | VLED+ | - | 12.8 | 14 | V |
| LED使用寿命 | - | 30000 | - | - | Hr |
Pin功能定义
LCM PIN 定义
Match connector: XF2M-4015-1A（OMRON）or equivalent.| PIN No | 符号 | I/O | 功能说明 |
|---|---|---|---|
| 1 | VLED+ | P | LED ANODE |
| 2 | VLED- | P | LED CATHODE |
| 3 | VLED- | P | LED CATHODE |
| 4 | GND | P | Ground |
| 5 | VCI | P | Power supply (VCI=VDD=VCC=VDDI) |
| 6 | RESET | I | Reset Signal ,Active Low (RESX) |
| 7 | NC | - | No connect. |
| 8 | NC | - | No connect. |
| 9 | SDA | I | SPI Data signal (In: DIN, Out: DOUT) |
| 10 | SCK | I | SPI Clock signal (SCL) |
| 11 | CS | I | SPI Chip select signal (CSX) |
| 12 | PCLK | I | RGB dot clock signal (DOTCLK) |
| 13 | DE | I | RGB data enable signal (ENABLE) |
| 14 | VSYNC | I | RGB frame synchronizing signal (VS) |
| 15 | HSYNC | I | RGB line synchronizing signal (HS) |
| 16~33 | DB0~DB17 | I | RGB data signal: DB0:BLUE LSB--DB5:BLUE MSB; DB6:GREEN LSB--DB11:GREEN,MSB; DB12:RED LSB--DB17:RED MSB. |
| 34 | GND | P | Ground |
| 35 | NC (TP_INT) | - | No connection (Touch Interrupt) |
| 36 | NC(TP_SDA) | - | No connection (Touch IIC Data signal) |
| 37 | NC(TP_SCL) | - | No connection (Touch IIC Clock signal) |
| 38 | NC(TP_RESET) | - | No connection (Touch Reset Signal) |
| 39 | NC(TP_VCI) | - | No connection (Touch Power supply) |
| 40 | GND | P | Ground |
