产品叙述

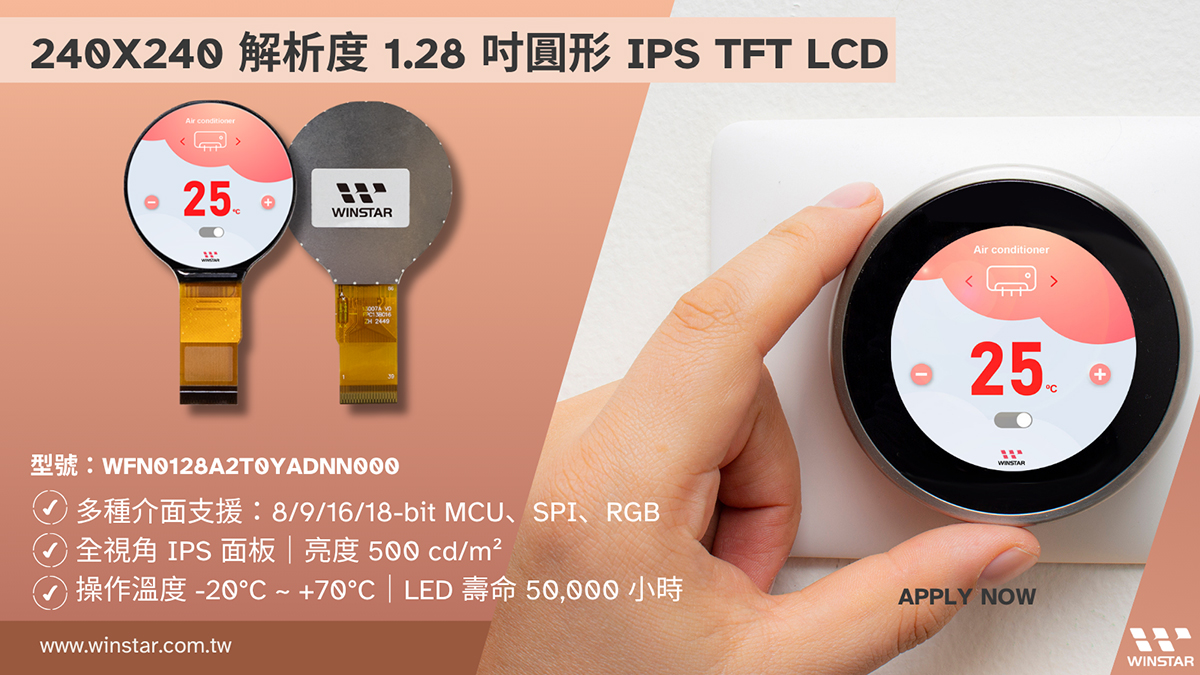

WFN0128A2T0YADNN000 是一款设计精巧的 1.28 英寸圆形 TFT LCD 显示模块，采用全视角 IPS 面板和 240x240 高分辨率，适用于需要圆形 UI 设计的终端设备，如智能家居控制器、可穿戴设备和工业控制旋钮等。
该模块内置 GC9A01 驱动 IC，支持多种显示接口，包括 8/9/16/18-bit MCU、3/4 线 SPI 串行接口及 16/18-bit RGB，能够灵活集成到各种主控平台。面板亮度达到 500 cd/m²，对比度为 700:1，工作温度范围为 -20°C 至 +70°C，LED 寿命为 50,000 小时，具备优异的显示性能和长期可靠性。
推荐应用领域：
- 智能家居：智能开关、语音助手显示屏、照明控制面板
- HVAC 与家电控制：家用恒温器、空调控制器
- 工业设备：圆形控制面板、旋钮控制模块
- 医疗与可穿戴设备：手持诊断仪、健康监测手环、运动手表
- 汽车与仪表接口：电子表盘、副仪表盘、旋转显示器
- 音响与消费设备：数字调音器、音频旋钮显示、Hi-Fi 音频控制接口
规格图
产品规格
规格说明
| 项目 | 规格 | 单位 |
|---|---|---|
| 尺寸(对角线) | 1.28 | 英寸 |
| 点阵(分辨率) | 240 × RGB × 240 (TFT) | 像素 |
| 模块尺寸 | 35.6 × 37.74 × 1.48 | mm |
| 有效区域 | 32.4 × 32.4 | mm |
| 像素间距 | 0.135 × 0.135 | mm |
| LCD类型 | TFT全透 | |
| 视角 | 85/85/85/85 | |
| TFT 接口 | 8/9/16/18bit MCU 3/4SPI+16/18BIT RGB 3/4 Serial |
|
| 背光类型 | LED, 白色 | |
| 驱动IC | GC9A01 | |
| 触控面板 | 无触控面板 | |
| 表面 | 防眩光 | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作温度 | TOP | -20 | － | +70 | ℃ |
| 储存温度 | TST | -30 | － | +80 | ℃ |
电气特性
工作条件
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 数字供电电压 | VCC | 2.5 | 2.8 | 3.3 | V |
| 数字接口供电电压 | IOVCC | 1.65 | 2.8 | 3.3 | V |
| 正常模式电流消耗 | ICC | -- | 6 | 12 | mA |
| 输入电压范围 | VIH | 0.7*IOVCC | -- | IOVCC | V |
| VIL | GND | -- | 0.3*IOVCC | V | |
| 输出电压范围 | VOH | 0.8*IOVCC | -- | IOVCC | V |
| VOL | GND | -- | 0.2*IOVCC | V |
LED驱动条件
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| LED电流 | - | - | 40 | - | mA |
| LED电压 | VLED+ | 2.8 | 3.0 | 3.2 | V |
| LED使用寿命 | - | 50000 | - | - | Hr |
Pin功能定义
LCM PIN定义
| Pin No | 符号 | 功能说明 | I/O |
|---|---|---|---|
| 1 | VLED+ | Anode pin of backlight | P |
| 2 | VLED* | Cathode pin of backlight | P |
| 3 | GND | Ground. | P |
| 4 | GND | Ground. | P |
| 5 | VCC | Supply voltage (2.5-3.3V). | P |
| 6 | IOVCC | Supply voltage (1.65-3.3V). | P |
| 7 | RESET | This signal will reset the device and must be applied to properly initialize the chip. |
I |
| 8 | WR(SPI-RS) | -Write enable in MCU parallel interface. Display data/command selection pin in 4-line serial interface. Second Data lane in 2 data lane serial interface. -If not used, please fix this pin at IOVCC or GND. |
I |
| 9 | CS | Chip select input pin (“Low” enable ,CSX). Fix this pin at IOVCC or GND when not in use. |
I |
| 10 | RS(SPI-SCL) | -Display data/command selection pin in parallel interface.(D/CX) -This pin is used to be serial interface clock. (SCL) DC=’1’: display data or parameter. DC=’0’: command data. -If not used, please fix this pin at IOVCC or GND. |
I |
| 11 | RD | Serves as a read signal and MCU read data at the rising edge. Fix this pin at IOVCC or GND when not in use. |
I |
| 12 | PCLK | Dot clock signal for RGB interface operation. (DOTCLK) Fix this pin at IOVCC or GND when not in use. |
I |
| 13 | DE | Data enable signal for RGB interface operation. (ENABLE) fix this pin at IOVCC or GND when not in use. |
I |
| 14 | VSYNC | Frame synchronizing signal for RGB interface operation. fix this pin at IOVCC or GND when not in use. |
I |
| 15 | HSYNC | Line synchronizing signal for RGB interface operation. fix this pin at IOVCC or GND when not in use. |
I |
| 16 | TE | Tearing effect output pin to synchronize MPU to frame writing, activated by S/W command. When this pin is not activated, this pin is low. If not used, open this pin. |
I |
| 17 | NC | No connection | O |
| 18 | SDA | The data is latched on the rising edge of the SCL signal. If not used, please fix this pin at IOVCC or GND level |
I/O |
| 19-36 | DB17-DB0 | 18-bit parallel bi-directional data bus for MCU system and RGB interface mode . 18-bit RGB DB0:BLUE LSB--DB5:BLUE MSB; DB6:GREEN LSB--DB11:GREEN,MSB; DB12:RED LSB--DB17:RED MSB. 16-bit RGB: DB1:BLUE LSB--DB5:BLUE MSB; DB6:GREEN LSB--DB11:GREEN,MSB; DB13:RED LSB--DB17:RED MSB. mode Fix to GND level when not in use |
I/O |
| 37 | IM0 | MPU Parallel interface bus and serial interface select If use RGB Interface must select serial interface. Fix this pin at IOVCC and GND. |
I |
| 38 | IM1 | ||
| 39 | IM3 |
MCU interface SET for IM PINS
| IM3 | IM1 | IM0 | 界面类型 | DB Pin in use |
|---|---|---|---|---|
| L | L | L | 8080 MCU 8-bit bus interface | DB7-DB0 |
| L | H | L | 8080 MCU 16-bit bus interface | DB15- DB0 |
| L | L | H | 8080 MCU 9-bit bus interface | DB8- DB0 |
| L | H | H | 8080 MCU 18-bit bus interface | DB17- DB0 |
| H | L | H | 3-wire 9-bit data serial interface | SDA:In/Out |
| 2 data line serial interface | SDA:In/Out,DCX:In | |||
| H | H | H | 4-wire 8-bit data serial interface | SDA:In/Out |
