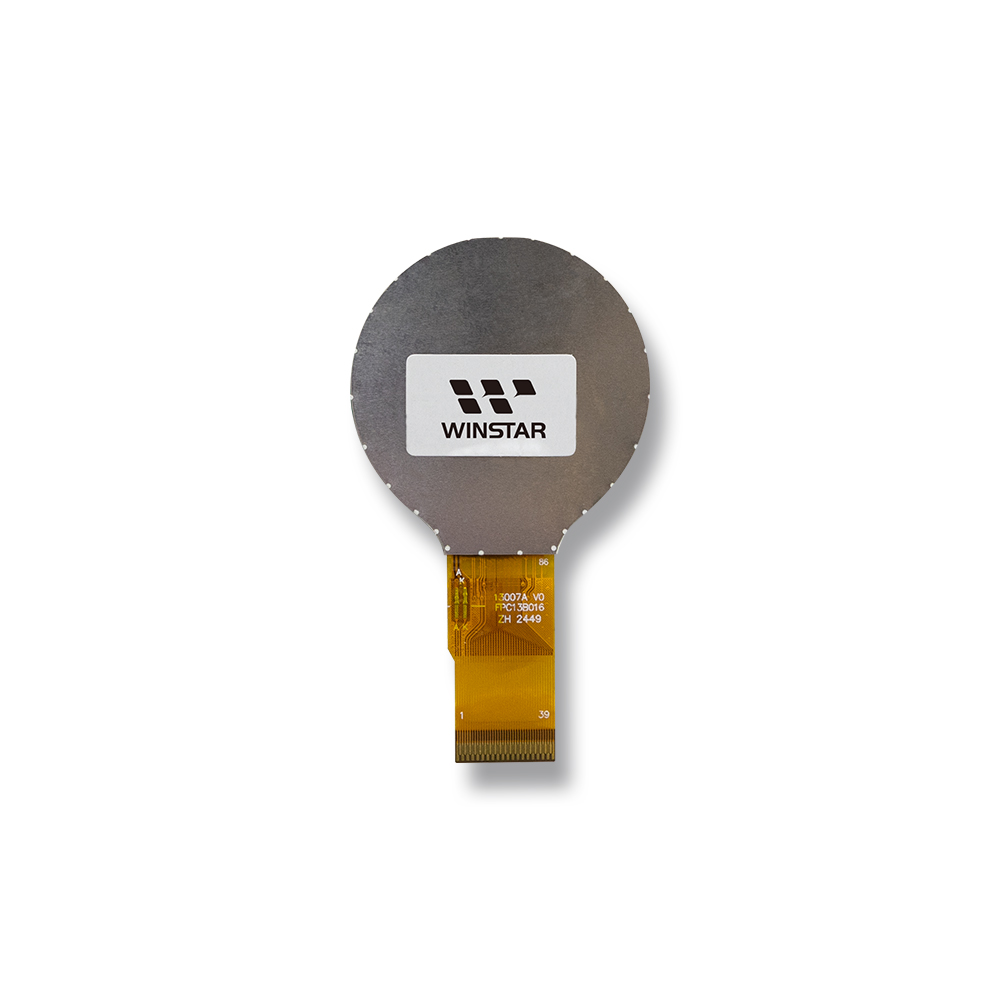

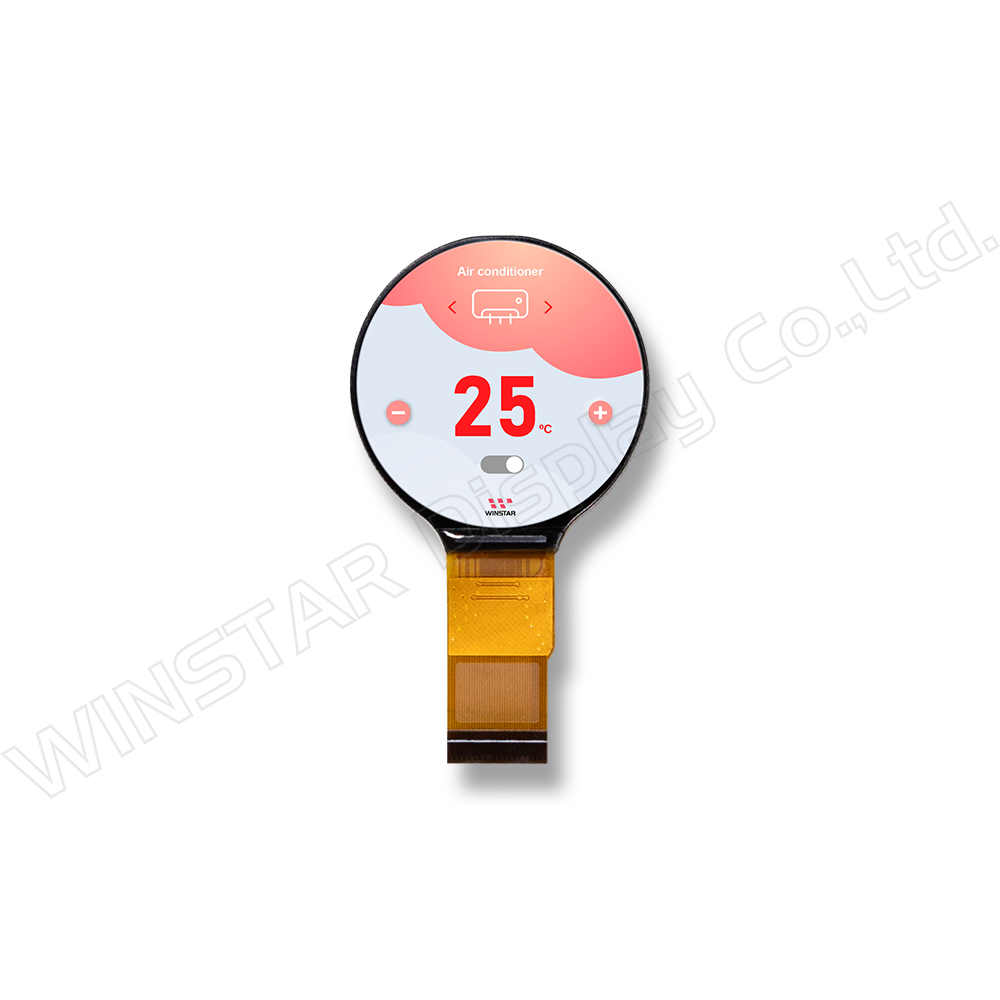

Módulo TFT LCD IPS redondo de 1,28 pulgadas con resolución 240x240

Modelo Nº WFN0128A2T0YADNN000

►Pantalla TFT 1,28 pulgada
►Resolución: 240x240 pontos
►Dirección de la vista: 85/85/85/85 (IPS)
►Interfaz: MCU/SPI+RGB
►Controlador IC: GC9A01
►Placa de control: No
►Brillo(cd/m²): 500
►Agujero del bastidor: No
►Pantalla táctil: Sin panel táctil

DESCARGAR PDF

CÓDIGO DEMO AÑADIR A PREGUNTA

PREV. VOLVER A LA LISTA SIGUIENTE

Descripción

El WFN0128A2T0YADNN000 es un módulo TFT LCD redondo compacto de 1,28 pulgadas, con panel IPS de amplio ángulo y alta resolución de 240x240. Es ideal para productos finales que requieren una interfaz de usuario redonda, como controladores para hogares inteligentes, dispositivos portátiles y perillas de control industriales.

El módulo integra el controlador GC9A01 y admite múltiples interfaces de visualización, incluyendo MCU de 8/9/16/18 bits, interfaz serial SPI de 3/4 hilos y RGB de 16/18 bits, lo que permite una integración flexible con diversas plataformas anfitrionas. El brillo del panel alcanza los 500 cd/m², con una relación de contraste de 700:1, un rango de temperatura de funcionamiento de -20°C a +70°C y una vida útil del LED de 50,000 horas, ofreciendo un excelente rendimiento de visualización y confiabilidad a largo plazo.

Áreas recomendadas de aplicación:

Hogar inteligente: interruptores inteligentes, pantallas para asistentes de voz, paneles de control de iluminación
Control HVAC y electrodomésticos: termostatos domésticos, controladores de aire acondicionado
Equipos industriales: paneles de control redondos, módulos de control rotativos
Dispositivos médicos y portátiles: herramientas de diagnóstico portátiles, pulseras de monitoreo de salud, relojes deportivos
Interfaces automotrices e instrumentos: diales electrónicos, paneles auxiliares de instrumentos, pantallas giratorias
Equipos de audio y consumo: sintonizadores digitales, pantallas giratorias de audio, interfaces de control de audio Hi-Fi

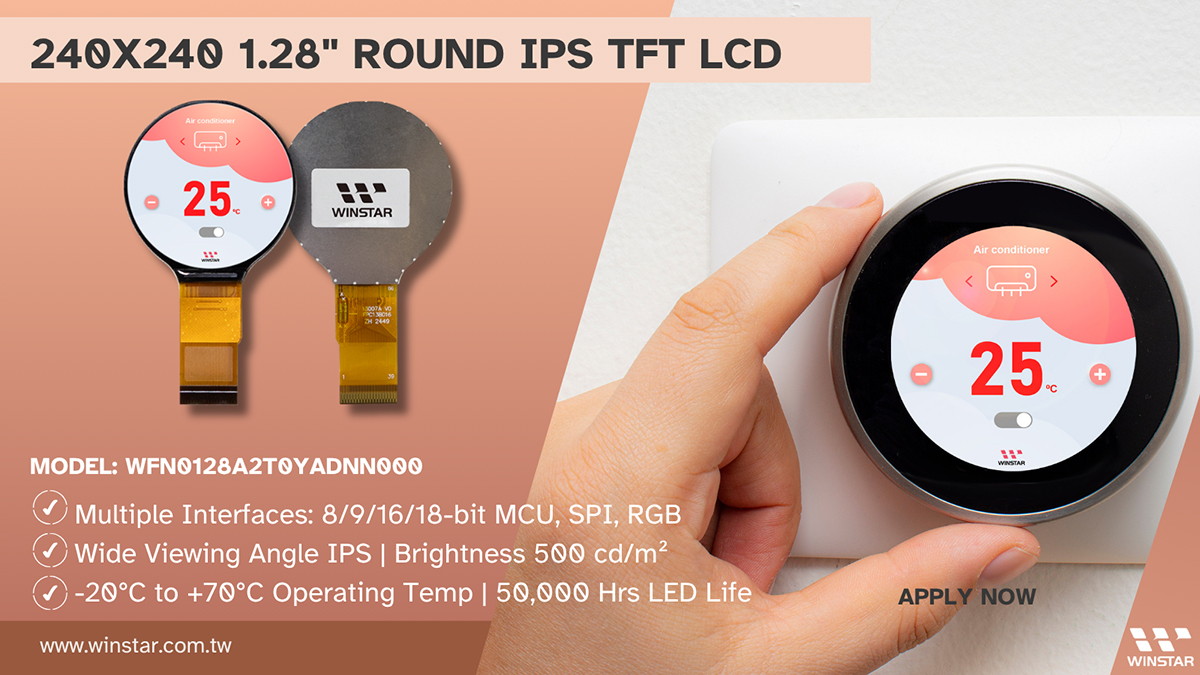

Módulo TFT LCD IPS redondo de 1,28 pulgadas con resolución 240x240 - WFN0128A2T0YADNN000

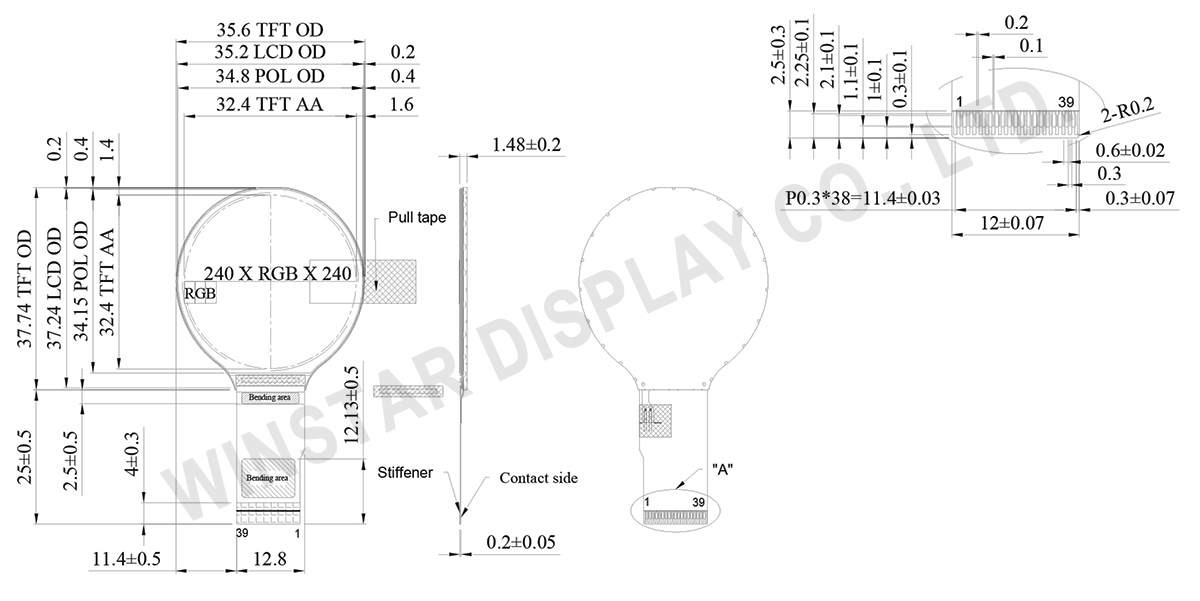

DIBUJO

240x240 Resolution 1.28-inch Round IPS TFT LCD Module - WFN0128A2T0YADNN000

ESPECIFICACIONES

Especificaciones generales

Elemento	Dimensión	Unidad
Tamaño	1.28	pulgada
Pixel Number	240 × RGB × 240 (TFT)	pixel
Dimensión del módulo	35.6 × 37.74 × 1.48	mm
zona activa	32.4 × 32.4	mm
Distancia entre puntos	0.135 × 0.135	mm
Tipo de LCD	TFT, Negro, Transmisivo
ángulo de visión	85/85/85/85
Interfaz TFT	8/9/16/18bit MCU 3/4SPI+16/18BIT RGB 3/4 Serial
Tipo de retroiluminación	LED , Blanco
IC de controlador TFT	GC9A01
Panel táctil	Sin panel táctil
Superficie	Pantalla antirreflectante

Valores nominales máximos absolutos

Elemento	Símbolo	Valor mín.	Valor típico	Valor máx.	Unidad
Temperatura de funcionamiento	TOP	-20	－	+70	℃
Temperatura de almacenamiento	TST	-30	－	+80	℃

Características electrónicas

Condiciones de operación

Elemento	Símbolo	Valor mín.	Valor típico	Valor máx.	Unidad
Digital Supply Voltage	VCC	2.5	2.8	3.3	V
Digital interface supple Voltage	IOVCC	1.65	2.8	3.3	V
Normal mode Current consumption	ICC	--	6	12	mA
Level input voltage	VIH	0.7*IOVCC	--	IOVCC	V
Level input voltage	VIL	GND	--	0.3*IOVCC	V
Level output voltage	VOH	0.8*IOVCC	--	IOVCC	V
Level output voltage	VOL	GND	--	0.2*IOVCC	V

Condiciones de funcionamiento del LED

Elemento	Símbolo	Valor mín.	Valor típico	Valor máx.	Unidad
Corriente LED	-	-	40	-	mA
Voltaje LED	VLED+	2.8	3.0	3.2	V
Vida útil del LED	-	50000	-	-	Hr

Función interfaz Pin

Definición de pines LCM

Pin No	Símbolo	Función	I/O
1	VLED+	Anode pin of backlight	P
2	VLED*	Cathode pin of backlight	P
3	GND	Ground.	P
4	GND	Ground.	P
5	VCC	Supply voltage (2.5-3.3V).	P
6	IOVCC	Supply voltage (1.65-3.3V).	P
7	RESET	This signal will reset the device and must be applied to properly initialize the chip.	I
8	WR(SPI-RS)	-Write enable in MCU parallel interface. Display data/command selection pin in 4-line serial interface. Second Data lane in 2 data lane serial interface. -If not used, please fix this pin at IOVCC or GND.	I
9	CS	Chip select input pin (“Low” enable ,CSX). Fix this pin at IOVCC or GND when not in use.	I
10	RS(SPI-SCL)	-Display data/command selection pin in parallel interface.(D/CX) -This pin is used to be serial interface clock. (SCL) DC=’1’: display data or parameter. DC=’0’: command data. -If not used, please fix this pin at IOVCC or GND.	I
11	RD	Serves as a read signal and MCU read data at the rising edge. Fix this pin at IOVCC or GND when not in use.	I
12	PCLK	Dot clock signal for RGB interface operation. (DOTCLK) Fix this pin at IOVCC or GND when not in use.	I
13	DE	Data enable signal for RGB interface operation. (ENABLE) fix this pin at IOVCC or GND when not in use.	I
14	VSYNC	Frame synchronizing signal for RGB interface operation. fix this pin at IOVCC or GND when not in use.	I
15	HSYNC	Line synchronizing signal for RGB interface operation. fix this pin at IOVCC or GND when not in use.	I
16	TE	Tearing effect output pin to synchronize MPU to frame writing, activated by S/W command. When this pin is not activated, this pin is low. If not used, open this pin.	I
17	NC	No connection	O
18	SDA	The data is latched on the rising edge of the SCL signal. If not used, please fix this pin at IOVCC or GND level	I/O
19-36	DB17-DB0	18-bit parallel bi-directional data bus for MCU system and RGB interface mode . 18-bit RGB DB0:BLUE LSB--DB5:BLUE MSB; DB6:GREEN LSB--DB11:GREEN,MSB; DB12:RED LSB--DB17:RED MSB. 16-bit RGB: DB1:BLUE LSB--DB5:BLUE MSB; DB6:GREEN LSB--DB11:GREEN,MSB; DB13:RED LSB--DB17:RED MSB. mode Fix to GND level when not in use	I/O
37	IM0	MPU Parallel interface bus and serial interface select If use RGB Interface must select serial interface. Fix this pin at IOVCC and GND.	I
38	IM1
39	IM3

MCU interface SET for IM PINS

IM3	IM1	IM0	Interface Type	DB Pin in use
L	L	L	8080 MCU 8-bit bus interface	DB7-DB0
L	H	L	8080 MCU 16-bit bus interface	DB15- DB0
L	L	H	8080 MCU 9-bit bus interface	DB8- DB0
L	H	H	8080 MCU 18-bit bus interface	DB17- DB0
H	L	H	3-wire 9-bit data serial interface	SDA:In/Out
H	L	H	2 data line serial interface	SDA:In/Out,DCX:In
H	H	H	4-wire 8-bit data serial interface	SDA:In/Out
