產品敘述

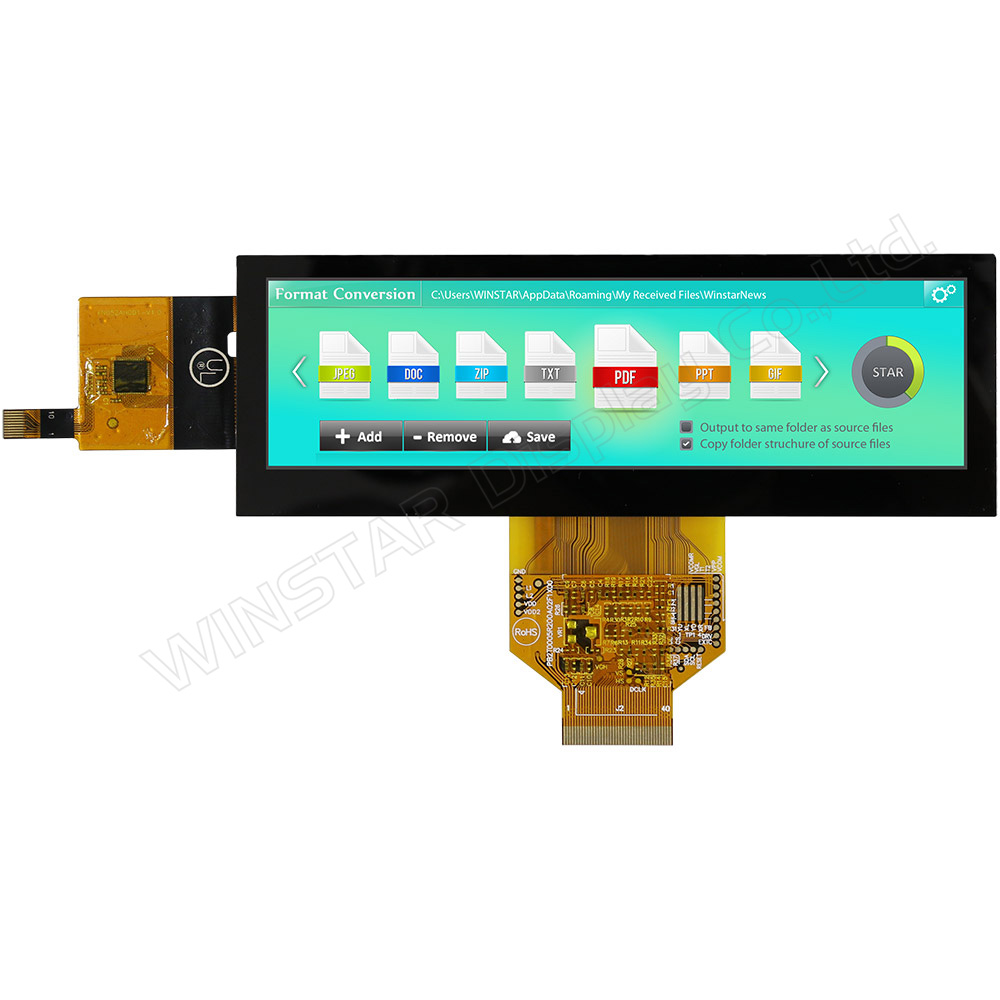

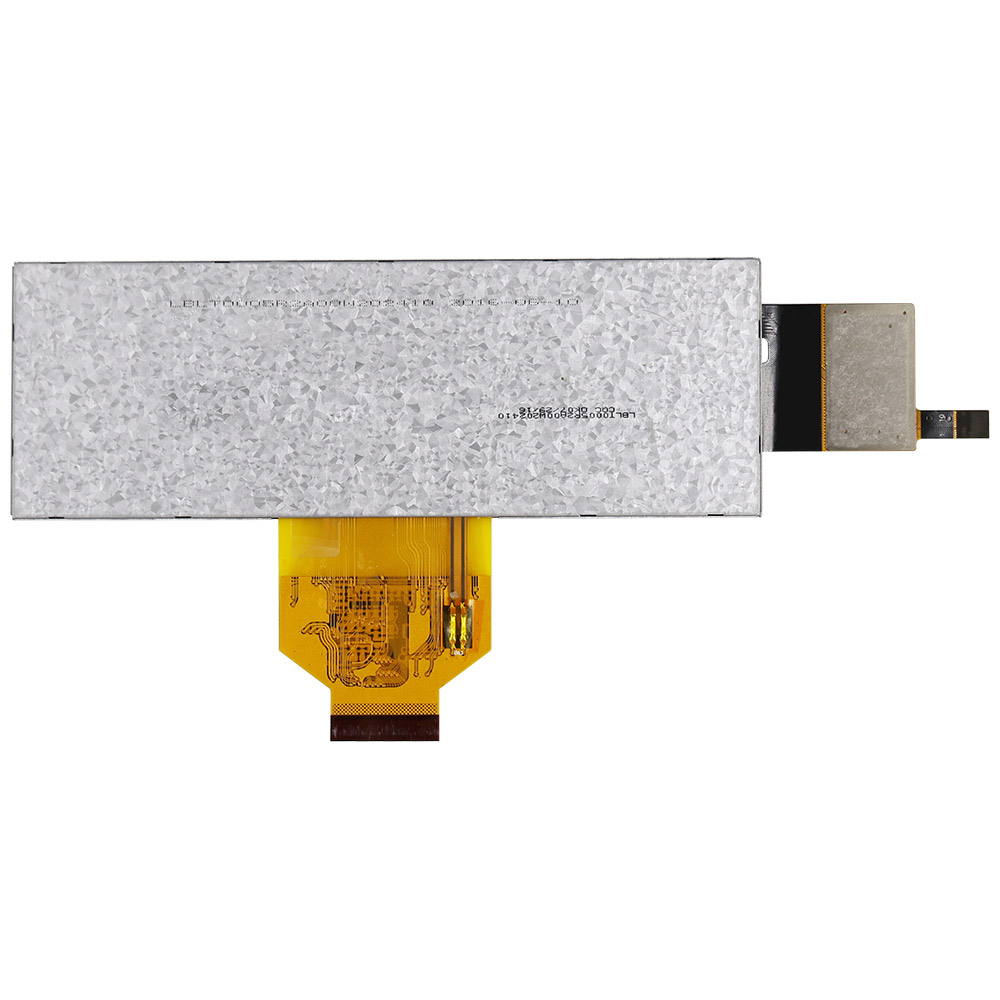

WF52ASZASDNG0是一款5.2吋O-Film TFT長條型液晶觸控顯示器。它的解析度為480×128像素,亮度為700 cd/m2。該模組尺寸為140.4×49.87×4.96 mm,有效面積為127.152×33.9072 mm。另外,此顯示器採用眩光玻璃表面,可呈現6點鐘觀方向視角和12點鐘方向灰度反轉。
WF52ASZASDNG0帶有PCAP觸控面板,可以同時感應5個接觸點。模組內置ST7252驅動IC,支持24位RGB介面。此LCM的供電電壓(VCC)為 3.0V 至 3.6V(典型值:3.3V),工作溫度範圍落在-20℃至+70℃,儲存溫度範圍為-30℃至+80℃。

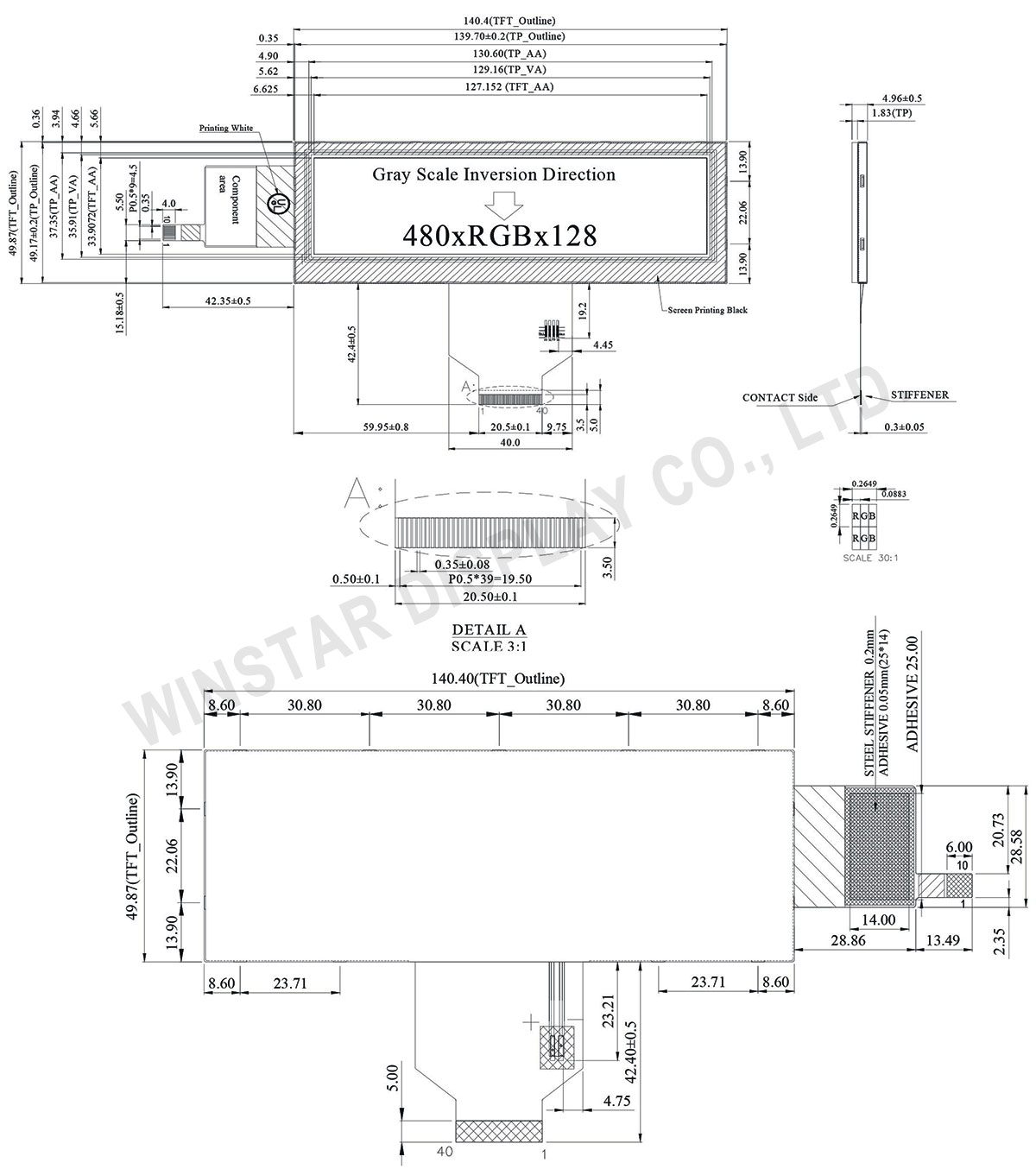

規格圖
產品規格
Pin功能定義
Pin |
符號 |
功能說明 |
1 |
VLED- |
Power for LED backlight cathode |
2 |
VLED+ |
Power for LED backlight anode |
3 |
GND |
Power ground |
4 |
VCC |
Power voltage |
5 |
R0 |
Red data (LSB) |
6~11 |
R1~R6 |
Red data |
12 |
R7 |
Red data (MSB) |
13 |
G0 |
Green data (LSB) |
14~19 |
G1~G6 |
Green data |
20 |
G7 |
Green data (MSB) |
21 |
B0 |
Blue data (LSB) |
22~27 |
B1~B6 |
Blue data |
28 |
B7 |
Blue data (MSB) |
29 |
GND |
Power ground |
30 |
CLK |
Pixel clock (DCLK) |
31 |
LR |
Right /Left selection; Default R/L is Pull High |
32 |
HSYNC |
Horizontal sync signal; negative polarity |
33 |
VSYNC |
Vertical sync signal; negative polarity |
34 |
NC |
No connection |
35 |
UD |
Up/down selection; Default U/D is Pull High |
36 |
RESET |
Reset signal |
37~40 |
NC |
No connection |
規格說明
項目 |
規格 |
單位 |
顯示尺寸(對角線) |
5.2 |
吋 |
點陣(解析度) |
480 x RGBx128 |
dots |
模組尺寸 |
140.4 x 49.87 x 4.96 |
mm |
有效區域 |
127.152 x 33.9072 |
mm |
點間距 |
0.0883 x 0.2649 |
mm |
LCD類型 |
TFT, 正常白, 透射性 |
視角 |
6 o'clock |
灰階反轉 |
12 o'clock |
長寬比 |
長條型 |
背光類型 |
LED,正常白 |
控制器IC |
ST7252 或相容IC |
介面 |
RGB 24bit |
觸控面板類型 |
電容觸控面板(PCAP) |
表面 |
亮面 |
最大絕對額定值
項目 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
工作溫度 |
TOP |
-20 |
- |
+70 |
℃ |
儲存溫度 |
TST |
-30 |
- |
+80 |
℃ |
電氣特性
項目 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
LCM供電電壓 |
VCC |
- |
3.0 |
3.3 |
3.6 |
V |
Supply Voltage For Touch |
VDDT |
- |
2.8 |
- |
3.3 |
V |
LCM供電電流 |
ICC |
- |
- |
20 |
- |
mA |
