首頁 產品介紹 TFT 顯示器 長形TFT LCD WF52ATZASDNG0

5.2 吋長條形 TFT LCD,具備 PCAP 觸控與 O-Film 技術

型號 WF52ATZASDNG0

►尺寸: 5.2吋
►解析度: 480x128 dots
►視角: 6H
►介面: RGB
►驅動IC : ST7252 Or Equal
►控制板: 無
►亮度(cd/m²): 350
►鐵框螺絲孔: 無
►觸控螢幕: PCAP電容式觸控面板
►支援指數: 5指
►O-Film : 是

產品敘述

WF52ATZASDNG0 是一款 5.2 吋長條形 TFT LCD,採用 O-Film 技術並搭載 5 點投射電容式觸控面板(PCAP),非常適合需要輕薄外型、廣視角及互動式觸控輸入的應用。其解析度為 480×128 像素,亮度為 350 cd/m²,對比度為 500:1,能呈現清晰鮮明的畫面。

O-Film 技術相較於 IPS 是一種具成本效益的替代方案,不僅提供廣視角與穩定色彩表現,同時實現更薄、更輕的模組設計。

本顯示模組內建 ST7252 驅動 IC,並支援 24-bit RGB 介面。TFT 模組的工作電壓範圍為 3.0V 至 3.6V(典型值為 3.3V)。

PCAP 觸控面板支援最多 5 點同時觸控,提供流暢靈敏的操作體驗。

此模組專為嚴苛環境設計,工作溫度範圍為 -20°C 至 +70°C,儲存溫度範圍為 -30°C 至 +80°C。

應用範圍包括工業設備、POS 系統、伺服器介面、動態資訊顯示器、音訊控制面板、醫療設備等需要觸控互動與輕薄長條形顯示器的各類系統。

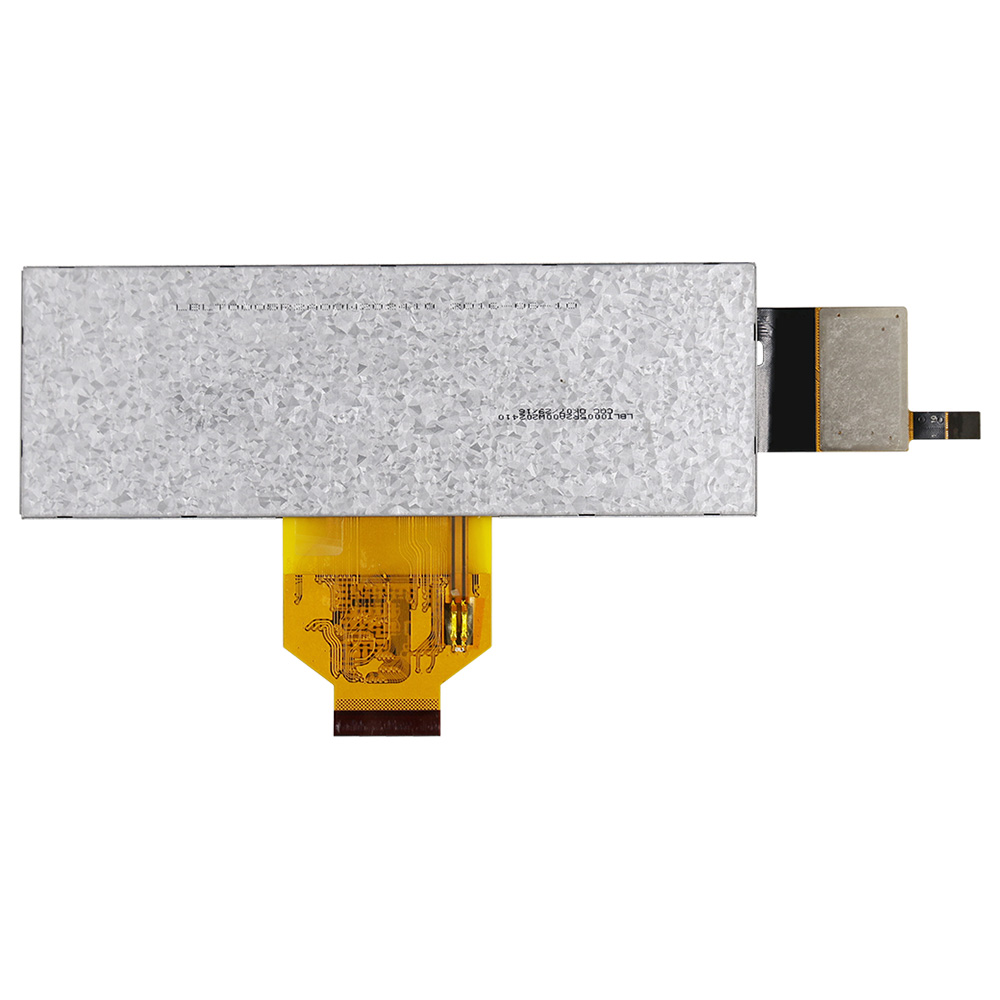

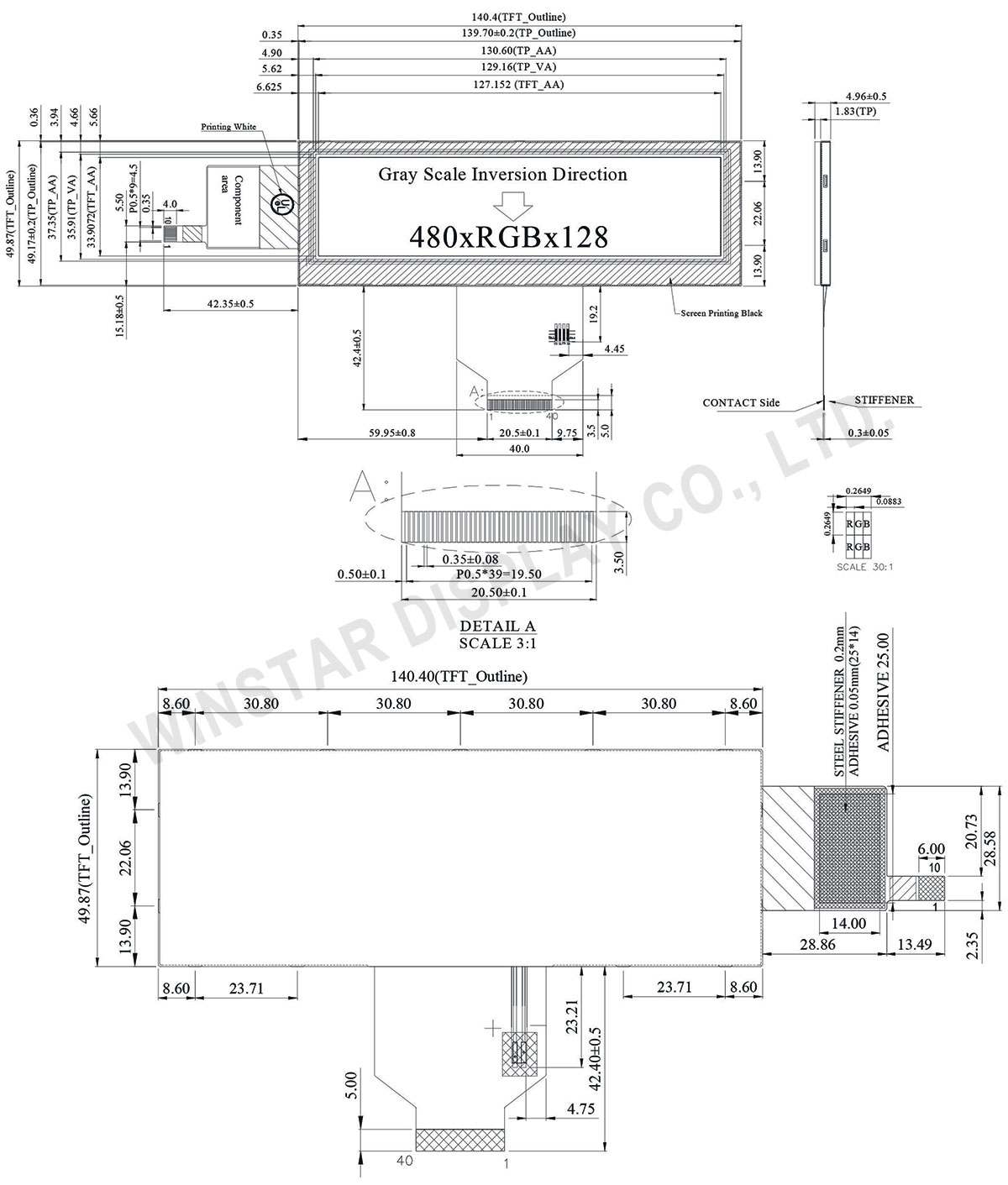

規格圖

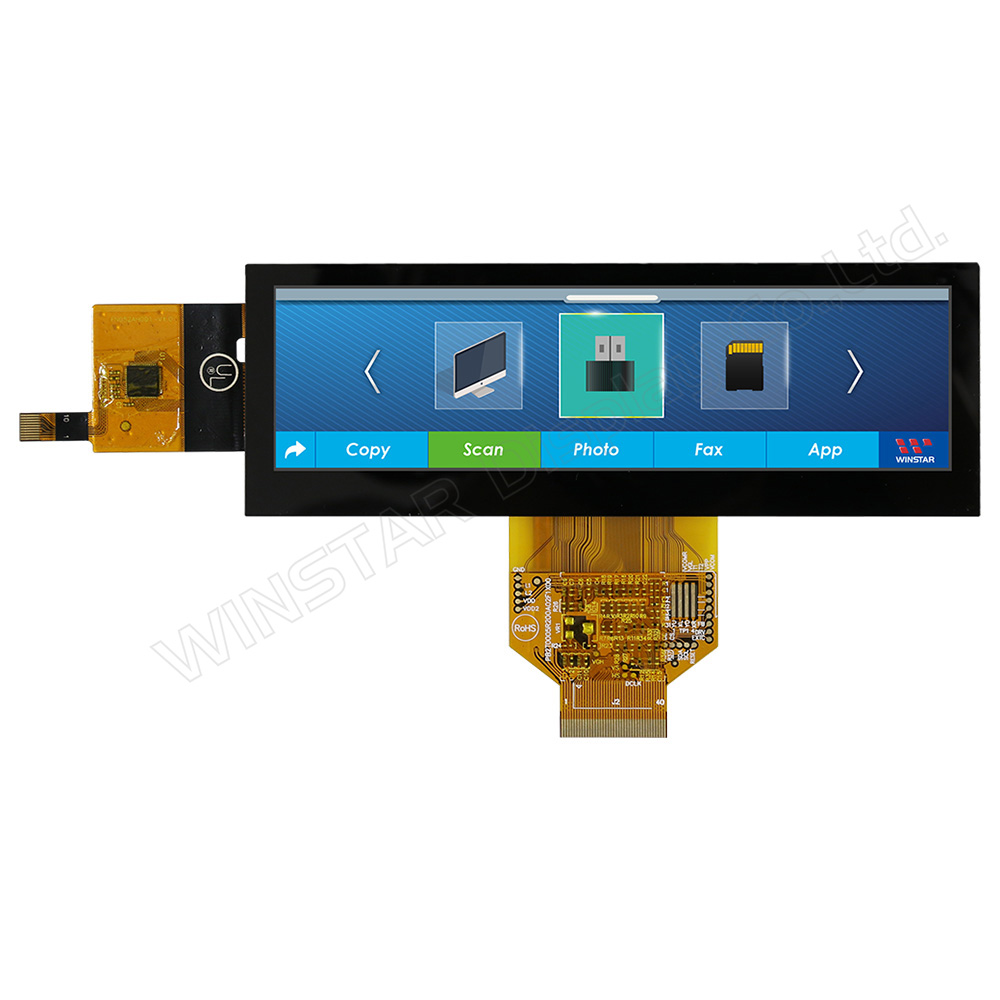

5.2-inch Bar-Type TFT LCD with PCAP Touch and O-Film Technology - WF52ATZASDNG0

產品規格

規格說明

項目 規格 單位
顯示尺寸(對角線) 5.2
點陣(解析度) 480 x RGBx128 dots
模組尺寸 140.4 x 49.87 x 4.96 mm
有效區域 127.152 x 33.9072 mm
點間距 0.0883 x 0.2649 mm
LCD類型 TFT, 正常白, 透射性
視角 6 o'clock
灰階反轉 12 o'clock
長寬比 Bar Type
背光類型 LED, 正常白
控制器IC ST7252 或相容IC
介面 RGB 24bit
觸控面板類型 投射電容式觸控面板(PCAP)
表面 亮面

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -30 +80

電氣特性

項目 符號 條件 最小值 典型值 最大值 單位
LCM供電電壓 VCC 3.0 3.3 3.6 V
LCM觸控電壓 VDDT 2.8 3.3 V
LCM供電電流 ICC 20 mA

Pin功能定義

Pin 符號 功能說明
1 VLED- Power for LED backlight cathode
2 VLED+ Power for LED backlight anode
3 GND Power ground
4 VCC Power voltage
5 R0 Red data (LSB)
6~12 R1~R7 Red data
12 R7 Red data (MSB)
13 G0 Green data (LSB)
14~19 G1~G6 Green data
20 G7 Green data (MSB)
21 B0 Blue data (LSB)
22~27 B1~B6 Blue data
28 B7 Blue data (MSB)
29 GND Power ground
30 CLK Pixel clock (DCLK)
31 LR Right /Left selection; Default R/L is Pull High
32 HSYNC Horizontal sync signal; negative polarity
33 VSYNC Vertical sync signal; negative polarity
34 NC No connection
35 UD Up/down selection; Default U/D is Pull High
36 RESET Reset signal
37~40 NC No connection
