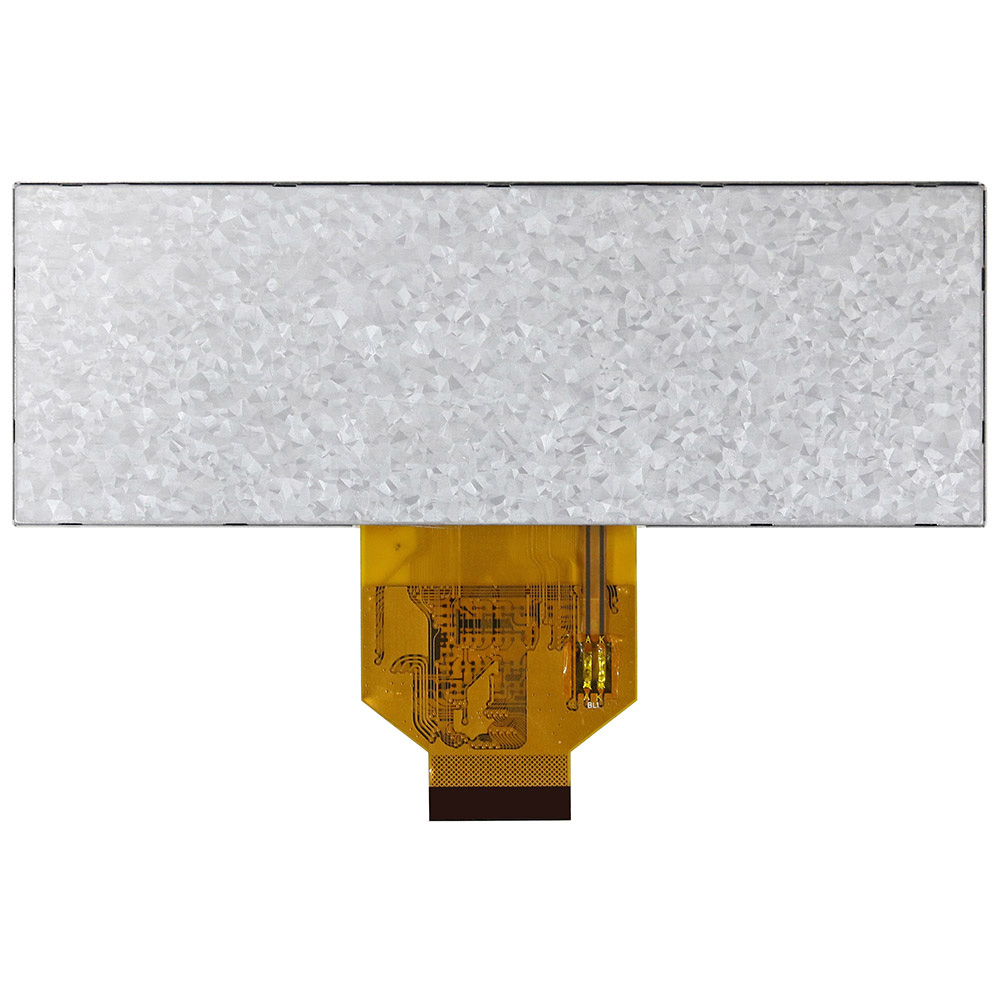

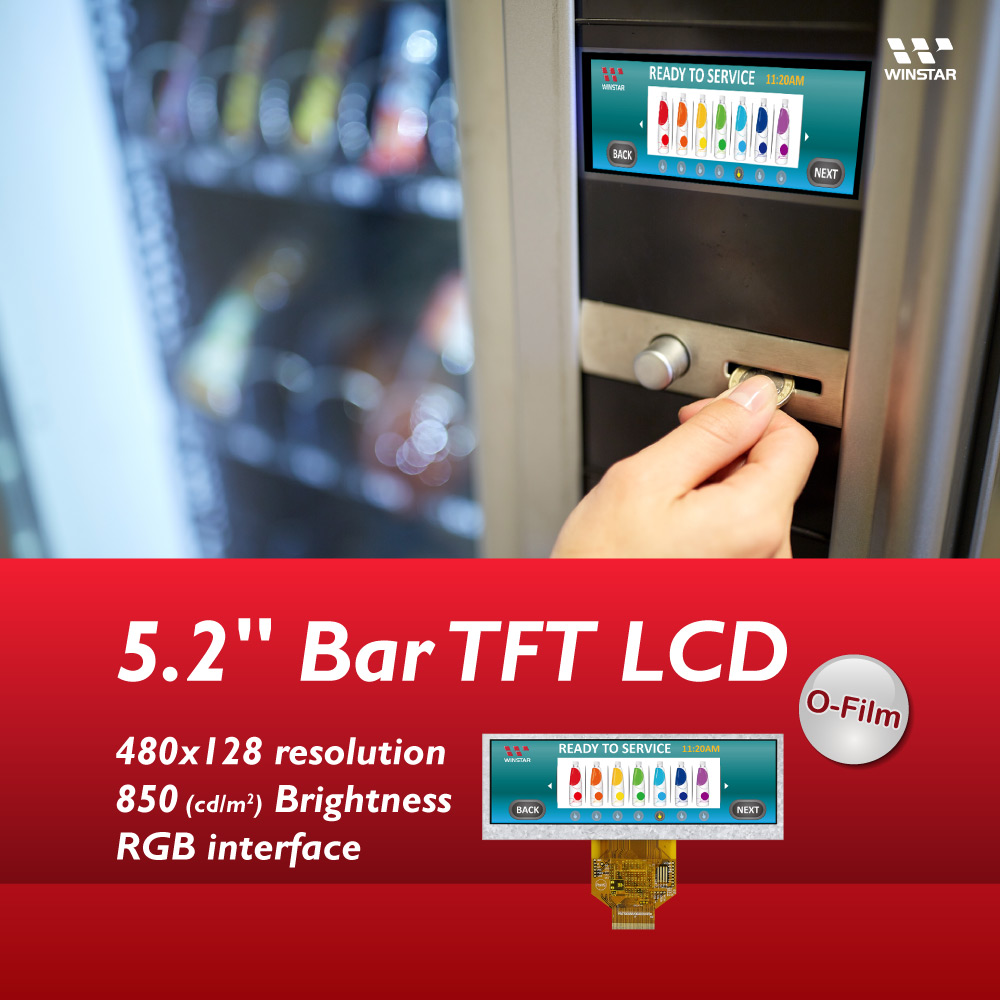

產品敘述
WF52ASZASDNN0是一款5.2吋Bar Type TFT LCD含O-Film廣視角與高亮800 ~850 cd/m2的液晶顯示器模組。WF52ASZASDNN0模組尺寸為140.4 x 49.87 mm，AA區尺寸為 127.152 x 33.9072 mm，與WF52ATLASDNN0外觀規格相同，但具有廣視角特色。此模組是採用O-Film技術，視角範圍為左: 75 / 右: 75 / 上: 75 / 下: 75 度。
WF52ASZASDNN0內建ST7252或是相容driver IC，模組支援RGB 24 bits 平行介面與SYNC mode模式。此款模組的工作溫度是-20℃ 至 +70℃，儲存溫度是 -30℃ 至+80℃。非常適合使用於工控設備、自動控制儀器、伺服器、POS系統與廣告機等，尤其是在戶外使用，需要陽光下可視的產品應用。模組的工作溫度是-20℃ 至 +70℃，儲存溫度為 -30℃ 至 +80℃。

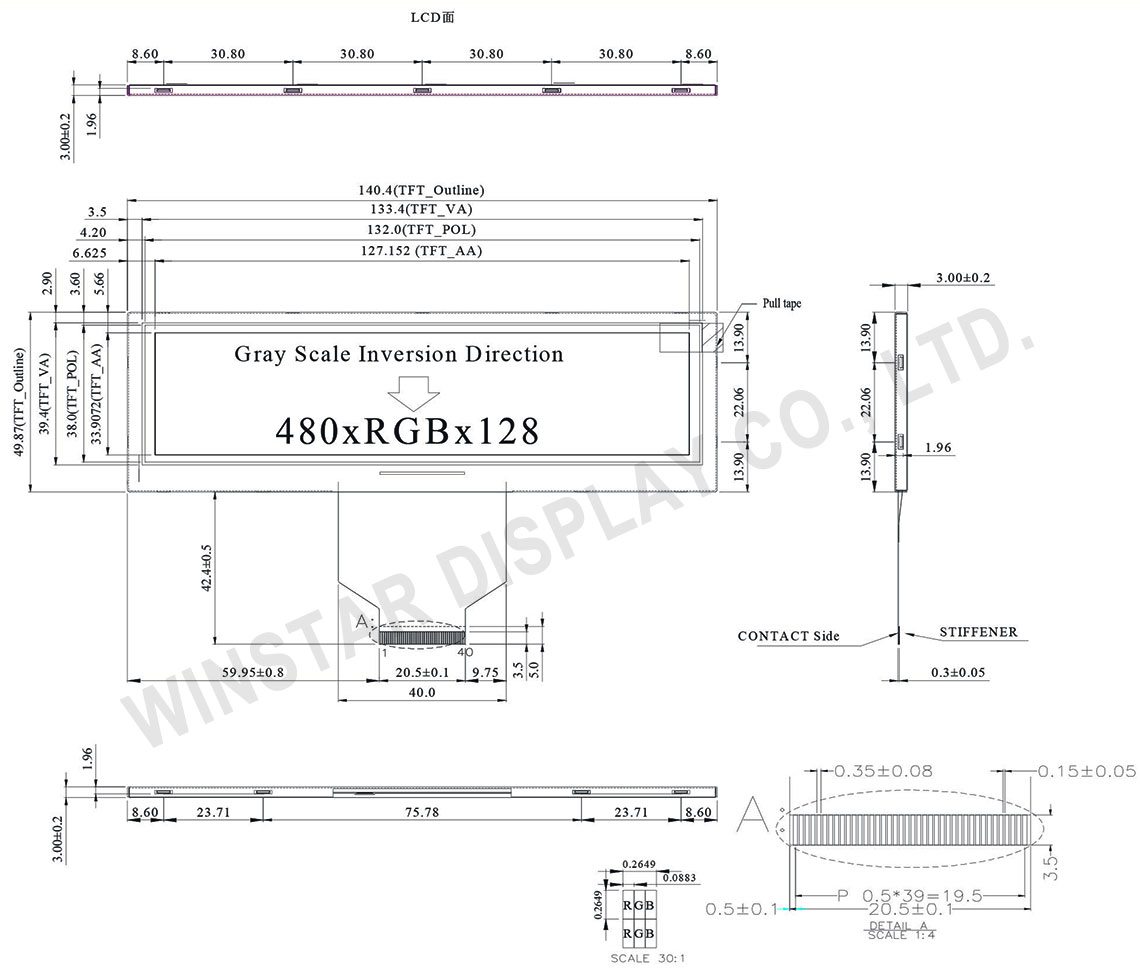

規格圖
產品規格
Pin功能定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6~11 | R1~R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14~19 | G1~G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22~27 | B1~B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock (DCLK) |
| 31 | LR | Right /Left selection; Default R/L is Pull High |
| 32 | HSYNC | Horizontal sync signal; negative polarity |
| 33 | VSYNC | Vertical sync signal; negative polarity |
| 34 | NC | No connection |
| 35 | UD | Up/down selection; Default U/D is Pull High |
| 36 | RESET | Reset signal |
| 37~40 | NC | No connection |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 5.2 | inch |
| 點陣(解析度) | 480 x RGB x128 | dots |
| 模組尺寸 | 140.4 x 49.87 x 3.0 | mm |
| 有效區域 | 127.152 x 33.9072 | mm |
| 點間距 | 0.0883 x 0.2649 | mm |
| LCD類型 | TFT, 正常白, 透射性 | |
| 視角 | 6 o'clock | |
| 灰階反轉 | 12 o'clock | |
| 長寬比 | Bar Type | |
| 背光類型 | LED, 正常白 | |
| 控制器IC | ST7252 或相容IC | |
| 介面 | RGB 24bit | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 亮面 (Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| LCM供電電壓 | VCC | － | 3.0 | 3.3 | 3.6 | V |
| LCM供電電流 | ICC | - | － | 20 | － | mA |
