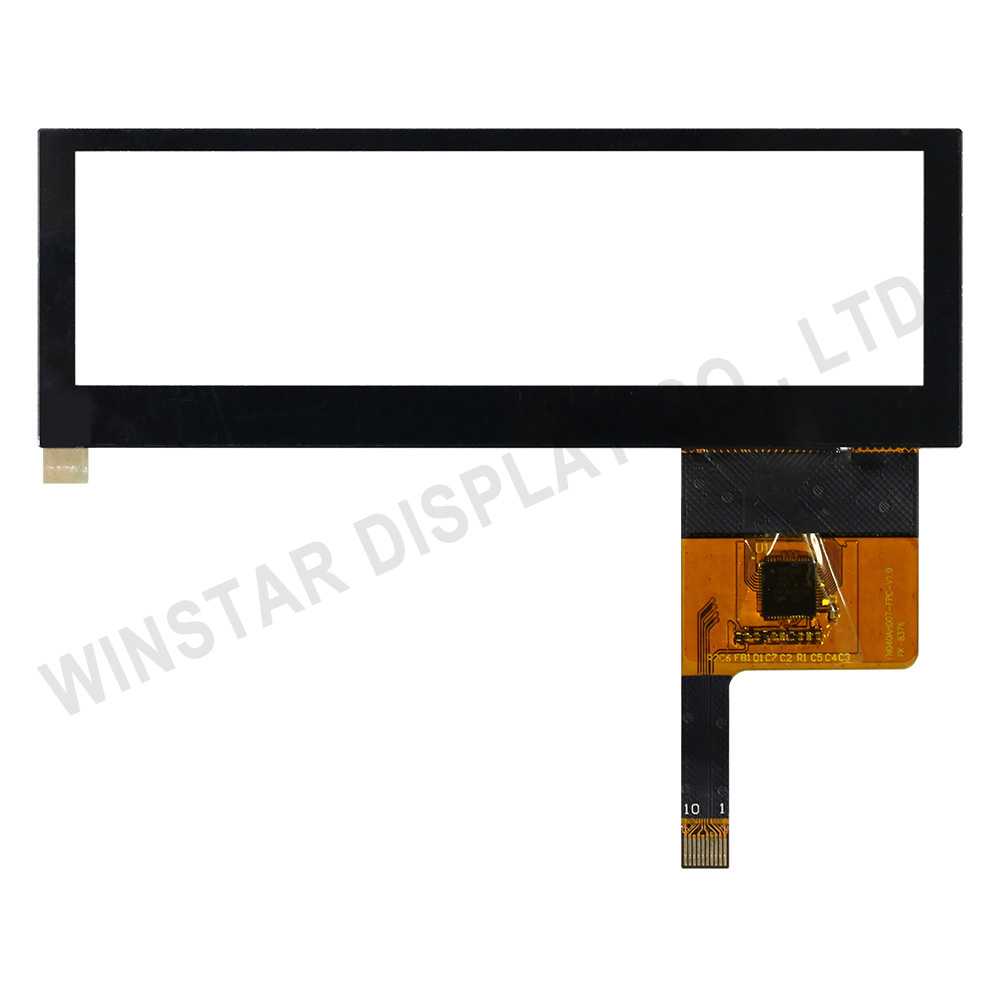

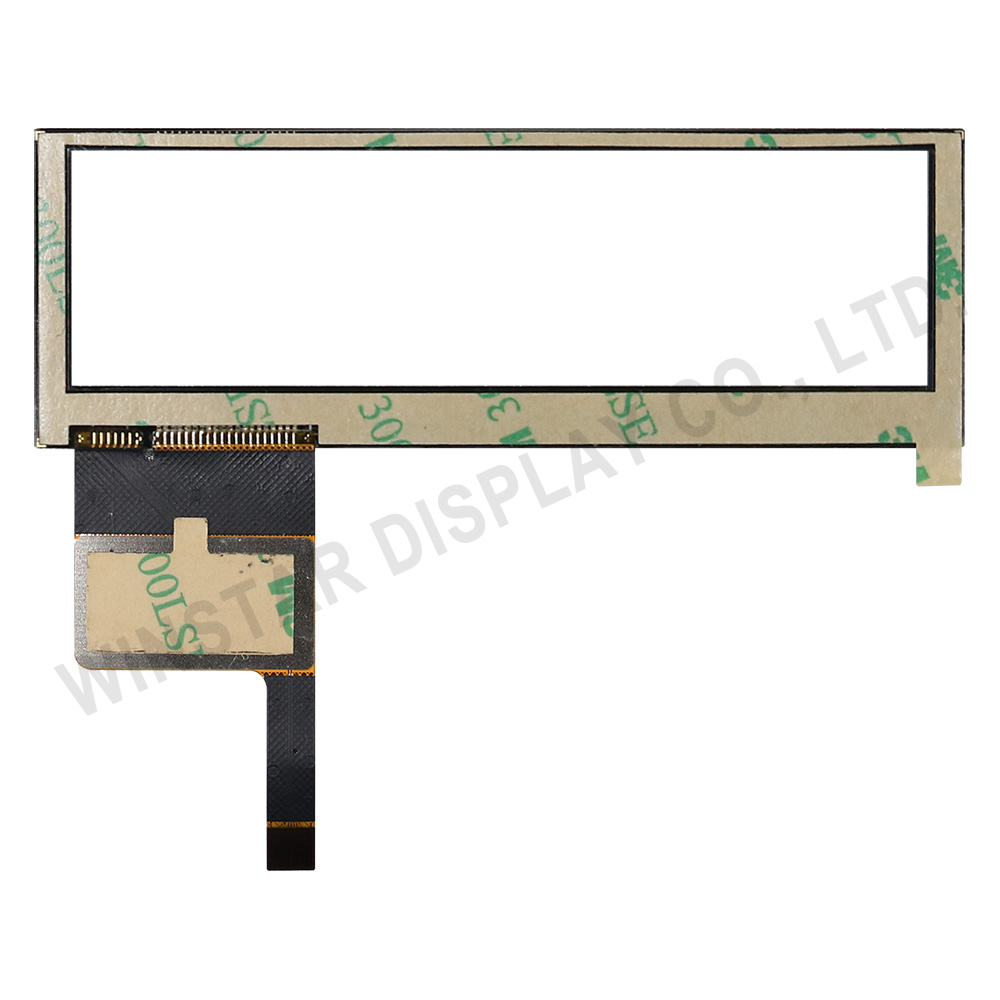

3.9吋投射電容式觸控玻璃

型號 TST0003R9B4111XXXX00

►尺寸: 3.9"
►結構: G-G
►外型尺寸: 104.5×36.0×1.98 mm
►檢視區域: 96.04×26.34 mm
►介面: I2C
►驅動IC: CYTMA568
►類型: 投射電容式

產品敘述

TST0003R9B4111XXXX00 為一款搭載 CYTMA568 的 3.9 吋五點投射式電容觸控面板。其 I2C 介面可快速整合於工業設備、智慧裝置或 HMI 應用中,支援寬廣的操作溫度範圍 (-30~85℃)。

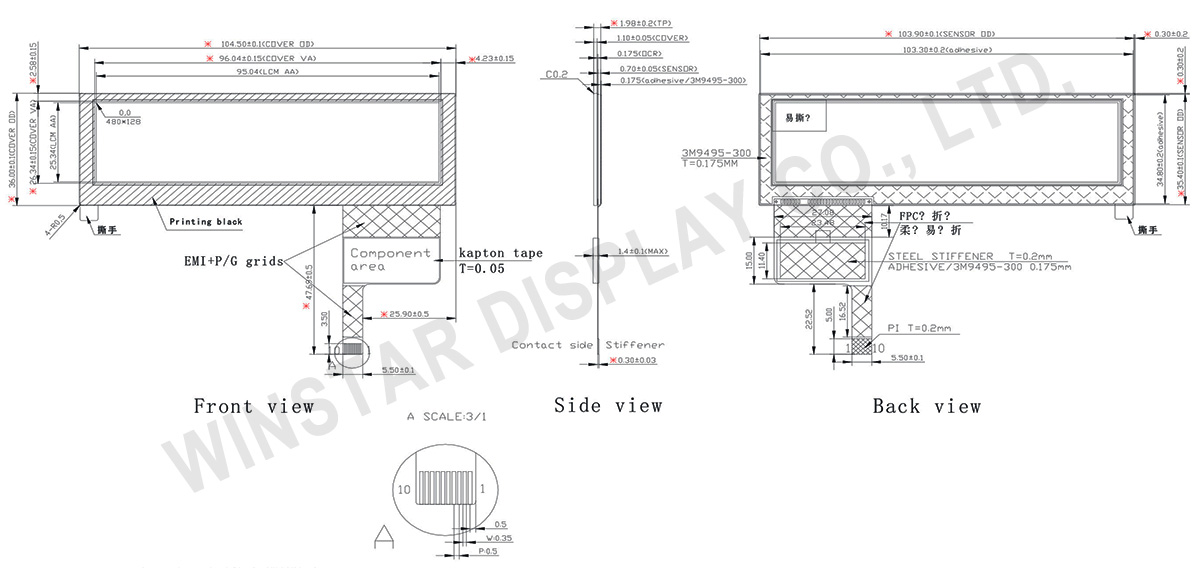

規格圖

3.9" Touch Screen, 3.9 inch Projected Capacitive Touch Panel - TST0003R9B4111XXXX00 - Winstar Display

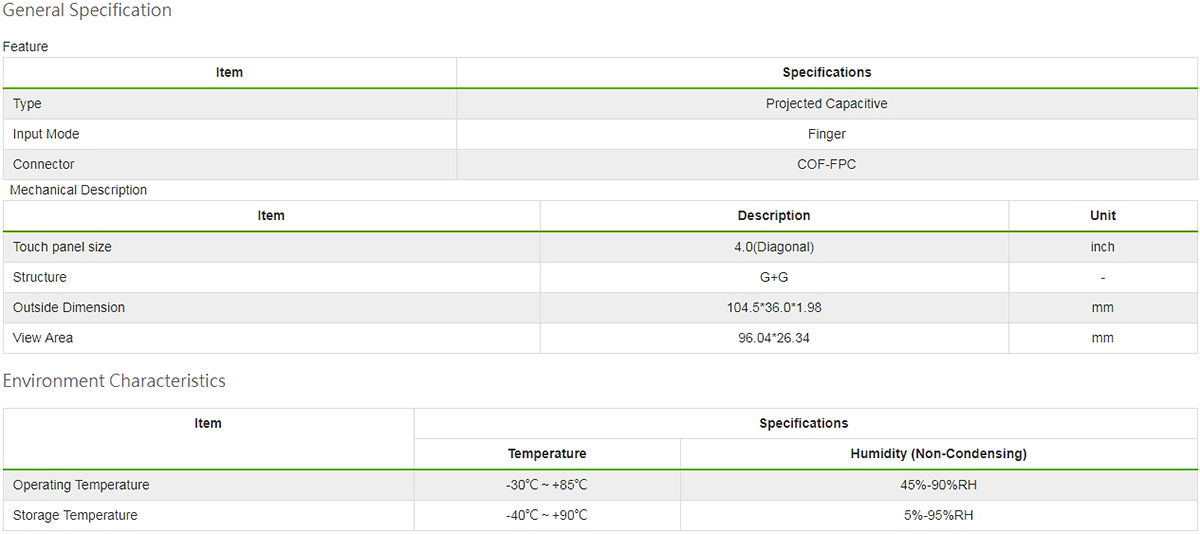

產品規格

規格說明

特色

項目 產品規格
類型 電容式觸控面板(PCAP)
輸入模式 手指
連接器 COF-FPC

機械描述

項目 產品規格 單位
觸控面板尺寸 4.0(對角線)
結構 G+G -
外型尺寸 104.5*36.0*1.98 mm
檢視區域 96.04*26.34 mm

環境特性

項目 規格
溫度 濕度(非凝結)
工作溫度 -30℃~+85℃ 45%-90%RH
儲存溫度 -40℃~+90℃ 5%-95%RH

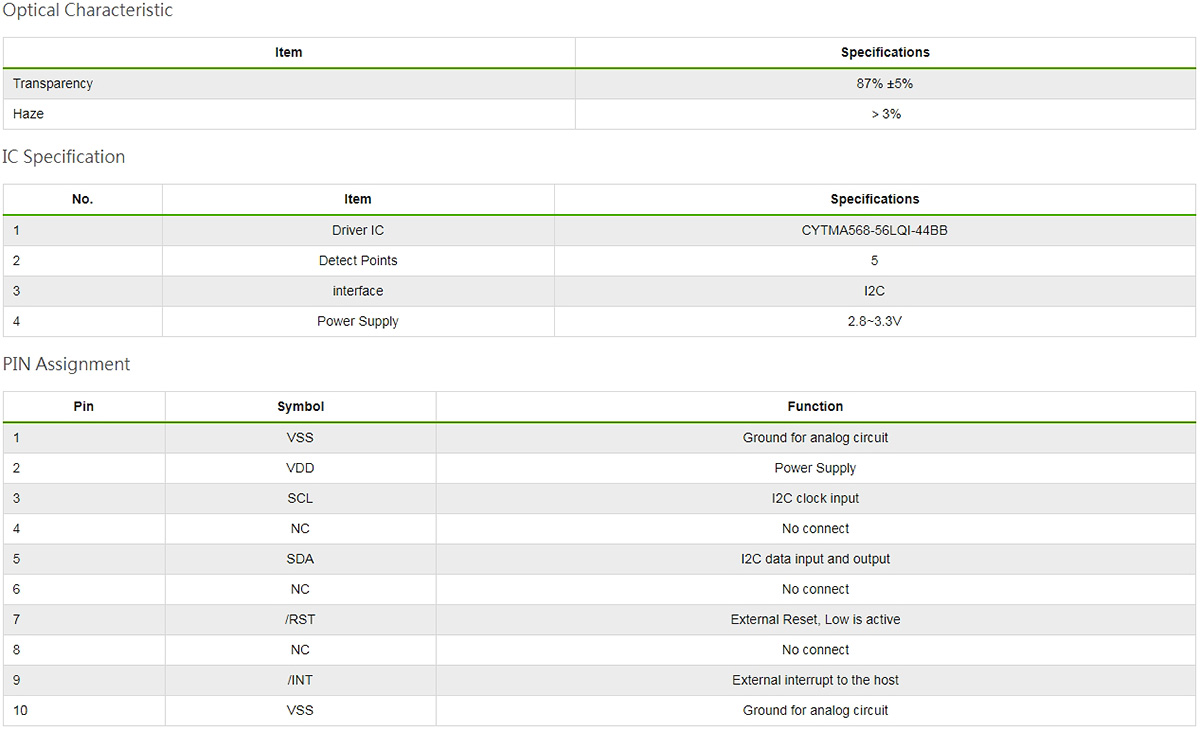

光學特性

項目 規格
透明度 87% ±5%
霧度 >3%

IC 規格

No. 項目 規格
1 驅動IC CYTMA568
2 支援點數 5
3 介面 I2C
4 電源電壓 2.8~3.3V

腳位配置

Pin 符號 功能
1 VSS Ground for analog circuit
2 VDD Power Supply
3 SCL I2C clock input
4 NC No connect
5 SDA I2C data input and output
6 NC No connect
7 /RST External Reset, Low is active
8 NC No connect
9 /INT External interrupt to the host
10 VSS Ground for analog circuit
