Display Inteligente de 4,3 polegadas TFT CAN Bus com Toque Capacitivo (CANopen+GPIO)

Model No. WL0F00043000WGAAESA00

►TFT Tamanho: 4.3 polegadas
►TFT Resolução: 480×272 pontos
►TFT Direção de exibição: 80/80/80/80 (IPS)
►Communication Interface: CAN bus
►Protocolo: CANopen + GPIO
►TFT Tela de Toque: Com painel de toque capacitivo
►Brilho (cd/m²): 400

PDF DOWNLOAD

DEMO CODE ADD TO INQUIRY

PREV. BACK to LIST NEXT

Descrição

O WL0F00043000WGAAESA00 é um módulo TFT Smart Display da série CAN de 4,3 polegadas com suporte a GPIO, que opera como um dispositivo escravo, controlado por um dispositivo mestre via comandos CAN bus para exibir conteúdo e retornar dados de eventos de toque. Ele integra o firmware personalizado da WINSTAR, juntamente com um módulo TFT IPS padrão de 4,3 polegadas (modelo: WF43WTWAEDNGA) e uma PCBA de quatro camadas. O design amigável ao usuário permite um desenvolvimento rápido e econômico de projetos.

Principais Características:

Faixa de Tensão: Suporta uma faixa de tensão de entrada de 5V a 28V, com uma tensão típica de 12V.
Função de Auto-teste: Realiza automaticamente o auto-teste após a inicialização.
Interface de Comunicação CAN Bus: Suporta o protocolo CANopen, com uma taxa de baud padrão de 250Kbps.
Armazenamento: Memória flash interna de 16MB para armazenar fontes e imagens.
Tela Sensível ao Toque: Suporta a tecnologia Projected Capacitive Touch (PCAP).
Buzzer Integrado: Fornece alertas sonoros.
Suporte a Plataforma: O host do conjunto de demonstração suporta múltiplas plataformas, incluindo computadores (com dongle USB-to-CAN), MCUs e Raspberry Pi (com PiCAN2).
Suporte a GPIO: Suporta 8 GPIOs bidirecionais com níveis de lógica TTL de 3,3V, podendo ser configurados usando o WINSTAR Smart Display GUI Builder.

Suporte a Software e Desenvolvimento:

WINSTAR GUI Builder: Sem necessidade de codificação. Este IDE baseado em Windows permite que os usuários projetem e simulem GUIs personalizadas usando uma interface de arrastar e soltar, entregando resultados WYSIWYG (O que você vê é o que você recebe) e simplificando o processo de desenvolvimento. (►Link para Introdução ao GUI Builder ►Guia do Usuário do GUI Builder)
Suporte STMicroelectronics: O display é alimentado pelo microcontrolador da série STM32F e suporta as ferramentas de desenvolvimento da ST, incluindo TouchGFX e STM32CubeIDE, para um suporte completo ao desenvolvimento.

Seja usando o GUI Builder ou as ferramentas de desenvolvimento da ST, o WL0F00043000WGAAESA00 é uma solução poderosa e fácil de integrar para displays inteligentes, ajudando os clientes a levar rapidamente seus projetos de displays embarcados à vida.

Experimente antes de comprar!

Entre em contato conosco para baixar o WINSTAR GUI Builder.

Os produtos Smart Display são projetados com o controlador STMicroelectronics (ST), que suporta ferramentas de desenvolvimento da ST, como TouchGFX e STM32CubeIDE. Você também pode usar as ferramentas ST para projetar módulos Smart Display WINSTAR além do GUI Builder.

TouchGFX: Um software gráfico avançado gratuito, otimizado para microcontroladores STM32.
STM32CubeIDE: Uma plataforma de desenvolvimento C/C++ avançada com configuração de periféricos, geração de código, compilação de código e recursos de depuração para microcontroladores e microprocessadores STM32.
STM32CubeMX: Uma ferramenta gráfica que permite uma configuração muito fácil dos microcontroladores STM32, assim como a geração do código de inicialização C correspondente para o núcleo Arm® Cortex®-M ou uma Árvore de Dispositivos Linux® parcial para o núcleo Arm® Cortex®-A, através de um processo passo a passo.
STM32CubeProg: Uma ferramenta de software tudo-em-um multi-OS para programar produtos STM32. Ela fornece um ambiente fácil de usar e eficiente para ler, escrever e verificar a memória dos dispositivos através da interface de depuração (JTAG e SWD) e da interface do bootloader (UART, USB DFU, I2C, SPI e CAN).

Se você comprou um WINSTAR Smart Display e deseja desenvolvê-lo com TouchGFX, entre em contato conosco através do nosso site para obter o código inicial.

Também oferecemos um conjunto de demonstração com todos os acessórios necessários para realizar seu design de GUI em displays inteligentes.

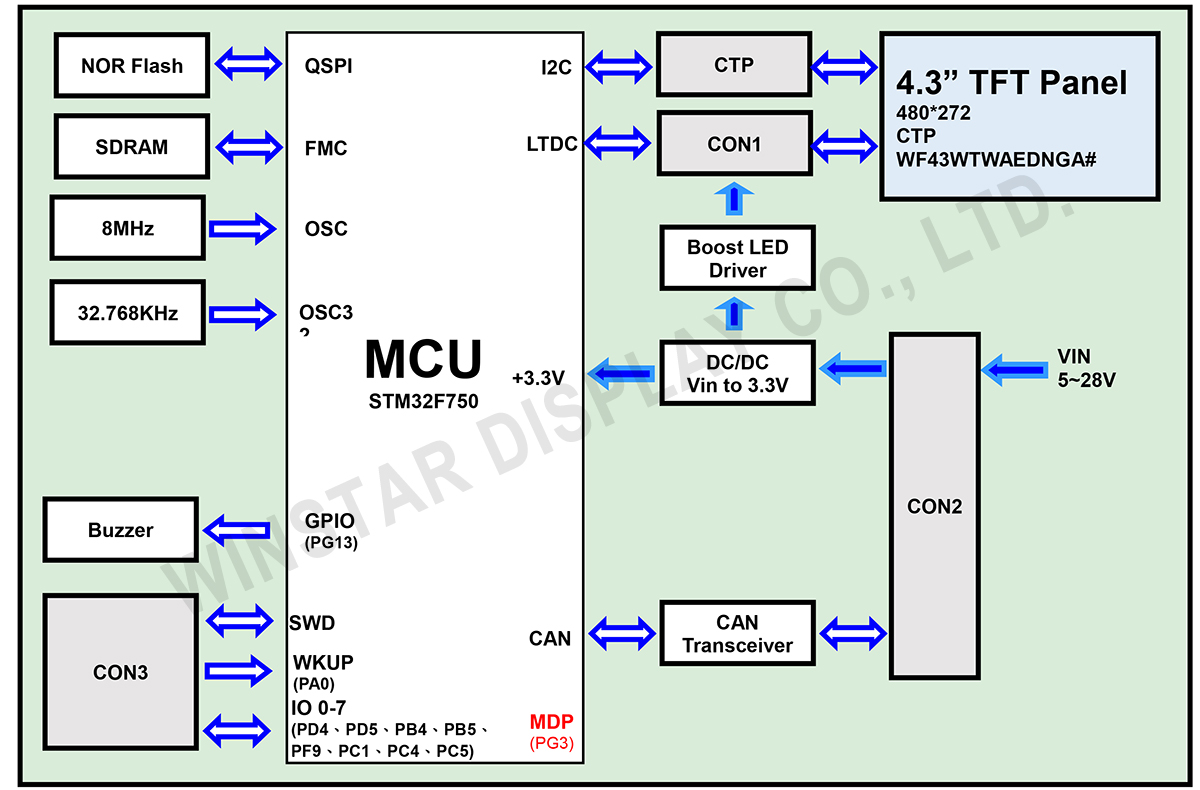

DRAWING

4.3 inch Smart Display CAN Bus TFT with Capacitive Touch (CANopen+GPIO) - WL0F00043000WGAAESA00

SPECIFICATIONS

Especificações Gerais

Item	Valor Padrão	Unidade
Tensão de operação	5-28	Vdc
Interface de comunicação	CAN bus	-
MCU	STM32F750	-
Memória Flash	16	MB
Tamanho do display LCD	4,3	polegadas
Matriz de pontos	480 × 3RGB × 272(TFT)	pontos
Dimensão do módulo	119.3(W) × 67.2(H) × 13(D)	mm
Área ativa	95.04(W) × 53.856 (H)	mm
Distância entre pontos	0.198 (W) × 0.198(H)	mm
Brilho	Min:300; Typ:400	cd/m2
Tipo LCD	TFT, Preto, Transmissivo
Ângulo de exibição	80/80/80/80
Relação de aspecto	16:9
Tela de Toque	painel de toque capacitivo (PCAP)
Superfície	Reflexo

Classificações Máximas Absolutas

Item	Símbolo	Valor Min	Valor Típico	Valor Máximo	Unidade
Temperatura de operação	TOP	-30	－	+80	℃
Temperatura de armazenamento	TST	-30	－	+80	℃

Características Eletrônicas

Item	Símbolo	Valor Min	Valor Típico	Valor Máximo	Unidade
Supply Voltage	VCC	5	12	28	V
Supply Current	ICC	-	180		mA
I/O pin Voltage	-	-	-	3.3	V

BOM

Item	DESCRIÇÃO
LCM	WF43WTWAEDNGA#
PCBA	SV10004R300WB00N0104

Função do pino de interface

CN2 definition

Pin	Símbolo	Função	Remark
16	GND	Power GND	Input
15	Reserved	--	--
14	Reserved	--	--
13	VIN	Power +5V~+28V	Input
12	GND	Power GND	Input
11	Reserved	--	--
10	Reserved	--	--
9	Reserved	--	--
8	Reserved	--	--
7	Reserved	--	--
6	GND	Power GND	Input
5	GND	Power GND	Input
4	CAN_L	CAN bus D-	BUS I/O
3	CAN_H	CAN bus D+	BUS I/O
2	GND	Power GND	Input
1	VIN	Power +5V~+28V	Input

CN3 definition

Pin	Símbolo	Função	Remark
16	IO_7	GPIO (PC5)	I/O
15	IO_6	GPIO (PC4)	I/O
14	IO_5	GPIO (PC1)	I/O
13	IO_4	GPIO (PF9)	I/O
12	IO_3	GPIO (PB5)	I/O
11	IO_2	GPIO (PB4)	I/O
10	IO_1	GPIO (PD5)	I/O
9	IO_0	GPIO (PD4)	I/O
8	BOOT0	--	--
7	WKUP	Wake UP (PA0)	Input
6	GND	Power GND	Output
5	NRST	Reset pin for SWD interface	Input
4	SWDIO	Data pin for SWD interface	I/O
3	GND	GND for SWD interface	Output
2	SWCLK	CLK pin for SWD interface	Input
1	+3V3	3.3V power for SWD interface	Output

CAN_TM definition:

Pin	Status	Função	Remark
1 2	Open	Switch off terminal resistance 120Ω	Default
1 2	Short	Activate terminal resistance 120Ω	--
