Home Produtos Display Inteligente Display CAN WL0F00043000WGAAASA00

Smart Display TFT de 4,3 polegadas CAN Bus com tela capacitiva projetada (CANopen)

Model No. WL0F00043000WGAAASA00

►TFT Tamanho: 4.3 polegadas
►TFT Resolução: 480×272 pontos
►TFT Direção de exibição: 80/80/80/80 (IPS)
►Communication Interface: CAN bus
►Protocolo: CANopen
►TFT Tela de Toque: Com painel de toque capacitivo
►Brilho (cd/m²): 400

Descrição

O modelo WL0F00043000WGAAASA00 é um display TFT de 4,3 polegadas da série de Display Inteligente CAN que executa o protocolo CANopen via comando CAN bus para reproduzir o conteúdo de exibição na tela e retornar os dados de eventos de toque com objetos de protocolo. O modelo WL0F00043000WGAAASA00 é integrado com um módulo IPS TFT padrão WF43WTWAEDNGA de 4,3 polegadas e um PCBA de 4 camadas com código de firmware integrado que é desenvolvido pela equipe de PD da WINSTAR. Esta TFT de 4,3" da série de Display Inteligente CAN é um produto fácil de usar, que permite aos clientes de criarem a sua própria interface de usuário IU sem escrever uma linha de código de forma econômica. Este Display Inteligente de 4,3" pode usar o computador com o dongle USB2CAN ou Raspberry Pi (+PiCAN2) ou mesmo a escala MCU como o Arduino( adaptador +CAN) como plataforma HOST. A WINSTAR já desenvolveu aplicativos Windows (GUI & GUI Builder) para projeto de GUI de Display Inteligente. O software construtor de interface gráfica de usuário GUI da WINSTAR foi projetado para que os clientes possam simular seu projeto de interface de usuário IU com antecedência usando a função de pré-visualização do Widget; além disso, os clientes podem criar seus objetos de interface de usuário IU ideais por si mesmos usando este software e depois fazer a simulação para verificar o projeto de interface do usuário IU sem o módulo de hardware. O software construtor de interface gráfica de usuário GUI da WINSTAR suporta apenas o sistema Windows; ele pode satisfaz o requisito What You See Is What You Get (WYSIWYG).

Os produtos de Display Inteligente são projetados com um controlador STMicroelectronics (ST) que suporta ferramentas de desenvolvimento ST como TouchGFX e STM32CubeIDE. Você também pode usar ferramentas ST para projetar módulos de Display Inteligente da Winstar além do construtor GUI.

  • TouchGFX: Uma estrutura de software gráfica gratuita e avançada optimizada para micro-controladores STM32.
  • STM32CubeIDE: Uma plataforma de desenvolvimento avançada C/C++ com configuração periférica, geração de código, compilação de código, e recursos de depuração de erros para microcontroladores e microprocessadores STM32.
  • STM32CubeMX: Uma ferramenta gráfica que permite uma configuração facilitada dos microcontroladores STM32, bem como a geração do código C de inicialização correspondente para o núcleo Arm® Cortex®-M ou uma árvore de dispositivos Linux® parcial para o núcleo Arm® Cortex®-A, por meio de um processo passo a passo.
  • STM32CubeProg: Uma ferramenta de software completa e compatível com vários sistemas operacionais para programar produtos STM32. Ela oferece um ambiente fácil de usar e eficiente para leitura, gravação e verificação da memória do dispositivo através da interface de depuração (JTAG e SWD) e da interface do carregador de inicialização (UART, USB DFU, I2C, SPI e CAN).


Se você adquiriu um Display Inteligente WINSTAR e deseja desenvolvê-lo com TouchGFX, entre em contato conosco através do nosso site para obter o código inicial.

A série de Display Inteligente CAN da WINSTAR é realmente uma escolha "inteligente" para os clientes. Há muitas características e funções importantes para este novo display inteligente CAN TFT de 4,3" lançado como mostrado abaixo:

  • Tensão operacional 5-24V CC
  • Auto-teste de inicialização & Tela de Abertura (Splash)
  • Interface de comunicação CAN bus
  • Suporta o protocolo CANopen, taxa de bauds padrão a 250Kbps
  • Memória flash integrada de 16 MB, para armazenar fontes e dados do dicionário de objetos.
  • Suporta a tela tátil Capacitiva Projetada (PCAP)
  • Alarme incorporado.
  • HOST pode ser usado em múltiplas plataformas, como Computador (com USB para CAN Dongle), MCU, Raspberry Pi (com PiCAN2).
  • Desenhe a interface de usuário IU sem escrever uma linha de código através de um Construtor de GUI - (Interface Gráfica do Usuário) da WINSTAR! (Link para Introdução ao GUI Builder)


Try before you buy! Contact us to download WINSTAR GUI Builder application.

Também fornecemos um conjunto de demonstração com todos os acessórios necessários para você realizar seu design de GUI nos displays.
Também fornecemos um conjunto de demonstração com todos os acessórios necessários para você realizar seu design de GUI nos displays.

DRAWING

Smart Display 4.3 inch CAN Bus TFT with Projected Capacitive Touch (CANopen), CAN Open Display - WL0F00043000WGAAASA00

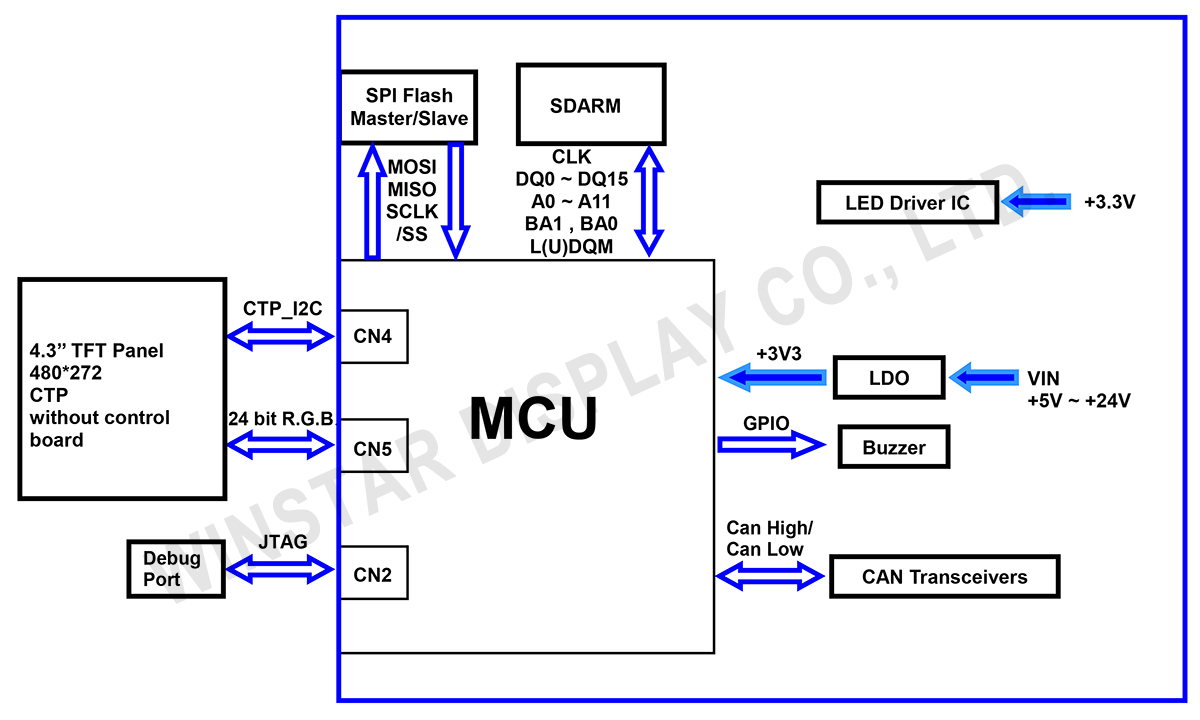

SPECIFICATIONS

Especificações Gerais

Item Valor Padrão Unidade
Operating voltage 5-24 Vdc
Communication Interface CAN bus N/A
MCU STM32F750 N/A
Flash Memory 16 MB
SDRAM Frequency 108 MHz
Tamanho 4,3 polegadas
Matriz de pontos 480 × RGB × 272(TFT) pontos
Dimensão do módulo 119.3(W) × 67.2(H) × 12.45(D) mm
Área ativa 95.04(W) × 53.856 (H) mm
Distância entre pontos 0.198 (W) × 0.198(H) mm
Tipo de luz de fundo TFT, Preto, Transmissivo
Ângulo de exibição 80/80/80/80
Relação de aspecto 16:9
Tela de Toque painel de toque capacitivo (PCAP)
Superfície Reflexo

Classificações Máximas Absolutas

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Temperatura de operação TOP -30 +80
Temperatura de armazenamento TST -30 +80

Características Eletrônicas

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Supply Voltage VCC 5 12 24 V
Supply Current ICC - 170   mA

BOM

Item DESCRIÇÃO
LCM WF43WTWAEDNGA#
PCBA SV10004R300WA00N0108

Função do pino de interface

CN1 definition

Pin Símbolo Função Remark
1 GND GND Output
2-3 NC -- --
4 +5V VIN Input
5 GND GND Output
6-7 NC -- --
8 +5V VIN Input
9-10 NC -- --
11-12 GND GND Output
13 CAN_Low CAN bus D- I/O
14 CAN_High CAN bus D+ I/O
15 GND Power GND Input
16 +5V Power +5V ~ +24V Input


CN2 definition

Pin Símbolo Função Remark
1-9 NC -- --
10 GND GND Output
11 JTAG_SWDO Data pin for JTAG interface I/O
12 NRST Reset pin for JTAG interface Input
13 JTAG_SWDI Data pin for JTAG interface I/O
14 GND GND for JTAG interface Output
15 JTAG_SWCLK CLK pin for JTAG interface Input
16 VDD3V 3.3V power for JTAG interface Output
