產品敘述

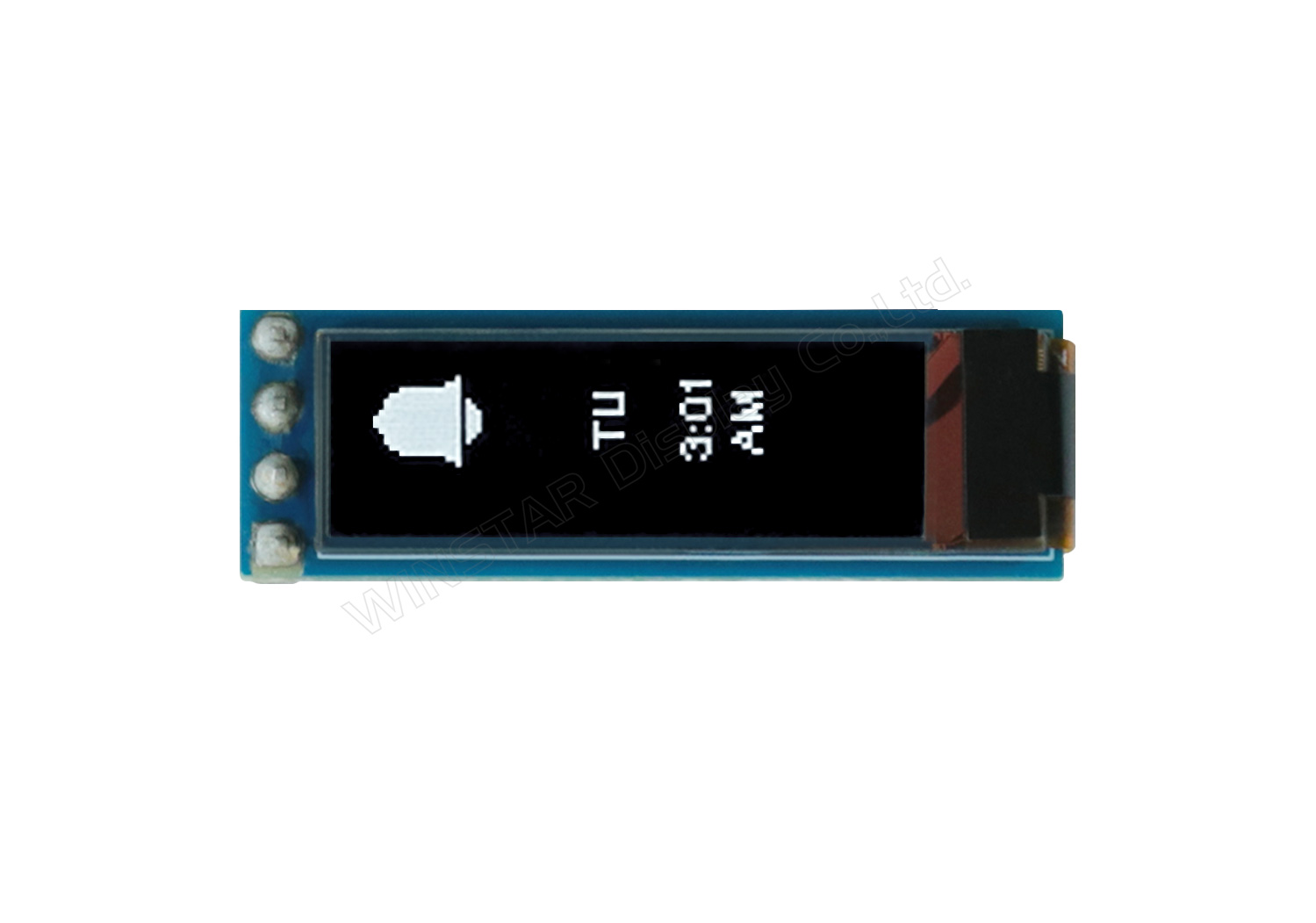

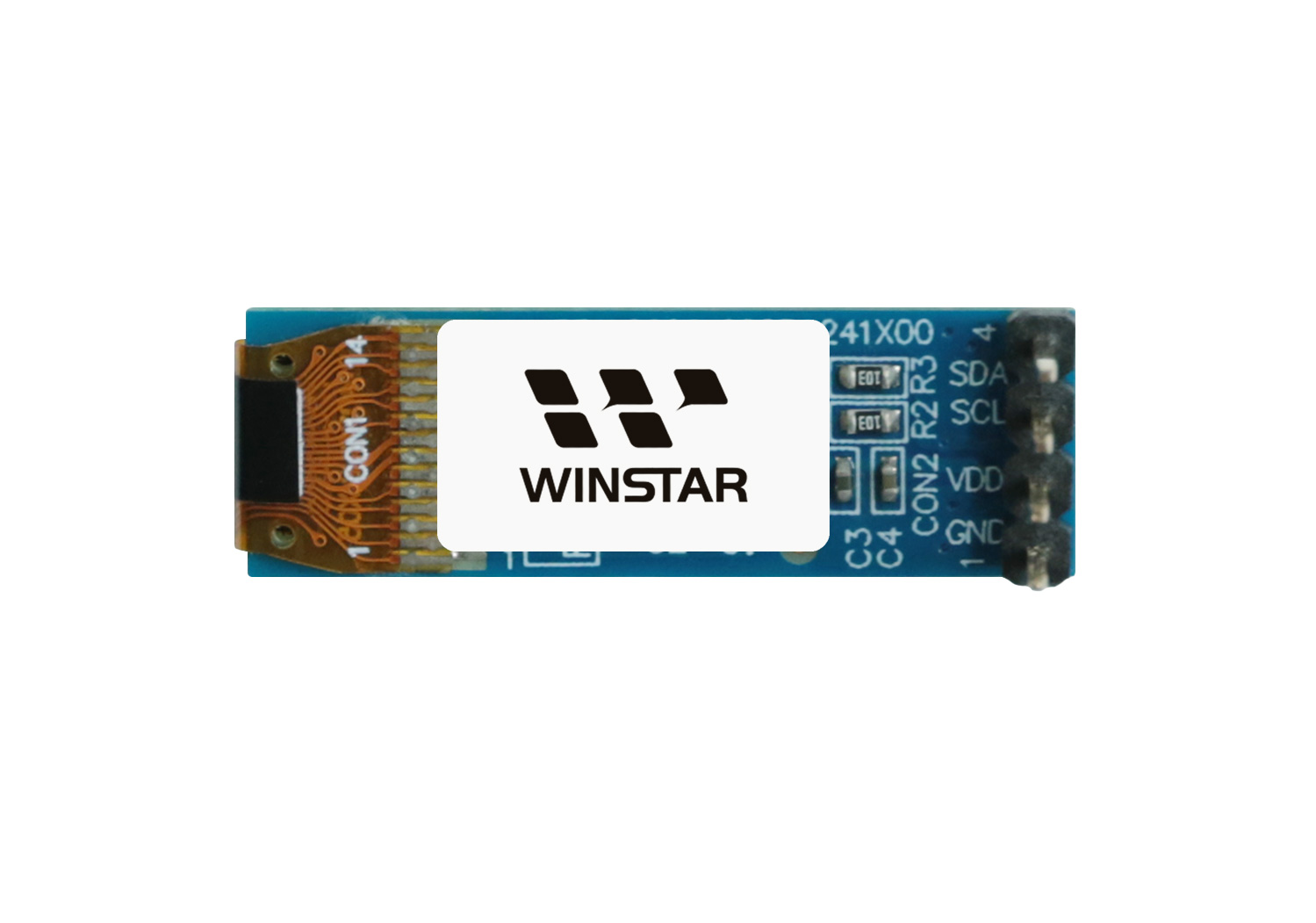

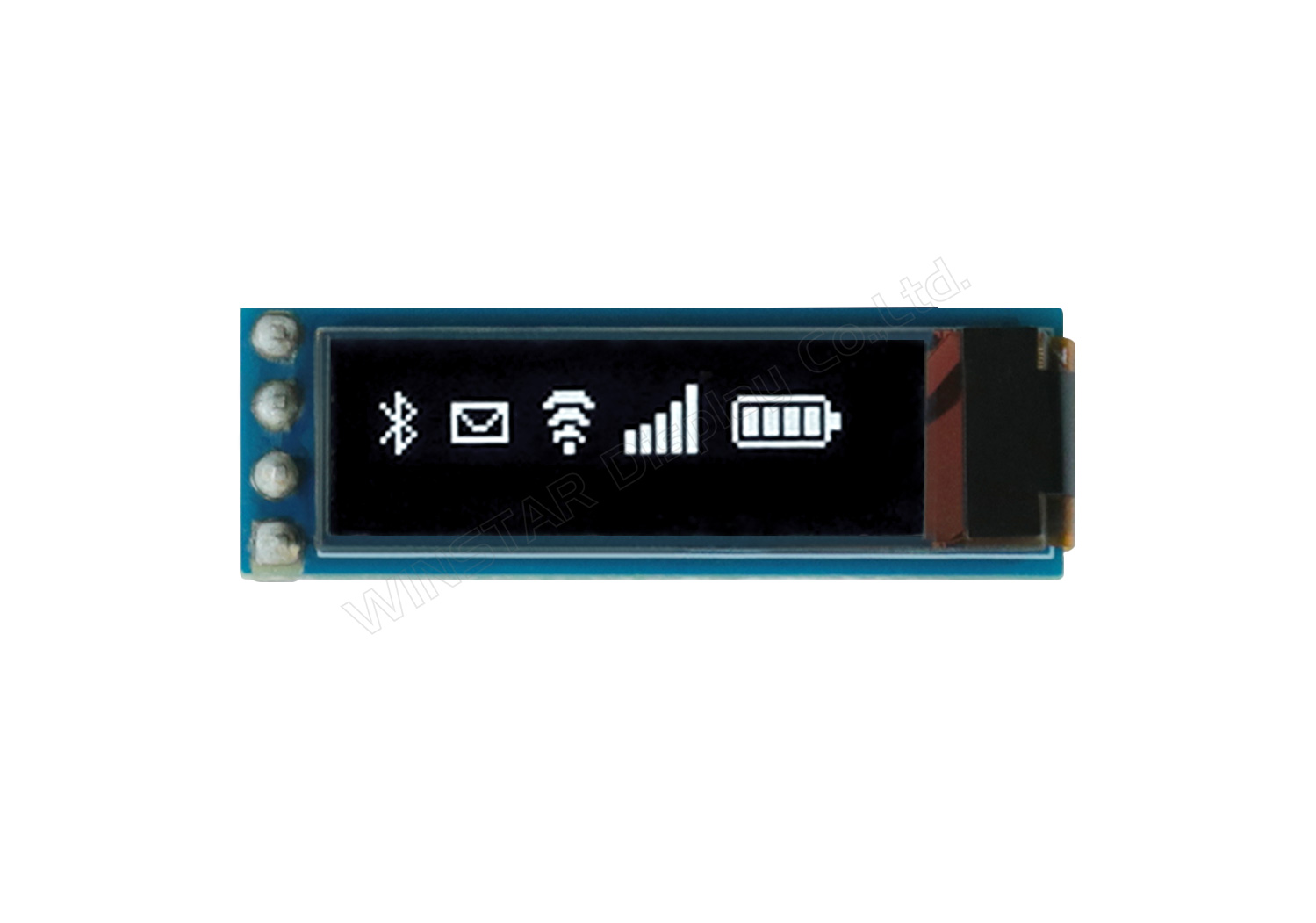

WEA009616B為COG結構0.69吋繪圖型OLED顯示器模組，顯示畫面由96x16 dots組成。模組特色設計有PCB板、以螺絲孔方式固定，Interface為標準排PIN(2.54mm pin hole)，方便客戶連接到產品上。此OLED模組內建SSD1306支援I2C介面;驅動方式1/16 duty。WEA009616B邏輯電源電壓範圍2.8V~3.3V，typical value 3V。50%顯示畫面耗電流為4mA @ 3.0VCC (白色)。PCB板上已經設計了升壓電路，因此您只需提供一組VDD電壓即可使用。此型號OLED模組可支援內部升壓及外部供電。
此OLED模組為COG加上PCB結構，適合運用在可攜式設備、醫療設備、儀器等。模組操作溫度範圍-30~+70°C；儲存溫度範圍-30~+70°C。

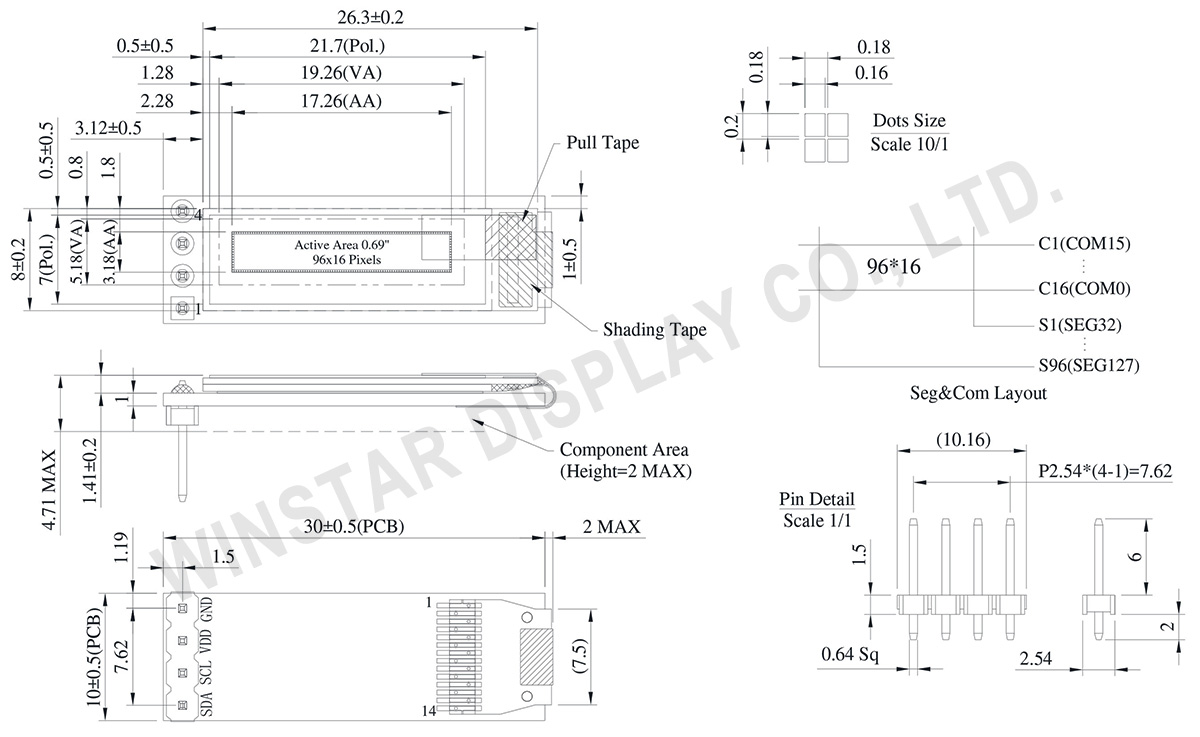

規格圖
Data source of: WEA009616BWPP3N0Y000
產品規格
Pin功能定義
| No. | 符號 | 功能 |
|---|---|---|
| 1 | GND | This is a ground pin. |
| 2 | VDD | 2.8 ~ 3.3V Power supply pin for core logic operation. |
| 3 | SCL | The serial clock input |
| 4 | SDA | The serial data input/output |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 解析度 | 96 × 16 Dots | － |
| 模組尺寸 | 30.0 × 10.0 × 4.71(Max) | mm |
| 有效區域 | 17.26 × 3.18 | mm |
| 像素大小 | 0.16 × 0.18 | mm |
| 像素間距 | 0.18 × 0.20 | mm |
| 顯示模式 | 被動矩陣 | |
| 顯示顏色 | 單色 | |
| 驅動方式 | 1/16 Duty | |
| IC | SSD1306 | |
| 介面 | I2C | |
| 尺寸 | 0.69 吋 | |
最大絕對額定值
| 參數 | 符號 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|
| 邏輯電源電壓 | VDD | 0 | 4.0 | V |
| 工作溫度 | TOP | -30 | +70 | °C |
| 儲存溫度 | TSTG | -30 | +70 | °C |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD | － | 2.8 | 3.0 | 3.3 | V |
| 輸入高電壓 | VIH | － | 0.8×VDD | － | VDD | V |
| 輸入低電壓 | VIL | － | 0 | － | 0.2×VDD | V |
| 輸出高電壓 | VOH | － | 0.9×VDD | － | VDD | V |
| 輸出低電壓 | VOL | － | 0 | － | 0.1×VDD | V |
| Display 50% Pixel on | IDD | － | － | 4 | 8 | mA |
