0.71吋 48x64 窄邊框超薄微型 OLED 顯示器 - WEO004864A

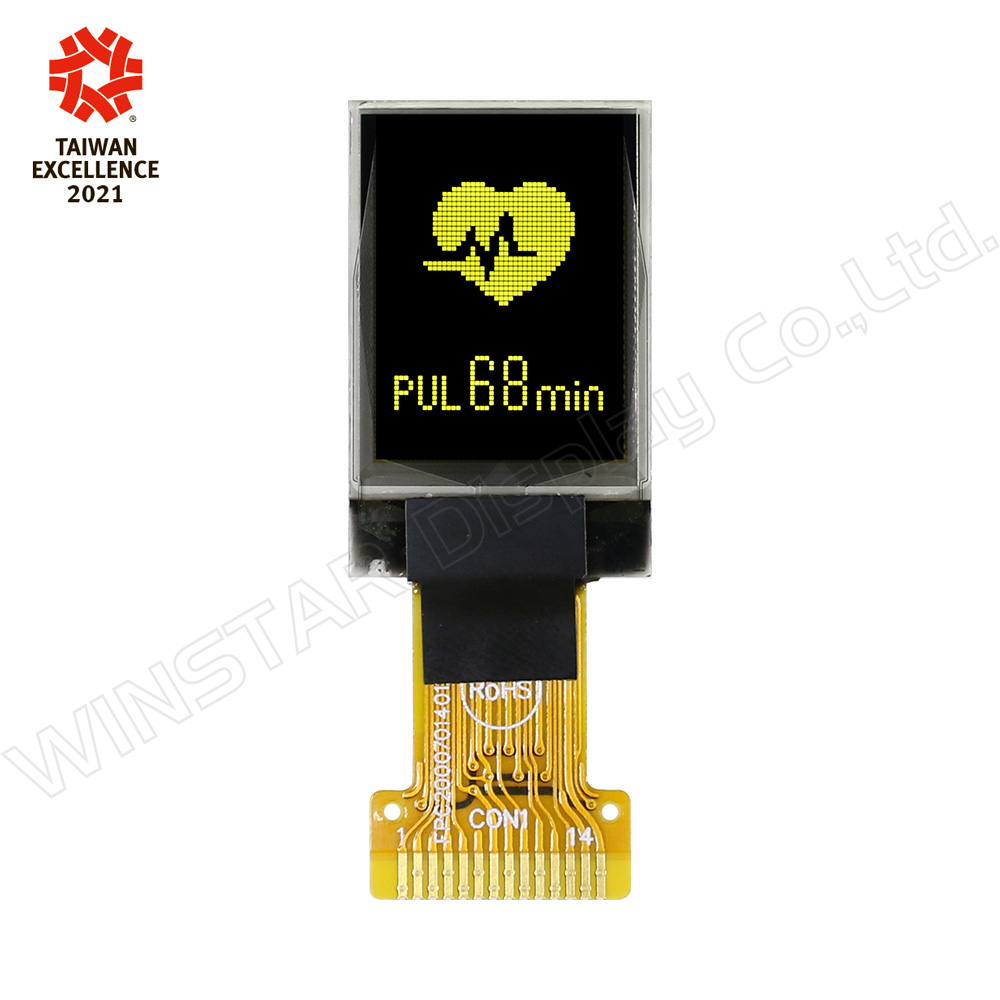

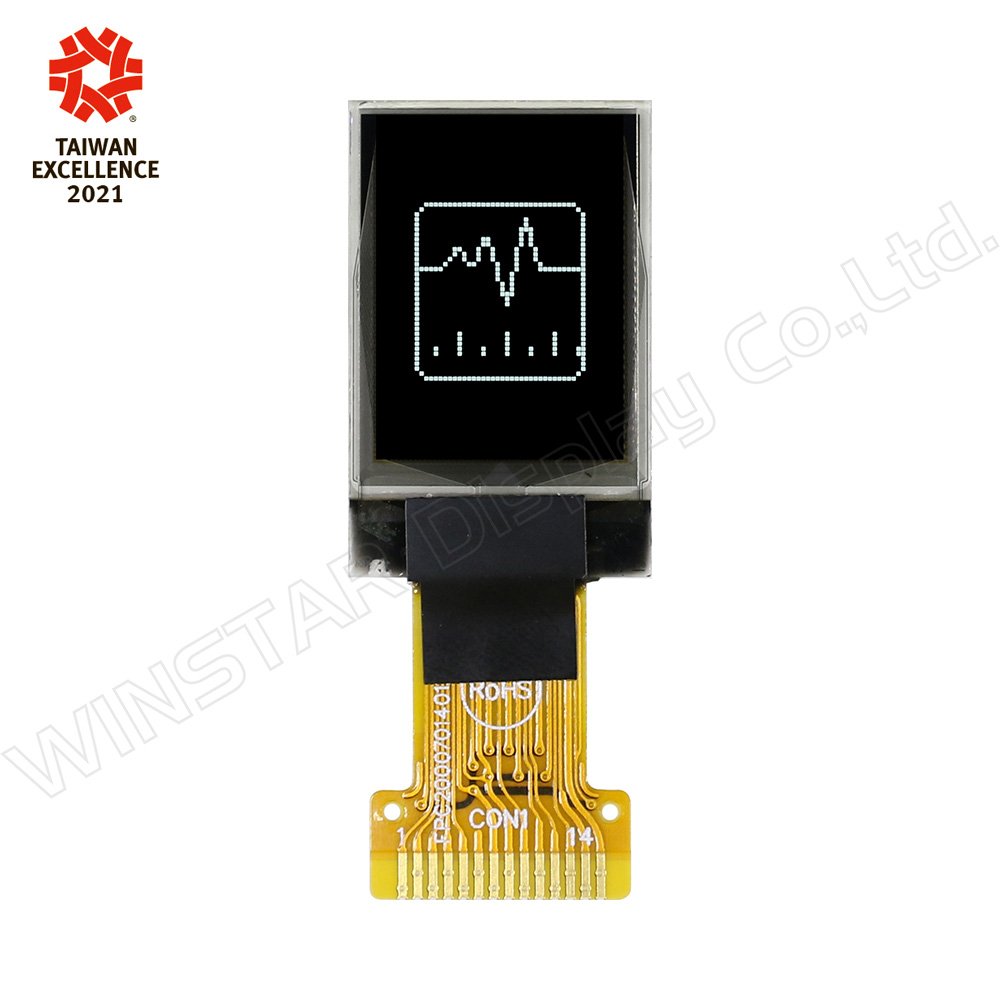

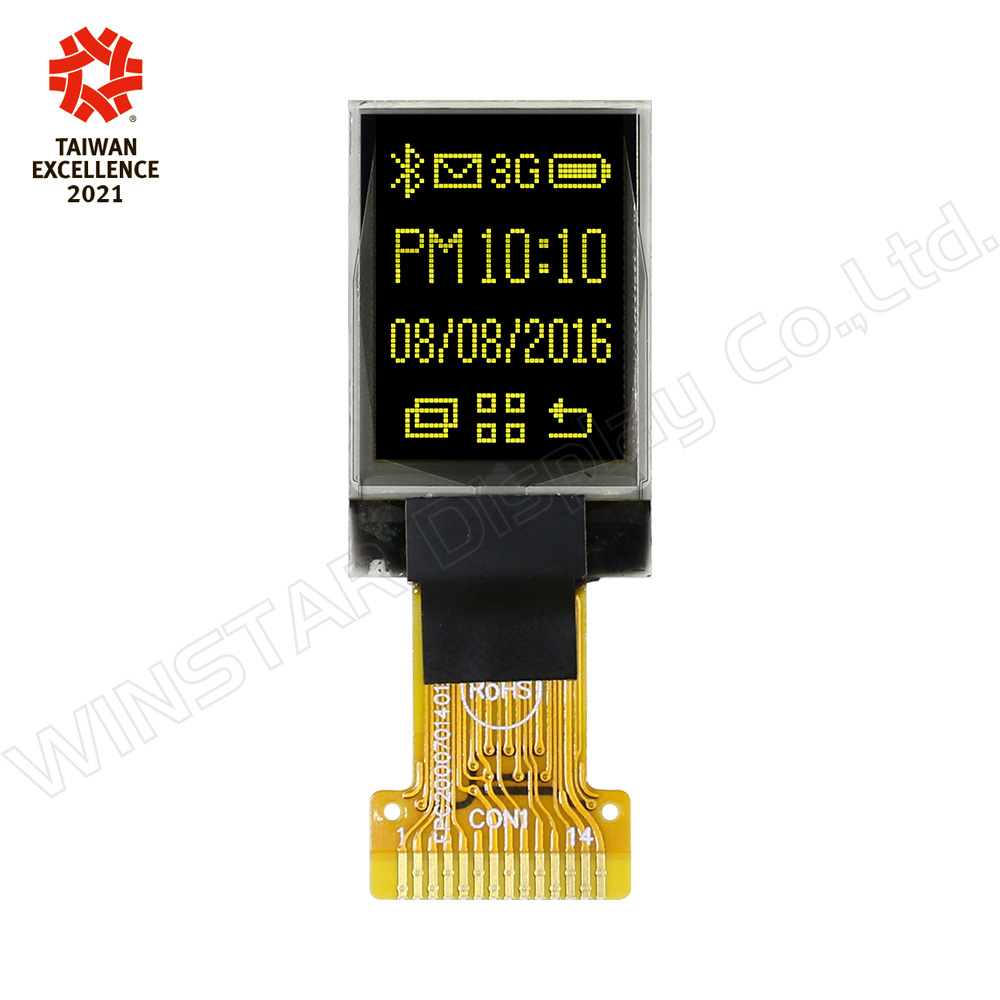

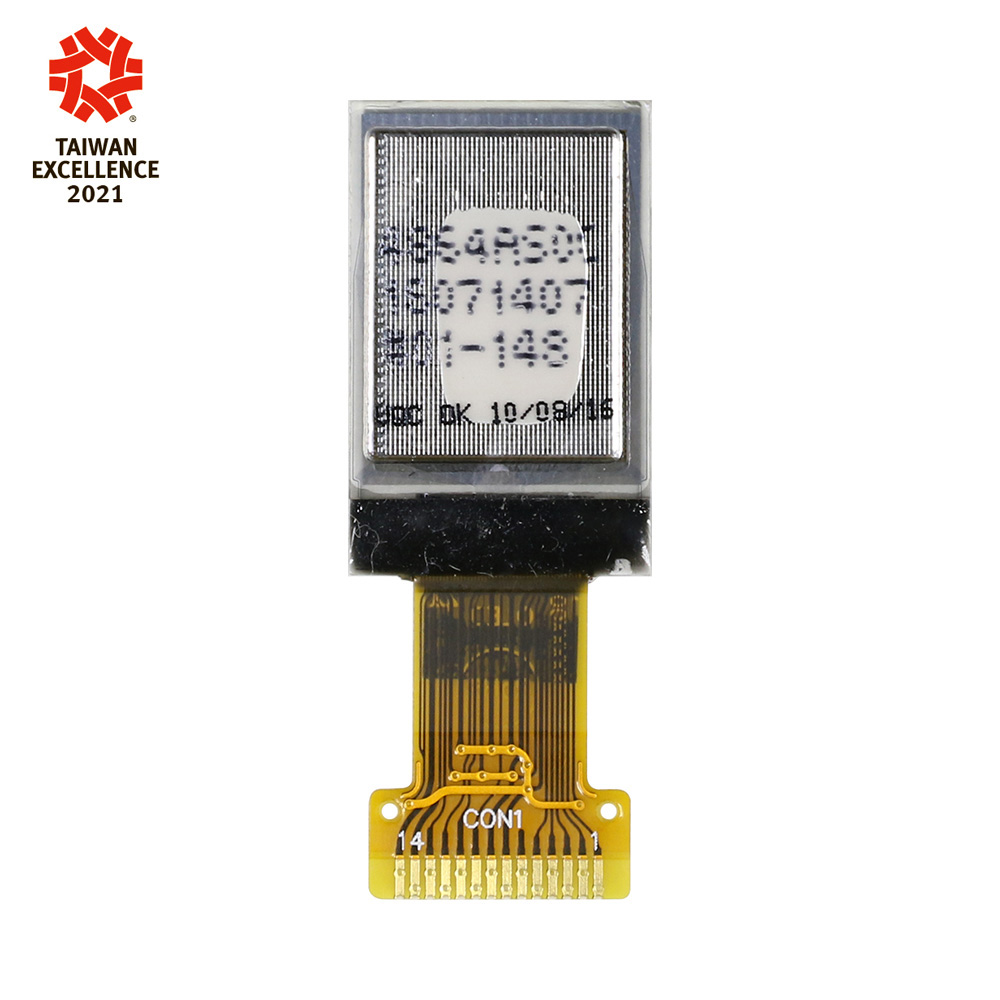

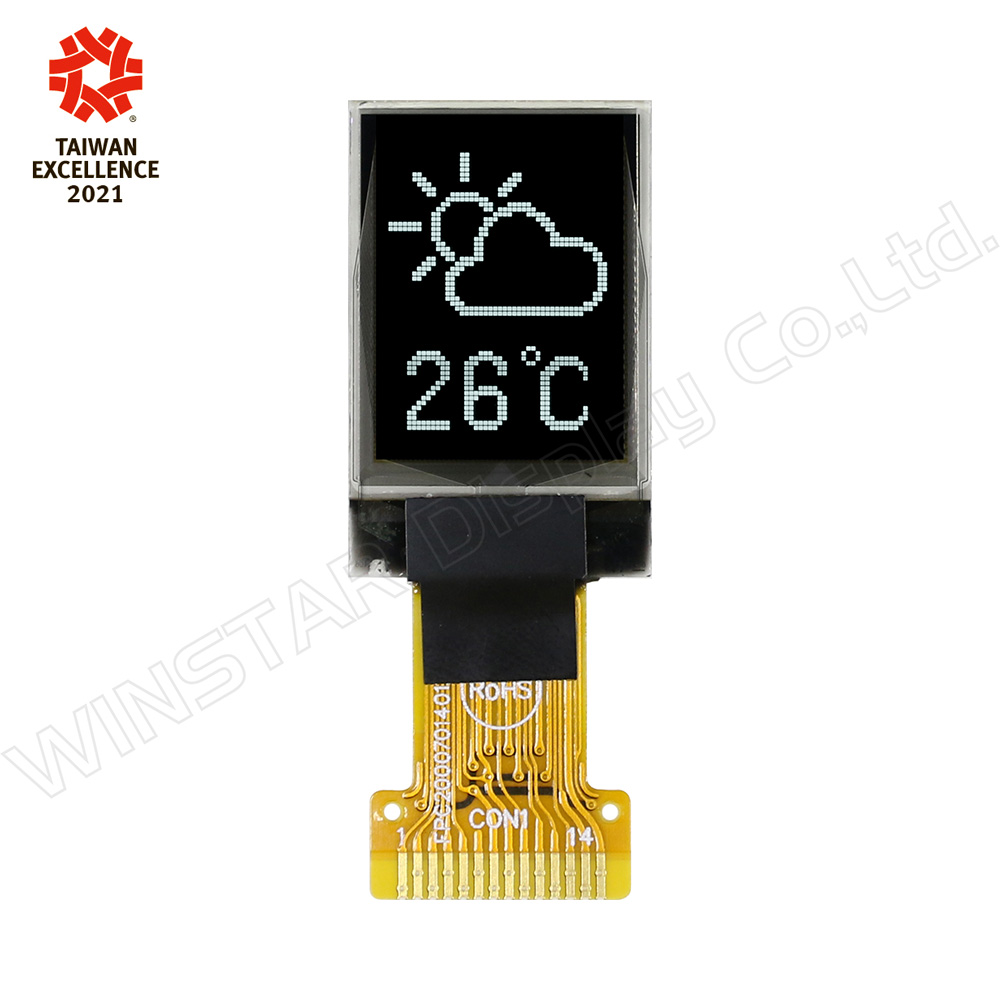

0.71吋 48x64 窄邊框超薄微型 OLED 顯示器

型號 WEO004864A

►類型: 繪圖型
►結構: COG
►尺寸: 0.71 吋
►48 x 64 點陣
►IC：SSD1306
►3V電源電壓
►1/64 duty
►介面:I2C
►發光顏色: 白色 / 黃色
►尺寸適用於穿戴式電子產品
►其它FPC選項請參閱最下方表格說明

PDF下載

索取Demo Code 產品詢問

上一個產品回分類頁下一個產品

產品敘述

WEO004864A是一款0.71吋窄邊框超薄微型OLED顯示器，解析度為48x64點陣的單色PMOLED顯示器模組。該模組的尺寸為13.90 x 22.0 mm，有效區域尺寸為10.54 x 14.70 mm。WEO004864A內建SSD1306控制器，並支援I2C傳輸介面，使用3V電壓驅動。模組的工作溫度範圍為-40℃至+80℃，儲存溫度範圍為-40℃至+85℃。此模組支援直屏模式及橫屏模式，提供更多靈活性。

WEO004864A為薄型COG結構的48x64 OLED顯示器模組，具備有機自發光特性，無須背光源，設計輕巧且具低功耗特性。模組的厚度僅為1.26 mm，非常適合需要極致空間利用的應用。此款0.71吋OLED模組尤其適合穿戴裝置、手環、MP3播放器、錄音筆、手持式裝置、個人健康監測裝置、兒童或年長者GPS定位裝置等。

技術規格方面，WEO004864A模組使用高性能SSD1306控制器，支援1/64 Duty。其高達7.5V的顯示供電電壓可由內建的升壓電路或外部VCC提供，提供更多供電靈活性。顯示模式為被動矩陣，顯示顏色為單色，並且擁有0.220 x 0.230 mm的像素間距（Pixel Pitch）。另外，模組的像素尺寸為0.198 x 0.208 mm。

WEO004864A的低功耗設計，使其非常適用於便攜式或穿戴型設備，且具備耐用的工作溫度範圍，能夠在不同環境下穩定運行。無論是用於可穿戴設備、醫療監測裝置，還是健康追蹤系統，它都能提供清晰、穩定的顯示效果。

歡迎聯絡我們以獲取更多技術支持或定制選項。

可選 FPC

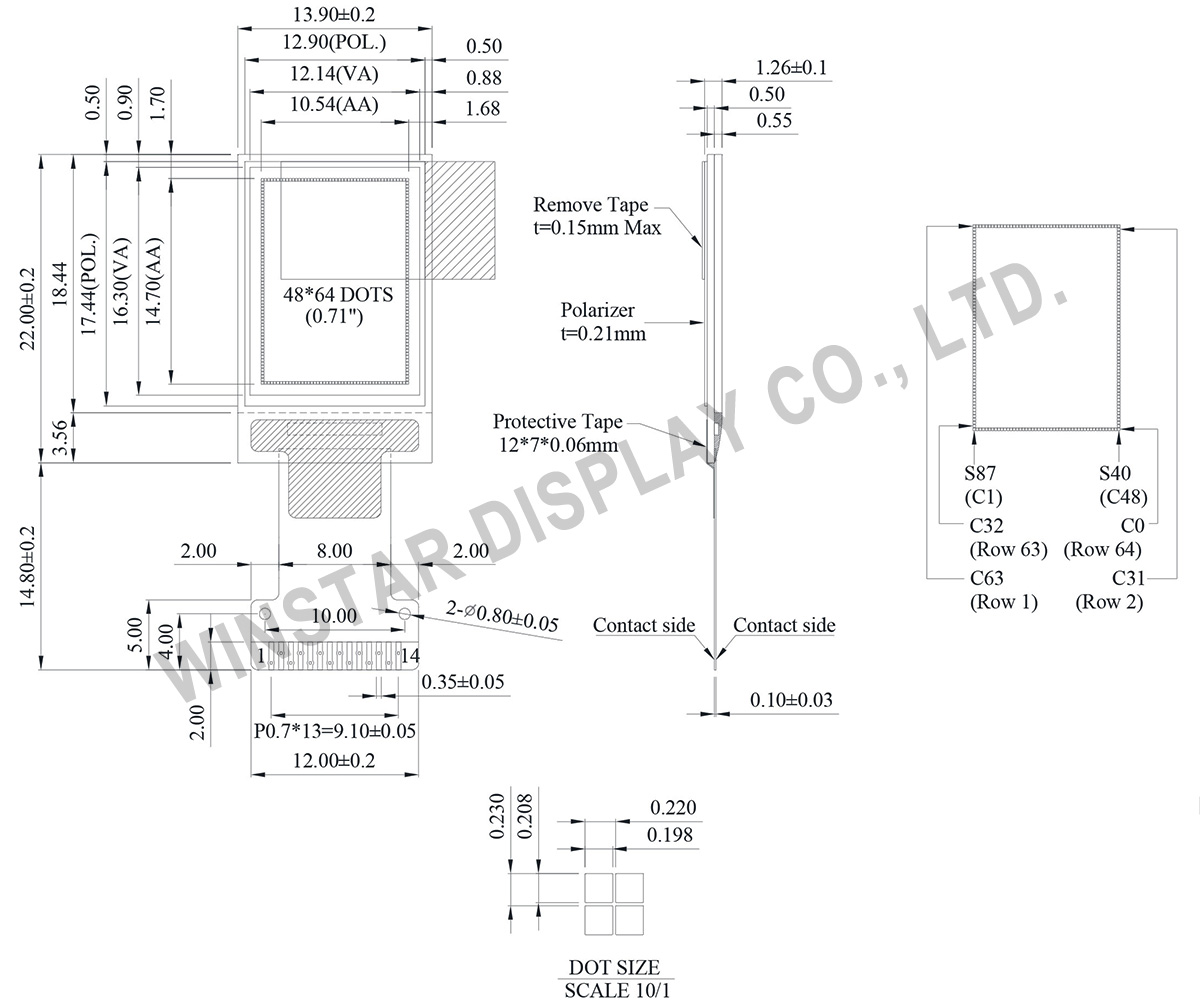

規格圖

0.71 inch Smallest OLED, 48x64 OLED Display with Narrow Bezel Design - WEO004864A

Data source ref: WEO004864AWPP3N00000

產品規格

規格說明

項目	尺寸	單位
點陣(解析度)	48 x 64	Dots
模組尺寸	13.90 x 22.0 x 1.26	mm
有效區域	10.54 x14.70	mm
點間距	0.198 x 0.208	mm
點大小	0.220 x 0.230	mm
顯示模式	被動矩陣
發光顏色	單色
驅動方式	1/64 Duty
IC	SSD1306
介面	I2C
尺寸	0.71 吋

最大絕對額定值

參數	符號	最小值	最大值	單位
邏輯電源電壓	VDD	0	4	V
顯示電源電壓	VCC	0	15	V
工作溫度	TOP	-40	+80	°C
儲存溫度	TSTG	-40	+85	°C

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD	－	1.65	3.0	3.3	V
顯示電源電壓 (由外部提供)	VCC	－	6.0	7.5	8.0	V
電荷幫浦穩壓器電源電壓	VBAT	－	3.0	－	4.2	V
顯示器的電荷幫浦輸出電壓 (Generated by Internal DC/DC)	Charge Pump VCC	－	7.0	7.5	－	V
輸入高電壓	VIH	－	0.8×VDD	－	VDD	V
輸入低電壓	VIL	－	0	－	0.2×VDD	V
輸出高電壓.	VOH	－	0.9×VDD	－	VDD	V
輸出低電壓	VOL	－	0	－	0.1×VDD	V
Display 50% Pixel on (VCC 由外部提供)	ICC	VCC=7.5V	－	10.0	15.0	mA
Display 50% Pixel on (VCC Generated by Internal DC/DC)	IBAT	－	－	15.0	25.0	mA

Pin功能定義

No.	符號	功能說明
1	C2N	Positive Terminal of the Flying Inverting Capacitorr Negative Terminal of the Flying Boost Capacitor The charge-pump capacitors are required between the terminals. They must be floated when the converter is not used.
2	C2P
3	C1P
4	C1N
5	VBAT	Power Supply for DC/DC Converter Circuit This is the power supply pin for the internal buffer of the DC/DC voltage converter. It must be connected to external source when the converter is used. It should be connected to VDD when the converter is not used.
6	NC	No connection.
7	VSS	Ground of Logic Circuit This is a ground pin. It acts as a reference for the logic pins. It must be connected to external ground.
8	VDD	Power Supply for Logic This is a voltage supply pin. It must be connected to external source.
9	RES#	Power Reset for Controller and Driver This pin is reset signal input. When the pin is low, initialization of the chip is executed.
10	SCL	Host Data Input/Output Bus When serial mode is selected, D1 will be the serial data input SDIN and D0 will be the serial clock input SCLK. When I2C mode is selected, D2 & D1 should be tired together and serve as SDAout & SDAin in application and D0 is the serial clock input SCL.
11	SDA
12	IREF	This is segment output current reference pin. When external IREF is used, a resistor should be connected between this pin and Vss to maintain the IREF current at a maximum of 30uA. When internal IREF is used, this pin should be kept NC
13	VCOMH	Voltage Output High Level for COM Signal This pin is the input pin for the voltage output high level for COM signals. A capacitor should be connected between this pin and VSS.
14	VCC	Power Supply for OEL Panel This is the most positive voltage supply pin of the chip. A stabilization capacitor should be connected between this pin and VSS when the converter is used. It must be connected to external source when the converter is not used.
