Вакуумно-люминесцентный дисплей, или катодолюминесцентный дисплей (VFD) [Рис.1] представляет собой устройство отображения, работающее по тому же принципу, что и электронно-лучевой лампы, электровакуумный триод прямого накала с множеством покрытых люминофором анодов. Включение производится по средствам нагревания катода, который испускает свободные тепловые электроны и сетки, которая ускоряет поток электронов. Чтобы получить неэмиссионное излучение, электроны нити накала блокируются сеткой или анодом с отрицательным потенциалом, затем после попадания люминесцентного порошка на анод они излучают видимый свет с определенным распределением длин волн. Регулируя подаваемое напряжение на VFD индикатор, можно регулировать яркость вакуумного флуоресцентного дисплея. Отличительной особенностью является то, что VFD не могут отображать ничего, кроме заранее заданных комбинаций слов, букв, цифр или рисунков.

Рис.1: VFD (Вакуумно-люминесцентный дисплей)

VFD был одной из важных вех в развитии дисплеев и широко использовался в различных устройствах таких как: бытовая техника, DVD, микроволновые печи, оборудование для автоматизации офиса, промышленные инструменты, автомобильные инструменты и т.д. Однако с развитием технологий постепенно стали проявляться различные недостатки VFD. Прежде всего, наиболее очевидным является относительно большая толщина модуля VFD [Рисунок 2], а с развитием технологий одним из ключевых факторов является вес и толщина модуля дисплея. Во-вторых, цвет свечения индикатора может быть исполнен только в одном цвете, поскольку для отображения используется флуоресцентный порошок который может быть только в одном цветовом варианте, например зеленый, желтый и белый. Потребляемая мощность частотно-регулируемого привода VFD высока относительно других типов дисплеев так как подаваемая энергия преобразовывается в свет и тепло соответственно. Невысокий срок службы вакуумно-люминесцентного дисплея обусловлен тем фактором, что в процессе использования VFD нити накала перегорают, что уменьшает флуоресценцию и снижает яркость дисплея, а вместе с тем и цветность.

FРис.2: Сравнение VFD дисплея и OLED дисплея

Исходя из вышеперечисленных недостатков VFD дисплеев, рынок активно ищет альтернативы. Замена VFD на OLED дисплеи имеет ряд преимуществ, как показано в таб. 1. Winstar предлагает решения по замене модулей VFD на OLED дисплеи с пассивной матрицей, которые могут эффективно компенсировать недостатки вакуумно-люминесцентного дисплея. Наиболее существенным преимуществом является то, что толщина OLED модуля значительно меньше. Как правило, толщина модуля VFD составляет около 15 мм, в то время как у COG OLED она составляет всего около 1,5 мм, что в 10 раз тоньше. OLED модули имеют больше доступных цветов свечения чем VFD. Поскольку OLED дисплей состоит из светодиодов которые сами излучают свет, коэффициент контрастности достигает 10000:1, что примерно в 10 раз выше, чем у вакуумно-люминесцентного дисплея. Эффективность преобразования энергии OLED выше, а энергопотребление намного ниже чем у VFD примерно на 75%. Кроме того срок службы OLED [Примечание 1] намного больше чем у VFD, расчетный срок службы которого составляет около 30 тыс. часов, в то время как у PM-OLED он составляет 50~100 тыс. часов в зависимости от цвета свечения (желтый и зеленый — около 100 тыс. часов, а белый и красный — около 50 тыс. часов).

Примечание 1: срок службы OLED рассчитывается при значении яркости 50%

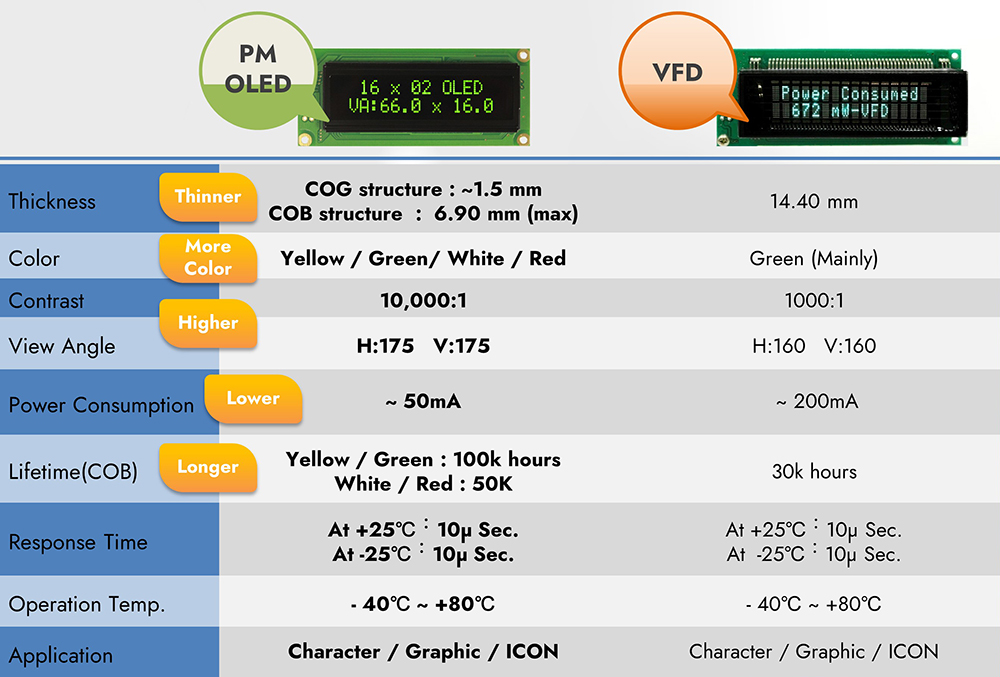

Таб. 1: Сравнение характеристик VFD и OLED дисплея

На сегодняшний день многие клиенты стараются заменить вакуумно-люминесцентные дисплеи на OLED, и для наиболее плавного перехода применяют наши COB OLED дисплеи, так как они имеют похожий внешний вид модуля, толщину, интерфейс и т. д. (см. рис. 3).

Рис. 3: VFD дисплей и кастомный pin-to-pin аналог
