產品敘述
WF52BTIASDNG0 是一款 5.2 吋長條形 TFT LCD 模組，配備支援 5 點觸控的電容式觸控面板。此模組採用頂視角（12 點鐘方向）設計，提供高畫質且豐富色彩的影像，解析度為 480x128 像素。模組內建 ST7252 或相等的驅動晶片，觸控控制晶片為 CYTMA568。支援 SYNC 模式下的 24-bit RGB 平行介面。亮度為 400 nits，對比度為 500:1，視角為 12 點鐘方向，灰階反轉方向為 6 點鐘。若客戶需要底視角（6 點鐘方向）且灰階反轉方向為 12 點鐘，請選擇 WF52A 型號。
WF52BTIASDNG0模組 LCM（VCC）供電電壓範圍為 3.0V 至 3.6V，典型值為 3.3V。工作溫度範圍為 -20℃ 至 +70℃，儲存溫度範圍為 -30℃ 至 +80℃。

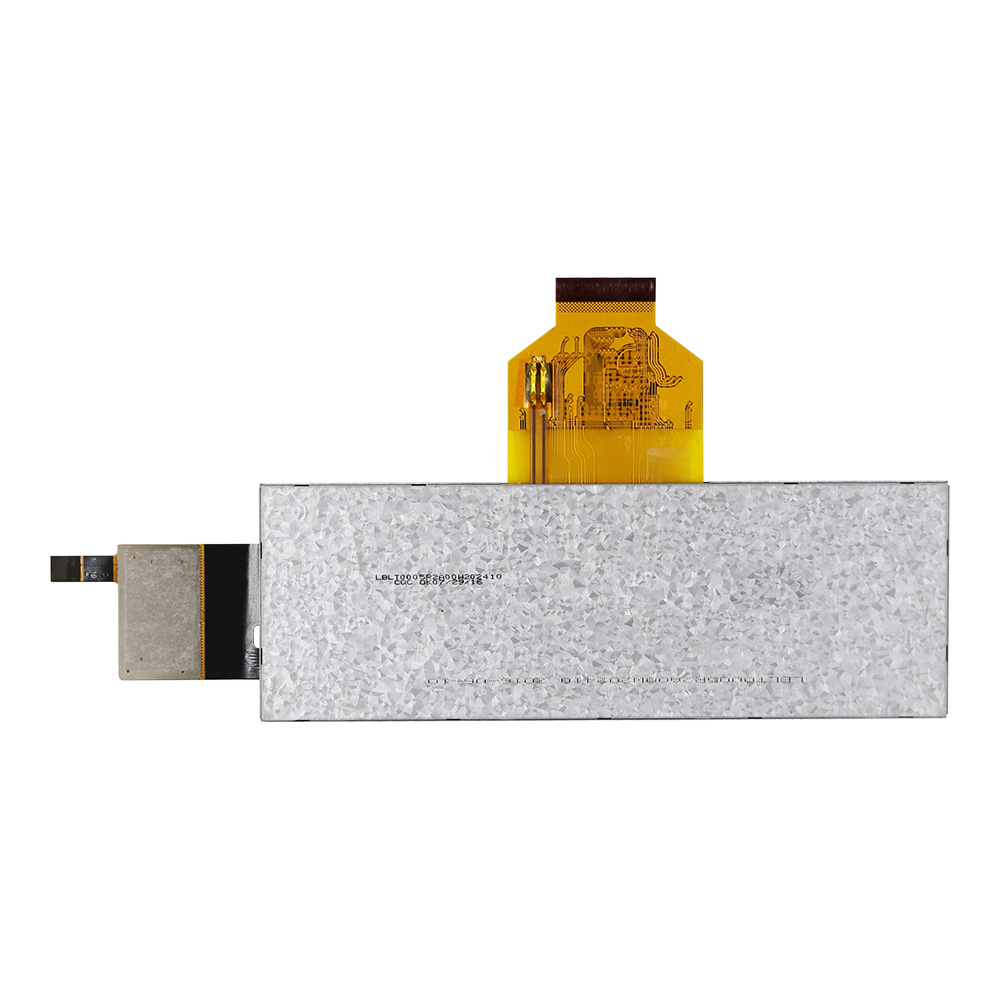

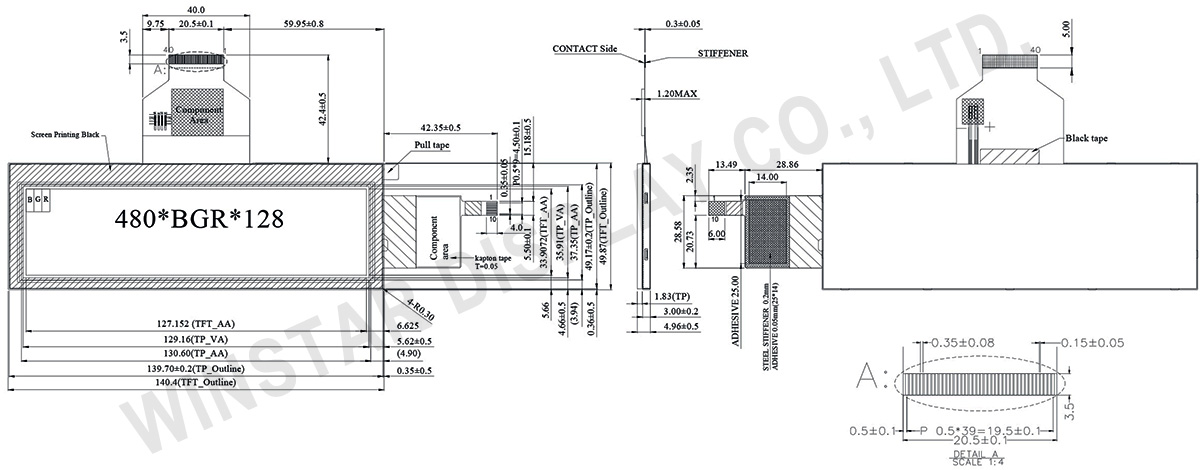

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 5.2 | 吋 |
| 點陣(解析度) | 480 x RGB x 128 | dots |
| 模組尺寸 | 140.4 x 49.87 x 4.96 | mm |
| 有效區域 | 127.152 x 33.9072 | mm |
| 點間距 | 0.0883 x 0.2649 | mm |
| LCD類型 | TFT, 白色, 透射性 | |
| 視角 | 12點鐘方向 | |
| 灰階反轉 | 6點鐘方向 | |
| 長寬比 | 長條型 | |
| 背光類型 | LED, 白色 | |
| 驅動IC | ST7252或相容IC | |
| 介面 | RGB 24bit | |
| CTP IC | CYTMA568或相容IC | |
| CTP FW版本 | 0x0002 | |
| 觸控面板類型 | 投射電容式觸控螢幕 (PCAP) | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LCM供電電壓 | VCC | 3.0 | 3.3 | 3.6 | V |
| 觸控電源電壓 | VDDT | 2.8 | － | 3.3 | V |
| LCM供電電流 | ICC | － | 20 | － | mA |
LED驅動條件
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED 電流 | - | 60 | - | mA | |
| LED 電壓 | VLED+ | 16.8 | 18.6 | 21 | V |
| LED 使用壽命 | 50,000 | - | - | Hr |
Pin功能定義
LCM PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock (DCLK) |
| 31 | LR | Right /Left selection; Default R/L is Pull High |
| 32 | HSYNC | Horizontal sync signal; negative polarity |
| 33 | VSYNC | Vertical sync signal; negative polarity |
| 34 | NC | No connection |
| 35 | UD | Up/down selection; Default U/D is Pull High |
| 36 | RESET | Reset signal |
| 37 | NC | No connection |
| 38 | NC | No connection |
| 39 | NC | No connection |
| 40 | NC | No connection |
PCAP PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock signal |
| 4 | NC | No connect |
| 5 | SDA | I2C data signal |
| 6 | NC | No connect |
| 7 | RST | External reset signal, active low |
| 8 | NC | No connect |
| 9 | INT | Interrupt signal, active low, asserted to request Host start a new transcation. |
| 10 | VSS | Ground for analog circuit |
