產品敘述

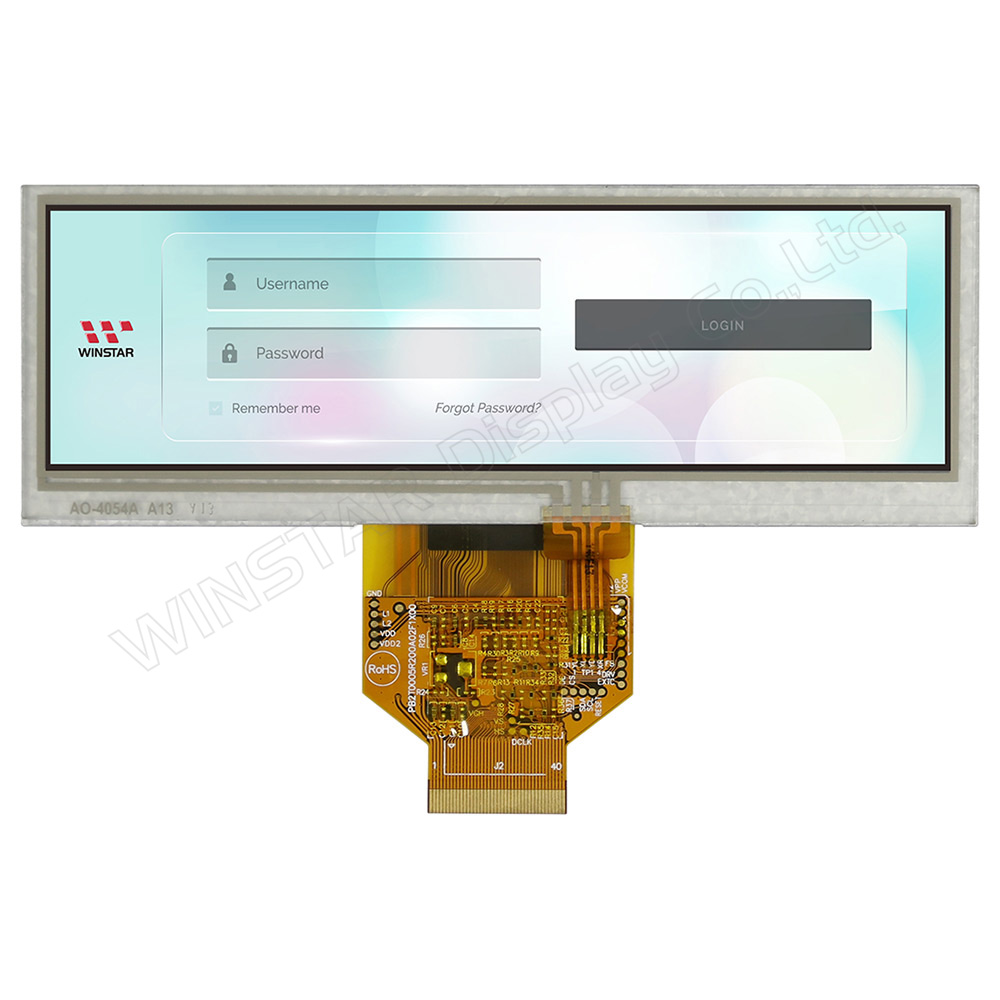

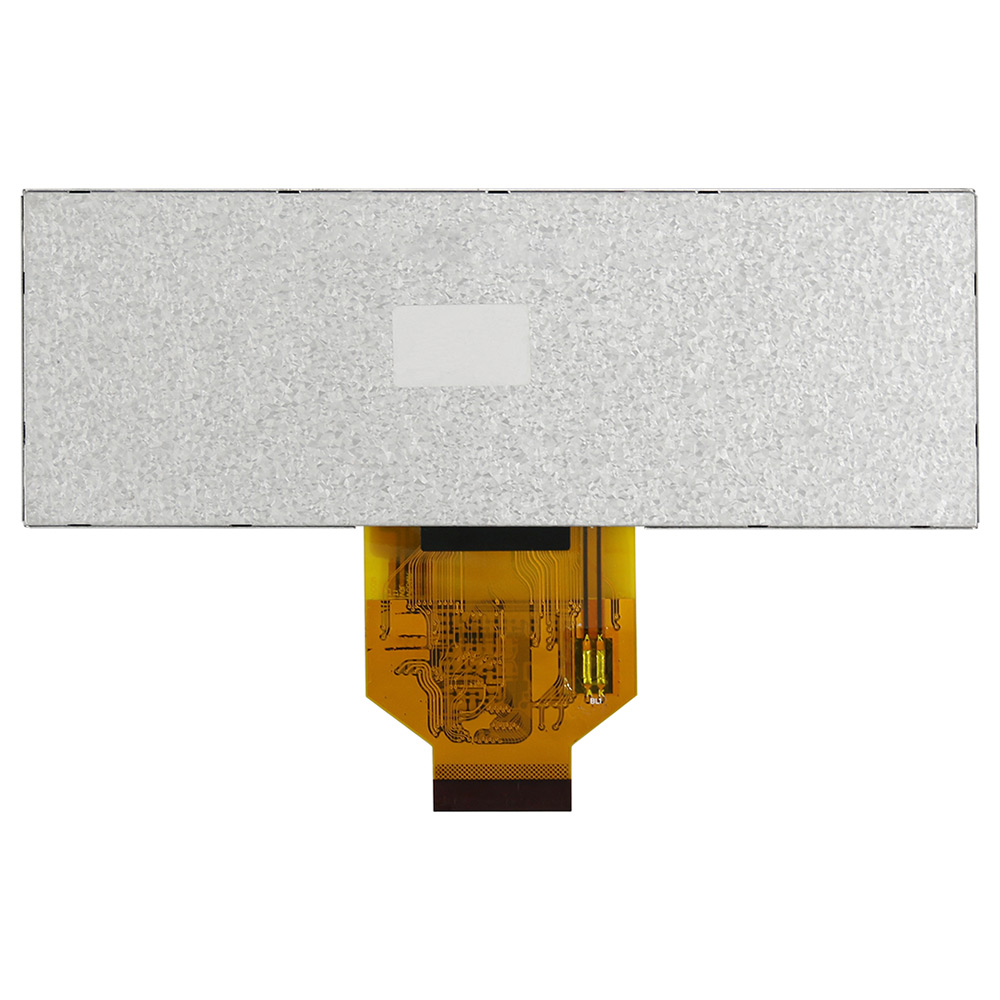

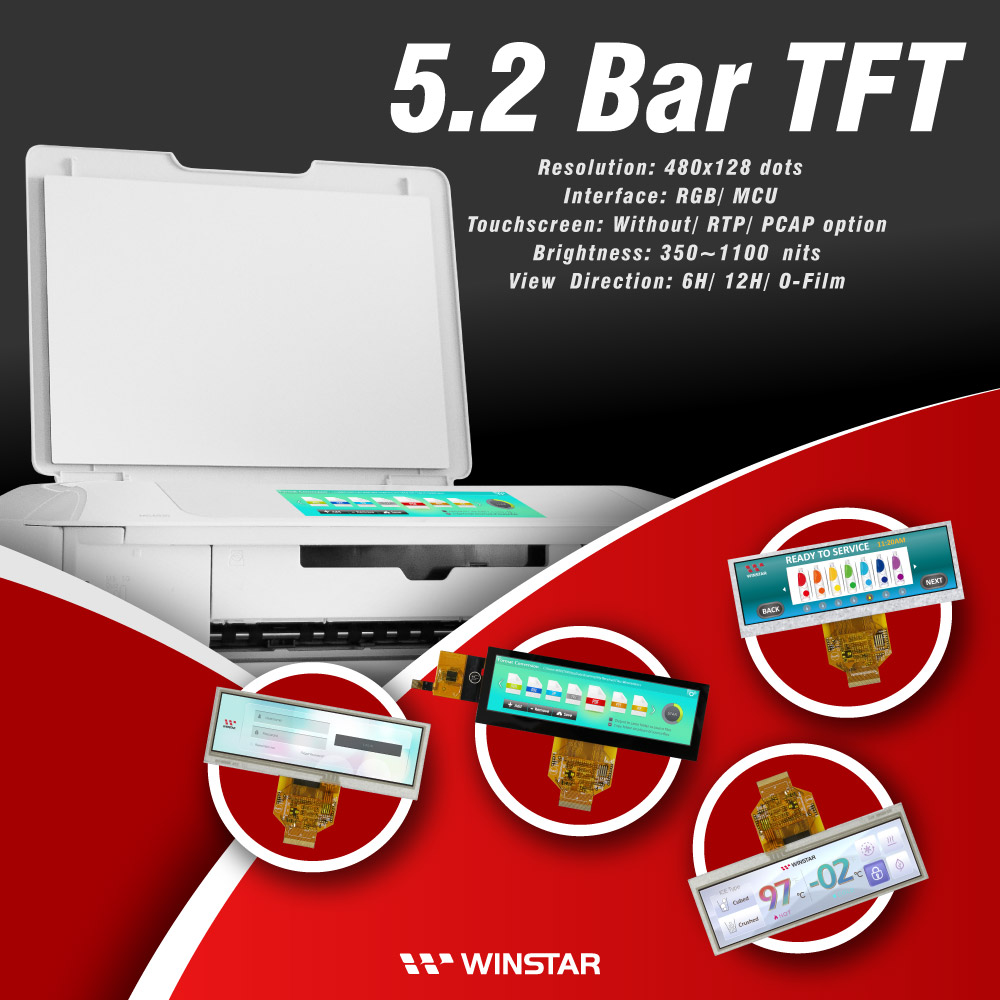

WF52ATLASDNT0是一款5.2吋Bar Type TFT-LCD含電阻式觸控面板的模組。WF52A系列是華凌開發為業界第一款的5.2吋Bar Type TFT面板，有別於市場上TFT 面板螢幕比例4:3或16:9，長條型的Bar TFT更適用於工控設備、POS系統、廣告機設備、伺服器產品、車載或博奕遊戲機等產品應用。
WF52ATLASDNT0模組尺寸為140.4 x 49.87 mm，AA區尺寸為 127.152 x 33.9072 mm，與單色STN繪圖型的WG24064A尺寸接近，此系列是客戶產品升級為彩色TFT的最佳選擇，如果客戶需要TFT模組含PCB版可以選用WF52Q模組。WF52ATLASDNT0內建ST7252或是相容driver IC，模組支援RGB 24 bits 平行介面與SYNC mode模式。此款模組的工作溫度是-20℃ 至 +70℃，儲存溫度是 -30℃ 至 +80℃。

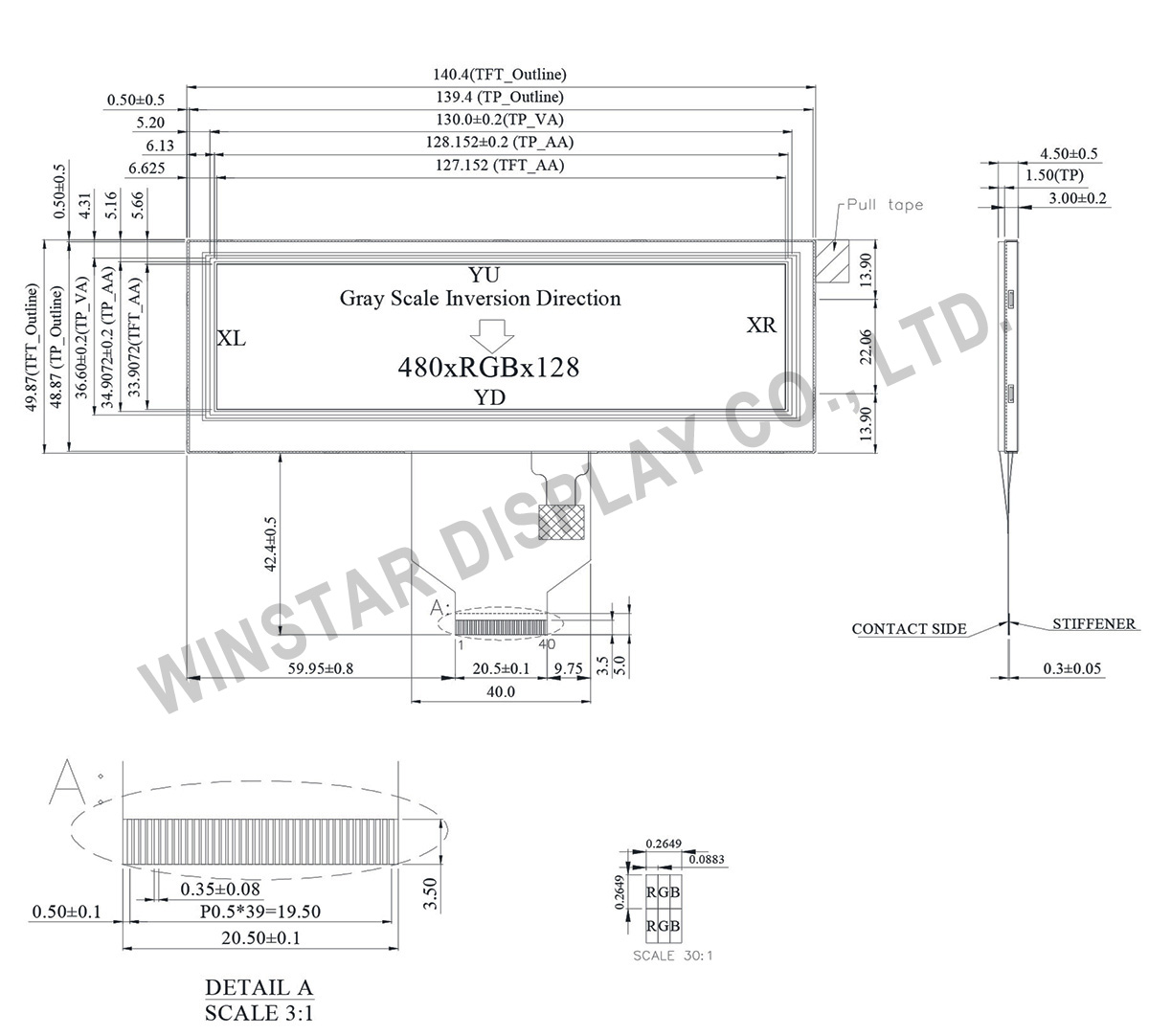

規格圖
產品規格
Pin功能定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6~11 | R1~R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14~19 | G1~G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22~27 | B1~B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock (DCLK) |
| 31 | LR | Right /Left selection; Default R/L is Pull High |
| 32 | HSYNC | Horizontal sync signal; negative polarity |
| 33 | VSYNC | Vertical sync signal; negative polarity |
| 34 | NC | No connection |
| 35 | UD | Up/down selection; Default U/D is Pull High |
| 36 | RESET | Reset signal |
| 37 | XR | Right electrode |
| 38 | YD | Bottom electrode |
| 39 | XL | Left electrode |
| 40 | YU | Top electrode |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 5.2 | 吋 |
| 點陣(解析度) | 480 × RGB × 128 | dots |
| 模組尺寸 | 140.4 x 49.87 x 4.5 | mm |
| 有效區域 | 127.152 x 33.9072 | mm |
| 點間距 | 0.0 883 x 0. 2649 | mm |
| LCD 類型 | TFT, 白色, 透射性 | |
| 視角 | 6 o'clock | |
| 灰階反轉 | 12 o'clock | |
| 長寬比 | 長條型 | |
| 背光類型 | LED,白色 | |
| Driver IC | ST7252 Or Equal | |
| 介面 | RGB 24bit | |
| 觸控面板類型 | 電阻式觸控面板 | |
| 表面 | 防眩光 (Anti-Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| LCM供電電壓 | VCC | － | 3.0 | 3.3 | 3.6 | V |
| LCM供電電流 | ICC | - | － | 20 | － | mA |
