首頁 產品介紹 TFT 顯示器 長形TFT LCD WF52BTIASDNT0

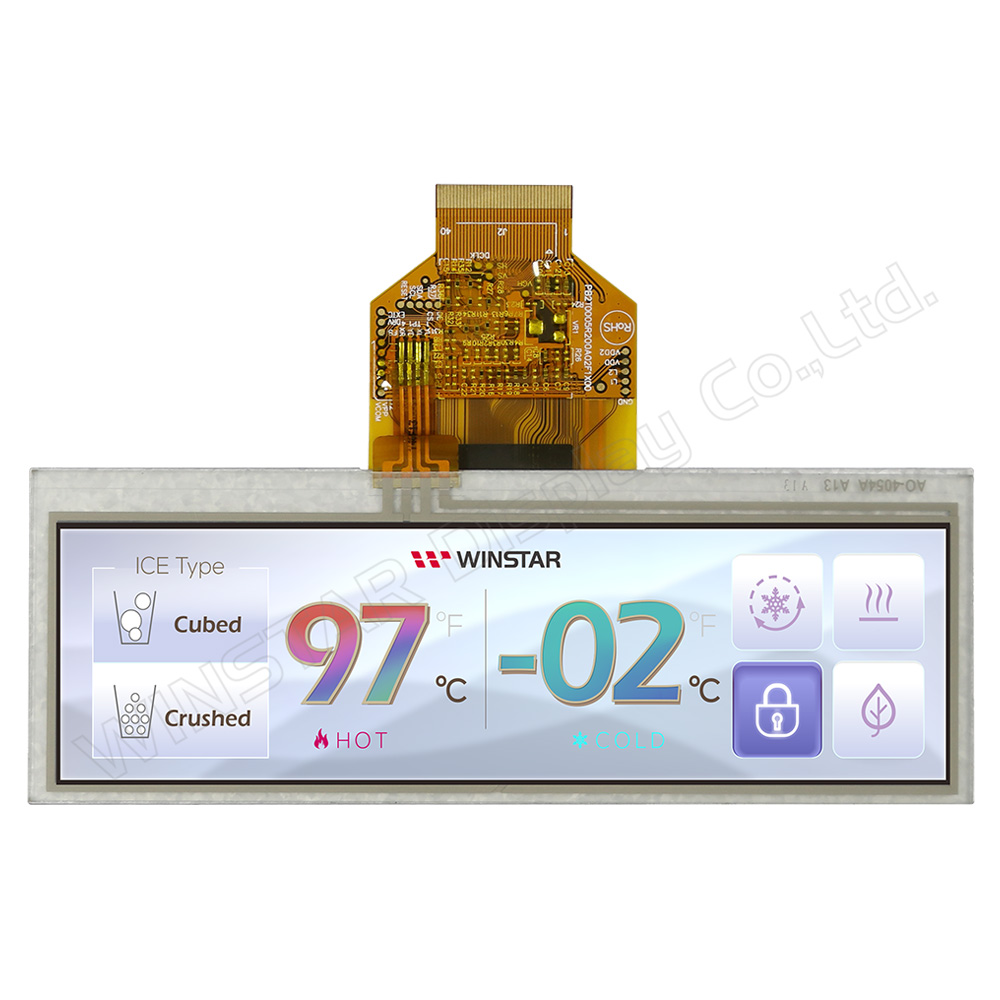

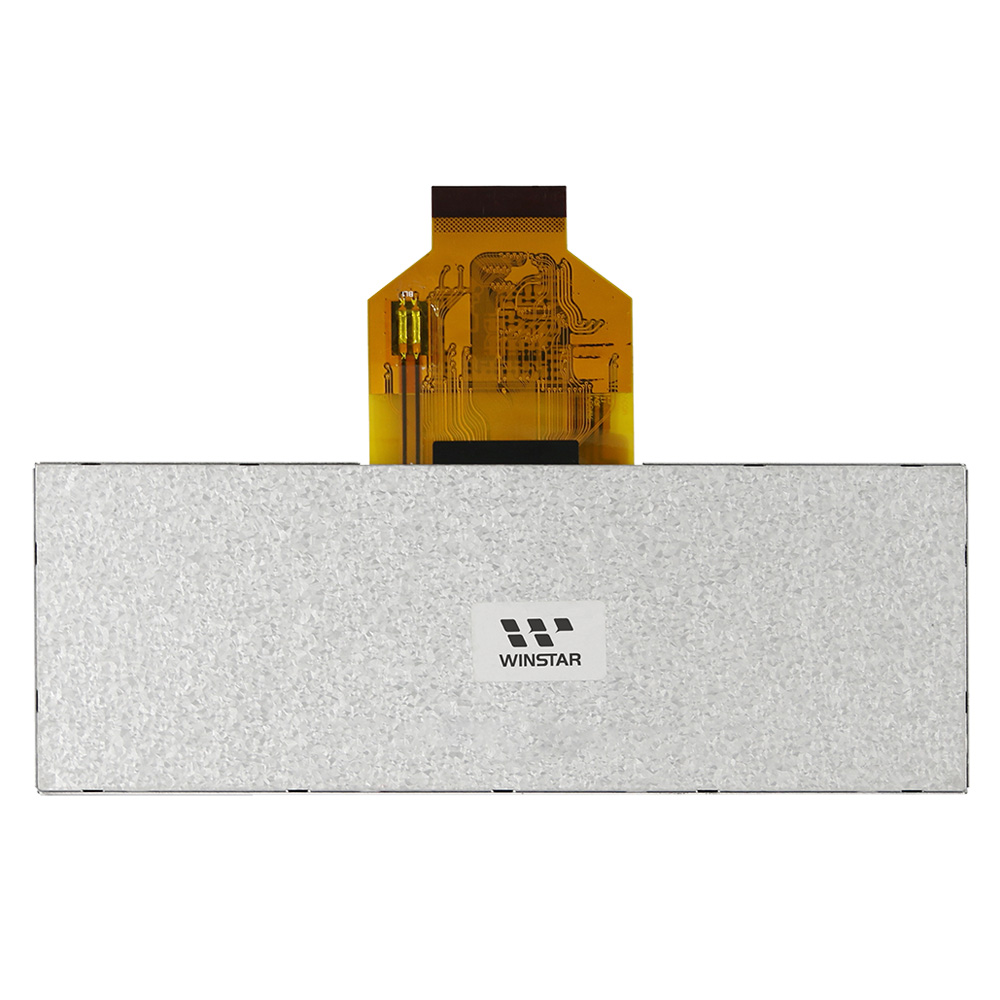

5.2吋 480x128 長型 RTP TFT LCD

型號 WF52BTIASDNT0

►尺寸: 5.2吋
►解析度: 480x128 dots
►視角: 12H
►介面: RGB
►驅動IC: ST7252
►控制板: 無
►亮度(cd/m²): 350
►鐵框螺絲孔: 無
►觸控螢幕: 電阻式觸控面板

產品敘述

WF52BTIASDNT0是一款12點鐘俯視角方向Bar TFT LCD模組, 對角尺寸為5.2吋帶有電阻式觸控面板。華凌光電WF52B模組具高品質色彩,解析度為480x128 dots。此模組內建ST7252驅動IC,支援RGB 24-bit並列傳輸介面SYNC 模式。模組亮度350 nits;對比度500,視角12點鐘方向,灰階反轉6點鐘方向。模組表面貼有防眩光薄膜。如果客戶需要視角為仰視6點鐘方向,灰階反轉區域為12點鐘方向,請選用WF52A系列Bar TFT模組。

WF52BTIASDNT0模組VCC電源電壓為3V~3.6V,典型值為3.3V,工作溫度-20℃~+70℃;儲存溫度為-30℃~+80℃。我們還提供WF52B系列Bar TFT的電容式觸控面板以及高亮度版本供客戶選擇。

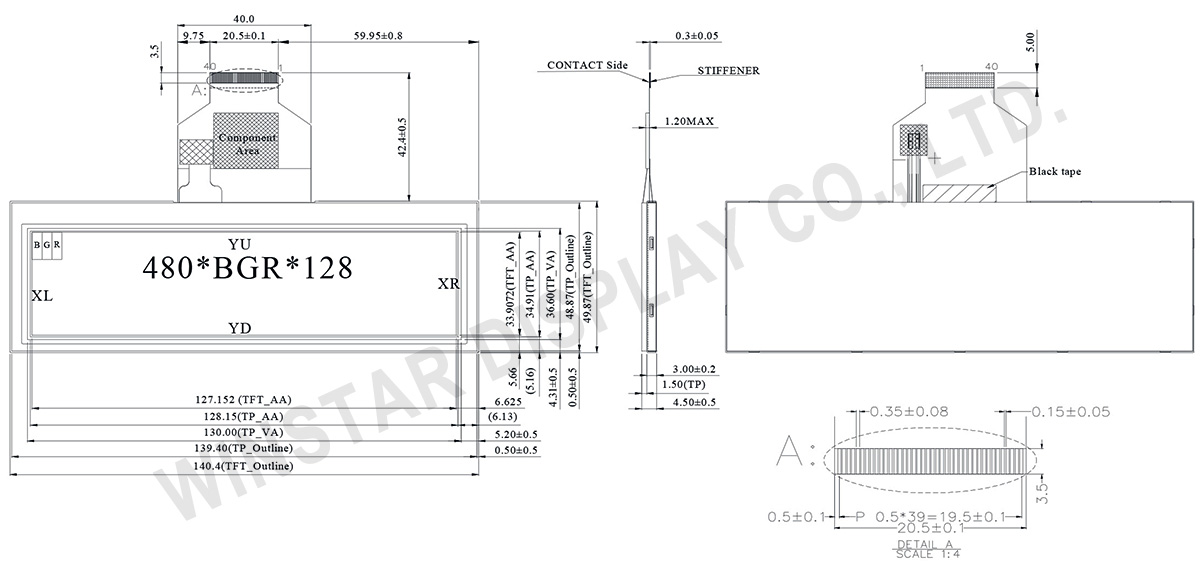

規格圖

5.2" 480x128 Top View Direction Stretched RTP TFT LCD - WF52BTIASDNT0

產品規格

Pin功能定義

Pin 符號 功能說明
1 VLED- Power for LED backlight cathode
2 VLED+ Power for LED backlight anode
3 GND Power ground
4 VCC Power voltage
5 R0 Red data (LSB)
6~11 R1~R6 Red data
12 R7 Red data (MSB)
13 G0 Green data (LSB)
14~19 G1~G6 Green data
20 G7 Green data (MSB)
21 B0 Blue data (LSB)
22~27 B1~B6 Blue data
28 B7 Blue data (MSB)
29 GND Power ground
30 CLK Pixel clock (DCLK)
31 GND Power ground
32 HSYNC Horizontal sync signal; negative polarity
33 VSYNC Vertical sync signal; negative polarity
34 NC No connection
35 GND Power ground
36 RESET Reset signal
37 XL Left electrode
38 YU Top electrode
39 XR Right electrode
40 YD Bottom electrode

規格說明

項目 規格 單位
顯示尺寸(對角線) 5.2
點陣(解析度) 480 x RGB x 128 dots
模組尺寸 140.4 x 49.87 x 4.5 mm
有效區域 127.152 x 33.9072 mm
點間距 0.0883 x 0.2649 mm
LCD類型 TFT, 白色, 透射性
視角 12點鐘方向
灰階反轉 6點鐘方向
長寬比 長條型
背光類型 LED, 白色
驅動IC ST7252或相容IC
介面 (接口) RGB 24bit
觸控面板類型 電阻式觸控面板
表面 防眩光 (Anti-Glare)

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -30 +80

電氣特性

項目 符號 條件 最小值 典型值 最大值 單位
LCM供電電壓 VCC 3.0 3.3 3.6 V
LCM供電電流 ICC - 20 mA
