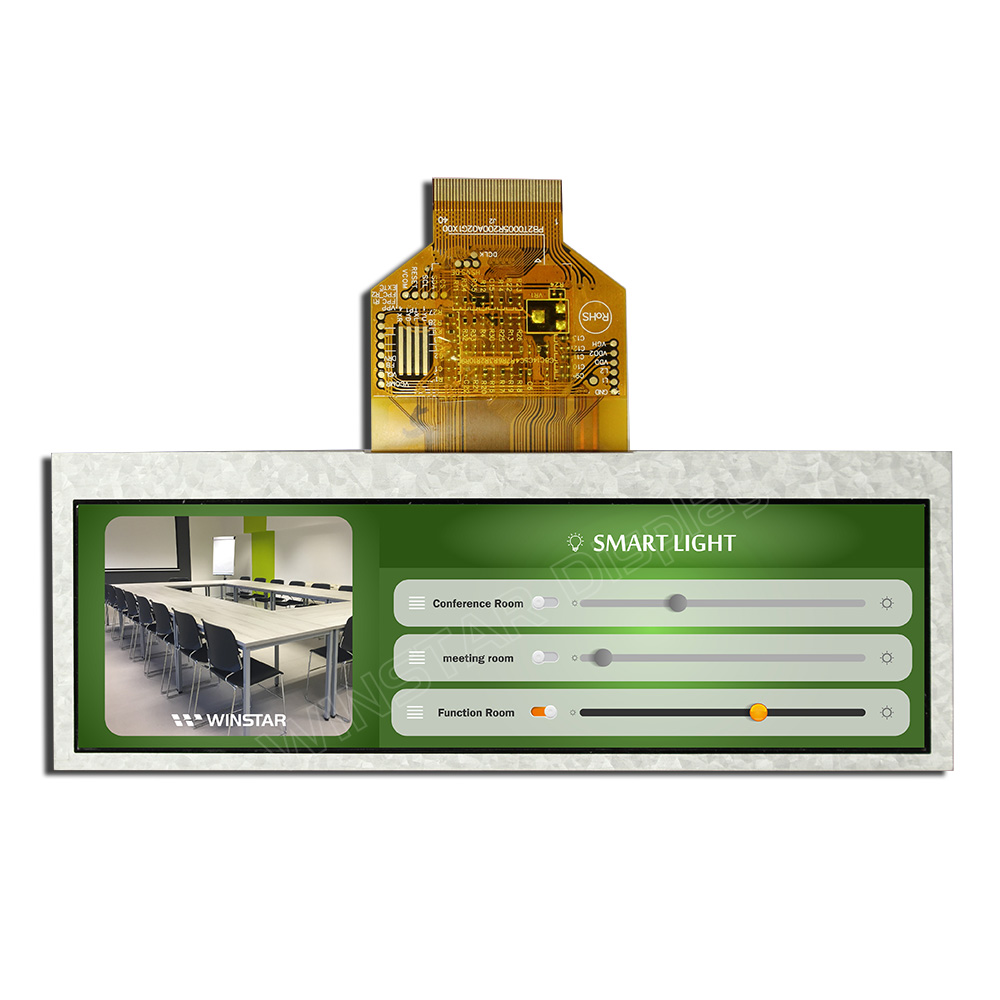

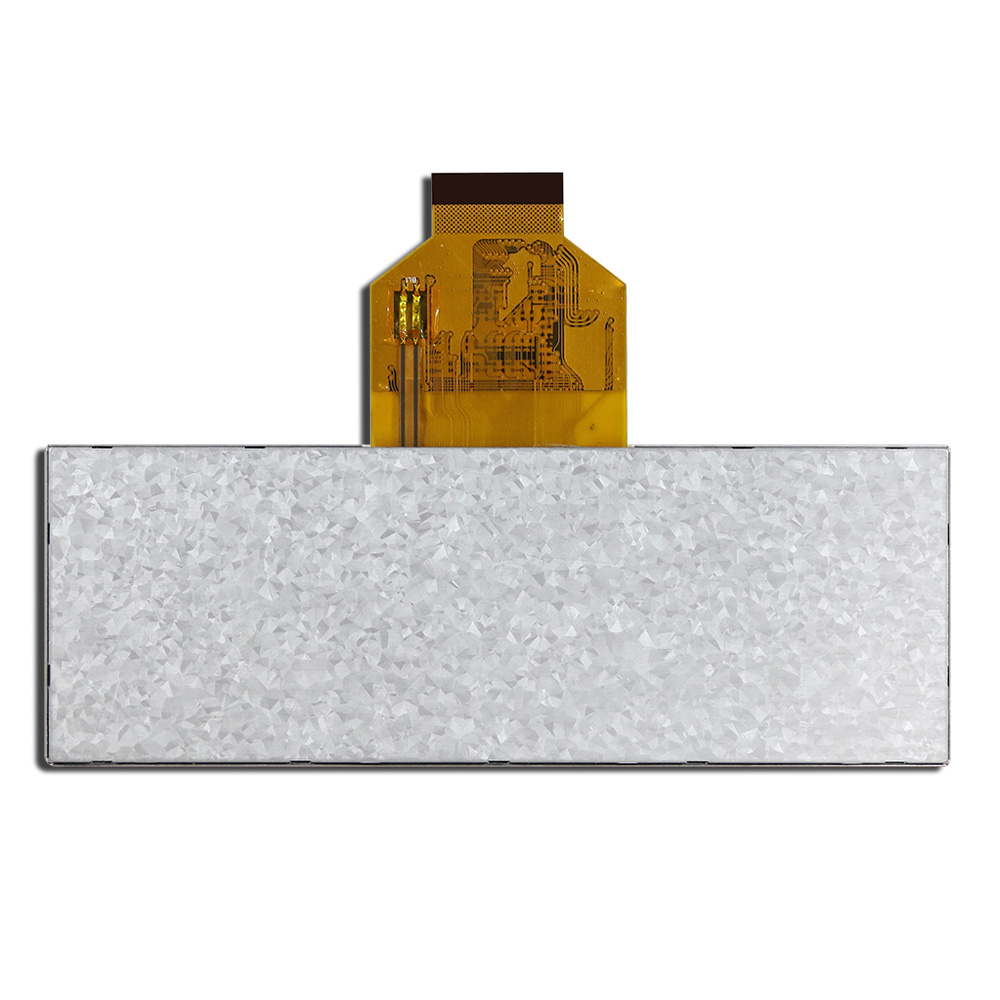

5.2 吋 480x128 長條形 TFT LCD 模組－上視角

型號 WF52BTIASDNN0

►尺寸: 5.2吋
►解析度: 480x128 像素
►視角: 12H
►介面: RGB
►驅動IC: ST7252
►控制板: 無
►亮度(cd/m²): 500
►鐵框螺絲孔: 無
►觸控螢幕: 無

產品敘述

WF52BTIASDNN0 是一款5.2吋的頂視角（12點鐘方向）條形TFT液晶模組。WF52B模組以480x128像素的解析度，提供高畫質且色彩鮮豔的影像。此模組內建ST7252或等效驅動IC，支援24位元RGB並行介面（同步模式）。其亮度為500 nits，對比度為500:1，視角為12點鐘方向，灰階反轉方向為6點鐘。若客戶需要底視角（6點鐘方向）且灰階反轉方向為12點鐘，請選擇WF52A型號。

LCM（VCC）供電電壓範圍為 3.0V 至 3.6V，典型值為 3.3V。可在 -20℃ 至 +70℃ 的溫度範圍內操作，儲存溫度範圍則為 -30℃ 至 +80℃。

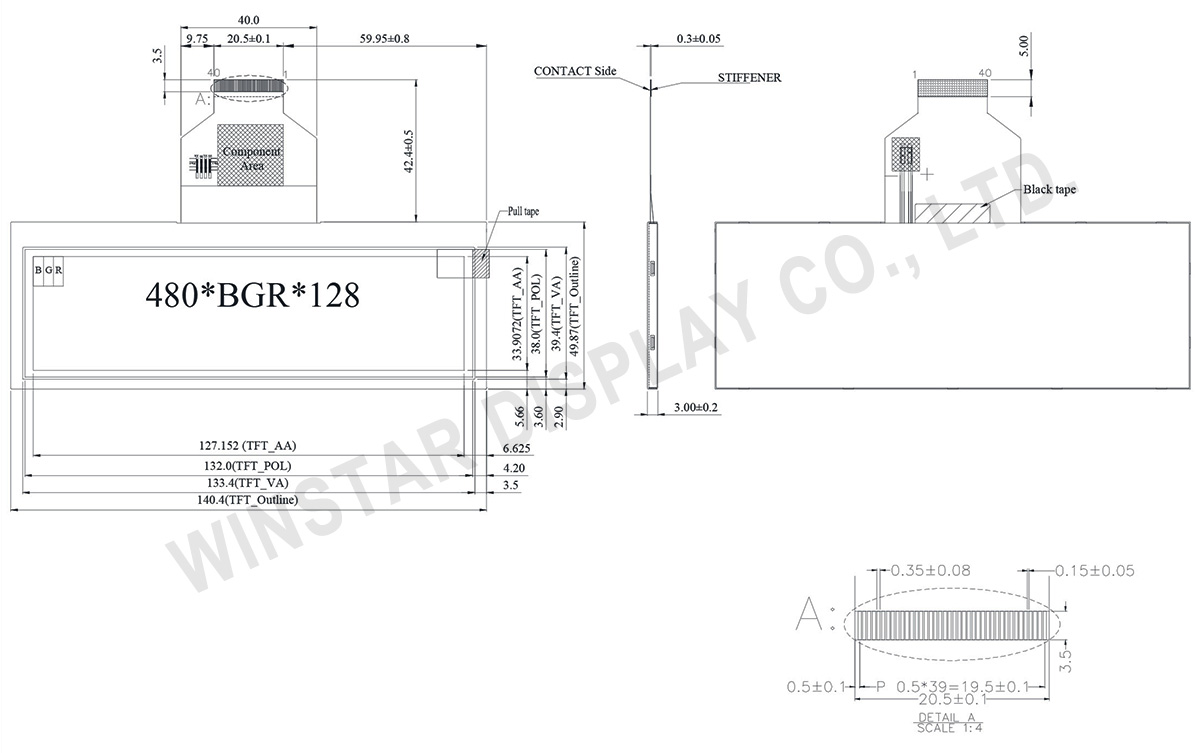

規格圖

5.2-inch 480x128 Bar TFT LCD Module with Top View Direction - WF52BTIASDNN0

產品規格

規格說明

項目	規格	單位
顯示尺寸(對角線)	5.2	吋
點陣(解析度)	480 x RGB x 128	dots
模組尺寸	140.4 x 49.87 x 3.0	mm
有效區域	127.152 x 33.9072	mm
點間距	0.0883 x 0.2649	mm
LCD類型	TFT, 白色, 透射性
視角	12點鐘方向
灰階反轉	6點鐘方向
長寬比	長條型
背光類型	LED, 白色
驅動IC	ST7252或相容IC
介面	RGB 24bit
觸控面板類型	無觸控面板
表面	亮面

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃

電氣特性

工作條件

項目	符號	最小值	典型值	最大值	單位
LCM供電電壓	VCC	3.0	3.3	3.6	V
LCM供電電流	ICC	－	20	－	mA

LED驅動條件

參數	符號	最小值	典型值	最大值	單位
LED 電流		-	60	-	mA
LED 電壓	VLED+	16.8	18.6	21	V
LED 使用壽命		50,000	-	-	Hr

Pin功能定義

Pin	符號	功能說明
1	VLED-	Power for LED backlight cathode
2	VLED+	Power for LED backlight anode
3	GND	Power ground
4	VCC	Power voltage
5	R0	Red data (LSB)
6	R1	Red data
7	R2	Red data
8	R3	Red data
9	R4	Red data
10	R5	Red data
11	R6	Red data
12	R7	Red data (MSB)
13	G0	Green data (LSB)
14	G1	Green data
15	G2	Green data
16	G3	Green data
17	G4	Green data
18	G5	Green data
19	G6	Green data
20	G7	Green data (MSB)
21	B0	Blue data (LSB)
22	B1	Blue data
23	B2	Blue data
24	B3	Blue data
25	B4	Blue data
26	B5	Blue data
27	B6	Blue data
28	B7	Blue data (MSB)
29	GND	Power ground
30	CLK	Pixel clock (DCLK)
31	GND	Power ground
32	HSYNC	Horizontal sync signal; negative polarity
33	VSYNC	Vertical sync signal; negative polarity
34	NC	No connection
35	GND	Power ground
36	RESET	Reset signal
37	NC	No connection
38	NC	No connection
39	NC	No connection
40	NC	No connection
