Modellnummer WF52BTIASDNN0
►Größe: 5,2 Zoll
►Auflösung: 480x128 Punkten
►Betrachtungsrichtung: 12H
►Schnittstelle: RGB
►Treiber IC : ST7252
►Steuerplatine: Nein
►Helligkeit (cd/m²): 500
►Durchsteckrahmen: Nein
►Touchscreen: ohne Touchscreen
| Pin | Symbol | Funktion |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6~11 | R1~R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14~19 | G1~G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22~27 | B1~B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock (DCLK) |
| 31 | GND | Power ground |
| 32 | HSYNC | Horizontal sync signal; negative polarity |
| 33 | VSYNC | Vertical sync signal; negative polarity |
| 34 | NC | No connection |
| 35 | GND | Power ground |
| 36 | RESET | Reset signal |
| 37~40 | NC | No connection |
| Artikel | Ausmaß | Einheit |
|---|---|---|
| Größe | 5,2 | Zoll |
| Punktmatrix | 480 x RGB x 128 | Punkte |

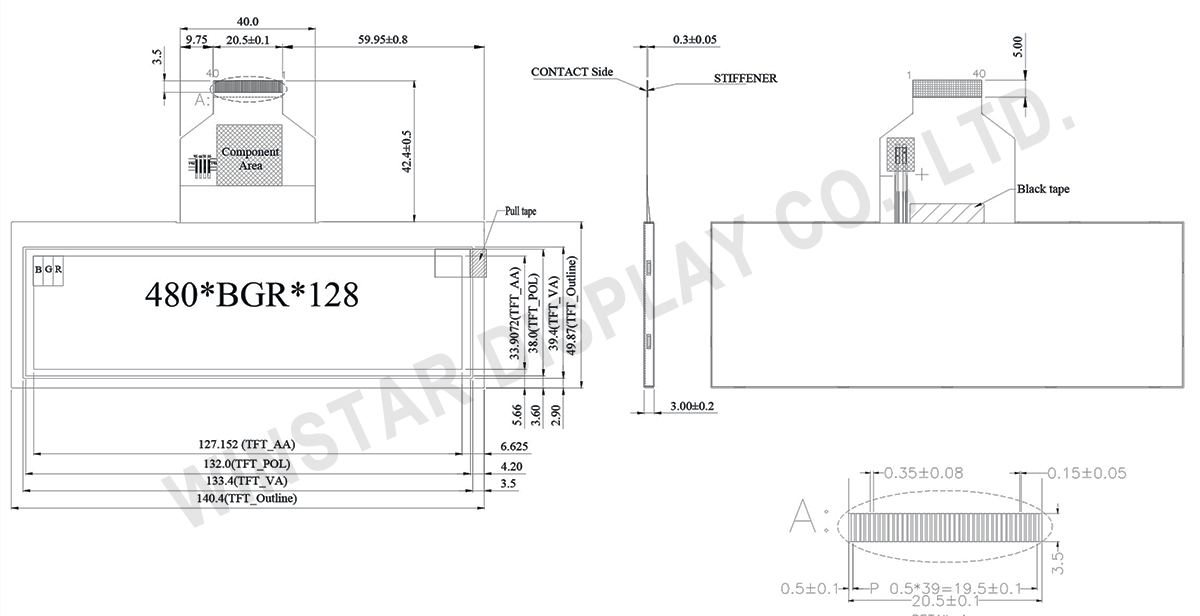

| Abmaße der modul | 140,4 x 49,87 x 3,0 | mm |
| Aktiver Bereich | 127,152 x 33,9072 | mm |
| Punktabstand | 0,0883 x 0,2649 | mm |
| LCD Typ | TFT, Weiß, Transmissiv | |
| Betrachtungsrichtung | 12 o'clock | |
| Grauskala-Umkehrrichtung | 6 o'clock | |
| Seitenverhältnis | Bar Type | |
| Hintergrundbeleuchtung Typ | LED, Weiß | |
| Treiber IC | ST7252 oder gleichwertig | |
| Schnittstelle | RGB 24bit | |
| Touchscreen | ohne Touchscreen | |
| Oberfläche | Glanz | |
| Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
|---|---|---|---|---|---|
| Betriebstemperatur | TOP | -20 | － | +70 | ℃ |
| Lagertemperatur | TST | -30 | － | +80 | ℃ |
| Artikel | Symbol | Bedingung | Mindestwert | typischer Wert | Maximalwert | Einheit |
|---|---|---|---|---|---|---|
| Supply Voltage For LCM | VCC | － | 3,0 | 3,3 | 3,6 | V |
| Supply Current For LCM | ICC | - | － | 20 | － | mA |
