觸控光鮮耀眼有機發光顯示科技 TP-OLED觸控顯示解決方案
January 26,2022
敘述
“科技始終來自人性”，人性就是掌控一切。眾所周知的智慧型手機，讓人們盡情掌握，透視資訊，觸控思緒，徹底改變了人們的使用習慣，享受支配與快感。
昔日按鍵，今日觸控面板 ; 昔日CRT與LCD，今日光鮮耀眼自發光OLED，沒有電子輻射，不需要背光；一種整合綠色環保的通訊科技（communication technology）－TP OLED。
觸控面板(TP, touch panel)，依據電學原理可區分為電阻式(RTP, resistive touch panel)與電容式(CTP, capacitive touch panel) 二種，華凌光電的觸控解決方案主要是以電容式觸控面板(CTP)為主 (如圖1所示 , Reference1).
[圖1: 電容式觸控解決方案]

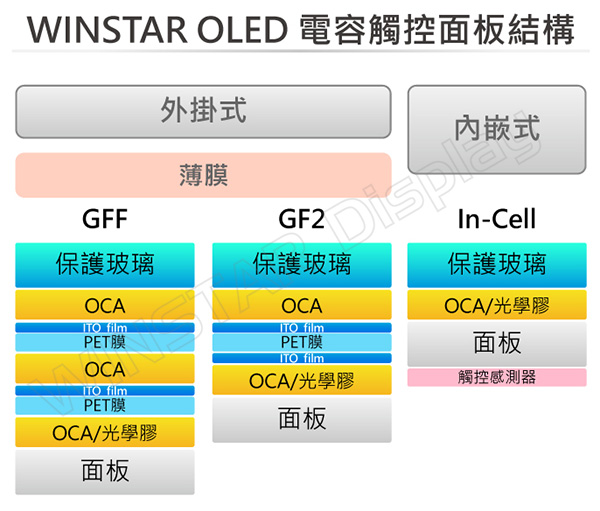

依據觸控面板與顯示模組的組合結構分為兩大類，一為外掛式觸控面板模組，另一種為內嵌式 (In Cell ) 觸控模組（如圖2所示 , Reference2）。外掛式模組是指以現有OLED面板上貼合一個觸控面板模組，此種觸控模組優點，不需要變更原先顯示面板設計，不用變更製程，不需製作治具，節省費用成本，廣泛應用在現有各種尺寸，滿足客戶需求。
[圖2: 各式觸控面板結構簡介]
外掛式觸控面板與OLED面板貼合工藝，可再分為口字膠貼合(Air-bonding)及光學全貼合(Direct or Optical-Bonding)兩種。前者貼合工藝較為簡單，能輕易貼在各式樣OLED面板上，且價格較低。光學全貼合工藝較為嚴謹，是利用OCA 光學膠（Optical Clear Adhesive）來貼合觸控面板及OLED面板，貼合強度增加許多；在視覺上，顯示區與非顯示區的邊界不明顯。同時，可增加面板透光度與視覺立體感。二種貼合模組，在視覺上有明顯差異，這是因為口字膠貼合觸控面板與OLED面板中有一層空氣層(如圖3所示)。以華凌光電1.54”TP-OLED模組 (WEO012864AWPP3A00000) 為例，光學貼合視效上相當好 (如圖4所示)。
[圖3: Optical-Bonding(左圖) vs. Air-bonding(右圖)視覺差異的原理圖]
[圖4 : OLED觸控面板 Optical-Bonding(左圖) vs. Air-bonding(右圖)視效差異]
內嵌式TP-OLED模組設計，驅動IC是採用具有觸控電路設計與顯示電路設計於一身的IC，稱為TDDI(Touch with Display Driver IC)。相較於外掛式TP-OLED模組，內嵌式TP-OLED模組具有輕薄優點，節省薄膜與黏著劑，成本都較具優勢；設計架構簡單，有助於電路設計的簡化，縮短開發時程;對客戶來說，供應鏈結構簡化，採購流程較為便利。以華凌光電 0.91" 內嵌式TP-OLED模組 (WEO012832MWAP3J00000) 設計為例 (如圖5所示)。
[圖5 : 華凌光電 0.91" In-cell觸控面板模組]
華凌光電生產TP-OLED模組產品提供全方位的觸控解決方案，下表1是華凌觸控模組清單供客戶選擇用於符合各種產品應用，以下這些TP OLED尺寸應用在於穿戴設備、智能家居設備、儀表和工業控制面板等市場，滿足客戶需求。
| 模組型號 | 尺寸 | 解析度 | 模組架構 | 觸控架構 |
|---|---|---|---|---|
| WEO012832M-CTP | 0.91” | 128x32 | COG | 內嵌式 |
| WEO128128D-CTP | 1.18” | 128x128 | COG | 外掛式 |
| WEO012864A-CTP | 1.54” | 128x64 | COG | 外掛式 |
| WEP012832A-CTP | 2.23” | 128x32 | COG+PCB+FR | 外掛式 |
| WEO012864G-CTP | 2.42” | 128x64 | COG | 外掛式 |
| WEO012864J-CTP | 2.42” | 128x64 | COG+PCB+FR | 外掛式 |
| WEO012864Q-CTP | 2.7” | 128x64 | COG | 外掛式 |
| WEP012864Q-CTP | 2.7” | 128x64 | COG+PCB+FR | 外掛式 |
| WEP012864U-CTP | 2.7” | 128x64 | COG+PCB+FR | 外掛式 |
| WEN025664A-CTP | 2.8” | 256x64 | COF+PCB+FR | 外掛式 |
| WEX025664B-CTP | 3.12” | 256x64 | COF | 外掛式 |
| WEN025664B-CTP | 3.12” | 256x64 | COF+PCB+FR | 外掛式 |
| WEO025664D-CTP | 3.55” | 256x64 | COG | 外掛式 |
| WEN025664D-CTP | 5.5” | 256x64 | COF+PCB+FR | 外掛式 |
[表1: 華凌光電觸控解決方案模組清單]
對顯示器解決方案有疑問？您想做的，由我們實現。 聯絡我們!
