透過 CANopen 控制 Smart Display 頁面切換
May 26,2023
介紹
目前在系統整合與推廣 Smart Display 產品時，重點多在介紹產品本身的特色與功能，較少從客戶主機端控制的角度說明如何操作 Smart Display。本篇文章以頁面切換為例，模擬客戶端如何下達命令來切換頁面。
本應用將以 5 吋高亮度標準品為例，系統介面使用 CAN bus，並分為模擬與實作兩部分，分別說明如何透過 GUI Builder 建立專案並切換頁面，最後透過產生的 Log 了解頁面切換命令的下達方式。
模擬

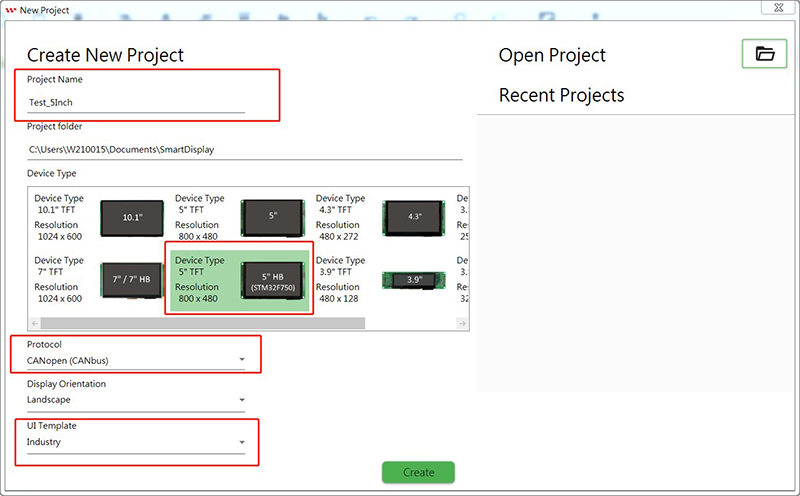

1-1 以 5 吋高亮度 Smart Display 為例，執行 GUI Builder 建立新專案，輸入專案名稱，選擇 5 吋高亮度模板，通訊協定選擇 CAN bus，應用情境選擇 Industry。
1-2 選擇 Page 並點擊「+」以新增頁面。
1-3 點擊 Simulator with GUI。
1. 進入模擬視窗後點擊頁面選項，目前有 Page 0 與 Page 1 兩個頁面，點擊 Page 1 即可切換至另一個頁面。
2. 下方可以看到 Log，點擊滑鼠右鍵即可匯出 Excel 檔案。
1. 從 Log 可以得知，一開始 Host 會向 Index 0x2104、sub-index 0x01 發送資料要求，將模式變更為 ConfigMode。
2. 接下來會向 Index 0x2103、sub-index 0x02 發送要求，將 Page 切換至 Page 1。
3. 最後會向 Index 0x2104、sub-index 0x01 發送資料要求，將模式變更為 DisplayMode。
實作
1-1 進入實作階段，須備妥 5 吋高亮度 Smart Display 模組，將 Smart Display 的 CAN bus 系統介面連接至 USB2CAN Dongle，如下圖所示。同樣執行 GUI Builder，開啟上述模擬使用的模板，或依照下列步驟建立新專案並連接 Smart Display。
1-2 選擇 Page 並點擊「+」以新增頁面。
1-3 點擊 Connect to Device 完成連線後，選擇 Upload the Project。
1-4 更新成功後會出現下列訊息，模組畫面如下。
1-5 點擊 Test Device 進入測試畫面。
1-6 進入測試畫面，如下圖所示。
1. 在 Page 選單中選擇 Page 1（第 1 頁），模組畫面如下。
2. 在 Log 上點擊滑鼠右鍵，即可將 Log 匯出為 Excel 檔案。
1-7
1. 從 Log 可以得知，一開始 Host 會向 Index 0x2104、sub-index 0x01 發送資料要求，將模式變更為 ConfigMode。
2. 接下來會向 Index 0x2103、sub-index 0x02 發送要求，將 Page 切換至 Page 1。
3. 最後會向 Index 0x2104、sub-index 0x01 發送資料要求，將模式變更為 DisplayMode。
結語
透過模擬與實作進行頁面切換，可以讓使用者更加熟悉 Smart Display 的操作方式。除了透過 GUI Builder 進行操作與模擬之外，也可以利用 Log 了解命令的下達方式，以及資料接收與傳送的流程與意義，進而作為自行設計 Host 端控制器的參考。
