產品敘述

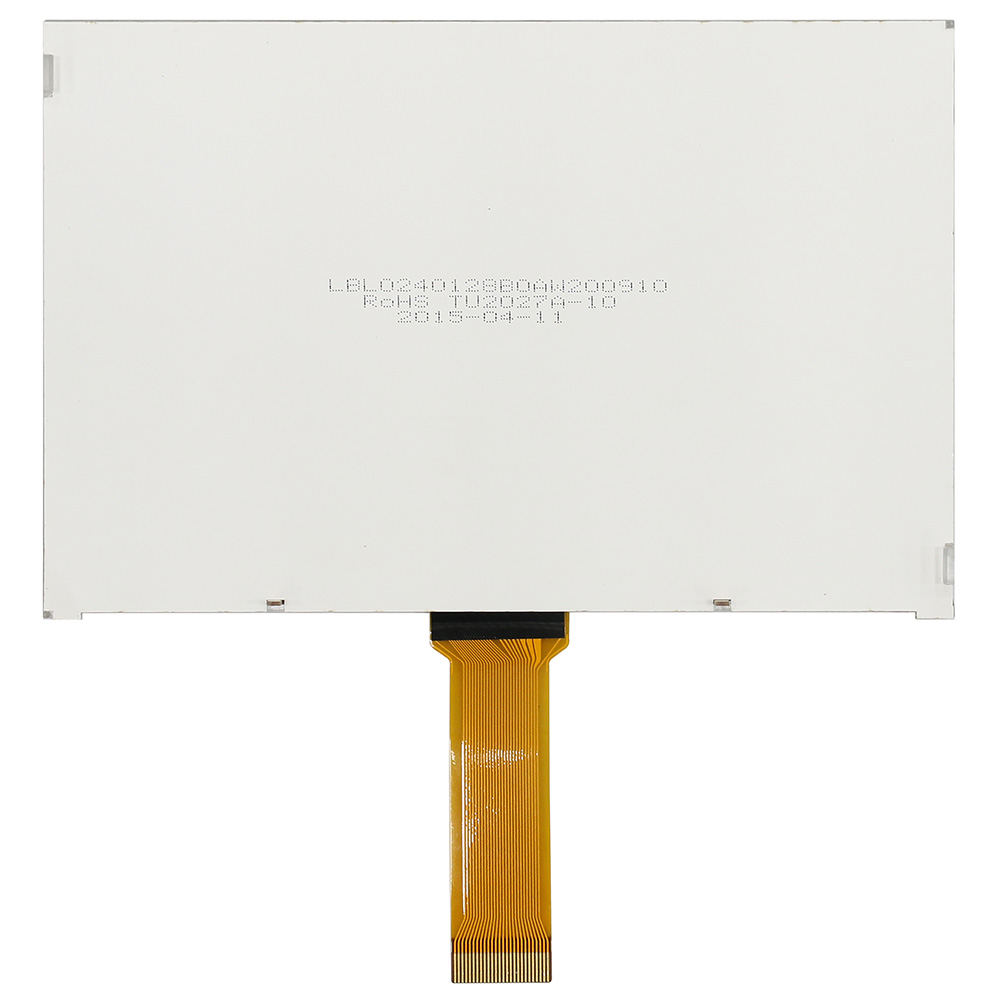

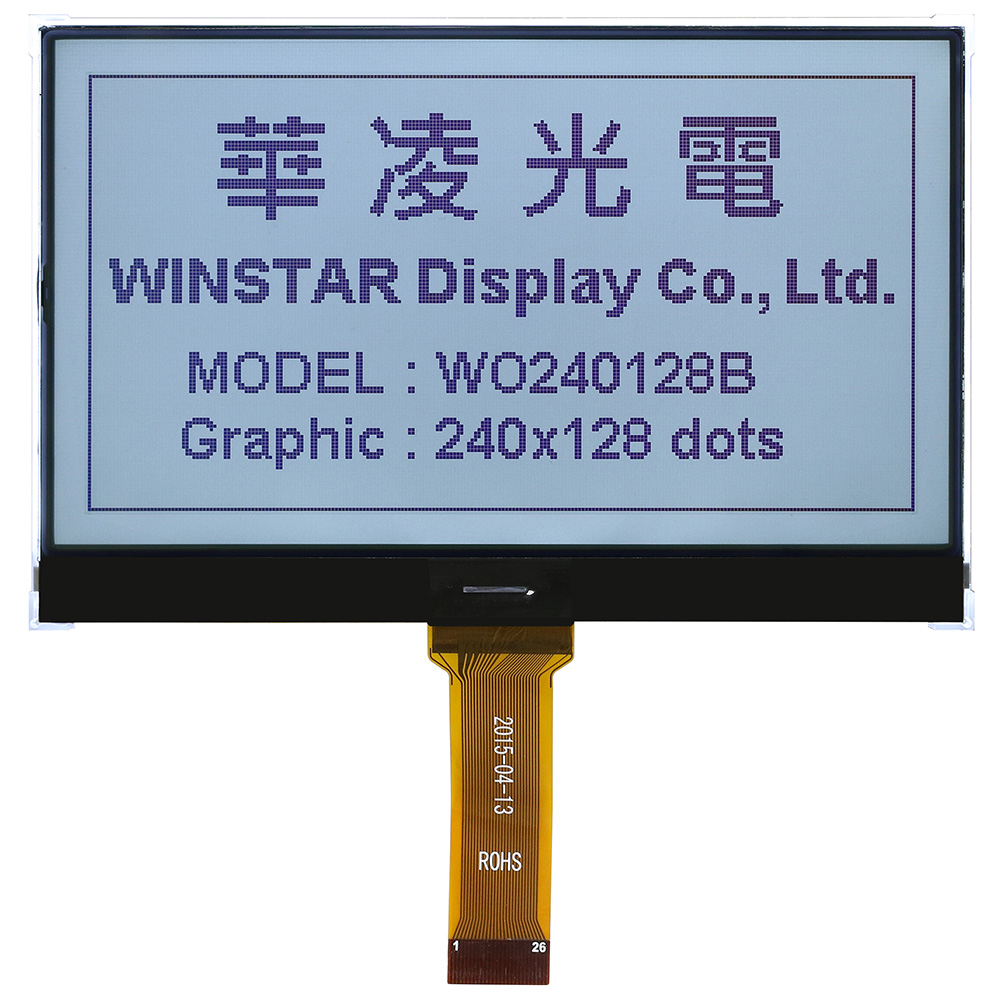

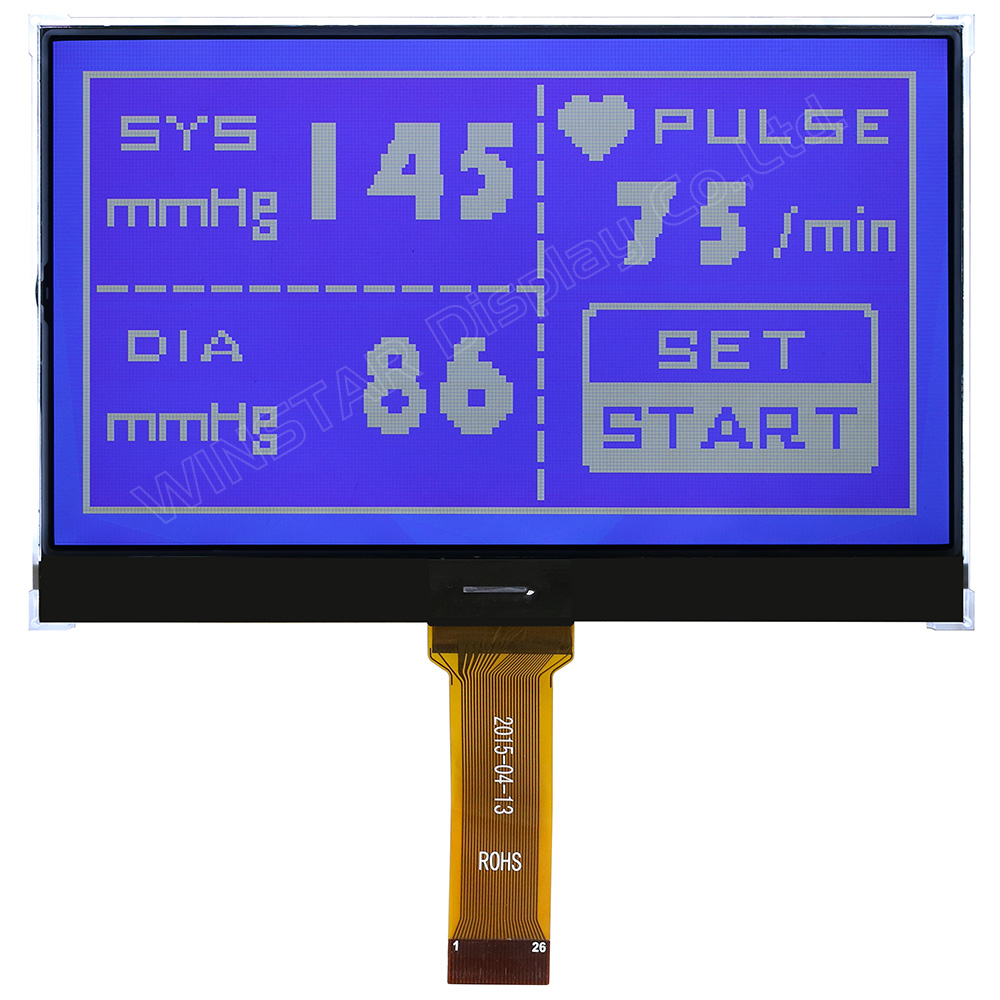

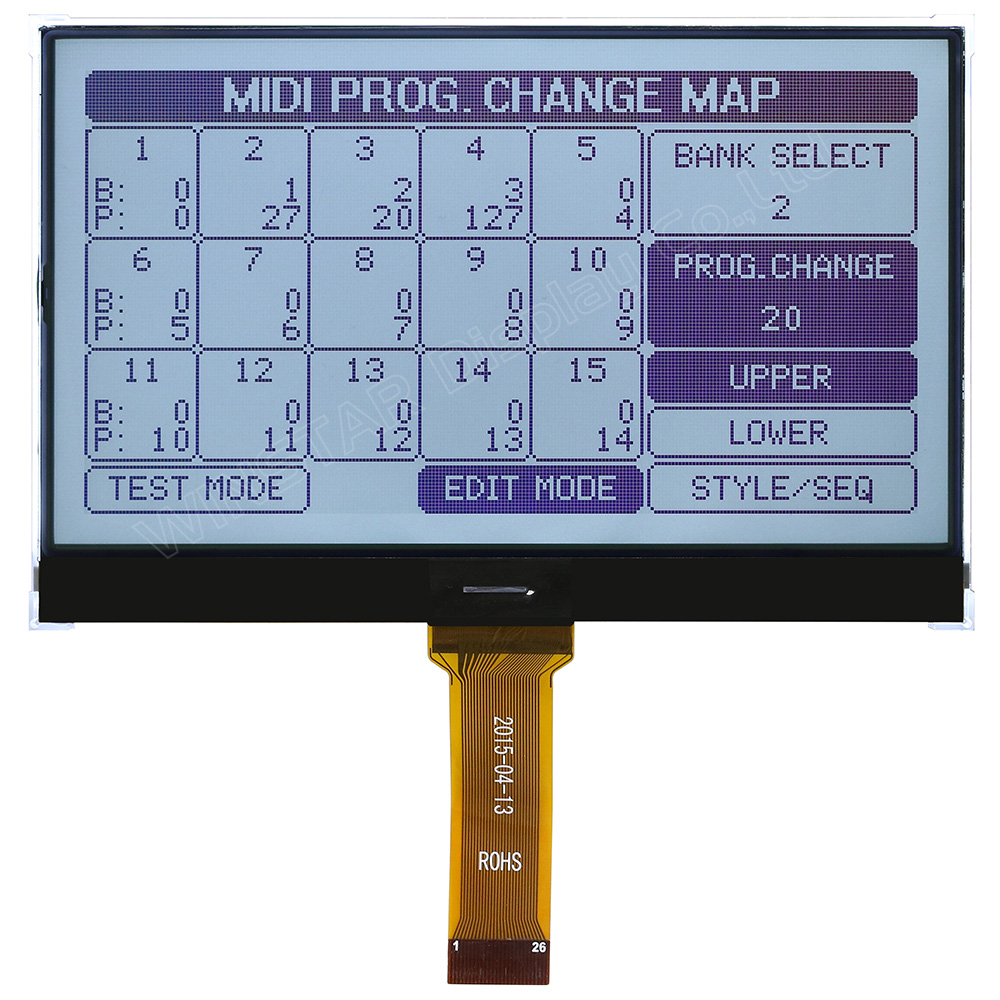

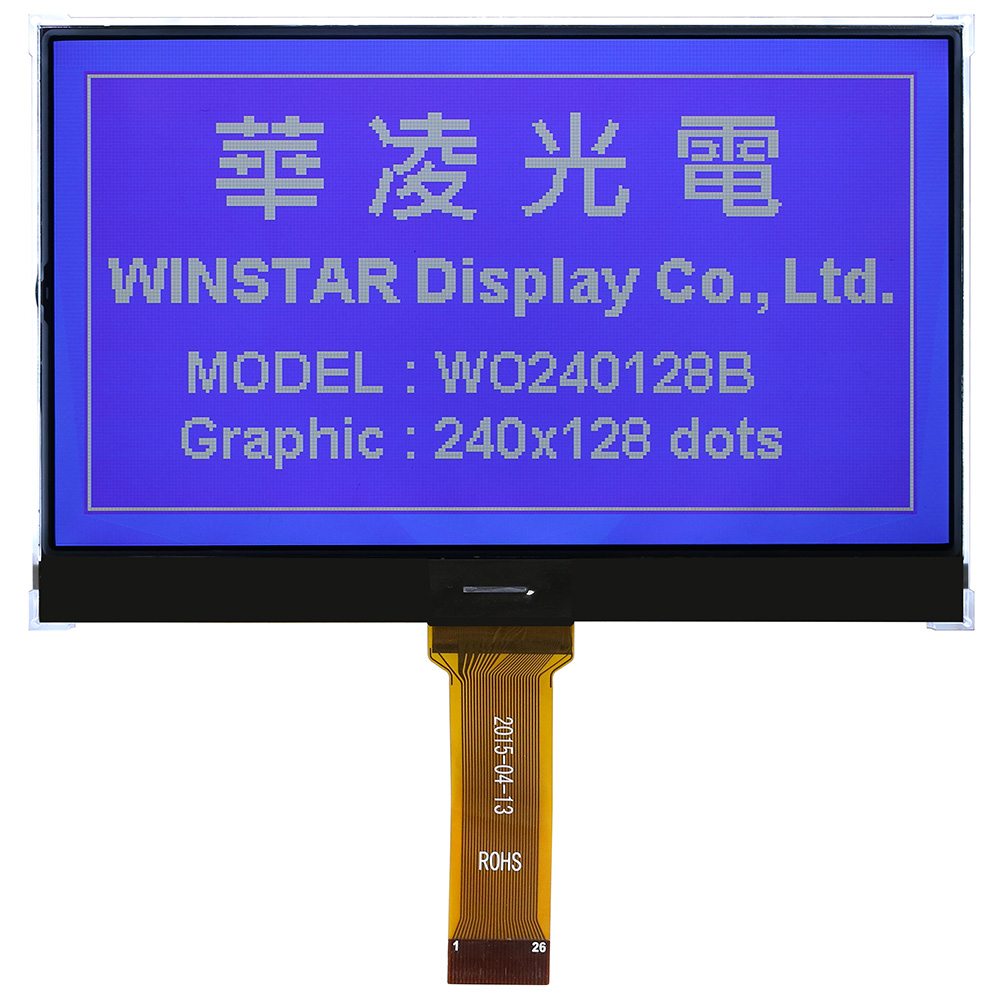

WO240128B 是一款4.82 吋 240x128 繪圖型 COG LCD 模組，搭載 ST7586S 控制器 IC，支援 6800、8080 8-bit 平行介面，以及 3-Line SPI、4-Line SPI 序列介面，採用 3.3V 邏輯電源。
模組尺寸為 122.2 x 79.8 x 6.5 mm，檢視區域為 114.0 x 64.0 mm，有效區域為 107.98 x 57.58 mm，並採用 LED 背光。
相較於 COB 結構的 WG240128B，WO240128B 在維持相同檢視區域與有效區域的同時，採用更薄型的 COG 結構，適用於安裝空間受限的嵌入式系統、工業設備及各類 HMI 應用。
提供多種 LCD 顯示模式及 LED 背光搭配選項。如有其他需求，請點選上方『產品詢問』，並於詢問內容中註明您的規格需求。
規格圖
Data source ref:WO240128B-TFH#
產品規格
規格說明
| 項目 | 標準尺寸 | 單位 |
|---|---|---|
| 點陣數 | 240 x 128 | － |
| 模組尺寸 | 122.2 x 79.8 x 6.5 (MAX) | mm |
| 檢視區域 | 114.0 x 64.0 | mm |
| 有效區域 | 107.98 x 57.58 | mm |
| 點大小 | 0.43 x 0.43 | mm |
| 點間距 | 0.45 x 0.45 | mm |
| 驅動方式 | 1/128D，1/12B | |
| 背光類型 | LED | |
| IC | ST7586S | |
| 介面 | 6800/8080/3-Line/4-Line | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
| 數位電源電壓 | VDDI | -0.3 | － | 3.6 | V |
| 類比電源電壓 | VDDA | -0.3 | － | 3.6 | V |
| LCD供電電壓 | V0-XV0 | -0.3 | － | 19 | V |
| LCD供電電壓 | VG | -0.3 | － | 5.5 | V |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 3.0 | 3.3 | 3.6 | V |
| LCM電源電壓 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ |
－ 15.0 － |
－ 15.2 － |
V V V |
| 輸入高電壓 | VIH | － | 0.7VDD | － | VDD | V |
| 輸入低電壓 | VIL | － | VSS | － | 0.3VDD | V |
| 輸出高電壓 | VOH | － | 0.8VDD | － | VDD | V |
| 輸出低電壓 | VOL | － | VSS | － | 0.2VDD | V |
| 電源電流（不包括LED背光） | IDD | VDD=3.3V | － | 2.0 | 4.0 | mA |
Pin功能定義
| Pin No. | 符號 | 說明 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ESD GND | Electro-Static discharge | ||||||||||||||||||||
| 2 | VG | VG is the power of SEG-drivers | ||||||||||||||||||||
| 3 | XV0 | Negative operating voltage of COM-drivers | ||||||||||||||||||||
| 4 | V0 | Positive operating voltage of COM-drivers | ||||||||||||||||||||
| 5 | VM | VM is the non-select voltage level of COM-drivers. | ||||||||||||||||||||
| 6 | VDDA | Power supply | ||||||||||||||||||||
| 7 | VSS | Ground | ||||||||||||||||||||
| 8 | VD1 | Digital power source selection. | ||||||||||||||||||||
| 9 | VDDI | VDD1 is the power of interface I/O circuit | ||||||||||||||||||||
| 10 | CSB | Chip select input pin CSB=“L”: This chip is selected and the MPU interface is active CSB=“H”: This chip is not selected and the MPU interface is disabled (D[7:0] are high impedance) |
||||||||||||||||||||
| 11 | IF3 | These pins select interface operation mode.
|
||||||||||||||||||||
| 12 | IF2 | |||||||||||||||||||||
| 13 | IF1 | |||||||||||||||||||||
| 14 | RSTB | Reset input pin. When RSTB is “L”, internal initialization procedure is executed. | ||||||||||||||||||||
| 15 | /RD(E) | Read / Write execution control pin. (This pin is only used in parallel interface)
|
||||||||||||||||||||
| 16~23 | D7~D0 | The bi-directional data bus of the MPU interface. When CSB is “H”, they are high impedance. If using serial interface: D0 is the SDA signal in 4-Line & 3-Line interface. D1 is the A0 signal in 4-Line interface |
||||||||||||||||||||
| 24 | /WR/(R/W) | Read / Write execution control pin. (This pin is only used in parallel interface
|
||||||||||||||||||||
| 25 | A0(SCL) | The function of this pin is different in parallel and serial interface In parallel interface: A0 is register selection input A0 = "H": inputs on data bus are display data A0 = "L": inputs on data bus are command In serial interface: this pad will be used as SCL (serial-clock) input |
||||||||||||||||||||
| 26 | ESD GND | Electro-Static discharge |
