產品敘述

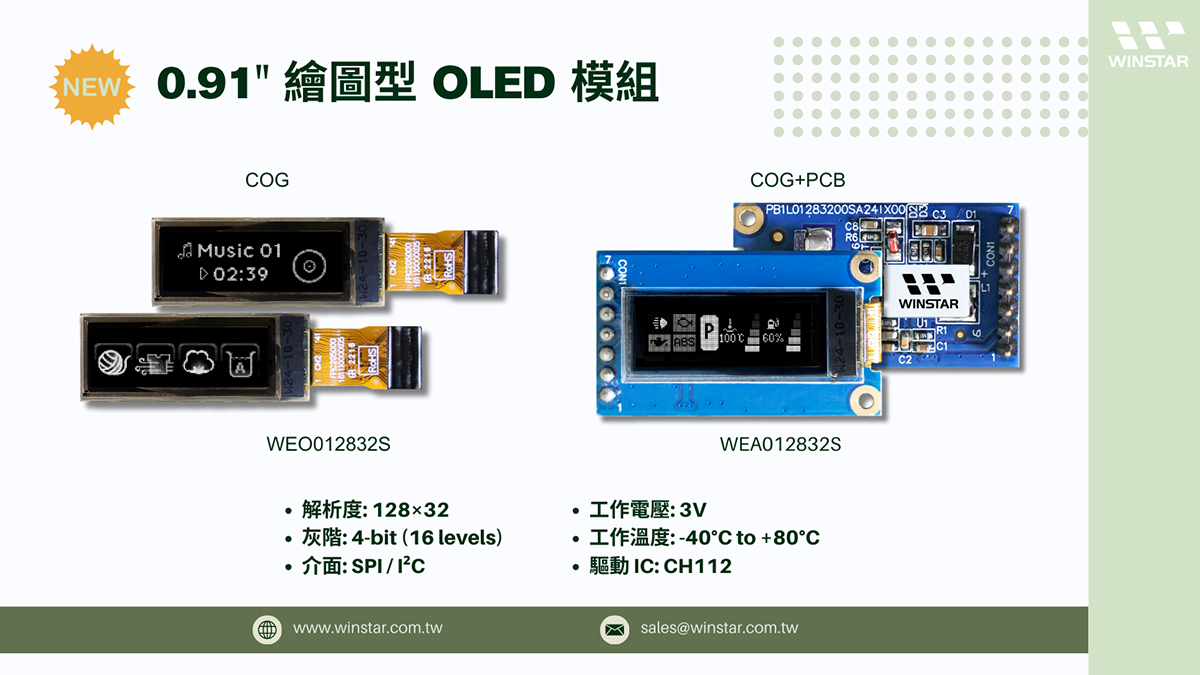

WEO012832S 是一款 0.91 吋 OLED 顯示模組，具備 128x32 點矩陣解析度，並內建的 CH1120 驅動 IC。這款 OLED 0.91 吋 顯示器專為小巧設計的系統而設計，適用於機械深度、功率效率及清晰的單色顯示為主要限制的應用。它支援 4-bit 灰階，提供比傳統的 1-bit OLED 模組更多的 UI 表現彈性。如需詳細規格，請參考 OLED 0.91" 資料表。
OLED 顯示器 0.91" 128x32 以 3V 邏輯電壓運行，並提供 SPI 和 I2C 介面，可輕鬆與大多數 MCU 平台進行整合。此模組具有 160°（水平/垂直）的廣視角，並且可從 –40°C 至 +80°C 的廣泛操作溫度範圍，確保在消費性及工業環境中的穩定運行。
Key Characteristics
- 0.91 吋 COG OLED 模組
- 128×32 解析度
- CH1120 驅動 IC
- 支援 4-bit 灰階
- 介面選項：SPI / I2C
- 邏輯電壓：3V
- 顯示顏色：白色或黃色
- 視角：水平 160° / 垂直 160°
- 操作溫度：–40°C 至 +80°C
- 適用於低功耗與空間受限的設計
建議應用領域:
基於其尺寸、功耗特性與薄型結構，WEO012832S 特別適用於：
- 穿戴式與可攜式裝置：健身手環、小型指示器、手腕裝置
- 可攜式醫療設備：手持量測儀、診斷輔助設備
- 測試量測工具：萬用電表、資料記錄器、小型儀表顯示面板
- IoT 節點與小型控制器：感測器、控制模組、智慧家電的手持裝置
- 電池驅動的手持產品
對於需要 PCB 版本的設計
若您的專案需要額外的機構強度、更便利的固定方式，或希望加快原型打樣流程，我們也提供相同顯示器的 COG+PCB 版本。
請參考 WEA012832S，以了解含PCB 配置的OLED模組版本及其詳細規格。
規格圖
Data source ref:WEO012832SWPP3N00000
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 點陣 | 128 × 32 Dots | － |
| 模組尺寸 | 30.0 × 11.5 × 1.41 | mm |
| 有效區域 | 22.38 × 5.58 | mm |
| 像素大小 | 0.155 × 0.155 | mm |
| 像素間距 | 0.175 × 0.175 | mm |
| 顯示模式 | 被動矩陣(Passive Matrix) | |
| 發光顏色 | 單色 | |
| 驅動方式 | 1/32 Duty | |
| 灰階 | 4 bits | |
| IC | CH1120 | |
| 介面 | 4-wire SPI,I2C | |
| 尺寸(對角線) | 0.91吋 | |
最大絕對額定值
| 參數 | 符號 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|
| 邏輯電源電壓 | VDD | -0.3 | 3.5 | V |
| 顯示電源電壓 | VPP | -0.3 | 15.0 | V |
| 工作溫度 | TOP | -40 | +80 | °C |
| 儲存溫度 | TSTG | -40 | +85 | °C |
電氣特性
DC 電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD | － | 1.65 | 3.0 | 3.5 | V |
| 顯示電源電壓 | VPP | － | 8.0 | 9.0 | 9.5 | V |
| 輸入高準位 | VIH | － | 0.8×VDD | － | VDD | V |
| 輸入低準位 | VIL | － | VSS | － | 0.2×VDD | V |
| 輸出高準位 | VOH | － | 0.8×VDD | － | VDD | V |
| 輸出低準位 | VOL | － | VSS | － | 0.2×VDD | V |
| 顯示器50%像素開啟時 | IPP | VPP=9V | － | 3 | 6 | mA |
Pin功能定義
| No. | 符號 | 功能說明 | ||||||
|---|---|---|---|---|---|---|---|---|
| 1 | ESD_GND | This pin should be connected to GND. | ||||||
| 2 | VPP | OLED panel power supply. Connect to capacitor. It could be supplied externally. This is the most positive voltage supply. |
||||||
| 3 | VCOMH | This is a pin for the voltage output high level for common signals. A capacitor should be connected between this pin and VSS. |
||||||
| 4 | SEGH | This is a segment pre-charge voltage. A capacitor can be connected between this pin and GND if necessary. When external capacitor is not used, this pin should be kept NC. |
||||||
| 5 | VSL | Discharge voltage level pad. This pad should be connected to resistor and diode externally. |
||||||
| 6 | VSS | Ground for logic and analog. This pin should be connected to GND externally. | ||||||
| 7 | VDD | Power supply for logic. | ||||||
| 8 | RES | This is a reset signal input pin. When RES is set to “L”, the settings are initialized. The reset operation is performed by the RES signal level. This pin internal pull high. |
||||||
| 9 | A0/SA0 | This is the Data/Command control pin that determines whether the data bits are data or a command. In I2C interface, this pad serves as SA0 to distinguish the different address of OLED driver. |
||||||
| 10 | CS | This pin is the chip select input. When CS = “L”, then the chip select becomes active, and data/command I/O is enabled. | ||||||
| 11 | SCL | The serial clock input. | ||||||
| 12 | SI | The serial data input. | ||||||
| 13 | IM1 | MCU bus interface selection pins.
|
||||||
| 14 | IREF | This is a segment current reference pin. A resistor should be connected between this pin and GND. |
||||||
| 15 | DVDD | This pin is for regulator circuit. A capacitor should be connected between this pin and GND if necessary. When external capacitor Is not used, this pin should be kept NC |
||||||
| 16 | ESD_GND | This pin should be connected to GND. |
