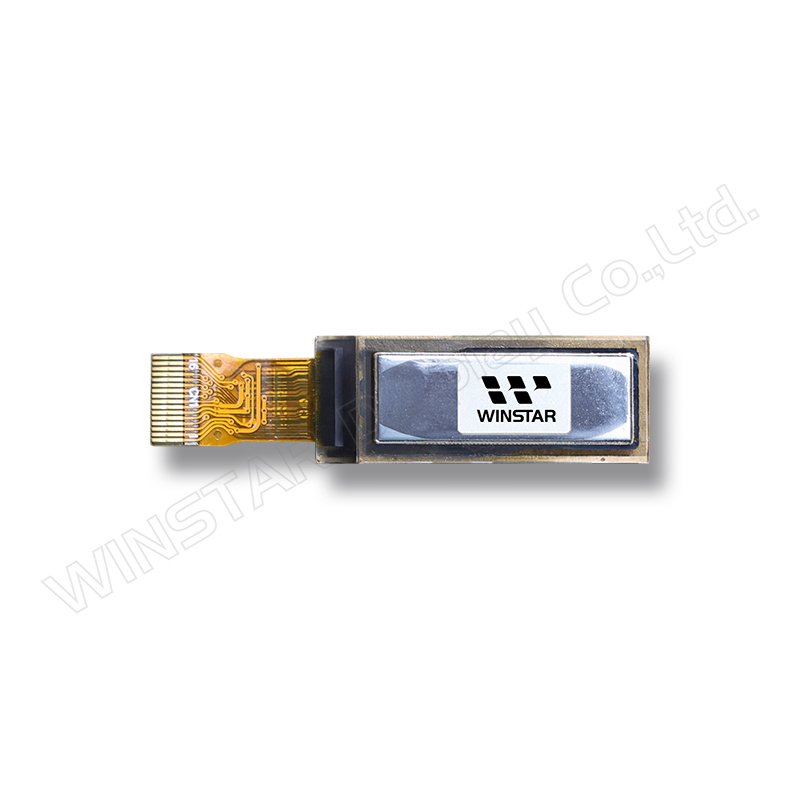

N° de modèle WEO012832S
►Type: Graphique
►Structure: COG
►Dimension: 0.91 pouces
►Matrice de points 128 x 32
►IC：CH1120
►Alimentation 3V
►1/32 duty
►Interface: SPI, I2C
►Couleur d'affichage: Blanc / Jaune
►Support Grayscale

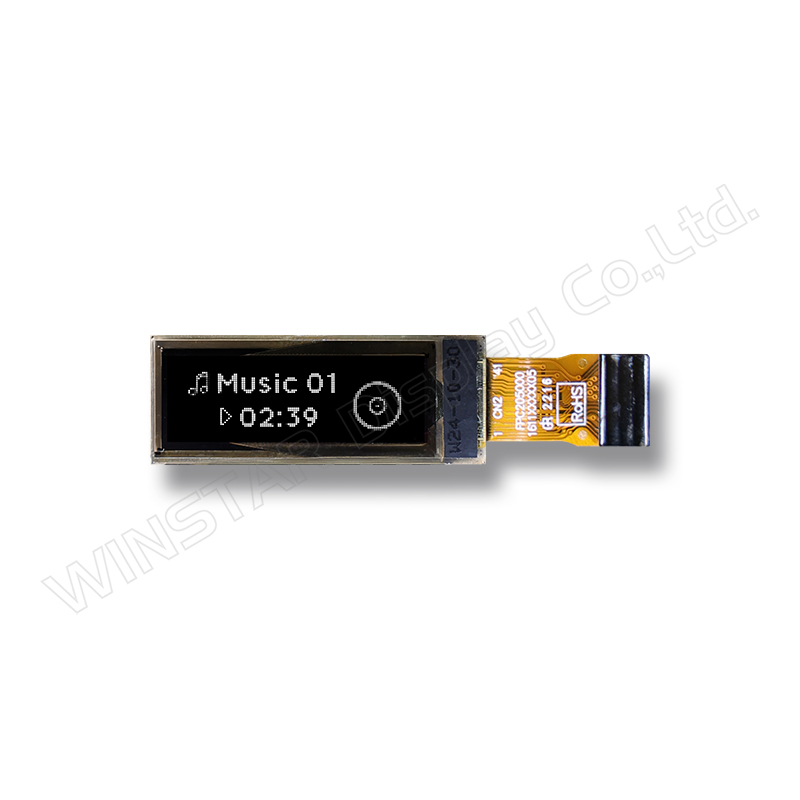

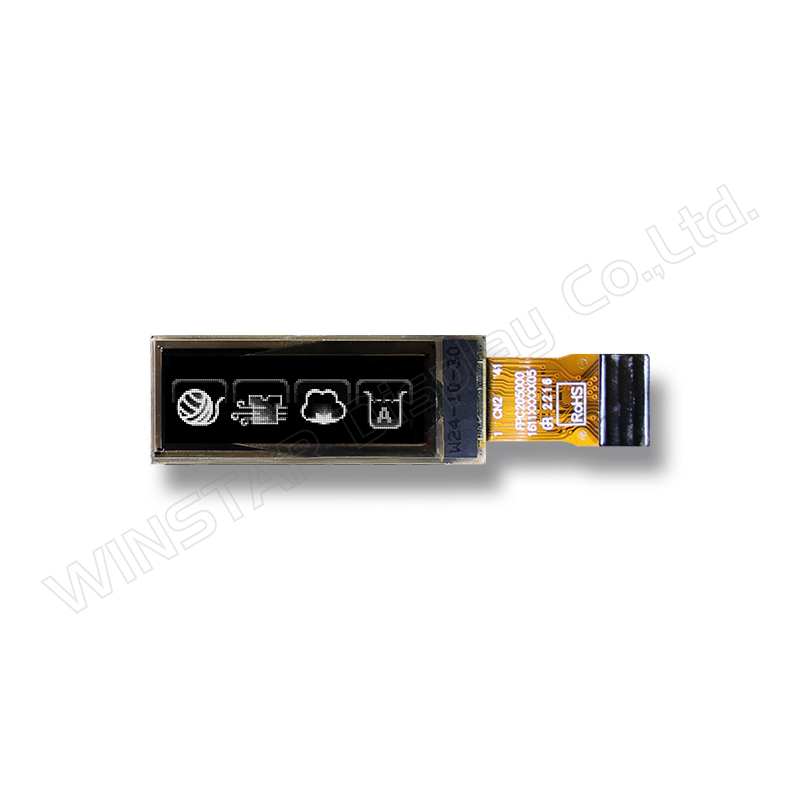

WEO012832S est un module affichage OLED 0.91 pouce avec une matrice de points 128x32 et un IC driver CH1120 intégré. Conçu pour des systèmes compacts, cet affichage OLED 0.91 pouce est optimisé pour des applications où la profondeur mécanique, l'efficacité énergétique et une représentation monochrome claire sont des contraintes clés. Il prend en charge l'échelle de gris 4 bits, offrant plus de flexibilité pour l'expression de l'interface utilisateur par rapport aux modules OLED traditionnels à 1 bit. Pour plus de détails, veuillez consulter le datasheet OLED 0.91".
L'affichage OLED 0.91" 128x32 fonctionne sous une alimentation logique de 3V et offre des interfaces SPI et I2C pour une intégration transparente avec la plupart des plateformes MCU. Le module présente un large angle de vision de 160° (horizontal/vertical) et une plage de température de fonctionnement étendue de –40°C à +80°C, garantissant des performances stables dans des environnements à la fois grand public et industriels.
En fonction de sa taille, de ses caractéristiques énergétiques et de son facteur de forme mécanique, le WEO012832S est adapté aux applications suivantes :
Si votre projet nécessite un module avec un support mécanique supplémentaire, un montage simplifié ou un prototypage facilité, le même affichage est également disponible en version COG+PCB.
Veuillez vous référer au modèle WEA012832S pour la configuration avec PCB intégré.
Data source ref:WEO012832SWPP3N00000

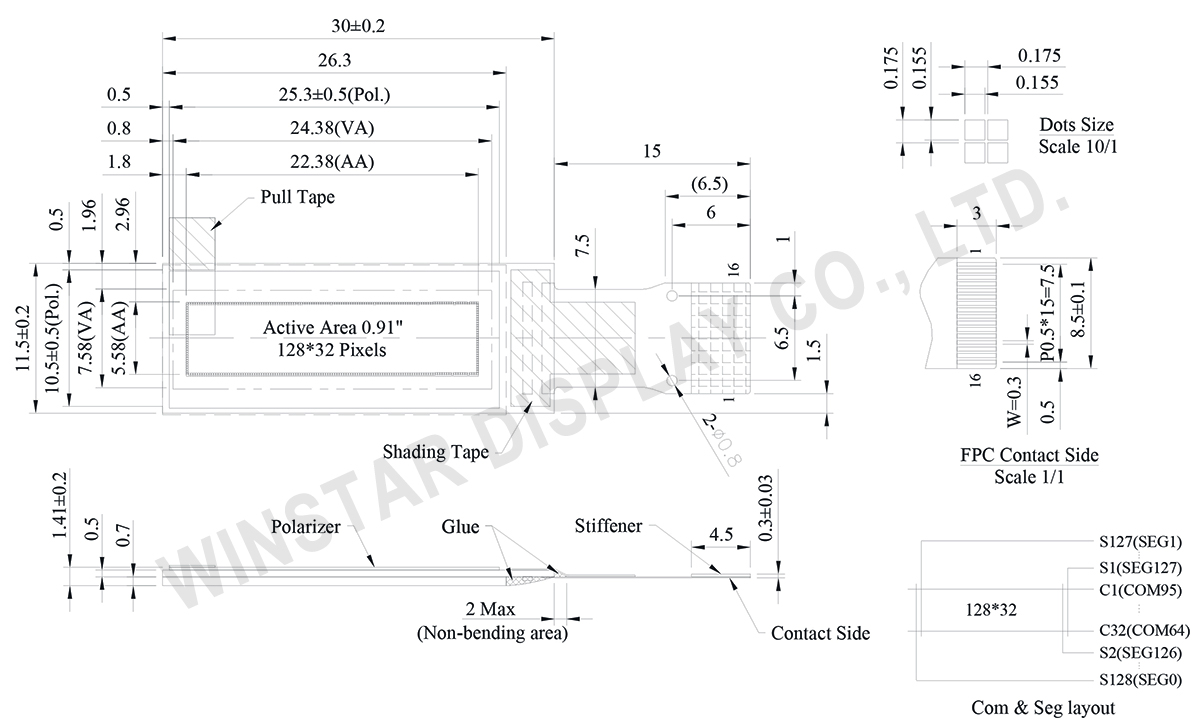

| Article | Dimensions | Unité |
|---|---|---|
| Matrice de points | 128 × 32 Dots | － |
| Dimensions du module | 30.0 × 11.5 × 1.41 | mm |
| Zone active | 22.38 × 5.58 | mm |
| Taille des points | 0.155 × 0.155 | mm |
| Pas des points | 0.175 × 0.175 | mm |
| Mode d'affichage | Matrice passive | |
| Couleur d'affichage | Monochrome | |
| Drive Duty | 1/32 Duty | |
| Scala di grigi | 4 bits | |
| IC | CH1120 | |
| Interface | 4-wire SPI,I2C | |
| Diagonale | 0.91 pouces | |
| Paramètre | Symbole | Valeur min | Valeur max | Unité |
|---|---|---|---|---|
| Tension d'alimentation pour la logique | VDD | -0.3 | 3.5 | V |
| Tension d'alimentation pour l'affichage | VPP | -0.3 | 15.0 | V |
| Température de fonctionnement | TOP | -40 | +80 | °C |
| Température de stockage | TSTG | -40 | +85 | °C |
| Article | Symbole | État | Valeur min | Valeur type | Valeur max | Unité |
|---|---|---|---|---|---|---|
| Tension d'alimentation pour la logique | VDD | － | 1.65 | 3.0 | 3.5 | V |
| Tension d'alimentation pour l'affichage | VPP | － | 8.0 | 9.0 | 9.5 | V |
| Tension d'entrée haute | VIH | － | 0.8×VDD | － | VDD | V |
| Tension d'entrée basse | VIL | － | VSS | － | 0.2×VDD | V |
| Tension de sortie haute | VOH | － | 0.8×VDD | － | VDD | V |
| Tension de sortie basse | VOL | － | VSS | － | 0.2×VDD | V |
| Affichage 50 % des pixels allumés | IPP | VPP=9V | － | 3 | 6 | mA |
| No. | Symbole | Fonction | ||||||
|---|---|---|---|---|---|---|---|---|
| 1 | ESD_GND | This pin should be connected to GND. | ||||||
| 2 | VPP | OLED panel power supply. Connect to capacitor. It could be supplied externally. This is the most positive voltage supply. |
||||||
| 3 | VCOMH | This is a pin for the voltage output high level for common signals. A capacitor should be connected between this pin and VSS. |
||||||
| 4 | SEGH | This is a segment pre-charge voltage. A capacitor can be connected between this pin and GND if necessary. When external capacitor is not used, this pin should be kept NC. |
||||||
| 5 | VSL | Discharge voltage level pad. This pad should be connected to resistor and diode externally. |
||||||
| 6 | VSS | Ground for logic and analog. This pin should be connected to GND externally. | ||||||
| 7 | VDD | Power supply for logic. | ||||||
| 8 | RES | This is a reset signal input pin. When RES is set to “L”, the settings are initialized. The reset operation is performed by the RES signal level. This pin internal pull high. |
||||||
| 9 | A0/SA0 | This is the Data/Command control pin that determines whether the data bits are data or a command. In I2C interface, this pad serves as SA0 to distinguish the different address of OLED driver. |
||||||
| 10 | CS | This pin is the chip select input. When CS = “L”, then the chip select becomes active, and data/command I/O is enabled. | ||||||
| 11 | SCL | The serial clock input. | ||||||
| 12 | SI | The serial data input. | ||||||
| 13 | IM1 | MCU bus interface selection pins.
|
||||||
| 14 | IREF | This is a segment current reference pin. A resistor should be connected between this pin and GND. |
||||||
| 15 | DVDD | This pin is for regulator circuit. A capacitor should be connected between this pin and GND if necessary. When external capacitor Is not used, this pin should be kept NC |
||||||
| 16 | ESD_GND | This pin should be connected to GND. |
