Affichage OLED 0.91" I2C avec PCB | OLED I2C, 128×32 COG, CH1120

N° de modèle WEA012832S

►Type: Graphique
►Structure: COG+PCB
►Dimension: 0.91 pouces
►Matrice de points 128 x 32
►IC：CH1120
►Alimentation 3V
►1/32 duty
►Interface: SPI par défaut, option I2C
►Couleur d'affichage: Blanc
►Support Grayscale

Téléchargement PDF

DEMO CODE Ajouter à demande

PRÉC. Retour à la liste SUIVANT

Description

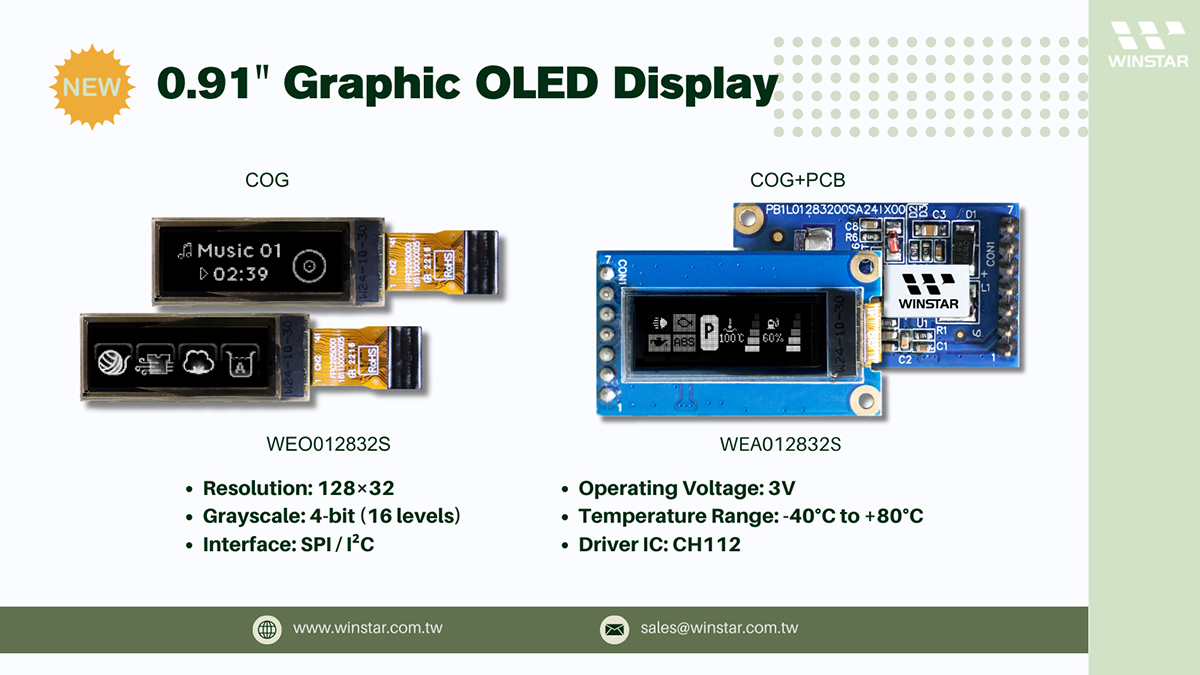

Le WEA012832S 0.91" OLED Display I2C avec PCB est conçu pour des applications compactes et à faible consommation d'énergie nécessitant des solutions d'affichage haute résolution. Avec une résolution de 128×32 et le circuit intégré CH1120, cet écran OLED prend en charge une échelle de gris de 4 bits, garantissant une sortie visuelle nette et précise. Le module prend en charge à la fois les interfaces SPI et I2C optionnel, offrant ainsi une flexibilité pour diverses intégrations système.

Caractéristiques principales :

Dimensions : 0.91" OLED, résolution 128×32
Interface : SPI par défaut, I2C optionnel
IC : CH1120
Alimentation : 3V
Échelle de gris : 4 bits
Couleur de l'affichage : Blanc
Cycle de service : 1/32
Mode d'affichage : Matrice passive

Applications :

Idéal pour les applications où l'espace et l'efficacité énergétique sont essentiels :

Appareils portables : Montres connectées, trackers d'activité, et autres appareils portables.
Électroniques portables : Outils de diagnostic portables et télécommandes.
Instruments industriels : Petits affichages pour appareils médicaux et contrôles industriels.
Appareils IoT : Systèmes à faible consommation d'énergie nécessitant des affichages compacts et clairs.

Flexibilité de configuration :

Pour les conceptions ne nécessitant pas d'intégration de PCB, envisagez le modèle WEO012832S, qui offre les mêmes spécifications sans le PCB.

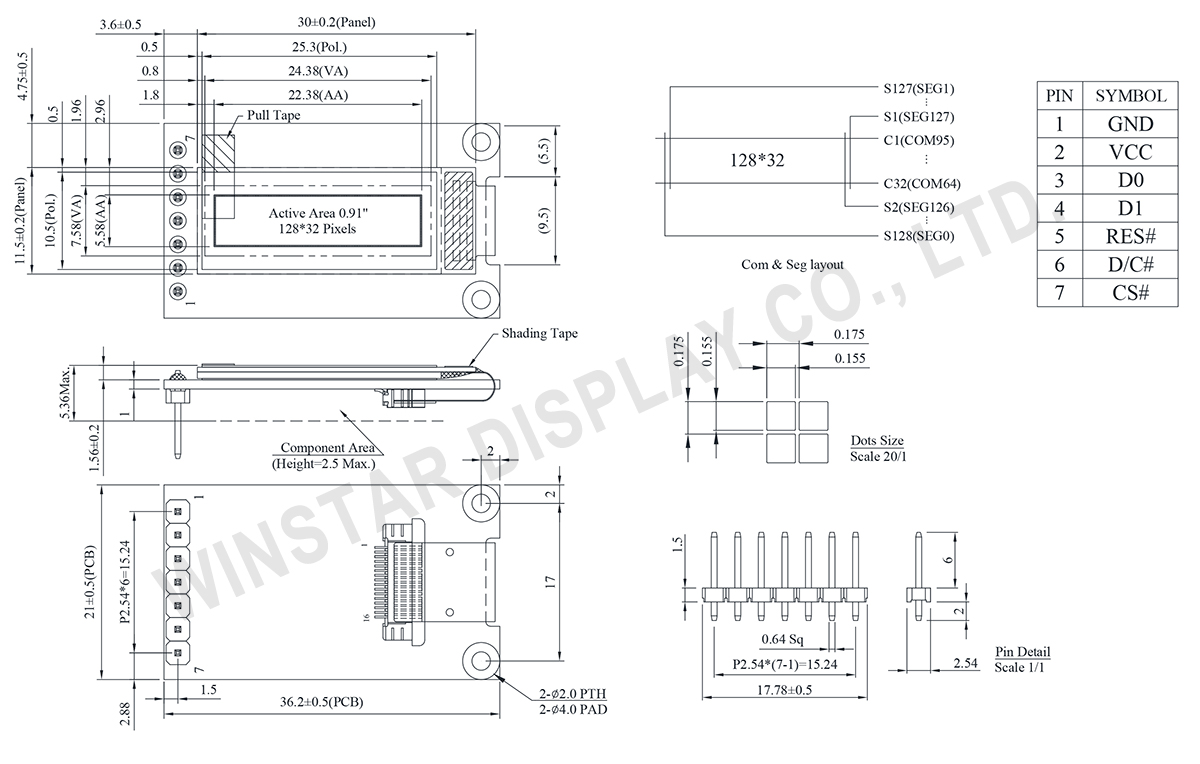

DESSIN

OLED Display I2C, 0.91 OLED I2C with PCB, 128×32 COG, CH1120 - WEA012832S

SPÉCIFICATIONS

Spécifications générales

Article	Dimensions	Unité
Matrice de points	128 × 32 Dots	－
Dimensions du module	30.0 × 11.5 × 5.36 MAX	mm
Zone active	22.38 × 5.58	mm
Taille des points	0.155 × 0.155	mm
Pas des points	0.175 × 0.175	mm
Mode d'affichage	Matrice passive
Couleur d'affichage	Monochrome
Drive Duty	1/32 Duty
Scala di grigi	4 bits
IC	CH1120
Interface	4-wire SPI
Diagonale	0.91 pouces

Valeurs nominales maximales absolues

Paramètre	Symbole	Valeur min	Valeur max	Unité
Tension d'alimentation pour la logique	VCC	-0.3	3.5	V
Température de fonctionnement	TOP	-40	+80	°C
Température de stockage	TSTG	-40	+85	°C

Caractéristiques électroniques

DC Caractéristiques électroniques

Article	Symbole	État	Valeur min	Valeur type	Valeur max	Unité
Tension d'alimentation pour la logique	VCC	－	2.8	3.0	3.3	V
Tension d'entrée haute	VIH	－	0.8×VCC	－	VCC	V
Tension d'entrée basse	VIL	－	VSS	－	0.2×VCC	V
Tension de sortie haute	VOH	－	0.8×VCC	－	VCC	V
Tension de sortie basse	VOL	－	VSS	－	0.2×VCC	V
Affichage 50 % des pixels allumés	ICC	VPP=3V	－	10.5	16.0	mA

Fonction PIN sur l'interface

No.	Symbole	Fonction
1	GND	GND.
2	VCC	Power supply pin for core logic operation
3	D0	The serial clock input pad.
4	D1	The serial data input pad.
5	RES#	This is a reset signal input pad. When RES is set to “L”, the settings are initialized. The reset operation is performed by the RES signal level.
6	D/C#	This is the Data/Command control pad that determines whether the data bits are data or a command.
7	CS#	This pad is the chip select input.
