OLED / STN LCD / VFD比較

工業用顯示器的產品趨勢逐年從傳統的STN-LCD轉為TFT與OLED,對於有超廣視角與高對比需求的產品應用顯示器首選則是OLED。被譽為新世代顯示器的OLED與傳統的LCD與VFD相比,OLED擁有多項其他顯示器技術所沒有的優勢。

以下是OLED/LCD/VFD三種顯示器重要特性的比較表,產品是以COB結構的16x2 字元型OLED作樣本,在各特性中都是表現最佳,OLED不再只是選項,而是產品應用的必然趨勢。

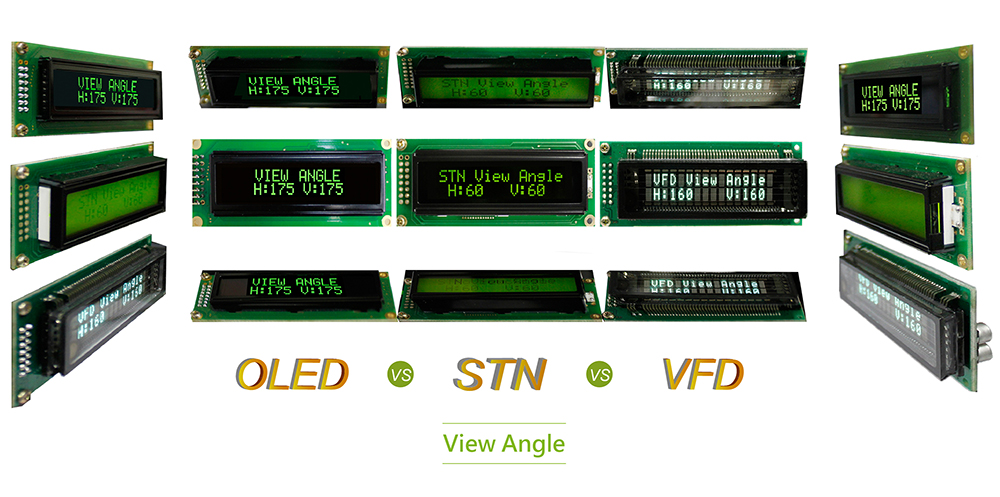

175 degree - 廣視角

OLED自發光區域是整個前面玻璃面積,OLED不像STN LCD Dispaly需要背光組裝在玻璃下方,所以視角更廣。而VFD Display顯示區域受制於發光源設置在較深的位置以及柵極與封框的關係,視角被限制,因此視角比OLED稍微窄。

Display Type OLED STN LCD VFD
Viewing Angle >175(H) 175(V) 60(H) 60(V) 160(H) 160(V)




10 μsec – Response time - 反應速度快

OLED有機發光材料元件為自發光是依靠電壓來調整,反應速度要比液晶來得快很多,在常溫+25℃與-20℃時OLED只需10µ 秒,而LCD液晶在+25℃時需約0.2 秒,在-20℃時則須約4 秒。

Display Type OLED STN LCD VFD LCD
Response Time at +25℃ - 10µ Sec at +25℃ - 0.2 Sec at +25℃ - 10µ Sec
at  -20℃ - 10µ Sec at -20℃ - 4 Sec at -20℃ - 10µ Sec



-40℃~80℃

OLED是有機發光半導體,屬於全固態組件,抗震性好,能適應惡劣高低溫環境,尤其是溫特性好,即使在零下40度仍能正常顯示,反觀LCD液晶顯示器隨著操作溫度下降,液晶則會凍僵,反應變慢無法正常顯示畫面,高溫時OLED顯示畫面與反應速度依然正常,但是LCD液晶則會變色且畫面顯示不完整。




No  need backlight - 無需背光源

OLED 為自發光,有機材直接鍍在玻璃上,無需背光源,不像STN-LCD需要加LED之類的背光,所以OLED比STN-LCD更薄,而VFD (Vacuum Fluorescent Display) 雖然也是自發光,但需要設置機構元件作真空封裝,因而需要較厚與強韌的玻璃,所以VFD模組總厚度較高,OLED可謂是市場上最輕薄的顯示器產品。

為了方便比較,下表比較數據是用COB製程帶PCB版的16x2字元型作為比較基準。事實上,OLED模組可以設計的更薄,因為不需要背光源,為了能讓客戶可以直接由現有STN升級到OLED,華凌推出原有STN標準模組機構尺寸的對應OLED模組方便客戶升級。

Display Type  OLED  STN LCD  VFD
Module Thickness 6.90 mm  9.70 mm 14.40 mm
(e.g.: COB 16x02) (with component) (with component) (with component)

最薄的產品 - OLED Module, STN LCD Display, VFD Displays


OLED/LCD/VFD的模組架構圖:

OLED顯示器, STN LCD Module, STN LCD Display, VFD Displays, Display VFD, 比較

Comparison-OLED/STN/VFD



200mw  Low Power Consumption - 低耗電

OLED僅點亮像素的部分需耗電流,依據亮度高低能調整耗電流,所以很省電。STN-LCD因為需要背光源,即使是使用LED背光仍然比OLED耗電。VFD需要供電給點亮像素以及燈絲,其中燈絲耗電量大且須持續供電 ,所以是三者中最耗電的顯示器。


Display Type OLED STN LCD VFD
Driving Voltage  ~3 - 5 V  ~3 - 5 V ~35 V
Power use at 100% lighting (e.g.:COB16x02) ~200 mW  ~500mW ~680 mW



0.02x0.02mm - Dot Gap

OLED有機發光材料以及製程使用的光罩精密的優勢,使得OLED的Dot Gap可以做到0.02x0.02mm,解析度高所以畫質更細膩,遠優於LCD液晶與VFD。


Display Type Winstar OLED STN LCD VFD in market
Resolution Gap:0.02 x 0.02mm Gap:0.05 x 0.05mm Gap:0.02~0.05 x 0.02~0.05mm
