產品敘述
WF40CTYAQMNN0是一款採用IPS面板的3.97吋TFT液晶顯示器模組。 此款TFT解析度480 x 800 像素，模組內建ST7701S 驅動 IC，支援2線 MIPI DSI介面。WF40C採用IPS面板技術，視角範圍為左: 80度 / 右: 80度 / 上: 80度 / 下: 80 度，面板視角廣度寬，色彩鮮明、具有飽和自然的優質畫面，模組亮度(典型值) 600 nits，對比度(典型值) 900:1，採用亮面玻璃表面，在顯示器表面使用亮面可反射更多光線，進而增強較暗環境下的亮度效能，提高可視性。 此外，表面採用亮面有助於保持色彩飽和度，使顯示的影像更加生動和真實，會產生較少的光損失，從而提高顯示器的整體效率。。
WF40C模組為直屏模式TFT顯示器，供電電壓範圍從2.8V~3.3V。此款模組的工作溫度是-20℃ 至 +70℃，儲存溫度是 -30℃ 至 +80℃，適用於小型的工業設備、安全監控系統和手持設備，行車紀錄器等產品應用。

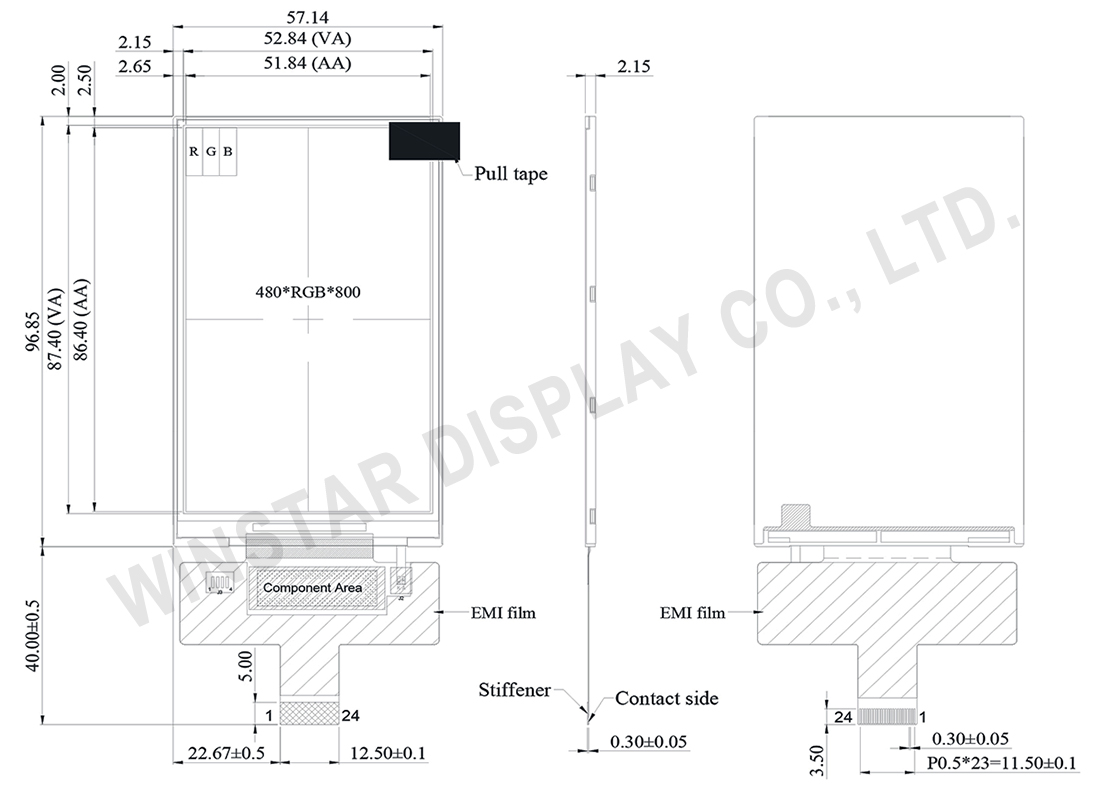

規格圖
產品規格
Pin功能定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | GND | Power ground |
| 2~5 | NC | No connect |
| 6 | GND | Power ground |
| 7 | D0N | MIPI DSI differential data pair (Data lane 0) |
| 8 | D0P | |
| 9 | GND | Power ground |
| 10 | CLK_N | MIPI DSI differential clock pair |
| 11 | CLK_P | |
| 12 | GND | Power ground |
| 13 | D1N | MIPI DSI differential data pair(Data lane 1) |
| 14 | D1P | |
| 15 | GND | Power ground |
| 16 | IOVCC | I/O and interface power supply (1.8V) |
| 17 | RESET | Reset input |
| 18 | TE | Tearing effect output pin. |
| 19 | VCI | Analog power supply |
| 20 | VCI | Analog power supply |
| 21 | NC | No connect |
| 22 | LEDK | Power for LED backlight cathode |
| 23 | LEDA | Power for LED backlight anode |
| 24 | GND | Power ground |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 3.97 | 吋 |
| 點陣(解析度) | 480×3(RGB)×800 | dots |
| 模組尺寸 | 57.14(H) × 96.85 (W）× 2.15 | mm |
| 有效區域 | 51.84(H) × 86.4 (V) | mm |
| 點間距 | 0.108(H) × 0.108(V) | mm |
| LCD類型 | TFT, 平常黑, 透射式 | |
| 視角 | IPS | |
| 長寬比 | 直屏 | |
| 介面 | 2線MIPI | |
| 驅動IC | ST7701S | |
| 背光類型 | LED ,平常白 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 介面 供電電壓 | VCI | 2.8 | - | 3.3 | V |
| 電源電壓 | IOVCC | 1.65 | 1.8 | 3.3 | V |
| 驅動電流(白) | IDD | - | 65 | 98 | mA |
