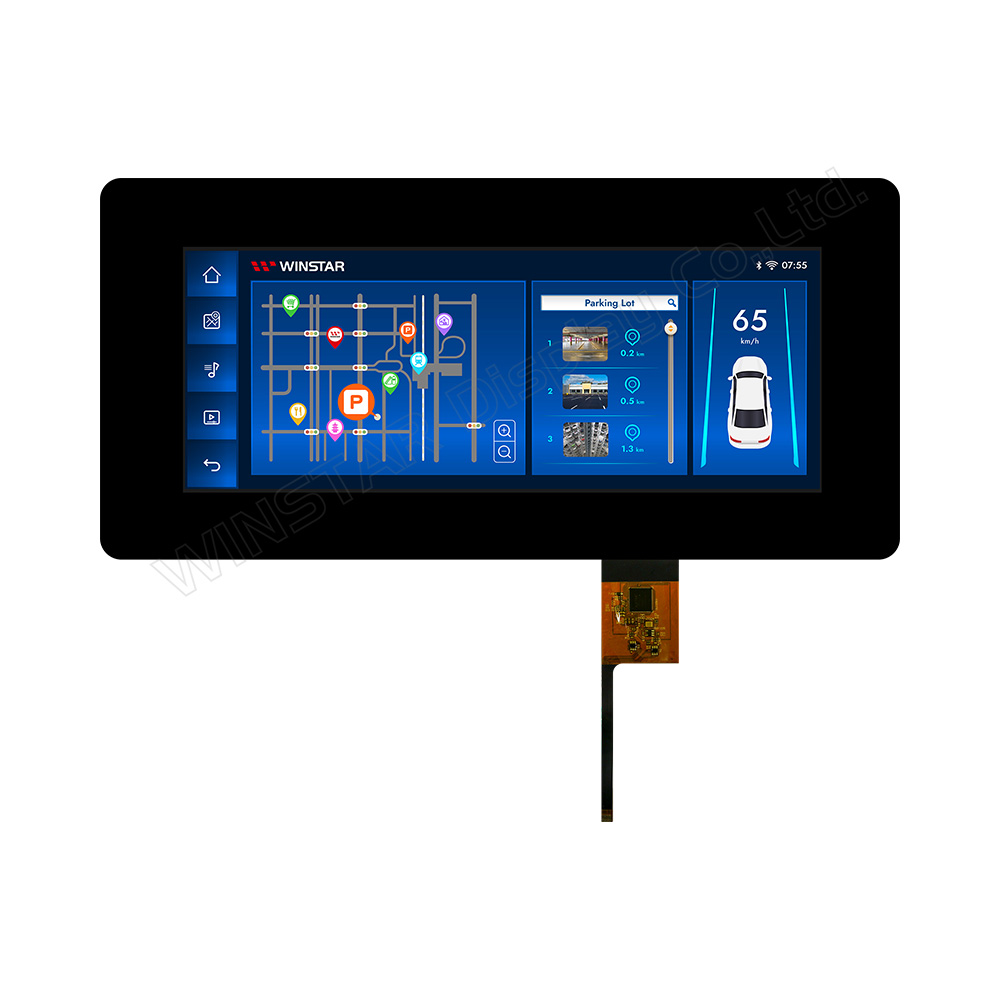

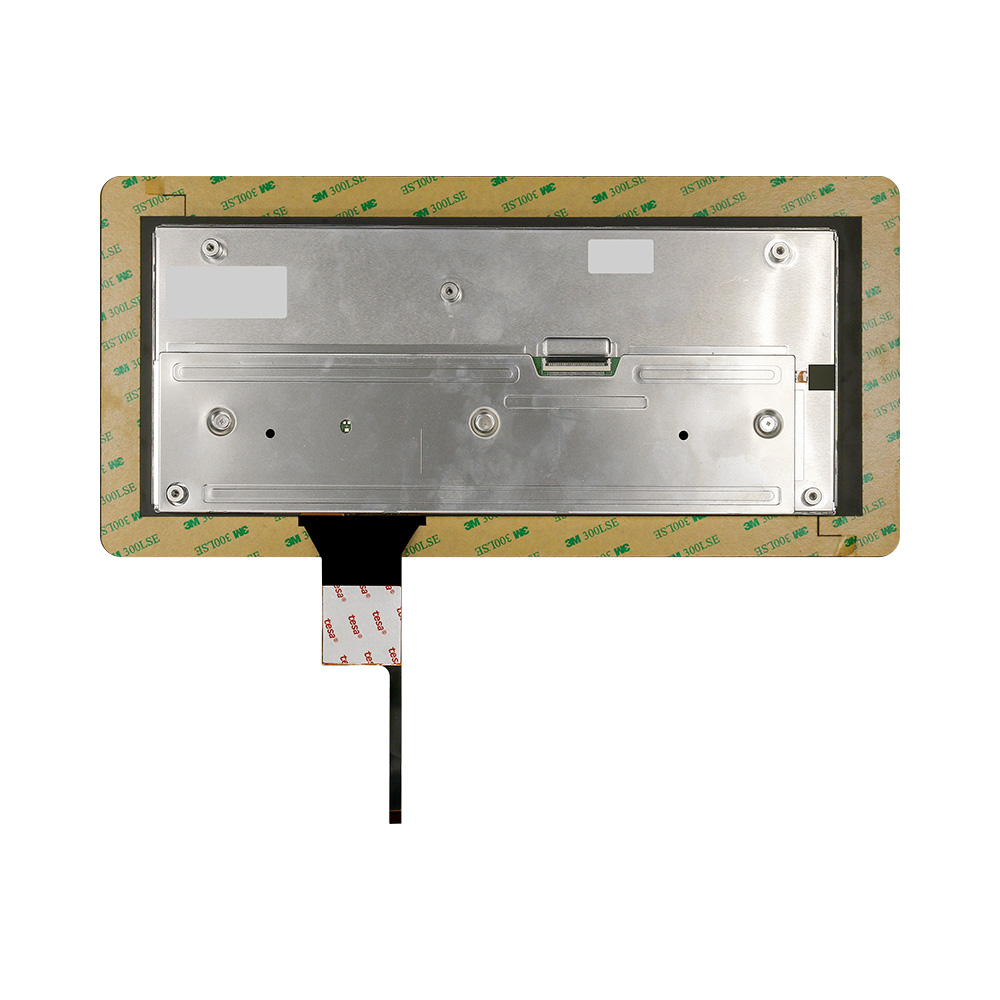

WF123BSWAYLNB0 是一款 12.3吋 解析度 1920 x 720 像素,高亮度 IPS 投射電容式觸控 (PCAP) TFT-LCD 模組,可支援 2-ch LVDS (Low-Voltage-Differential-Signaling) 介面,LVDS (低電壓差分信號) 技術運用在TFT 顯示器上 越來越受歡迎,此技術適合需要高速數據傳輸的 TFT LCD模組,LVDS (Low Voltage Differential Signaling) 即低電壓差分信號傳輸模式,它在提供高資料傳輸率的同時會有很低的功耗,具有很多優勢,如:低電壓電源的相容性、低雜訊、高雜訊抑制能力、可靠的信號傳輸等。此模組搭配投射電容式觸控面板內建 ILI2511 IC 可透過USB或I2C介面傳輸支援10點觸控。
WF123BSWAYLNB0 採用 IPS 面板,具有左:85 度/ 右:85度 / 上:85度 / 下:85度 (典型值) 視角,對比度 1100:1 (typical value),亮度 650 nits (typical value),表面採用亮面玻璃。 WF123BSWAYLNB0 供電電壓(VCC)為 3V ~ 3.6V (typical value 3.3V) 。模組具有廣溫的特性,工作溫度範圍 -30℃~+85℃ ; 儲存溫度範圍 -40℃~+85℃。如果客戶需要-40℃~+90℃ 更寬的儲存儲溫度可以選擇我們的WF123BSWAYLNBA模組。請注意,這兩個模組的厚度略有不同WF123BSWAYLNB0 為 10.48 mm,WF123BSWAYLNBA 為 10.7mm。
項目 | 規格 | 單位 |
---|---|---|
尺寸(對角線) | 12.3 | 吋 |
點陣(解析度) | 1920 RGB (H) × 720(V) | 像素 |

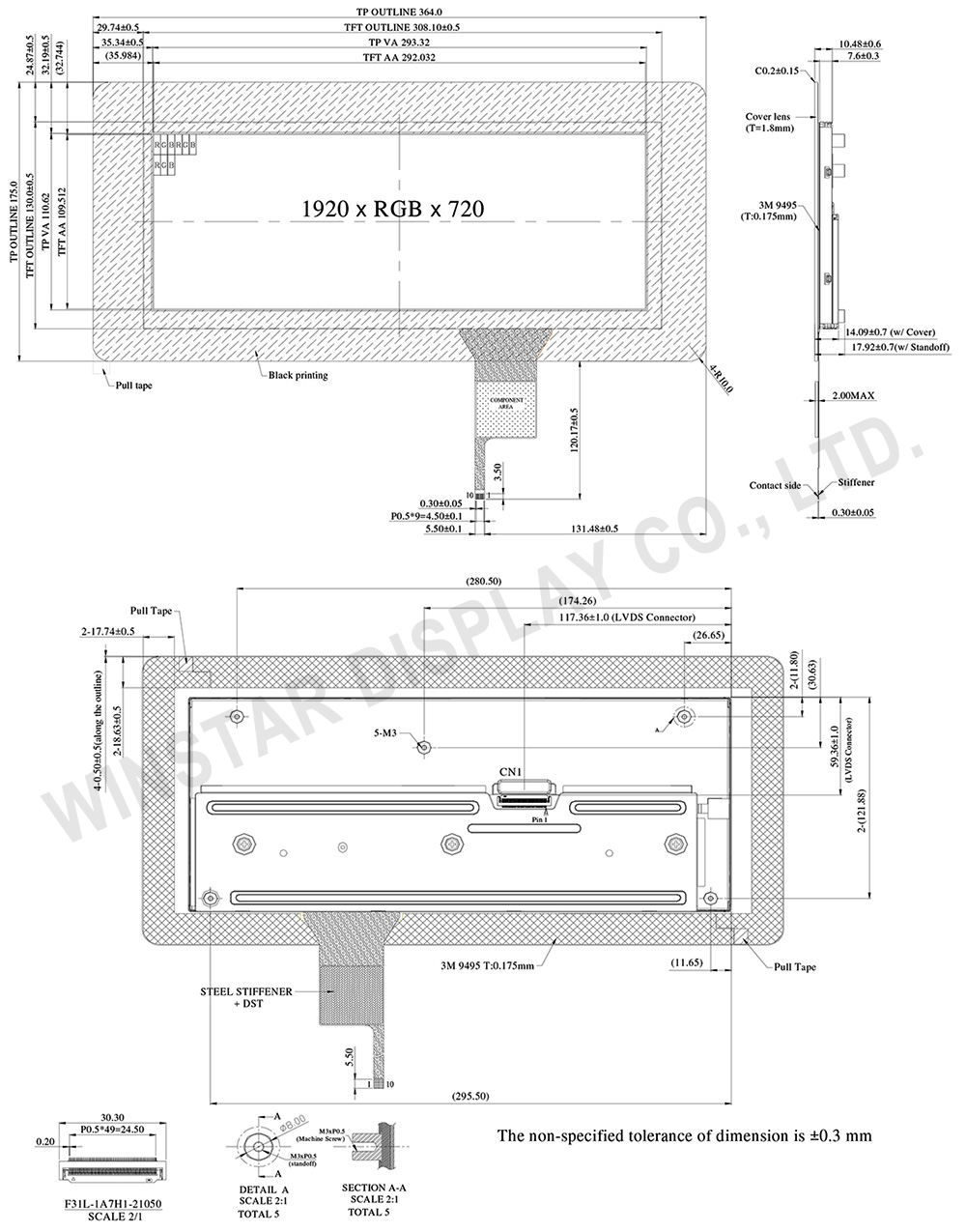

模組尺寸 | 364.0(H) × 175.0 (V) × 10.48 | mm |
有效區域 | 292.032(H) × 109.512(V) | mm |
像素間距 | 0.1521(H) × 0.1521 (V) | mm |
LCD類型 | TFT全透 | |
驅動IC | HX8298-C01-LT+HX8695-E-LT 或相容IC | |
視角 | 85/85/85/85 | |
背光類型 | LED,白色 | |
TFT 介面 | 2ch-LVDS | |
PCAP IC | ILI2511 或相容IC | |
PCAP 介面 | USB (I2C available) | |
PCAP FW 版本 | V6.0.0.0.0.0.0.3 | |
觸控面板 | 投射電容式觸控面板 (PCAP) | |
表面 | 亮面 |
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -30 | - | +85 | ℃ |
儲存溫度 | TST | -40 | - | +85 | ℃ |
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
電源電壓 | VCC | 3 | 3.3 | 3.6 | V |
輸入信號電壓 | ViH | VCC *0.7 | - | VCC | V |
ViL | 0 | - | VCC *0.3 | V | |
供電電流 | ICC | - | - | 500 | mA |
湧浪電流 | IRUSH | - | - | 2.0 | A |
PCAP(USB)電源電壓 | USB_VDD 5V | 4.75 | 5.0 | 5.25 | V |
I USB_VDD | - | 90 | 135 | mA | |
PCAP(I2C)電源電壓 | VDDT 3.3 | 3.15 | 3.3 | 3.45 | V |
IVDDT | - | 90 | 135 | mA |
Pin no. | 符號 | 功能說明 |
---|---|---|
1 | GND | Ground |
2 | NC | No connector |
3 | VCC | Digital Power |
4 | VCC | Digital Power |
5 | GND | Panel Power |
6 | GND | Panel Power |
7 | NC | No connector |
8 | NC | No connector |
9 | GND | Ground |
10 | ORXIN0- | Odd pixel negative LVDS differential clock input |
11 | ORXIN0+ | Odd pixel positive LVDS differential clock input |
12 | ORXIN1- | Odd pixel negative LVDS differential clock input |
13 | ORXIN1+ | Odd pixel positive LVDS differential clock input |
14 | ORXIN2- | Odd pixel negative LVDS differential clock input |
15 | ORXIN2+ | Odd pixel positive LVDS differential clock input |
16 | ORXCLKIN- | Odd pixel negative LVDS differential clock input |
17 | ORXCLKIN+ | Odd pixel positive LVDS differential clock input |
18 | ORXIN3- | Odd pixel negative LVDS differential clock input |
19 | ORXIN3+ | Odd pixel positive LVDS differential clock input |
20 | ERXIN0- | Even pixel negative LVDS differential clock input |
21 | ERXIN0+ | Even pixel positive LVDS differential clock input |
22 | ERXIN1- | Even pixel negative LVDS differential clock input |
23 | ERXIN1+ | Even pixel positive LVDS differential clock input |
24 | ERXIN2- | Even pixel negative LVDS differential clock input |
25 | ERXIN2+ | Even pixel positive LVDS differential clock input |
26 | ERXCLKIN- | Even pixel negative LVDS differential clock input |
27 | ERXCLKIN+ | Even pixel positive LVDS differential clock input |
28 | ERXIN3- | Even pixel negative LVDS differential clock input |
29 | ERXIN3+ | Even pixel positive LVDS differential clock input |
30 | GND | Ground |
31 | NC | No connector |
32 | RESETB | Global reset pin, active low. |
33 | STBYB | Standby mode, active low. |
34 | CA3 | Output signal to indicate self protection mode, when DE,HS,VS,DCLK, any of these signals is missing, it will become High. If using this pin, CA3 need to pulled low by an resistor,else , let it floating. |
35 | SCL | Serial interface clock input. (User folating) |
36 | SDA | Serial interface data input/output.(User folating) |
37 | CSB | Serial interface chip enable.(User folating) |
38 | GND | Power Ground |
39 | GND | Power Ground |
40 | NC | No connector |
41 | LEDA | LED power (Anode) |
42 | LEDA | LED power (Anode) |
43 | LEDA | LED power (Anode) |
44 | NC | No connector |
45 | LEDK1 | Cathode 1 |
46 | LEDK2 | Cathode 2 |
47 | LEDK3 | Cathode 3 |
48 | LEDK4 | Cathode 4 |
49 | NTC_A | NTC_Anode |
50 | NTC_K | NTC_Cathode |
Pin | 符號 | 功能說明 |
---|---|---|
1 | USB_VSS | System ground |
2 | USB_VDD 5V | Power supply |
3 | USB_D+ | Data + |
4 | USB_D- | Data - |
5 | VSS | System ground |
6 | SDA | I2C data input and output |
7 | SCL | I2C clock input |
8 | RST | External Reset, Low is active |
9 | INT | External interrupt to the host |
10 | VDDT 3.3 | Power supply |
