2U 伺服器為什麼需要本機監控介面？

2U 伺服器常應用於資料中心、雲端運算、高效能運算（HPC）、AI 運算與儲存系統等環境。隨著伺服器整合更多處理器、記憶體、儲存裝置、網路介面與散熱元件，維運人員除了確認設備是否正常運作，也需要掌握關鍵的系統與硬體狀態。

這些資訊通常可透過 BMC（Baseboard Management Controller）、Web 管理介面、CLI 或集中式管理平台取得。不過在設備安裝、機房巡檢或故障排查時，維運人員正位於伺服器機櫃前方，若只是確認設備身分或基本狀態，每次都必須另外登入管理系統，並不是最直接的資訊取得方式。

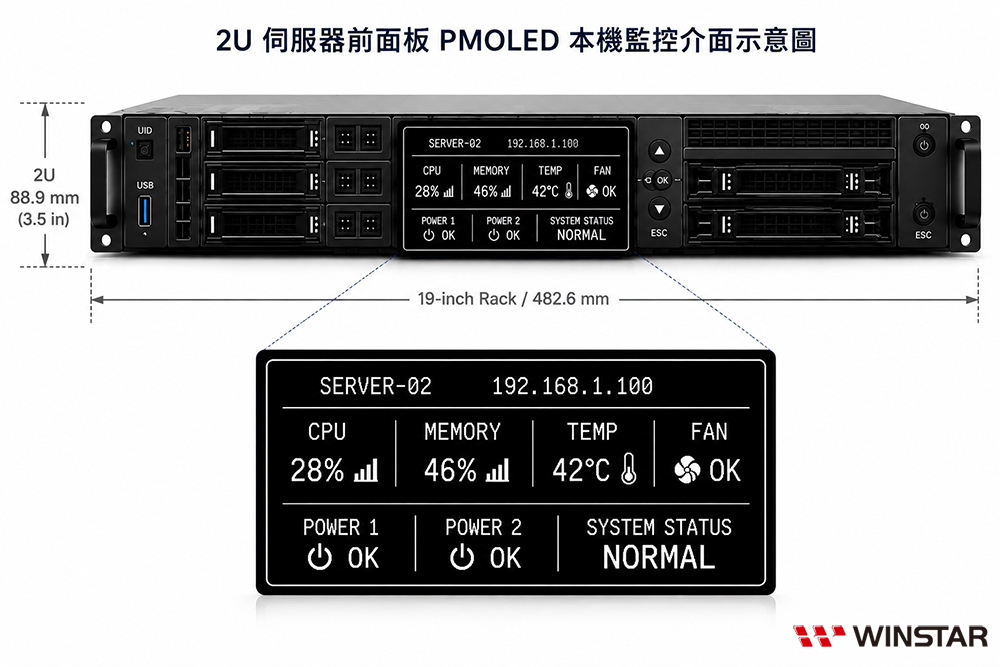

在 2U 伺服器前面板配置本機顯示器，可作為遠端管理系統之外的現場資訊入口，讓維運人員直接確認設備身分與關鍵系統狀態，並在異常發生時快速辨識需要進一步檢查的設備。

相較於 1U，2U 具有較大的垂直空間。在前面板配置允許的情況下，可利用較充足的顯示區域，將本機顯示從設備識別與基本狀態提示，進一步延伸為本機監控介面（Local Monitoring Interface）。

從設備識別到系統狀態監控：2U 顯示介面的資訊需求

伺服器前面板的本機顯示不需要呈現遠端管理系統中的所有資訊，而應優先提供維運人員在設備現場需要快速確認的內容。除了 Server Name、Device ID、Management IP 等設備識別資訊，也可進一步呈現系統運作狀態與重要硬體資訊。

在設備部署或機房巡檢時，設備識別資訊可協助維運人員確認目前操作的伺服器；CPU 與記憶體使用率、系統溫度、風扇、電源及網路連線狀態等資訊，則可提供基本的系統運作概況。

本機監控介面的重點不是顯示越多資訊越好，而是提供現場判讀真正需要的內容。實際顯示項目應依伺服器架構、可取得的系統資料及維運需求決定，避免將過多監控資料集中在有限的顯示區域。

當系統出現溫度過高、風扇或電源異常等狀況時，本機顯示應提高警告資訊的優先權，讓維運人員先確認異常類型，再透過 BMC 或其他管理工具查看詳細紀錄與診斷資訊。

因此，2U 伺服器的本機顯示可以由單純的設備識別（Device Identification）延伸至關鍵狀態監控（Local System Monitoring）。其目的不是複製完整的伺服器管理介面，而是將現場需要快速確認的資訊呈現在前面板上，協助維運人員進行設備辨識、狀態確認與初步故障判斷。

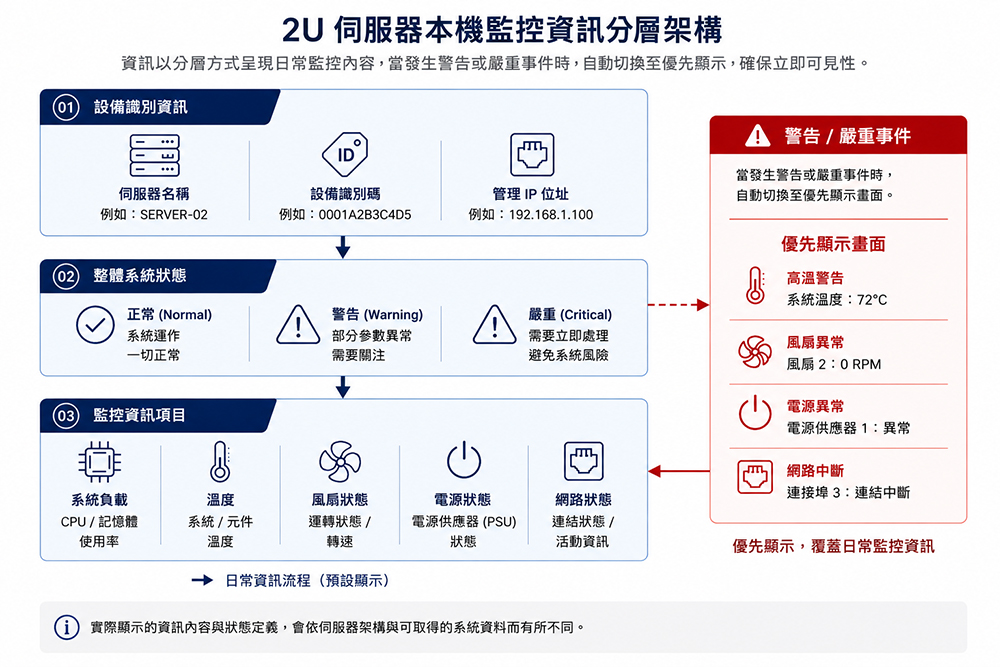

2U 伺服器的本機顯示資訊應如何分層？

增加顯示面積並不代表需要將所有系統資訊同時呈現在畫面上。資訊過多反而可能降低現場判讀效率，因此本機監控介面應依資訊的重要性與使用情境建立顯示層級，讓維運人員先確認設備身分與整體狀態，再視需要查看詳細資訊。

設備識別資訊可作為主要畫面的基礎內容，例如 Server Name、Device ID 或 Management IP，讓維運人員快速確認目前查看的設備。實際項目可依系統管理方式選擇，不需要同時呈現所有識別資訊。

整體系統狀態應提供直接的判讀方式，例如以 Normal、Warning、Critical 等狀態呈現設備目前的運作情況，讓維運人員先判斷系統是否正常，再決定是否查看其他監控資訊。

關鍵運作資訊可依需要透過分頁或畫面切換呈現，例如系統負載、溫度、風扇、電源與網路狀態，避免將過多數值集中於單一畫面而影響可讀性。

當系統發生異常時，警告資訊應具有較高的顯示優先權，可暫時取代一般監控內容，直接呈現異常項目與狀態。若系統可提供相關元件或位置資訊，也可一併顯示，協助維運人員確認需要檢查的區域。

2U 伺服器的本機顯示該選擇哪種顯示技術？

2U 伺服器的本機顯示可採用 PMOLED、TFT LCD 或 STN LCD，選型時應考量顯示尺寸、資訊量、介面複雜度、可讀性與機構空間。若介面主要用於設備識別、系統狀態與異常提示，其需求與大型彩色 HMI 不同，因此不一定需要較大的顯示尺寸或複雜的圖形能力。

TFT LCD 具有較廣的尺寸與解析度選擇，適合需要彩色 GUI、圖表、Dashboard 或較高資訊密度的介面。若本機顯示需要進一步發展為完整的人機操作介面，TFT LCD 可提供較大的設計彈性。

STN LCD 是成熟的顯示技術，可滿足文字、字元與簡單圖形等基本資訊顯示需求。若介面內容較單純，且不需要複雜圖形或快速畫面更新，STN LCD 仍是可評估的方案。

PMOLED 則適合中小尺寸、以文字、圖示與狀態資訊為主的介面。其自發光、無背光、高對比、廣視角與快速反應等特性，與 2U 伺服器 Status Display 的使用需求具有良好的匹配性。

*厚度為一般結構的參考值，實際厚度會因面板、背光及模組結構而異，選型時應以個別產品規格為準。

PMOLED 如何回應 2U 本機監控的顯示需求？

2U 伺服器的本機監控介面重視資訊可讀性、觀看角度與前面板整合。PMOLED（Passive Matrix OLED）的自發光、廣視角、無背光與快速反應等特性，可對應這類 Status Display 的使用需求。

高對比，提升狀態資訊辨識度:PMOLED 採自發光方式，可在黑色背景上清楚呈現文字、圖示與警告資訊，讓維運人員快速掌握設備身分、系統狀態與異常內容。

廣視角，因應不同機櫃觀看位置: 伺服器可能安裝於機櫃的不同高度，維運人員查看前面板時不一定處於正面視角。PMOLED 的廣視角特性可降低觀看角度對資訊辨識的影響。

薄型無背光，降低前面板整合限制: PMOLED 不需要背光模組，可減少顯示結構所需的厚度，有利於與前面板其他元件及內部機構共同配置。

快速反應，支援狀態與警告資訊更新: 當系統狀態改變或發生異常時，PMOLED 可快速更新文字、圖示與 Warning / Critical 資訊，也適合不同監控頁面之間的切換。

因此，對以中小尺寸、文字、圖示與系統狀態為主要內容的 2U 本機監控介面而言，PMOLED 可透過高對比、廣視角、薄型無背光結構與快速反應，在資訊可讀性與前面板整合之間取得良好的平衡。

不同 PMOLED 尺寸如何對應 2U 伺服器的資訊量？

2U 伺服器選擇 PMOLED 時，顯示尺寸應依前面板可用空間、資訊量、解析度與實際觀看距離共同評估，而不是單純以較大的顯示器容納更多內容。

若介面主要呈現設備識別與基本狀態，中小尺寸 PMOLED 即可透過簡潔的文字與圖示集中呈現必要資訊。若需要同時顯示多項系統狀態，則應進一步評估顯示區域與解析度，確保字體大小、資訊間距與可讀性不會因資訊量增加而受到影響。

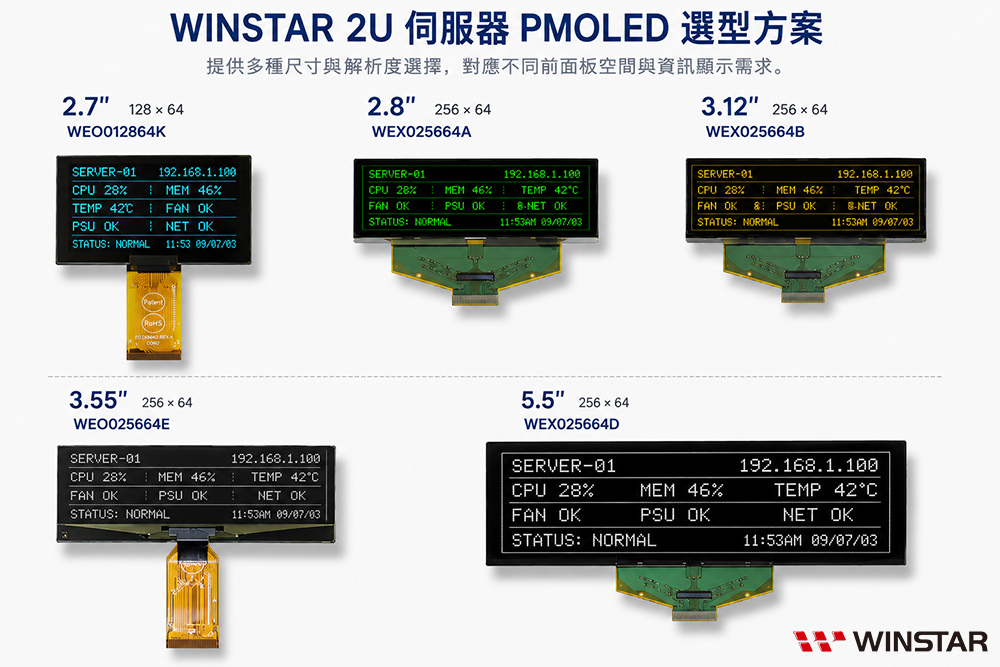

WINSTAR 提供多種尺寸的 PMOLED，可依 2U 前面板配置與資訊需求進行選擇。例如 2.7 吋、2.8 吋與 3.12 吋產品可用於較精簡的設備資訊與狀態介面；3.55 吋與 5.5 吋產品則提供較大的實體顯示區域，可依觀看距離與介面需求配置較大的文字、圖示與資訊間距。實際選型時，仍應比較各產品的解析度、有效顯示區域、外形尺寸與長寬比，而不能只以對角尺寸判斷。

當單一畫面的資訊量過高時，也不應只依靠增加顯示尺寸解決。透過適當的資訊取捨與分頁設計，可在維持可讀性的同時控制顯示器所需的前面板空間。因此，PMOLED 尺寸選擇的核心不是「能顯示多少資訊」，而是在可用空間內清楚呈現多少真正需要的資訊。

2U 伺服器整合 PMOLED 時需要考慮哪些設計因素？

將 PMOLED 整合至 2U 伺服器時，除了顯示規格，還需要將機構配置、系統通訊與長時間顯示管理等條件納入整體設計。

機構配置應以完整模組結構評估: 除了外形尺寸與有效顯示區域，也應將 PCB、FPC、連接器與固定結構所需空間納入前面板設計。

通訊介面需要配合系統端硬體架構: PMOLED 負責呈現資訊，實際的伺服器狀態資料仍需由 Host、BMC、MCU 或其他系統端取得並傳送至顯示模組。因此，選型時應確認 PMOLED 的通訊介面、控制器 IC 與系統端硬體資源是否符合整合需求。

長時間顯示應考量 OLED 的使用特性: 伺服器可能長時間持續運作，若固定文字或圖示長時間維持在相同位置及較高亮度，應考量 OLED 像素的亮度衰減與不均勻老化。介面可透過亮度管理、畫面切換，以及閒置時降低亮度或關閉顯示等方式進行管理，並在操作或異常發生時恢復顯示。

因此，2U 伺服器導入 PMOLED 時，應將機構配置、系統通訊與長時間顯示管理納入整體 Design-in，而不只是確認顯示模組能否安裝於前面板。

PMOLED 在 2U 伺服器本機監控中的應用定位

2U 伺服器的本機顯示不需要取代 BMC 或其他遠端管理工具，而是作為設備現場的資訊入口，讓維運人員在安裝、巡檢與故障排查時，直接確認設備身分、系統狀態與異常資訊。透過適當的資訊分層，可在有限的前面板空間內呈現現場真正需要的監控內容。

對以中小尺寸、文字、圖示與狀態資訊為主的本機監控介面而言，PMOLED 是值得優先評估的顯示方案。實際導入時，應依資訊需求、前面板空間與系統架構選擇適合的尺寸與規格，並將機構整合、系統通訊與長時間顯示管理納入 Design-in。

尋找適合的 PMOLED 顯示器

WINSTAR 提供多種尺寸與解析度的繪圖型 OLED 顯示器，也可依機構、介面與連接需求評估客製化方案。
