Los servidores 2U se utilizan ampliamente en centros de datos, entornos de computación en la nube, computación de alto rendimiento (HPC), sistemas de computación para inteligencia artificial (IA) y sistemas de almacenamiento. A medida que las plataformas de servidores incorporan más procesadores, memoria, dispositivos de almacenamiento, interfaces de red y componentes de refrigeración, el personal de mantenimiento necesita consultar tanto el estado general de funcionamiento del servidor como información relevante del sistema y sus componentes de hardware.
Esta información suele estar disponible a través de un BMC (Baseboard Management Controller), una interfaz de gestión web, una interfaz de línea de comandos (CLI) o una plataforma de gestión centralizada. Sin embargo, durante la instalación, la inspección de los racks o la resolución de problemas, el personal de mantenimiento suele trabajar directamente frente al servidor. Cuando solo necesita comprobar la identificación o el estado básico de un equipo, acceder cada vez a un sistema de gestión independiente no siempre es la forma más directa de obtener esa información.

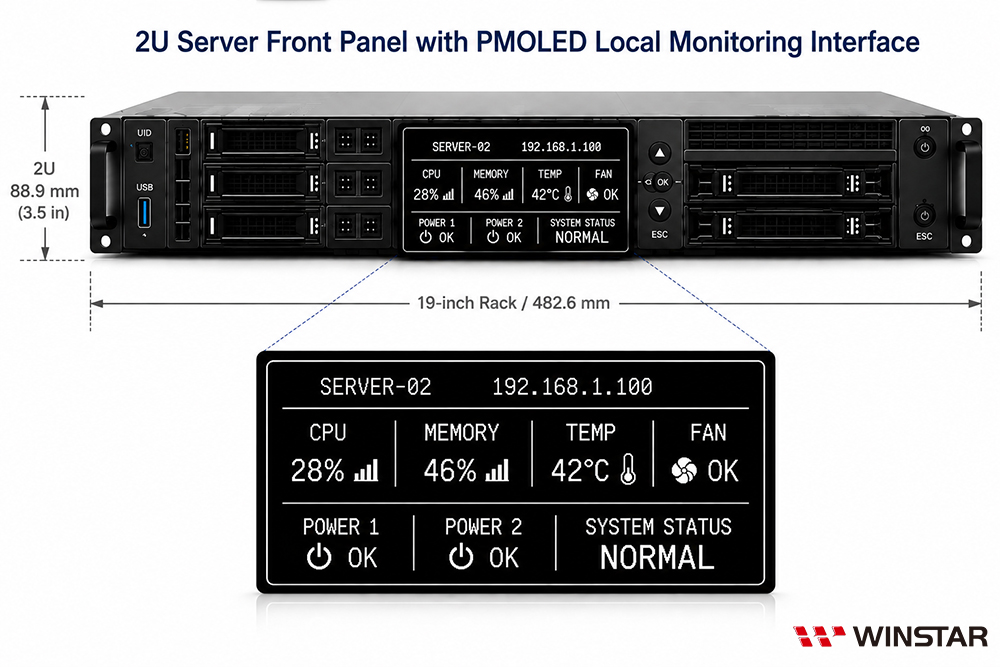

Una pantalla local integrada en el panel frontal de un servidor 2U puede proporcionar una interfaz de información accesible directamente en el lugar de instalación que complementa las herramientas de gestión remota. Permite al personal de mantenimiento comprobar la identificación del equipo y los principales datos sobre el estado del sistema directamente en el rack, así como identificar rápidamente qué servidor requiere una revisión adicional cuando se produce alguna anomalía.
En comparación con un servidor 1U, el chasis de un servidor 2U ofrece más espacio vertical para integrar componentes en el panel frontal. Si la distribución de los componentes lo permite, el espacio adicional disponible para la pantalla puede ampliar su función más allá de la identificación básica del equipo y la indicación de estado, y permitir una interfaz de monitorización local más estructurada.
Una pantalla integrada en el panel frontal de un servidor no necesita reproducir toda la información disponible en un sistema de gestión remota. En su lugar, debe dar prioridad a los datos que el personal de mantenimiento necesita consultar rápidamente mientras trabaja en el rack. Además de los datos de identificación, como nombre del servidor (Server Name), identificador del equipo (Device ID) y dirección IP de gestión (Management IP), la pantalla puede mostrar información relevante sobre el estado del sistema y sus componentes de hardware.
Durante la instalación o la inspección de los racks, los datos de identificación permiten al personal de mantenimiento confirmar con qué servidor está trabajando. Información como el uso de la CPU y la memoria, la temperatura del sistema, el estado de los ventiladores, el estado de la alimentación eléctrica y la conectividad de red permite obtener una visión general rápida de las condiciones de funcionamiento del servidor.
El objetivo de una interfaz de monitorización local no es mostrar la mayor cantidad posible de datos, sino presentar la información más útil para evaluar el estado del servidor directamente en el lugar de instalación. El contenido debe definirse según la arquitectura del servidor, los datos disponibles en el sistema y las necesidades de mantenimiento, evitando sobrecargar el espacio limitado de la pantalla con información de monitorización innecesaria.
Cuando se producen situaciones como temperaturas excesivas, fallos de ventiladores o problemas de alimentación eléctrica, los mensajes de alerta deben tener prioridad en la pantalla local. De este modo, el personal de mantenimiento puede identificar primero el tipo de anomalía y, posteriormente, utilizar el BMC u otras herramientas de gestión para consultar registros detallados e información de diagnóstico.
De esta forma, una pantalla integrada en el panel frontal de un servidor 2U puede ampliar su función, pasando de la simple identificación del equipo a la monitorización local del sistema. Sin necesidad de reproducir todas las funciones de una interfaz completa de gestión de servidores, proporciona la información necesaria para realizar comprobaciones rápidas en el lugar de instalación, lo que facilita la identificación de los equipos, la verificación del estado del sistema y el diagnóstico inicial de problemas.

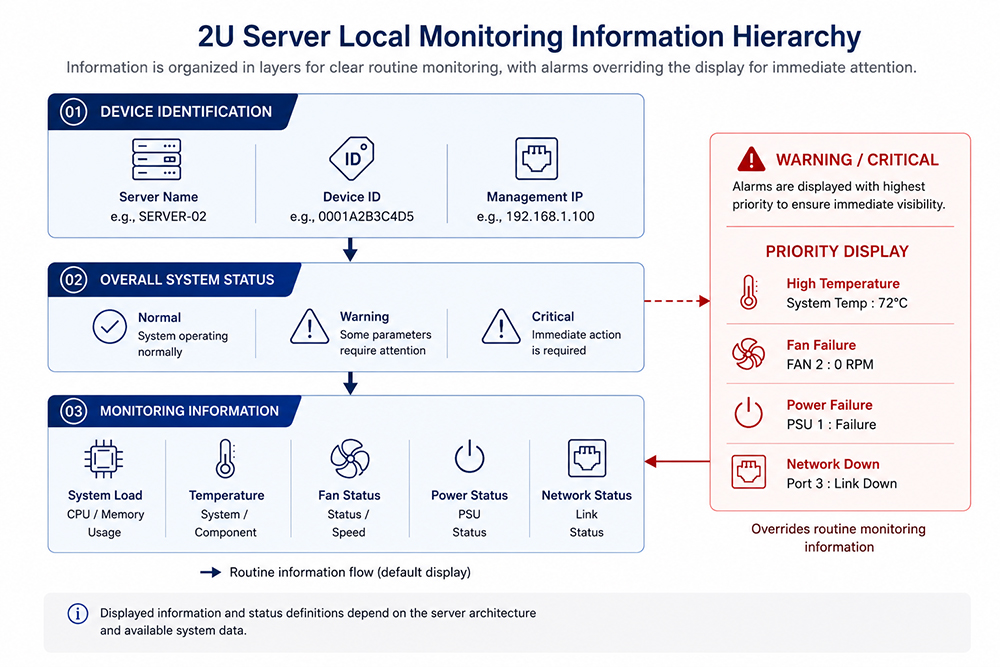

Disponer de una pantalla más grande no significa que toda la información del sistema deba mostrarse al mismo tiempo. Un exceso de datos puede dificultar la evaluación del estado del servidor en el lugar de instalación. Por ello, una interfaz de monitorización local debe establecer una jerarquía de información basada en la prioridad y el contexto de uso, de modo que el personal de mantenimiento pueda identificar primero el servidor y comprobar su estado general antes de consultar información más detallada cuando sea necesario.
Identificación del equipo. La pantalla principal puede mostrar datos básicos, como el nombre del servidor (Server Name), el identificador del equipo (Device ID) o la dirección IP de gestión (Management IP), para facilitar la identificación del servidor. Los campos mostrados pueden seleccionarse según la arquitectura de gestión del sistema, sin necesidad de presentar todos los identificadores simultáneamente.
Estado general del sistema. El estado de funcionamiento del servidor debe ser visible de inmediato. Los niveles de estado, como Normal, Warning y Critical, permiten al personal de mantenimiento evaluar las condiciones del servidor antes de consultar otros datos de monitorización.
Información operativa principal. Los datos como la carga del sistema, la temperatura, el estado de los ventiladores, la alimentación eléctrica y la conectividad de red pueden distribuirse en varias páginas o pantallas, según sea necesario. Esta organización evita concentrar demasiados valores en una sola pantalla y facilita la lectura.
Cuando se produce una anomalía, la información de alerta debe tener prioridad en la pantalla y puede sustituir temporalmente los datos habituales de monitorización para indicar el elemento afectado y su estado. Si el sistema dispone de información sobre el componente o la ubicación del fallo, también puede mostrarse para ayudar al personal de mantenimiento a identificar la zona que necesita una inspección.
| Nivel de visualización | Información recomendada | Forma de visualización |
|---|---|---|
| Pantalla principal | Nombre del servidor, IP de gestión, estado del sistema | Visualización habitual |
| Información de monitorización | Carga del sistema, temperatura, ventiladores, alimentación eléctrica, red | Cambio de página o pantalla |
| Condiciones anómalas | Estado Warning/Critical, elemento afectado | Visualización prioritaria cuando se produce una anomalía |
La pantalla local de un servidor 2U puede utilizar tecnología PMOLED, TFT LCD o STN LCD. Para seleccionar la tecnología adecuada, deben considerarse factores como el tamaño de la pantalla, la densidad de información, la complejidad de la interfaz de usuario (UI), la legibilidad y las limitaciones mecánicas. Si la interfaz está destinada principalmente a identificar el equipo, mostrar el estado del sistema y presentar mensajes de alerta, sus requisitos son diferentes de los de una interfaz hombre-máquina (HMI) gráfica a todo color, por lo que puede no ser necesaria una pantalla grande ni funciones gráficas complejas.
TFT LCD. Esta tecnología ofrece una amplia variedad de tamaños y resoluciones, por lo que resulta adecuada para interfaces que requieren elementos gráficos a todo color, gráficos de datos, paneles de monitorización o una mayor densidad de información. Cuando la pantalla local debe funcionar como una HMI más completa, la tecnología TFT LCD ofrece mayor flexibilidad para diseñar la interfaz.
STN LCD. Esta tecnología de visualización consolidada es adecuada para presentar información básica, como textos, caracteres y gráficos sencillos. Sigue siendo una opción práctica para interfaces relativamente simples que no requieren gráficos complejos ni actualizaciones rápidas de la pantalla.
PMOLED. Esta tecnología resulta especialmente adecuada para interfaces de tamaño pequeño y mediano que muestran principalmente textos, iconos e información de estado. Su estructura autoemisiva, alto contraste, amplio ángulo de visión, rápido tiempo de respuesta y ausencia de retroiluminación responden bien a los requisitos de visualización del estado de servidores 2U.
| Criterios de selección para pantallas locales de servidores 2U | PMOLED | TFT LCD | STN LCD |
|---|---|---|---|
| Tamaño habitual de la pantalla | Principalmente tamaños pequeños y medianos | Amplia variedad de tamaños | Principalmente tamaños pequeños y medianos |
| Contenido habitual | Textos, iconos, interfaz de estado | Interfaces gráficas a todo color, gráficos de datos, paneles de monitorización | Textos, caracteres, gráficos sencillos |
| Estructura de la pantalla | Autoemisiva; no requiere retroiluminación | No emisiva; generalmente utiliza retroiluminación LED | No emisiva; la retroiluminación depende del diseño del módulo |
| Contraste | Alto contraste; negros profundos | Depende del panel y del diseño de la retroiluminación | Depende del modo LCD y de la configuración de la retroiluminación |
| Ángulo de visión | Amplio ángulo de visión | Depende de la tecnología del panel; IPS suele ofrecer amplios ángulos de visión | Depende del modo LCD; generalmente más limitado que en PMOLED |
| Tiempo de respuesta | Rápido | Rápido | Relativamente más lento |
| Espesor habitual* | Aprox. 1–2 mm | Aprox. 3–5 mm | Sin retroiluminación: aprox. 2–5 mm; con retroiluminación LED: puede superar los 10 mm |
| Aplicaciones más adecuadas en servidores 2U | Pantallas de estado pequeñas y medianas | Interfaces gráficas a todo color de mayor tamaño / alta densidad de información | Visualización básica de textos e información de estado |
*Los valores de espesor son orientativos y pueden variar según el panel, la retroiluminación y la estructura del módulo. Consulte las especificaciones de cada producto para conocer sus dimensiones reales.
Una interfaz de monitorización local para servidores 2U debe ofrecer buena legibilidad, permitir consultar la información desde diferentes posiciones y facilitar la integración en el panel frontal. La estructura autoemisiva, el amplio ángulo de visión, la ausencia de retroiluminación y el rápido tiempo de respuesta de la tecnología PMOLED (Passive Matrix OLED) se adaptan bien a los requisitos de este tipo de pantalla de estado.
Alto contraste para identificar claramente el estado del sistema. Al tratarse de una tecnología autoemisiva, PMOLED permite mostrar textos, iconos y mensajes de alerta con claridad sobre un fondo negro, lo que ayuda al personal de mantenimiento a identificar rápidamente el servidor, comprobar el estado del sistema y detectar posibles anomalías.
Amplio ángulo de visión desde diferentes posiciones del rack. Los servidores pueden instalarse a distintas alturas dentro de un rack, y el personal de mantenimiento no siempre observa el panel frontal de frente. El amplio ángulo de visión de PMOLED ayuda a mantener la legibilidad de la información cuando la pantalla se observa desde diferentes posiciones.
Estructura delgada y sin retroiluminación para la integración en el panel frontal. La tecnología PMOLED no requiere un módulo de retroiluminación, lo que reduce el espesor necesario para la estructura de la pantalla y ofrece mayor flexibilidad para colocarla junto a los demás componentes del panel frontal y el hardware interno del servidor.
Respuesta rápida a los cambios en la información mostrada. Cuando cambian las condiciones del sistema o se produce alguna anomalía, el rápido tiempo de respuesta de PMOLED permite reflejar con rapidez los cambios en textos, iconos y mensajes de alerta, una vez que el sistema ha enviado la información actualizada. Esta característica también favorece la transición entre diferentes páginas de monitorización.
Para interfaces de monitorización local de servidores 2U que utilizan principalmente pantallas pequeñas y medianas para mostrar textos, iconos e información sobre el estado del sistema, PMOLED ofrece una combinación adecuada de legibilidad, amplio ángulo de visión, estructura delgada y respuesta rápida a los cambios en el contenido mostrado.
Al seleccionar una pantalla PMOLED para un servidor 2U, es necesario evaluar su tamaño junto con el espacio disponible en el panel frontal, la información que debe mostrarse, la resolución y la distancia de visualización, en lugar de optar simplemente por una pantalla más grande para incluir más contenido.
Para interfaces destinadas principalmente a la identificación del equipo y la visualización de información básica de estado, una pantalla PMOLED pequeña o mediana puede presentar los datos esenciales mediante una combinación sencilla de textos e iconos. Cuando es necesario mostrar varios parámetros del sistema simultáneamente, deben evaluarse conjuntamente el área de visualización y la resolución para mantener un tamaño de letra, un espaciado y una legibilidad adecuados a medida que aumenta la densidad de información.

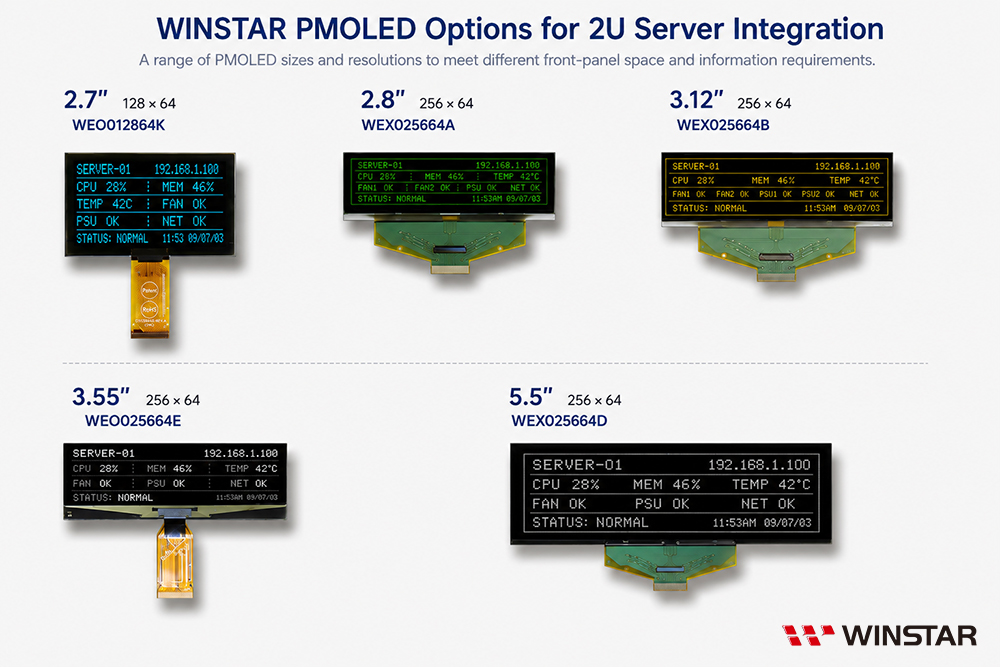

WINSTAR ofrece pantallas PMOLED de distintos tamaños para adaptarse a las necesidades de información y a las diferentes configuraciones del panel frontal de los servidores 2U. Por ejemplo, las pantallas de 2,7 pulgadas, 2,8 pulgadas y 3,12 pulgadas pueden utilizarse en interfaces compactas de identificación y estado del equipo, mientras que los modelos de 3,55 pulgadas y 5,5 pulgadas ofrecen una mayor área física de visualización, lo que permite utilizar textos e iconos más grandes y un espaciado más amplio, según la distancia de visualización y los requisitos de la interfaz. La selección también debe tener en cuenta la resolución, el área activa, las dimensiones exteriores y la relación de aspecto de cada producto, en lugar de basarse únicamente en el tamaño de la diagonal.
Cuando la cantidad de información supera lo que puede mostrarse con claridad en una sola pantalla, aumentar su tamaño no debe ser la única solución considerada. Establecer prioridades y distribuir la información en varias páginas puede ayudar a mantener la legibilidad y, al mismo tiempo, limitar el espacio necesario en el panel frontal. Por tanto, el criterio principal para elegir el tamaño de una pantalla PMOLED no es simplemente cuánta información puede mostrar, sino cuánta información esencial puede presentarse con claridad en el espacio disponible.
Al integrar una pantalla PMOLED en un servidor 2U, las especificaciones de la pantalla son solo una parte de los criterios de diseño. También deben evaluarse la integración mecánica, la comunicación con el sistema y el funcionamiento de la pantalla a largo plazo como parte del diseño general.
Evaluar la estructura completa del módulo para su integración mecánica. Además de las dimensiones exteriores y el área activa, el diseño del panel frontal debe tener en cuenta el espacio necesario para la placa de circuito impreso (PCB), el circuito impreso flexible (FPC), los conectores y los elementos de fijación.
Adaptar la interfaz de la pantalla a la arquitectura de hardware del sistema. La pantalla PMOLED se encarga de presentar la información, mientras que los datos reales sobre el estado del servidor deben obtenerse del sistema anfitrión, del BMC, del microcontrolador (MCU) o de otros componentes de hardware del sistema y transmitirse al módulo de visualización. Por tanto, al seleccionar la pantalla, debe comprobarse la compatibilidad de la interfaz PMOLED, el circuito integrado controlador (IC) y los recursos necesarios del sistema con la arquitectura de hardware prevista.
Considerar las características de OLED para un funcionamiento prolongado. Los servidores pueden funcionar de forma continua durante largos periodos. Cuando textos o iconos fijos permanecen en la misma posición con un brillo elevado durante mucho tiempo, deben tenerse en cuenta la degradación de la luminancia de los píxeles OLED y su envejecimiento desigual. La interfaz puede incorporar funciones de control del brillo, cambio de páginas y reducción del brillo o apagado de la pantalla durante los periodos de inactividad. La visualización puede restablecerse cuando el usuario interactúe con el equipo o cuando una condición anómala requiera atención.
Por tanto, en un proyecto de integración de PMOLED en un servidor 2U, la integración mecánica, la comunicación con el sistema y la gestión de la pantalla a largo plazo deben formar parte del proceso general de diseño e integración, en lugar de limitarse a comprobar si existe suficiente espacio físico para instalar el módulo en el panel frontal.
Una pantalla local integrada en un servidor 2U no tiene como objetivo sustituir al BMC ni a otras herramientas de gestión remota. Su función es proporcionar una interfaz de información accesible directamente en el lugar de instalación, que permita al personal de mantenimiento comprobar la identificación del equipo, el estado del sistema y las posibles anomalías directamente en el rack durante la instalación, la inspección y la resolución de problemas. Con una jerarquía de información adecuada, la pantalla puede mostrar los datos de monitorización más relevantes para las comprobaciones in situ sin sobrecargar el espacio disponible en el panel frontal.
Para interfaces de monitorización local que utilizan principalmente pantallas pequeñas y medianas para mostrar textos, iconos e información de estado, la tecnología PMOLED es una opción a considerar. El tamaño y las especificaciones de la pantalla deben seleccionarse según la información que se necesita mostrar, el espacio disponible en el panel frontal y la arquitectura del sistema. La integración mecánica, la comunicación con el sistema y la gestión de la pantalla a largo plazo también deben tenerse en cuenta durante el proceso de diseño e integración.
WINSTAR ofrece pantallas OLED gráficas de distintos tamaños y resoluciones, con opciones de personalización para adaptarse a los requisitos mecánicos, de interfaz y de conexión de cada aplicación.
