なぜ2Uサーバーにローカル監視インターフェースが必要なのか？

2Uサーバーは、データセンター、クラウドコンピューティング、ハイパフォーマンスコンピューティング（HPC）、AIコンピューティング、ストレージシステムなど、幅広い分野で使用されています。サーバープラットフォームに搭載されるプロセッサ、メモリ、ストレージデバイス、ネットワークインターフェース、冷却部品が増えるにつれ、運用・保守担当者はサーバー全体の稼働状態だけでなく、システムやハードウェアに関する重要な情報も確認する必要があります。

これらの情報は通常、BMC（Baseboard Management Controller）、Webベースの管理インターフェース、CLI、統合管理プラットフォームなどを通じて取得できます。しかし、機器の設置、ラックの点検、トラブルシューティングでは、運用・保守担当者がサーバーの前面で直接作業する場面も少なくありません。機器の識別情報や基本的な稼働状態を確認するだけであれば、その都度別の管理システムにログインすることが、必ずしも効率的な確認方法とは限りません。

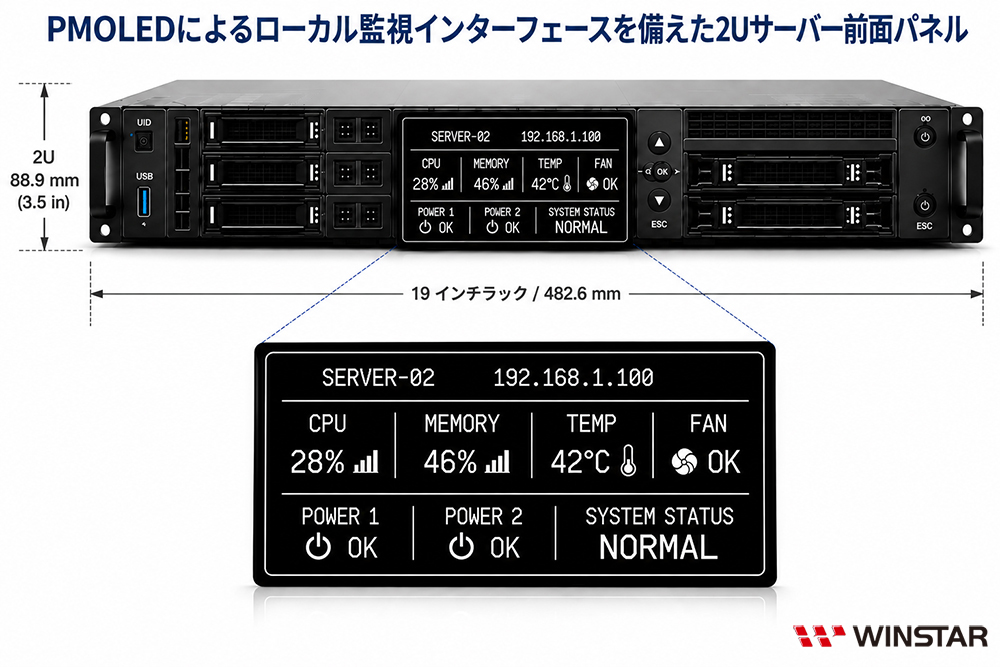

2Uサーバーのフロントパネルにローカルディスプレイを組み込むことで、リモート管理ツールを補完する現場での情報確認インターフェースを設けることができます。運用・保守担当者はラックの前で機器の識別情報や主要なシステム状態を直接確認でき、異常が発生した際にも、詳しい確認が必要なサーバーをすばやく特定できます。

1Uサーバーと比較して、2Uシャーシはフロントパネルに利用できる高さ方向のスペースが広く、ディスプレイの組み込みにおけるレイアウトの自由度が高まります。フロントパネルの配置に余裕がある場合は、表示領域を広げることで、機器の識別や基本的な状態表示にとどまらず、情報を体系的に整理したローカル監視インターフェースとして活用できます。

機器の識別からシステム監視へ：2Uサーバーのローカルディスプレイに求められる表示情報

サーバーのフロントパネルに搭載するディスプレイは、リモート管理システムで確認できるすべての情報を表示する必要はありません。ラックで作業する運用・保守担当者が、その場ですばやく確認したい情報を優先して表示することが重要です。サーバー名（Server Name）、デバイスID（Device ID）、管理IPアドレス（Management IP）などの機器識別情報に加え、システムやハードウェアの主要な状態情報を表示できます。

サーバーの導入作業やラックの点検では、機器識別情報によって作業対象のサーバーを確認できます。また、CPUとメモリの使用率、システム温度、ファンの状態、電源の状態、ネットワークの接続状態などを表示することで、サーバーの稼働状況をすばやく把握できます。

ローカル監視インターフェースの目的は、できるだけ多くの情報を表示することではなく、現場での状態確認や判断に役立つ情報を適切に提示することです。表示内容は、サーバーのシステム構成、取得可能なデータ、保守要件に応じて決定し、限られた表示領域に過剰な監視情報を詰め込まないようにする必要があります。

温度異常、ファンの故障、電源障害などが発生した場合は、ローカルディスプレイで警告情報を優先して表示することが重要です。これにより、運用・保守担当者はまず異常の種類を把握し、その後、BMCやその他の管理ツールを使用して詳細なログや診断情報を確認できます。

このように、2Uサーバーのフロントパネルディスプレイは、基本的な機器の識別からローカルでのシステム監視へと役割を広げることができます。サーバー管理インターフェースのすべての機能を再現するのではなく、現場での迅速な確認に必要な情報を提供することで、機器の特定、システム状態の確認、初期段階のトラブルシューティングを支援します。

2Uサーバーのローカルディスプレイでは、表示情報をどのように優先順位付けするか？

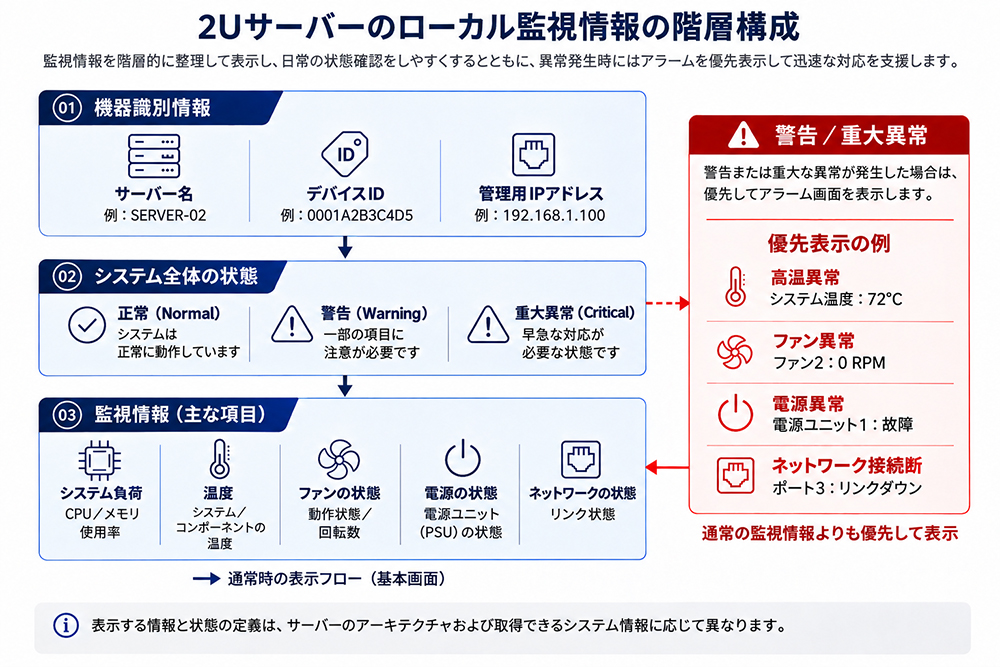

表示領域が広くなっても、すべてのシステム情報を同時に表示する必要はありません。情報を詰め込みすぎると、現場での状態判断がかえって難しくなる場合があります。そのため、ローカル監視インターフェースでは、情報の優先度と利用場面に応じた表示情報の階層構造を設けることが重要です。運用・保守担当者がまずサーバーを特定し、全体の稼働状態を確認したうえで、必要に応じて詳細情報を参照できる構成が求められます。

機器識別情報は、メイン画面に表示する基本情報として、サーバー名（Server Name）、デバイスID（Device ID）、管理IPアドレス（Management IP）などを設定できます。これにより、運用・保守担当者は確認対象のサーバーをすばやく特定できます。すべての識別項目を同時に表示する必要はなく、システムの管理構成に応じて必要な項目を選択します。

システム全体の状態は、一目で確認できるようにすることが重要です。Normal（正常）、Warning（警告）、Critical（重大）などの状態レベルを表示することで、運用・保守担当者は詳細な監視情報を確認する前に、サーバーの稼働状況を把握できます。

主要な稼働情報には、システム負荷、温度、ファン、電源、ネットワークの状態などが含まれます。必要に応じて複数のページに分けたり、画面を切り替えたりすることで、単一画面に数値や情報が集中し、視認性が低下することを防げます。

異常が発生した場合は、警告情報を優先して表示する必要があります。通常の監視画面を一時的に切り替え、異常が発生した項目とその状態を表示することで、運用・保守担当者が問題を把握しやすくなります。システムから対象コンポーネントや発生箇所の情報を取得できる場合は、それらも表示することで、点検が必要な箇所の特定に役立ちます。

2Uサーバーのローカルディスプレイには、どの表示技術が適しているか？

2Uサーバーのローカルディスプレイには、PMOLED、TFT LCD、STN LCDなどの表示技術を採用できます。ディスプレイの選定では、表示サイズ、情報密度、ユーザーインターフェースの複雑さ、視認性、機構上の制約を総合的に考慮する必要があります。主な用途が機器の識別、システム状態の確認、警告メッセージの表示であれば、フルカラーのグラフィカルHMIとは要求仕様が異なり、大型ディスプレイや複雑なグラフィック表示が必ずしも必要とは限りません。

TFT LCDは、幅広いサイズと解像度の製品があり、フルカラーGUI、グラフ、ダッシュボードなどの表示や、多くの情報を一度に表示するインターフェースに適しています。ローカルディスプレイに、より高度なHMI機能が求められる場合、TFT LCDは画面設計の自由度が高い選択肢となります。

STN LCDは、文字や簡単なグラフィックなど、基本的な情報表示に適した実績のある表示技術です。インターフェースが比較的シンプルで、複雑なグラフィックや高速な画面更新を必要としない場合には、実用的な選択肢となります。

PMOLEDは、文字、アイコン、状態情報を中心に表示する小型から中型のインターフェースに適しています。自発光構造、高コントラスト、広視野角、高速応答、バックライトを必要としない設計といった特長により、2Uサーバーの状態表示用途に適した選択肢となります。

*厚さは参考値であり、パネル、バックライト、モジュール構造によって異なります。実際の寸法については、各製品の仕様をご確認ください。

PMOLEDは2Uサーバーのローカル監視に求められる表示要件にどのように対応するか？

2Uサーバーのローカル監視インターフェースには、情報の視認性、さまざまな角度からの見やすさ、フロントパネルへの組み込みやすさが求められます。PMOLED（Passive Matrix OLED）は、自発光構造、広視野角、バックライト不要の設計、高速応答といった特長を備えており、このような状態表示の要件に適しています。

高コントラストで状態情報を明確に表示。 PMOLEDは自発光方式のため、黒背景に文字、アイコン、警告情報を鮮明に表示できます。これにより、運用・保守担当者はサーバーをすばやく特定し、システム状態や異常の有無を確認しやすくなります。

広視野角でラック内のさまざまな設置位置に対応。 サーバーはラック内の異なる高さに設置されるため、運用・保守担当者が常にフロントパネルを正面から確認できるとは限りません。PMOLEDの広視野角特性により、異なる位置や角度から見た場合でも、表示情報の視認性を維持しやすくなります。

薄型・バックライト不要の構造によるフロントパネルへの組み込みやすさ。 PMOLEDはバックライトモジュールを必要としないため、ディスプレイ部分の厚さを抑えることができます。フロントパネル上の他の部品やサーバー内部のハードウェアとの配置を検討する際にも、設計の自由度が高まります。

高速応答で状態情報や警告表示をすばやく更新。 システムの状態が変化した場合や異常が発生した場合、PMOLEDは文字、アイコン、警告情報をすばやく更新できます。また、高速応答特性は、複数の監視画面を切り替える際にも役立ちます。

文字、アイコン、システム状態の表示を主な用途とする小型から中型の2Uサーバー用ローカル監視インターフェースにおいて、PMOLEDは、視認性、さまざまな角度からの見やすさ、薄型構造、状態表示の応答性をバランスよく備えた実用的な選択肢となります。

2Uサーバーの表示情報に応じてPMOLEDのサイズをどのように選定すべきか？

2Uサーバー向けのPMOLEDを選定する際は、より多くの情報を表示するために単純に大型のディスプレイを選ぶのではなく、フロントパネルの利用可能なスペース、表示する情報の内容、解像度、視認距離を総合的に評価する必要があります。

機器の識別情報や基本的な状態表示を主な用途とする場合、小型から中型のPMOLEDでも、文字とアイコンを簡潔に組み合わせることで必要な情報を表示できます。一方、複数のシステム状態を同時に表示する場合は、表示領域と解像度を併せて検討し、情報密度が高くなっても文字サイズや情報間の余白が不足せず、全体の視認性を確保できるようにすることが重要です。

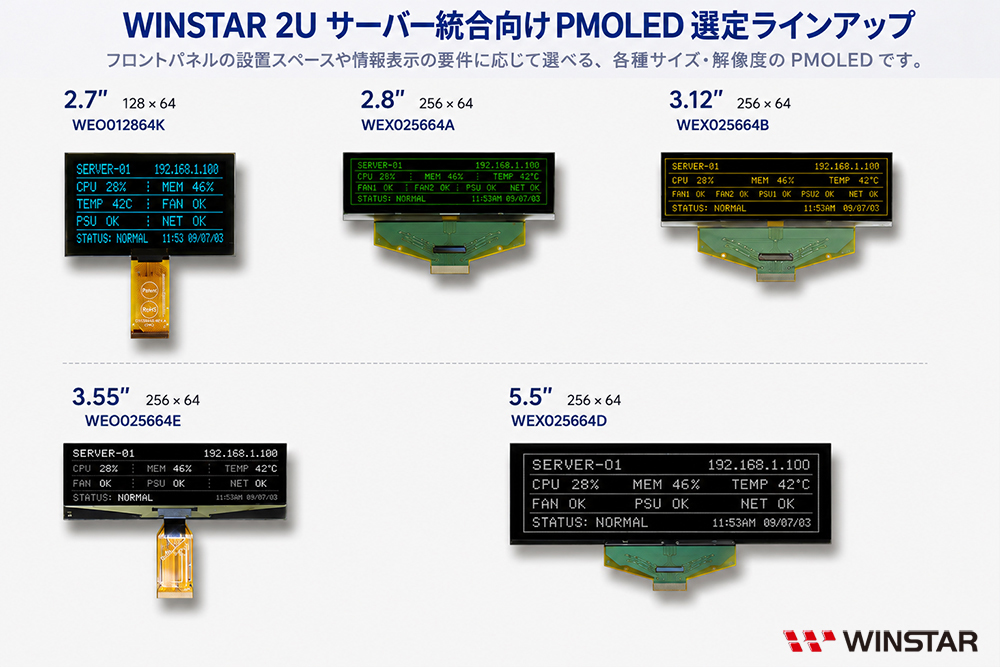

WINSTARは、2Uサーバーのさまざまなフロントパネル構成や表示情報の要件に対応できるよう、複数のサイズのPMOLEDディスプレイを提供しています。例えば、2.7インチ、2.8インチ、3.12インチのディスプレイは、機器情報や状態表示をコンパクトにまとめたインターフェースに使用できます。一方、3.55インチ、5.5インチのディスプレイは、より広い表示領域を確保できるため、視認距離やインターフェースの要件に応じて、文字やアイコンを大きくしたり、表示項目の間隔を広げたりすることができます。実際の選定では、対角サイズだけで判断せず、各製品の解像度、有効表示領域、外形寸法、アスペクト比も確認する必要があります。

1つの画面にすべての情報を見やすく表示できない場合でも、ディスプレイの大型化だけが解決策ではありません。表示情報の優先順位を設定し、複数のページに分けて表示することで、フロントパネルに必要なスペースを抑えながら視認性を確保できます。したがって、PMOLEDのサイズ選定で重要なのは、単にどれだけ多くの情報を表示できるかではなく、限られたスペースの中で必要な情報をどれだけ明確に伝えられるかという点です。

PMOLEDを2Uサーバーに組み込む際に考慮すべき設計上のポイントは？

PMOLEDを2Uサーバーに組み込む際は、ディスプレイの仕様だけでなく、機構設計への組み込み、システムとの通信、長期運用時の表示特性についても、システム全体の設計要件として評価する必要があります。

モジュール全体の構造を考慮して実装スペースを評価する。 フロントパネルの設計では、ディスプレイの外形寸法や有効表示領域に加え、PCB、FPC、コネクタ、固定用の構造部品に必要なスペースも考慮する必要があります。

ディスプレイのインターフェースをシステムのハードウェア構成に適合させる。 PMOLEDは情報を表示する役割を担いますが、実際のサーバー状態データは、ホスト、BMC、MCU、またはその他のシステム側ハードウェアから取得し、ディスプレイモジュールへ転送する必要があります。そのため、PMOLEDのインターフェース、コントローラIC、必要なシステムリソースが、採用予定のシステム構成と互換性を持つかどうかを確認することが重要です。

長期運用を想定し、OLEDの表示特性を考慮する。 サーバーは長期間にわたって連続稼働する場合があります。固定された文字やアイコンを同じ位置に高輝度で長時間表示し続ける場合は、OLED画素の輝度低下や不均一な劣化を考慮する必要があります。対策として、輝度制御やページ切り替えに加え、待機時にディスプレイを減光または消灯し、ユーザー操作があった場合や対応が必要な異常が発生した場合に表示を復帰させる方法が考えられます。

したがって、2Uサーバー向けPMOLEDの設計では、ディスプレイモジュールがフロントパネルに物理的に収まるかどうかだけでなく、機構設計への組み込み、システムとの通信、長期運用時の表示管理を含めて、製品設計の初期段階から総合的に検討することが重要です。

2Uサーバーのローカル監視におけるPMOLEDの活用

2Uサーバーのローカルディスプレイは、BMCやその他のリモート管理ツールを置き換えるものではありません。機器の設置、点検、トラブルシューティングの際に、運用・保守担当者がラックの前で機器の識別情報、システム状態、異常の有無を直接確認できる、現場向けの情報確認インターフェースとして機能します。表示情報の優先順位を適切に設定することで、限られたフロントパネルの表示領域に情報を詰め込みすぎず、現場で重要な監視情報をわかりやすく提示できます。

主に小型から中型のディスプレイで文字、アイコン、状態情報を表示するローカル監視インターフェースには、PMOLEDが有力な選択肢となります。適切なサイズと仕様は、表示情報の要件、フロントパネルの利用可能なスペース、システム構成に応じて選定する必要があります。また、製品設計の初期段階から、機構設計への組み込み、システムとの通信、長期運用時の表示管理についても検討することが重要です。

用途に適したPMOLEDディスプレイを選ぶ

WINSTARは、さまざまなサイズと解像度のグラフィックOLEDディスプレイを提供しています。また、機構設計、インターフェース、接続方式などの要件に応じたカスタマイズにも対応しています。
