2U 서버에 로컬 모니터링 인터페이스가 필요한 이유는 무엇인가?

2U 서버는 데이터센터, 클라우드 컴퓨팅, 고성능 컴퓨팅(HPC), AI 컴퓨팅, 스토리지 시스템 등 다양한 분야에서 사용됩니다. 서버에 탑재되는 프로세서, 메모리, 스토리지 장치, 네트워크 인터페이스, 냉각 부품이 늘어나면서 운영 및 유지보수 담당자는 서버의 전반적인 작동 상태뿐 아니라 주요 시스템 정보와 하드웨어 상태도 확인해야 합니다.

이러한 정보는 일반적으로 BMC(Baseboard Management Controller), 웹 기반 관리 인터페이스, CLI, 통합 관리 플랫폼 등을 통해 확인할 수 있습니다. 그러나 서버 설치, 랙 점검, 장애 진단 과정에서는 담당자가 서버 앞에서 직접 작업하는 경우가 많습니다. 장비 식별 정보나 기본적인 작동 상태만 확인하기 위해 매번 별도의 관리 시스템에 로그인하는 것이 반드시 효율적인 방법은 아닙니다.

2U 서버의 전면 패널에 로컬 디스플레이를 장착하면 원격 관리 도구를 보완하는 현장 정보 확인 인터페이스를 구성할 수 있습니다. 운영 및 유지보수 담당자는 랙 앞에서 장비 식별 정보와 주요 시스템 상태를 직접 확인하고, 이상이 발생했을 때 추가 점검이 필요한 서버를 신속하게 파악할 수 있습니다.

1U 서버와 비교하면 2U 섀시는 전면 패널에 활용할 수 있는 세로 공간이 더 넓어 디스플레이 배치의 유연성이 높습니다. 전면 패널에 충분한 공간이 확보된다면 표시 영역을 확대하여 단순한 장비 식별이나 상태 표시를 넘어, 정보를 체계적으로 구성한 로컬 모니터링 인터페이스로 활용할 수 있습니다.

장비 식별부터 시스템 모니터링까지: 2U 서버 로컬 디스플레이에 필요한 정보

서버 전면 패널의 디스플레이에 원격 관리 시스템에서 제공하는 모든 정보를 표시할 필요는 없습니다. 대신 운영 및 유지보수 담당자가 랙 앞에서 작업할 때 신속하게 확인해야 하는 정보를 우선적으로 표시하는 것이 중요합니다. 서버 이름(Server Name), 장비 ID(Device ID), 관리 IP 주소(Management IP) 등의 장비 식별 정보와 함께 주요 시스템 및 하드웨어 상태를 표시할 수 있습니다.

서버 설치나 랙 점검 시 장비 식별 정보는 담당자가 현재 작업 중인 서버를 정확하게 확인하는 데 도움이 됩니다. 또한 CPU 및 메모리 사용률, 시스템 온도, 팬 작동 상태, 전원 상태, 네트워크 연결 상태 등을 표시하면 서버의 전반적인 작동 상태를 빠르게 파악할 수 있습니다.

로컬 모니터링 인터페이스의 목적은 가능한 한 많은 정보를 표시하는 것이 아니라 현장에서 상태를 판단하는 데 필요한 정보를 명확하게 전달하는 것입니다. 따라서 제한된 화면에 모니터링 정보를 과도하게 배치하기보다는 서버의 하드웨어 구성, 시스템에서 제공하는 데이터, 유지보수 요구사항에 따라 표시 항목을 선정해야 합니다.

시스템 온도 초과, 팬 고장, 전원 이상 등의 문제가 발생하면 로컬 디스플레이에 경고 정보를 우선적으로 표시해야 합니다. 이를 통해 운영 및 유지보수 담당자는 이상 상태의 유형을 먼저 파악한 후 BMC 또는 기타 관리 도구에서 상세 로그와 진단 정보를 확인할 수 있습니다.

이처럼 2U 서버 전면 패널의 디스플레이는 기본적인 장비 식별부터 로컬 시스템 모니터링까지 활용 범위를 넓힐 수 있습니다. 서버 관리 시스템의 모든 기능을 구현하기보다는 현장에서 필요한 핵심 정보를 제공하여 장비 식별, 시스템 상태 확인, 초기 장애 진단을 지원하는 역할을 합니다.

2U 서버 로컬 디스플레이에서 표시 정보의 우선순위는 어떻게 설정해야 하는가?

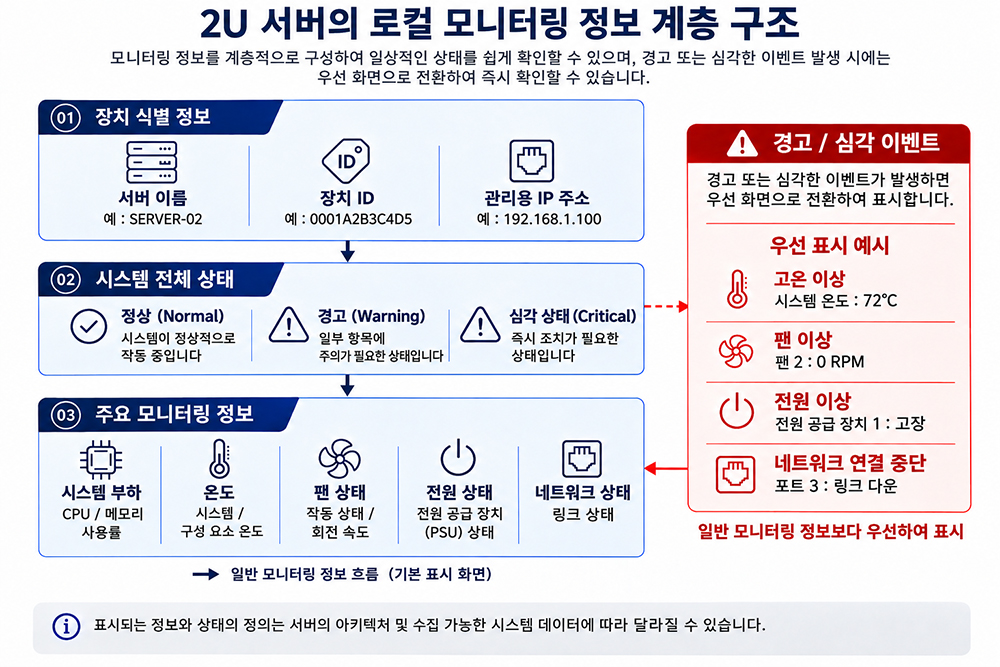

디스플레이의 표시 영역이 넓어졌다고 해서 모든 시스템 정보를 한 화면에 표시할 필요는 없습니다. 지나치게 많은 정보를 표시하면 오히려 현장에서 장비 상태를 판단하기 어려워질 수 있습니다. 따라서 로컬 모니터링 인터페이스는 정보의 중요도와 사용 상황을 고려한 표시 정보의 우선순위 체계를 갖추어야 합니다. 운영 및 유지보수 담당자가 먼저 서버를 식별하고 전반적인 작동 상태를 확인한 후, 필요에 따라 상세 정보를 확인할 수 있도록 구성하는 것이 중요합니다.

장비 식별 정보는 기본 화면에 표시할 항목으로, 서버 이름(Server Name), 장비 ID(Device ID), 관리 IP 주소(Management IP) 등을 포함할 수 있습니다. 이를 통해 운영 및 유지보수 담당자는 현재 확인 중인 서버를 신속하게 식별할 수 있습니다. 모든 식별 정보를 한 번에 표시하기보다는 시스템 관리 구조에 따라 필요한 항목을 선택하는 것이 좋습니다.

시스템 전체 상태는 한눈에 파악할 수 있어야 합니다. Normal(정상), Warning(경고), Critical(심각) 등의 상태 단계를 표시하면 운영 및 유지보수 담당자가 상세 모니터링 정보를 확인하기 전에 서버의 전반적인 작동 상태를 파악할 수 있습니다.

주요 작동 정보에는 시스템 부하, 온도, 팬, 전원, 네트워크 상태 등이 포함됩니다. 필요에 따라 여러 페이지로 나누거나 화면을 전환하여 표시하면 한 화면에 수치와 정보가 과도하게 집중되어 가독성이 떨어지는 것을 방지할 수 있습니다.

이상 상태가 발생하면 경고 정보를 우선적으로 표시해야 합니다. 평상시의 모니터링 화면을 일시적으로 전환하여 이상이 발생한 항목과 해당 상태를 보여주면 운영 및 유지보수 담당자가 문제를 빠르게 파악하는 데 도움이 됩니다. 시스템에서 관련 부품이나 이상 발생 위치에 대한 정보를 제공하는 경우, 해당 정보도 함께 표시하여 점검이 필요한 부분을 식별할 수 있습니다.

2U 서버의 로컬 디스플레이에는 어떤 디스플레이 기술이 적합한가?

2U 서버의 로컬 디스플레이에는 PMOLED, TFT LCD, STN LCD 등 다양한 디스플레이 기술을 적용할 수 있습니다. 디스플레이를 선정할 때는 화면 크기, 정보 밀도, 사용자 인터페이스(UI)의 복잡도, 가독성, 기구 설계상의 제약 조건을 종합적으로 고려해야 합니다. 주로 장비 식별 정보, 시스템 상태, 경고 메시지를 표시하는 용도라면 풀컬러 그래픽 HMI와는 요구사항이 다르므로 대형 디스플레이나 복잡한 그래픽 기능이 반드시 필요한 것은 아닙니다.

TFT LCD는 다양한 화면 크기와 해상도를 제공하며, 풀컬러 GUI, 그래프, 대시보드 또는 많은 정보를 한 화면에 표시해야 하는 인터페이스에 적합합니다. 로컬 디스플레이에 보다 다양한 HMI 기능이 필요한 경우, TFT LCD는 화면 구성과 인터페이스 설계의 자유도가 높은 선택지입니다.

STN LCD는 문자와 간단한 그래픽 등 기본적인 정보 표시에 적합한 검증된 디스플레이 기술입니다. 인터페이스 구성이 비교적 단순하고 복잡한 그래픽이나 빠른 화면 갱신이 필요하지 않은 경우 실용적인 선택지가 될 수 있습니다.

PMOLED는 주로 문자, 아이콘, 상태 정보를 표시하는 소형 및 중형 인터페이스에 적합합니다. 자체 발광 방식으로 백라이트가 필요 없으며, 높은 명암비와 넓은 시야각, 빠른 응답속도를 갖추고 있어 2U 서버의 상태 표시 용도에 적합합니다.

*두께는 참고용 수치이며 패널, 백라이트 및 모듈 구조에 따라 달라질 수 있습니다. 실제 치수는 각 제품의 사양서를 확인하시기 바랍니다.

PMOLED는 2U 서버 로컬 모니터링의 디스플레이 요구사항을 어떻게 충족하는가?

2U 서버의 로컬 모니터링 인터페이스에는 정보의 가독성, 다양한 위치에서의 시인성, 전면 패널에 장착하기 적합한 구조가 요구됩니다. PMOLED(Passive Matrix OLED)는 자체 발광 구조, 넓은 시야각, 백라이트가 필요 없는 설계, 빠른 응답속도 등의 특성을 갖추고 있어 이러한 상태 표시 용도에 적합합니다.

높은 명암비로 상태 정보를 명확하게 표시. PMOLED는 자체 발광 방식으로 검은색 배경에 문자, 아이콘, 경고 정보를 선명하게 표시할 수 있습니다. 이를 통해 운영 및 유지보수 담당자가 서버를 신속하게 식별하고 시스템 상태나 이상 여부를 쉽게 확인할 수 있습니다.

넓은 시야각으로 랙 내 다양한 설치 위치에 대응. 서버는 랙의 여러 높이에 설치되므로 운영 및 유지보수 담당자가 항상 전면 패널을 정면에서 확인할 수 있는 것은 아닙니다. PMOLED의 넓은 시야각은 다양한 위치와 각도에서 화면을 볼 때도 표시 정보의 가독성을 유지하는 데 도움이 됩니다.

얇고 백라이트가 필요 없는 구조로 전면 패널 설계에 유리. PMOLED는 별도의 백라이트 모듈이 필요하지 않아 디스플레이 구조의 두께를 줄일 수 있습니다. 따라서 전면 패널의 다른 부품이나 서버 내부 하드웨어와 함께 배치할 때 설계 유연성을 높일 수 있습니다.

빠른 응답속도로 상태 및 경고 정보를 신속하게 갱신. 시스템 상태가 변경되거나 이상이 발생하면 PMOLED는 문자, 아이콘, 경고 정보를 빠르게 갱신할 수 있습니다. 또한 빠른 응답 특성은 여러 모니터링 화면을 전환할 때도 유용합니다.

문자, 아이콘, 시스템 상태 정보를 주로 표시하는 소형 및 중형 2U 서버 로컬 모니터링 인터페이스에서 PMOLED는 높은 가독성과 넓은 시야각, 얇은 구조, 빠른 응답속도를 바탕으로 이러한 로컬 모니터링 요구사항에 대응할 수 있습니다.

2U 서버의 표시 정보에 맞는 PMOLED 크기는 어떻게 선정해야 하는가?

2U 서버용 PMOLED를 선정할 때는 더 많은 정보를 표시하기 위해 무조건 큰 디스플레이를 선택하기보다 전면 패널의 가용 공간, 표시할 정보의 종류, 해상도, 관찰 거리를 종합적으로 고려해야 합니다.

장비 식별 정보와 기본적인 상태 표시가 주목적인 경우, 소형 및 중형 PMOLED에서도 문자와 아이콘을 간결하게 구성하여 필요한 정보를 전달할 수 있습니다. 반면 여러 시스템 상태를 동시에 표시해야 한다면 화면 크기와 해상도를 함께 검토해야 합니다. 정보 밀도가 높아지더라도 글자 크기와 항목 간 간격을 충분히 확보하여 전체적인 가독성이 떨어지지 않도록 하는 것이 중요합니다.

WINSTAR는 다양한 2U 서버 전면 패널 구조와 표시 정보 요구사항에 대응할 수 있도록 여러 크기의 PMOLED 디스플레이를 제공합니다. 예를 들어 2.7인치, 2.8인치, 3.12인치 디스플레이는 장비 정보와 상태 표시를 간결하게 구성하는 인터페이스에 활용할 수 있습니다. 반면 3.55인치, 5.5인치 디스플레이는 더 넓은 표시 영역을 제공하므로 관찰 거리와 인터페이스 요구사항에 따라 문자와 아이콘을 크게 표시하거나 항목 사이의 간격을 넓힐 수 있습니다. 실제 제품을 선정할 때는 대각선 크기뿐 아니라 각 제품의 해상도, 유효 표시 영역(Active Area), 외형 치수, 화면 비율도 확인해야 합니다.

한 화면에 모든 정보를 명확하게 표시하기 어렵다고 해서 디스플레이 크기를 늘리는 것만이 해결책은 아닙니다. 정보의 우선순위를 정하고 여러 페이지로 나누어 표시하면 전면 패널에서 필요한 공간을 효율적으로 활용하면서도 가독성을 확보할 수 있습니다. 따라서 PMOLED 크기를 선정할 때 중요한 것은 단순히 얼마나 많은 정보를 표시할 수 있는지가 아니라, 제한된 공간에서 필요한 정보를 얼마나 명확하게 전달할 수 있는지입니다.

PMOLED를 2U 서버에 적용할 때 고려해야 할 설계 요소는 무엇인가?

PMOLED를 2U 서버에 적용할 때는 디스플레이 사양뿐 아니라 기구 설계 및 장착 구조, 시스템과의 통신, 장기 사용 시 디스플레이 특성도 함께 검토해야 합니다. 이러한 요소는 개별 모듈의 문제가 아니라 서버 전체의 설계 요구사항으로 고려하는 것이 중요합니다.

모듈 전체 구조를 고려하여 장착 공간을 검토합니다. 전면 패널을 설계할 때는 디스플레이의 외형 치수와 유효 표시 영역뿐 아니라 PCB, FPC, 커넥터, 고정 구조물에 필요한 공간도 함께 고려해야 합니다.

디스플레이 인터페이스와 시스템 하드웨어 구성을 확인합니다. PMOLED는 정보를 표시하는 역할을 하며, 서버 상태 정보는 호스트, BMC, MCU 등 시스템 측 하드웨어에서 확보한 후 디스플레이 모듈로 전달해야 합니다. 따라서 PMOLED 인터페이스, 컨트롤러 IC, 필요한 시스템 리소스가 적용하려는 하드웨어 구성과 호환되는지 확인해야 합니다.

장기 운용을 고려하여 OLED의 표시 특성을 검토합니다. 서버는 장시간 연속으로 작동할 수 있습니다. 고정된 문자나 아이콘을 같은 위치에 높은 밝기로 장시간 표시할 경우, OLED 픽셀의 휘도 저하와 불균일한 열화 가능성을 고려해야 합니다. 이를 완화하기 위해 밝기 조절, 화면 전환, 대기 시 화면 밝기 감소 또는 디스플레이 끄기 등의 방법을 적용할 수 있습니다. 사용자 조작이 있거나 확인이 필요한 이상 상태가 발생하면 화면을 다시 켜도록 설계할 수 있습니다.

따라서 2U 서버용 PMOLED를 설계할 때는 디스플레이 모듈이 전면 패널에 물리적으로 장착 가능한지만 확인할 것이 아니라, 기구 설계 및 장착 구조, 시스템과의 통신, 장기 운용을 위한 표시 관리까지 제품 설계 초기 단계부터 종합적으로 검토해야 합니다.

2U 서버 로컬 모니터링을 위한 PMOLED 활용

2U 서버의 로컬 디스플레이는 BMC나 기타 원격 관리 도구를 대체하기 위한 것이 아닙니다. 서버 설치, 점검, 장애 진단 과정에서 운영 및 유지보수 담당자가 랙 앞에서 장비 식별 정보, 시스템 상태, 이상 여부를 직접 확인할 수 있도록 지원하는 현장 정보 확인 인터페이스입니다. 표시 정보의 우선순위를 적절히 설정하면 제한된 전면 패널 공간에 지나치게 많은 정보를 배치하지 않고도 현장에서 필요한 주요 모니터링 정보를 명확하게 전달할 수 있습니다.

주로 소형 및 중형 디스플레이에 문자, 아이콘, 상태 정보를 표시하는 로컬 모니터링 인터페이스에는 PMOLED가 적합한 선택지 중 하나입니다. 디스플레이 크기와 사양은 표시 정보의 요구사항, 전면 패널의 가용 공간, 시스템 하드웨어 구성에 따라 선정해야 합니다. 또한 제품 설계 초기 단계부터 기구 설계 및 장착 구조, 시스템과의 통신, 장기 운용을 위한 표시 관리까지 함께 검토하는 것이 중요합니다.

용도에 맞는 PMOLED 디스플레이 선택

WINSTAR는 다양한 크기와 해상도의 그래픽 OLED 디스플레이를 제공하며, 기구 설계, 인터페이스 및 연결 방식 등의 요구사항에 맞춘 커스터마이징도 지원합니다.
