설명
WEO025664E는 3.55인치 COG 구조의 그래픽 OLED 디스플레이로, 256x64 해상도와 SSD1363 컨트롤러 IC를 갖추고 있습니다. 모듈 외형 치수는 99.2 × 33.5 × 2.01 mm이며, 유효 표시 영역은 87.52 × 21.28 mm입니다. 4비트(16단계) 그레이스케일을 지원하며, 6800/8080 방식의 8비트 병렬 인터페이스, 4선식 SPI 및 I2C를 사용할 수 있습니다. I2C는 호스트 시스템의 인터페이스 신호선 수를 줄여야 하는 설계에서 선택할 수 있는 연결 방식입니다.
WEO025664D와의 주요 차이점은 컨트롤러 IC와 지원 인터페이스입니다. WEO025664D는 SSD1322 컨트롤러 IC를 사용하며 6800/8080 병렬 인터페이스와 SPI를 지원하지만 I2C는 지원하지 않습니다. 반면 WEO025664E는 SSD1363 컨트롤러 IC를 사용하고 I2C 인터페이스도 지원합니다. 두 모델은 256x64 해상도, 모듈 외형 치수 및 유효 표시 영역이 동일하므로, 호스트 시스템의 인터페이스 요구 사항에 따라 비교하여 선택할 수 있습니다.
WEO025664E는 1/64 Duty 구동 방식을 사용하며, 디스플레이 구동 전압(VCC)의 일반값은 16V입니다. VCC = 16V에서 50% 체커보드 패턴을 표시할 때 일반 소비 전류는 30mA입니다. 전원 공급 회로와 디스플레이 인터페이스 회로를 설계할 때 이러한 전기적 특성을 고려해야 합니다.
WEO025664E는 소형 그래픽 OLED 디스플레이와 그레이스케일 표시가 필요한 의료기기, 산업용 제어 패널, 셀프 계산대, 전문가용 오디오 장비, Hi-Fi 오디오 시스템 및 오디오 인터페이스 패널 등에 적합합니다. 또한 2U 서버 전면 패널의 로컬 모니터링 인터페이스에도 적용을 검토할 수 있으며, 제품 선정 시 전면 패널의 설치 공간과 표시해야 할 정보를 고려해야 합니다. 동작 온도 범위는 -40°C ~ +80°C, 보관 온도 범위는 -40°C ~ +85°C입니다.
2U 서버 전면 패널에서 OLED 디스플레이를 적용할 때 고려해야 할 사항은 기술 자료 2U 서버 로컬 모니터링 인터페이스를 위한 PMOLED 적용 및 설계에서 확인할 수 있습니다.

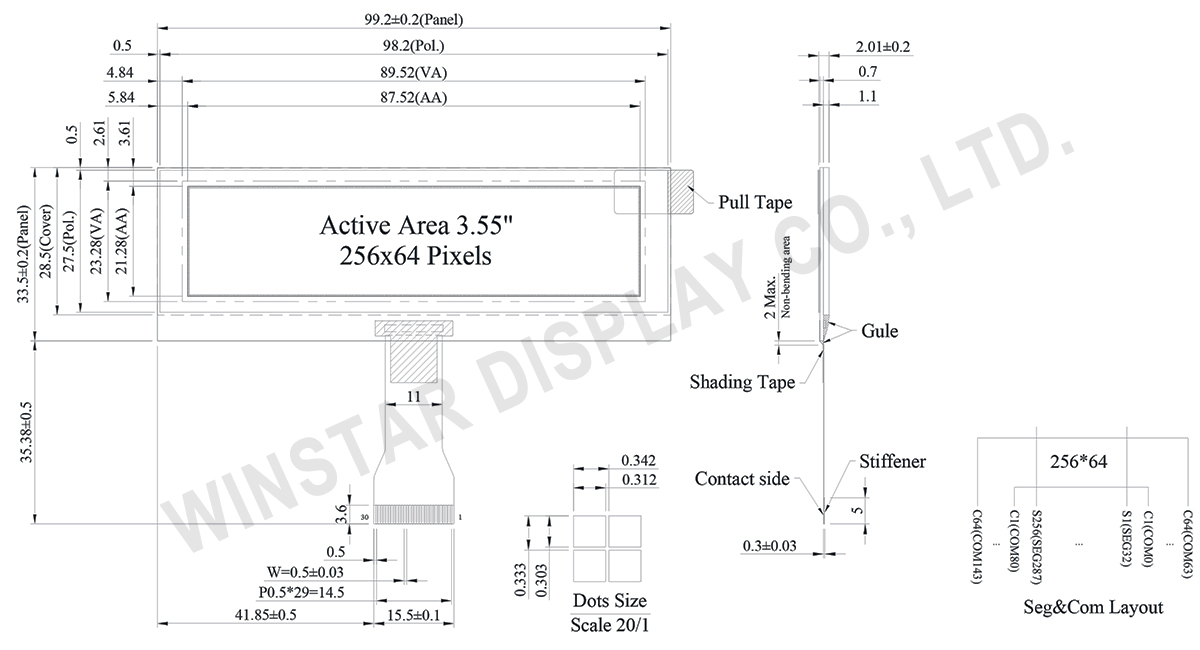

도면
사양
기계적 데이터
| 항목 | 치수 | 단위 |
|---|---|---|
| 도트 매트릭스 | 256 x 64 Dots | - |
| 모듈 치수 | 99.2 × 33.5 × 2.01 | mm |
| 활성 영역 | 87.52 × 21.28 | mm |
| 도트 크기 | 0.312 × 0.303 | mm |
| 도트 피치 | 0.342 × 0.333 | mm |
| 디스플레이 모드 | 패시브 매트릭스 | |
| 디스플레이 색상 | 단색 | |
| 구동 듀티비 | 1/64 Duty | |
| 그레이스케일 | 4 bits | |
| IC | SSD1363 | |
| 인터페이스 | 6800,8080,4-Wire SPI,I2C | |
| 크기 | 3.55 inch | |
절대 최대 정격값
| 매개변수 | 기호 | 최소값 | 최대값 | 단위 |
|---|---|---|---|---|
| 공급 전압 | VDD | -0.3 | 4.0 | V |
| 공급 전압 | VCC | -0.5 | 19.0 | V |
| 작동 온도 | TOP | -40 | +80 | °C |
| 보관 온도 | TSTG | -40 | +85 | °C |
전기적 특성
DC 전기적 특성
| 항목 | 기호 | 조건 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|---|
| 저전압 전원 공급, I/O 핀용 전원 공급 | VDD | － | 1.65 | 3.0 | 3.3 | V |
| 작동 전압 | VCC | － | 8.0 | 16.0 | 16.5 | V |
| 고전압 입력 | VIH | － | 0.8×VDD | － | VDD | V |
| 저전압 입력 | VIL | － | 0 | － | 0.2×VDD | V |
| 고전압 출력 | VOH | － | 0.9×VDD | － | VDD | V |
| 저전압 출력 | VOL | － | 0 | － | 0.1×VDD | V |
| 디스플레이 50% 픽셀 켜짐 | ICC | VCC =16V | － | 30 | 45 | mA |
인터페이스 핀 기능
| Pin Number | 기호 | 기능 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ESD_GND | ESD Ground pin | |||||||||||||||
| 2 | VSS | Ground pin. It must be connected to external ground. | |||||||||||||||
| 3 | VCC | Power supply for panel driving voltage. This is also the most positive power voltage supply pin. A capacitor should be connected between this pin and VSS. |
|||||||||||||||
| 4 | VCOMH | COM signal deselected voltage level. A capacitor should be connected between this pin and VSS. |
|||||||||||||||
| 5 | VLSS | Analog system ground pin. It must be connected to external ground. | |||||||||||||||
| 6 | D7 | These pins are bi-directional data bus connecting to the MCU data bus. Unused pins are recommended to tie LOW. When serial interface mode is selected, D2, D1 should be tied together as the serial data input: SDIN, and D0 will be the serial clock input: SCLK. When I2C mode is selected, D2, D1 should be tied together and serve as SDAout, SDAin in application and D0 is the serial clock input, SCL. |
|||||||||||||||
| 7 | D6 | ||||||||||||||||
| 8 | D5 | ||||||||||||||||
| 9 | D4 | ||||||||||||||||
| 10 | D3 | ||||||||||||||||
| 11 | D2 | ||||||||||||||||
| 12 | D1 | ||||||||||||||||
| 13 | D0 | ||||||||||||||||
| 14 | E(RD#) | This pin is MCU interface input. When 6800 interface mode is selected, this pin will be used as the Enable (E) signal. Read/write operation is initiated when this pin is pulled HIGH and the chip is selected. When 8080 interface mode is selected, this pin receives the Read (RD#) signal. Read operation is initiated when this pin is pulled LOW and the chip is selected. When serial or I2C interface is selected, this pin must be connected to VSS. |
|||||||||||||||
| 15 | R/W# (WR#) | This pin is read / write control input pin connecting to the MCU interface. When 6800 interface mode is selected, this pin will be used as Read/Write (R/W#) selection input. Read mode will be carried out when this pin is pulled HIGH and write mode when LOW. When 8080 interface mode is selected, this pin will be the Write (WR#) input. Data write operation is initiated when this pin is pulled LOW and the chip is selected. When serial or I2C interface is selected, this pin must be connected to VSS. |
|||||||||||||||
| 16 | BS1 | MCU bus interface selection pins. Select appropriate logic setting as described in the following table. BS2 and BS1 are pin select.
(1) 0 is connected to VSS (2) 1 is connected to VDD |
|||||||||||||||
| 17 | BS2 | ||||||||||||||||
18 |
D/C# | This pin is Data/Command control pin connecting to the MCU. When the pin is pulled HIGH, the data at D[7:0] will be interpreted as data. When the pin is pulled LOW, the data at D[7:0] will be transferred to a command register. In I2C mode, this pin acts as SA0 for slave address selection. |
|||||||||||||||
| 19 | CS# | This pin is the chip select input connecting to the MCU. The chip is enabled for MCU communication only when CS# is pulled LOW (active LOW). |
|||||||||||||||
| 20 | RES# | This pin is reset signal input. When the pin is pulled LOW, initialization of the chip is executed. Keep this pin pull HIGH during normal operation. |
|||||||||||||||
| 21 | FR | This pin outputs RAM write synchronization signal. Proper timing between MCU data writing and frame display timing can be achieved to prevent tearing effect. It should be kept NC if it is not used. |
|||||||||||||||
| 22 | IREF | This pin is the segment output current reference pin. IREF is supplied externally. A resistor should be connected between this pin and VSS to maintain the current around 10uA. It should be kept floating when internal IREF is chosen by command setting. |
|||||||||||||||
| 23~24 | NC | This is dummy pin. It should be kept NC. | |||||||||||||||
| 25 | VP | This pin is the segment pre-charge voltage reference pin. A capacitor can be connected between this pin and VSS to improve visual performance. It can also be float per application. No external power supply is allowed to connect to this pin. |
|||||||||||||||
| 26 | VDD | Power supply pin for core logic operation. A capacitor should be connected between this pin and VSS. | |||||||||||||||
| 27 | VSL | This is segment voltage (output low level) reference pin. This pin has to be connected with resistor and diode to ground (details depends on application). |
|||||||||||||||
| 28 | VLSS | Analog system ground pin. It must be connected to external ground. | |||||||||||||||
| 29 | VCC | Power supply for panel driving voltage. This is also the most positive power voltage supply pin. A capacitor should be connected between this pin and VSS. |
|||||||||||||||
| 30 | ESD_GND | ESD Ground pin |
