为什么 2U 服务器需要本地监控界面？

2U 服务器广泛应用于数据中心、云计算、高性能计算（HPC）、AI 计算及存储系统等领域。随着服务器平台集成越来越多的处理器、内存、存储设备、网络接口和散热组件，运维人员不仅需要了解服务器的整体运行状态，还需要掌握关键的系统和硬件信息。

这些信息通常可通过 BMC（Baseboard Management Controller，基板管理控制器）、Web 管理界面、CLI（命令行界面）或集中式管理平台获取。然而，在设备安装、机柜巡检或故障排查过程中，运维人员往往需要直接在服务器前进行操作。如果只是确认设备身份或基本运行状态，每次都登录独立的管理系统并不一定是最直接的信息获取方式。

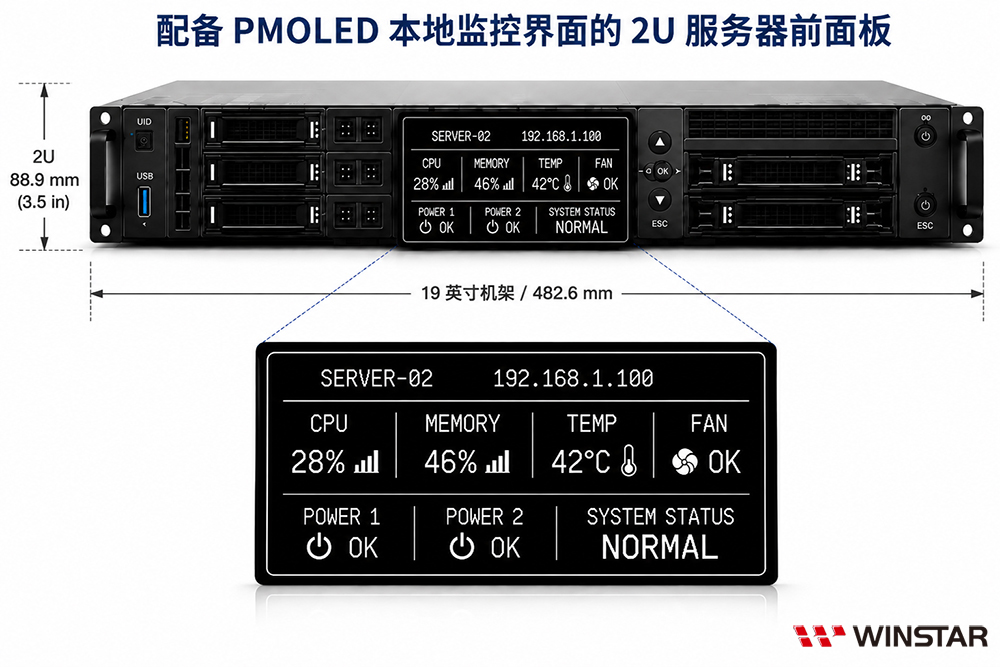

在 2U 服务器前面板集成本地显示屏，可在远程管理工具之外提供一个现场信息查看界面，使运维人员能够直接在机柜前确认设备身份和关键系统状态，并在出现异常时快速识别需要进一步检查的服务器。

与 1U 服务器相比，2U 机箱具有更大的垂直空间，可为前面板集成提供更多布局余量。在前面板空间允许的情况下，增加的显示区域可使本地显示屏不再局限于基本的设备识别和状态提示，而是进一步扩展为具有更清晰信息层级的本地监控界面。

从设备识别到系统监控：2U 服务器本地显示屏的信息需求

服务器前面板显示屏不需要呈现远程管理系统中的所有信息，而应优先显示运维人员在机柜现场需要快速查看的内容。除了 Server Name、Device ID 和 Management IP 等设备识别信息外，还可以显示关键的系统和硬件状态信息。

在设备部署或机柜巡检过程中，设备识别信息可帮助运维人员确认当前操作的服务器。CPU 和内存使用率、系统温度、风扇状态、电源状态及网络连接状态等信息，则有助于快速了解服务器的整体运行情况。

本地监控界面的目的并不是尽可能显示更多信息，而是呈现最有助于现场判断的内容。实际显示项目应根据服务器架构、可获取的系统数据及运维需求确定，避免在有限的显示区域内集中呈现过多监控数据。

当系统出现温度过高、风扇故障或电源故障等异常情况时，本地显示屏应优先显示告警信息，使运维人员能够先识别异常类型，再通过 BMC 或其他管理工具查看详细日志和诊断信息。

因此，2U 服务器前面板显示屏的功能可以从基本的设备识别扩展至本地系统监控。其目的并非复制完整的服务器管理界面，而是提供现场快速检查所需的信息，帮助运维人员识别设备、确认系统状态并进行初步故障排查。

2U 服务器本地显示屏应如何设置信息优先级？

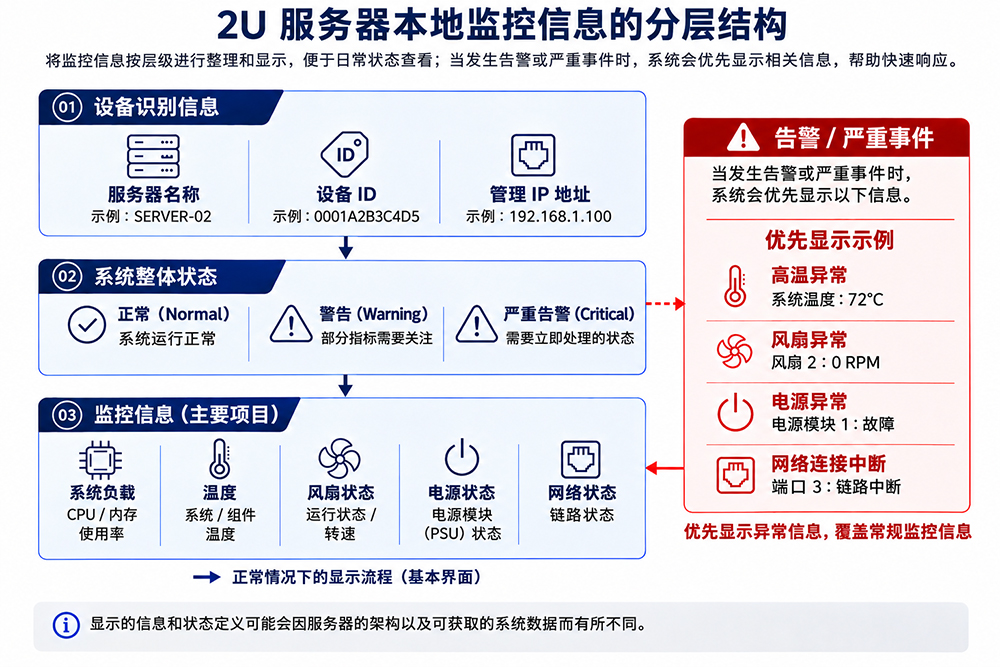

显示区域增大并不意味着需要同时呈现所有系统信息。信息过多反而可能增加现场判断的难度。因此，本地监控界面应根据信息优先级和使用场景建立清晰的信息层级，让运维人员先确认服务器身份和整体运行状态，再根据需要查看更详细的信息。

设备识别信息可作为主界面的基础内容，例如 Server Name、Device ID 或 Management IP，帮助运维人员快速确认当前查看的服务器。具体显示字段可根据系统管理架构选择，无需同时呈现所有设备标识信息。

整体系统状态应便于直接查看，可通过 Normal、Warning 和 Critical 等状态级别，让运维人员在查看其他监控数据之前，先判断服务器的运行情况。

关键运行信息可根据需要通过多页面或画面切换方式呈现，包括系统负载、温度、风扇、电源和网络状态，避免将过多数据集中在单一画面上而影响可读性。

当系统发生异常时，告警信息应具有更高的显示优先级，可暂时替代常规监控内容，显示异常项目及其状态。如果系统能够提供相关组件或位置信息，也可一并显示，帮助运维人员确定需要检查的部位。

2U 服务器本地显示屏适合采用哪种显示技术？

2U 服务器的本地显示屏可采用 PMOLED、TFT LCD 或 STN LCD 技术。选型时应综合考虑显示尺寸、信息密度、用户界面复杂度、可读性及结构空间限制等因素。如果界面主要用于设备识别、系统状态显示和告警提示，其需求与全彩色图形化 HMI 不同，因此不一定需要较大的显示屏或复杂的图形显示功能。

TFT LCD 具有丰富的尺寸和分辨率选择，适合需要全彩色 GUI、图表、仪表盘或较高信息密度的显示界面。如果本地显示屏需要承担更完整的人机交互功能，TFT LCD 可为界面设计提供更大的灵活性。

STN LCD 是一种成熟的显示技术，适合显示文本、字符和简单图形等基本信息。当界面内容相对简单，且不需要复杂图形或快速画面更新时，STN LCD 仍是值得考虑的方案。

PMOLED 适合以文本、图标和状态信息为主的中小尺寸显示界面。其自发光结构、高对比度、宽视角、快速响应及无需背光的设计特点，使其适用于 2U 服务器的状态显示应用。

*厚度数值仅供参考，实际厚度可能因面板、背光及模组结构而异。具体尺寸请以各产品规格为准。

PMOLED 如何满足 2U 服务器本地监控的显示需求？

2U 服务器本地监控界面需要具备良好的信息可读性，确保从不同位置查看时仍能清晰识别显示内容，同时便于集成到服务器前面板。PMOLED（Passive Matrix OLED，被动矩阵有机发光二极管）的自发光结构、宽视角、无需背光及快速响应等特点，能够满足这类状态显示应用的需求。

高对比度，便于快速识别状态信息。 PMOLED 采用自发光技术，可在黑色背景上清晰显示文本、图标和告警信息，帮助运维人员快速识别服务器并查看系统状态或异常情况。

宽视角，适应不同的机柜查看位置。 服务器可能安装在机柜的不同高度，运维人员查看前面板时不一定处于正面视角。PMOLED 的宽视角特性有助于在不同观看位置保持信息的可读性。

轻薄且无需背光，便于前面板集成。 PMOLED 不需要背光模组，可减少显示结构所需的厚度，在与前面板其他组件及内部硬件共同布局时提供更大的设计灵活性。

快速响应，支持状态与告警信息更新。 当系统状态发生变化或出现异常时，PMOLED 可快速更新文本、图标和告警信息，其快速响应特性也有利于不同监控页面之间的切换。

对于主要采用中小尺寸显示屏呈现文本、图标和系统状态信息的 2U 服务器本地监控界面，PMOLED 能够兼顾信息可读性、不同观看角度下的显示效果、轻薄结构及状态更新响应速度，为前面板显示设计提供实用的选择。

如何根据 2U 服务器的信息显示需求选择 PMOLED 尺寸？

为 2U 服务器选择 PMOLED 显示屏时，应综合评估前面板可用空间、信息显示需求、分辨率及观看距离，而不是单纯选择更大的显示屏来容纳更多内容。

对于主要显示设备识别和基本状态信息的界面，中小尺寸 PMOLED 可通过简洁的文本与图标组合呈现必要信息。如果需要同时显示多项系统状态，则应结合显示区域和分辨率进行评估，确保信息密度增加时不会影响字体大小、信息间距及整体可读性。

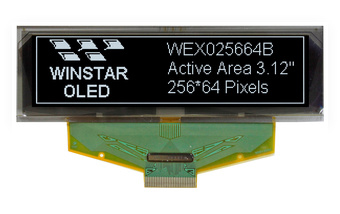

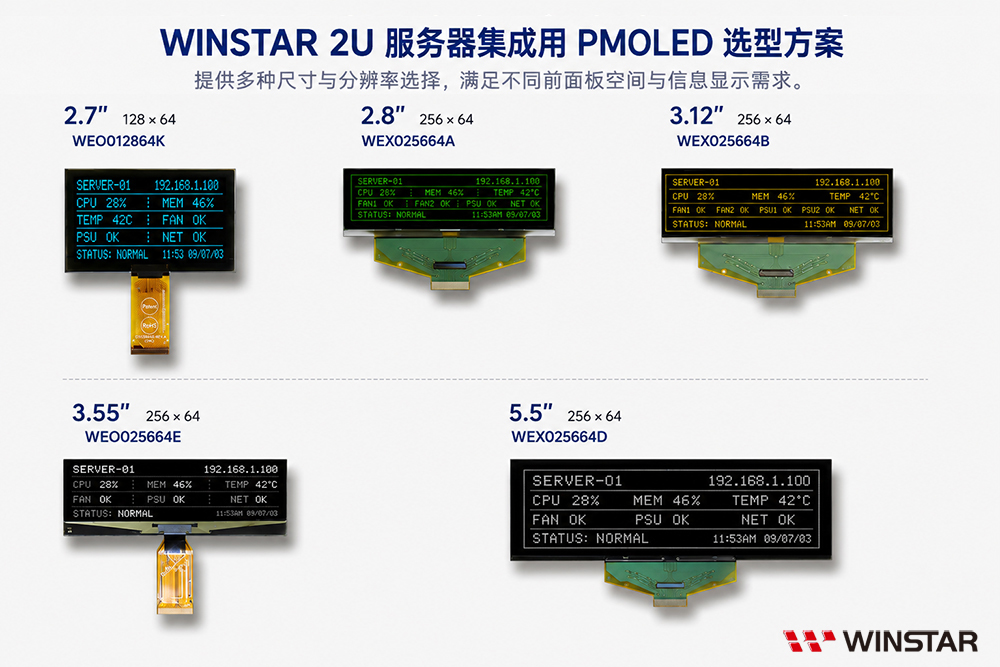

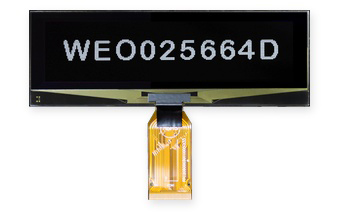

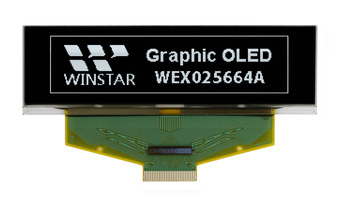

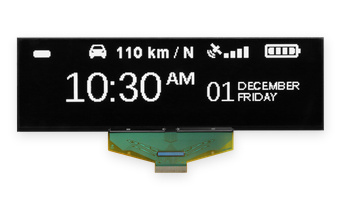

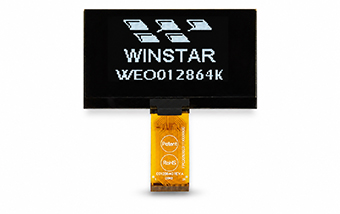

WINSTAR 提供多种尺寸的 PMOLED 显示屏，可满足不同 2U 服务器前面板布局和信息显示需求。例如，2.7 英寸、2.8 英寸和 3.12 英寸显示屏可用于较为紧凑的设备信息和状态显示界面；3.55 英寸和 5.5 英寸显示屏则提供更大的实际显示区域，可根据观看距离和界面需求采用更大的字体、图标及信息间距。实际选型时，还应综合考虑各产品的分辨率、有效显示区域、外形尺寸及宽高比，而不能仅根据屏幕对角线尺寸进行判断。

当信息量超出单个画面能够清晰呈现的范围时，增大显示尺寸不应是唯一的解决方式。通过合理设置信息优先级并采用多页面显示，可以在保持可读性的同时控制前面板所需的安装空间。因此，选择 PMOLED 尺寸时，关键不只是能够显示多少信息，而是在有限空间内能够清晰呈现多少必要信息。

将 PMOLED 集成到 2U 服务器时需要考虑哪些设计因素？

将 PMOLED 集成到 2U 服务器时，显示规格只是设计评估的一部分，还应将结构集成、系统通信及长期显示运行纳入整体设计考虑。

根据完整模组结构评估安装空间。 除了外形尺寸和有效显示区域，前面板设计还应考虑 PCB、FPC、连接器及安装固定结构所需的空间。

确保显示接口与系统硬件架构相匹配。 PMOLED 负责显示信息，而实际的服务器状态数据需要由主机、BMC、MCU 或其他系统端硬件获取并传输至显示模组。因此，选型时应评估 PMOLED 的通信接口、控制器 IC 及所需系统资源是否与目标系统架构兼容。

长期运行时应考虑 OLED 的显示特性。 服务器可能长时间连续运行。如果固定文本或图标长期以较高亮度显示在相同位置，则需要考虑 OLED 像素亮度衰减及不均匀老化问题。界面设计可采用亮度管理、页面切换，以及在空闲期间降低亮度或关闭显示等方式，并在用户操作或发生需要关注的异常情况时恢复显示。

因此，在 2U 服务器 PMOLED 设计中，应将结构集成、系统通信及长期显示管理纳入整体设计导入（Design-in）流程，而不仅仅是确认显示模组能否安装在前面板上。

PMOLED 在 2U 服务器本地监控中的应用

2U 服务器前面板的本地显示屏并非用于取代 BMC 或其他远程管理工具，而是提供现场信息查看界面，让运维人员在设备安装、巡检及故障排查过程中，能够直接在机柜前确认设备身份、系统状态及异常情况。通过合理的信息分层，显示屏可以优先呈现现场最需要关注的监控信息，同时避免在有限的前面板显示区域内集中显示过多内容。

对于主要采用中小尺寸显示屏呈现文本、图标和状态信息的本地监控界面，PMOLED 是值得考虑的显示方案。实际选型应根据显示信息需求、前面板可用空间及系统架构确定合适的尺寸与规格，并在设计导入过程中综合考虑结构集成、系统通信及长期显示管理。

选择适合您应用需求的 PMOLED 显示屏

WINSTAR 提供多种尺寸和分辨率的图形 OLED 显示屏，并可根据机械结构、接口及连接方式等需求提供定制化方案。
