1U 网络设备的前面板空间十分有限，网络端口、LED 指示灯、管理接口以及控制部件都需要布置在固定的高度范围内。当运维人员需要获取比 LED 指示更详细的设备信息时，是否在有限的前面板空间中增加显示屏，就成为产品设计中需要权衡的问题。

对于需要在设备现场直接查看关键信息的应用，本地显示屏可以减少仅为确认基本设备状态而进入远程管理界面的操作。但在 1U 系统中，显示屏本身也会占用宝贵的前面板空间，同时还涉及结构设计、电子系统和固件等方面的集成。因此，是否需要配置本地显示屏，应根据实际应用需求和整体系统设计进行评估。

本文将从 1U 网络设备的实际应用出发，探讨本地显示的应用价值与设计考量，并进一步说明 PMOLED 如何在基础 LED 状态指示与功能更完整的图形化 HMI 之间，提供一种紧凑型显示方案。

为什么网络设备需要在本地显示更多信息？

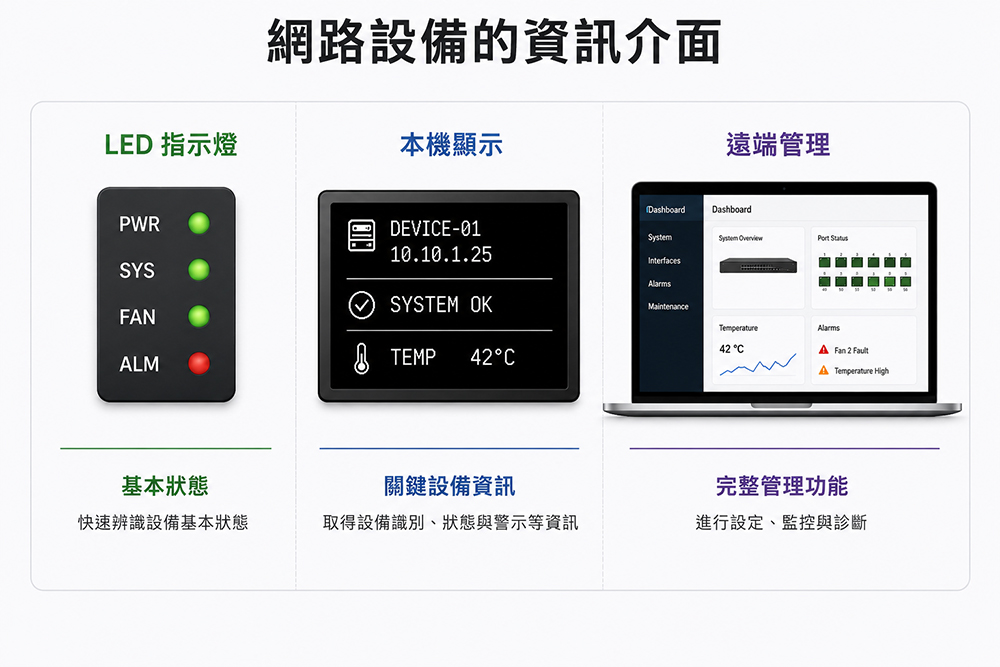

随着网络设备需要监控和管理的信息不断增加，系统所关注的内容已不再局限于基本的电源和连接状态，还可能包括网络配置、端口状态、温度、风扇运行状态、PoE 状态以及告警等运行信息。LED 指示灯仍然适合快速查看设备的基本状态，而 Web 管理界面、命令行接口（CLI）和网络管理系统则可提供更完整的监控与配置功能。

在设备安装、部署、日常巡检或故障排查过程中，运维人员通常不需要一开始就进入完整的管理界面。他们可能只需要确认当前设备、查看网络设置、判断系统是否正常运行，或了解发生了哪一类故障。如果这些信息只能通过远程管理界面获取，运维人员往往需要先取得相应的访问权限并登录系统，才能进一步确认设备状态。

因此，一些网络设备会在设备本体上集成本地显示界面，用于直接显示设备标识、系统状态、网络信息或故障信息。部分产品还进一步集成触摸屏，使用户可以直接通过前面板查看信息或执行特定操作。

本地显示并不是为了取代 LED 指示灯或现有的远程管理系统。LED 可以快速反映基本运行状态，本地显示则能够提供更具体的设备信息或故障信息，而完整的配置、监控与管理功能仍可通过 Web 界面、CLI 或网络管理系统完成。

本地显示如何帮助设备识别、部署与维护？

在机架环境中，多台前面板布局相近的网络设备往往集中安装，因此运维人员需要能够快速确认当前正在操作的设备。本地显示屏可以直接在前面板显示 Hostname、Device ID、管理 IP 等设备标识信息，减少反复核对设备标签或登录管理系统确认设备身份的操作。

在设备部署和配置确认阶段，本地显示屏还可以显示 IP 地址、网络连接状态以及其他必要的配置信息，方便现场人员快速确认基本网络连接和配置情况，再根据需要进行后续设置或管理操作。

设备进入正常运行后，本地显示屏可以用于查看系统及关键部件状态。发生异常时，相比单纯的 LED 告警，显示屏能够进一步指出风扇故障、温度过高或端口状态异常等具体信息，帮助运维人员先判断可能的故障来源，再通过管理系统进行更详细的诊断和故障排查。

通过本地显示，设备识别、部署确认、状态检查和初步故障判断所需的关键信息可以直接在设备端获取。运维人员可先通过前面板掌握必要信息，再根据设备状态判断是否需要进一步进入管理系统。

为什么本地显示在 1U 网络设备中仍不普遍？

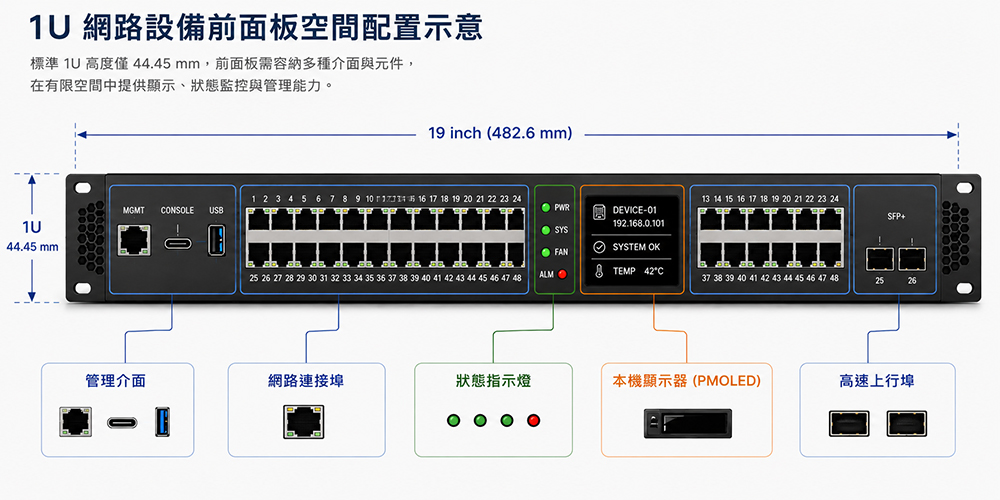

虽然本地显示可以让现场人员更直接地获取设备信息，但要将显示屏集成到 1U 网络设备中，仍需从整体系统设计的角度进行评估。标准 1U 机架设备的高度仅为 44.45 mm，而网络交换机的前面板通常已经布置了大量 RJ45、SFP 或其他网络端口，以及 LED 指示灯、管理接口和控制部件。对于强调高端口密度的设备而言，是否从有限的前面板空间中划出区域用于显示，是产品设计时需要考虑的重要取舍。

增加显示屏也不只是安装一个显示模块，还会涉及结构布局、主机接口设计、固件控制以及显示内容规划等系统集成工作。对于需要长期连续运行的网络设备，还应考虑显示方式、功耗管理以及长期运行条件。如果 LED 已经能够满足基本设备状态的指示需求，而且现场操作频率较低，那么配置本地显示屏的必要性也会相对有限。

目前已有部分 1U 网络设备在有限的前面板空间内集成紧凑型显示屏，用于提供本地设备信息。这说明 1U 的高度限制并不意味着无法集成显示屏。更重要的是评估实际应用对本地信息的需求程度，以及显示功能所带来的价值是否足以支持相应的前面板空间和系统资源投入。

因此，本地显示并不是所有 1U 网络设备都必须配置的功能。当应用确实需要在设备端提供更多信息时，显示方案需要在信息需求、前面板空间与系统集成条件之间取得平衡。

PMOLED 如何满足 1U 网络设备的本地显示需求？

对于需要在本地显示设备信息，但不需要复杂图形界面或触摸操作的 1U 网络设备，紧凑型单色 PMOLED 是一种较为简洁的显示方案。PMOLED 适合显示文字、数值和图标，可用于呈现设备标识、网络信息、系统状态以及基本诊断信息，使有限的显示区域能够集中呈现运维人员需要快速查看的内容。

PMOLED 采用自发光结构，无需额外的背光模块，有利于简化显示结构并实现较薄的模块设计，为安装空间有限的前面板提供更大的集成灵活性。同时，高对比度有助于提高文字和状态信息的可读性；宽视角特性则适合机架环境，即使从不同位置查看，也能较清楚地读取显示内容。

在基础 LED 状态指示与功能更完整的图形化 HMI 之间，PMOLED 可以作为一种中间显示选择，尤其适用于需要提供比 LED 更丰富的本地信息，但又不需要彩色 GUI 或触摸操作的 1U 网络设备。

1U PMOLED 本地显示应该呈现哪些信息？

由于 1U 网络设备可用于显示的空间有限，本地显示的重点并不是尽可能呈现更多内容，而是让运维人员能够快速获取当前最需要的信息。显示内容可根据设备识别、基本运行状态和故障诊断等需求确定优先级，例如 Hostname、管理 IP、系统状态、温度、风扇状态、端口状态，以及需要现场关注的告警信息。

这些信息并不需要全部集中在同一个画面中。对于分辨率和显示区域有限的紧凑型 PMOLED，可按照信息类型规划多个页面。例如，主页面可以显示 Hostname、IP 地址和整体系统状态，其他页面则分别提供温度、风扇或端口信息。页面可以通过实体按键切换，也可以由系统根据设备状态自动切换或更新显示内容，避免在有限的显示区域内堆积过多信息而影响可读性。

显示内容的优先级还可以根据设备运行状态进行调整。正常运行时，可优先显示设备标识和基本状态；当出现温度异常、风扇故障或网络异常时，则可优先显示相应的告警或故障信息，便于运维人员先判断可能的问题，再进入管理系统进行更详细的诊断。

因此，1U PMOLED 的信息规划应以现场使用场景、信息优先级和可读性为主要考虑因素。与其在有限的显示区域内放入大量信息，更重要的是让用户能够快速找到当前最有用的内容。

1U 设备的 PMOLED 选型与集成考量

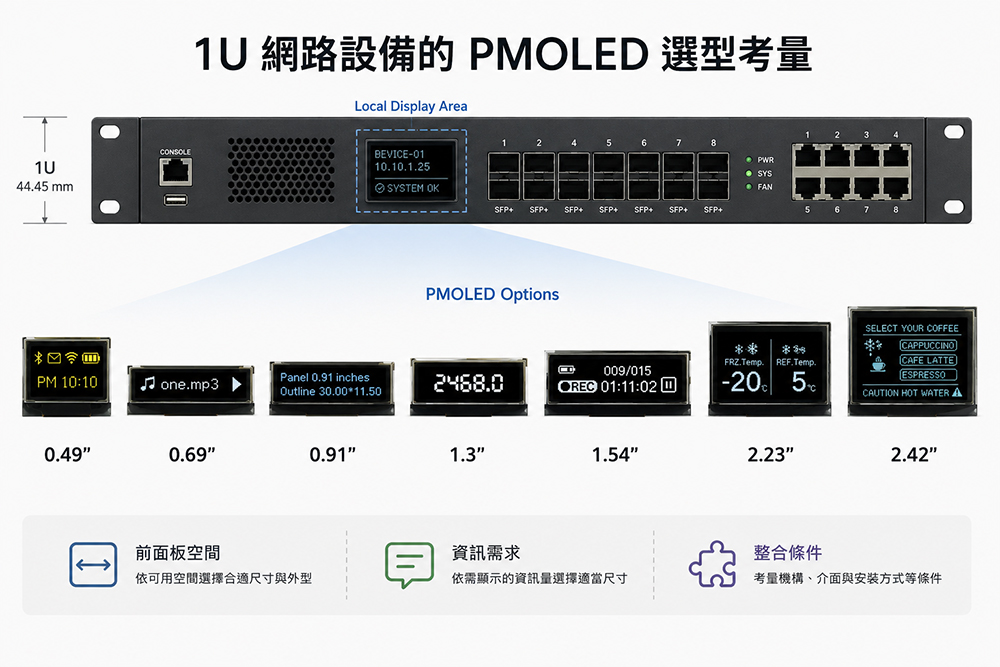

确定本地显示内容后，可根据前面板可用空间、显示信息量、分辨率、通信接口以及结构集成要求进行 PMOLED 选型。对于 1U 设备而言，显示屏并非越大越好，尺寸选择需要兼顾信息可读性与有限的前面板空间。

信息量、文字大小、图标需求以及是否需要同时显示多项内容，都会影响显示屏尺寸和分辨率的选择。显示区域和分辨率决定了可呈现的信息量及界面布局方式，但在有限的 1U 前面板空间内，还需要考虑文字和图标的实际可读性。因此，显示屏选型应从信息呈现和可读性需求出发，而不是简单选择前面板能够容纳的最大尺寸。

在电子与结构集成方面，还需要考虑主机系统可用的通信接口、PCB 或 FPC 配置、模块尺寸、安装深度以及前面板开孔。除了确认有效显示区域是否满足应用需求，还应将模块整体外形、连接方式以及周边元器件所需空间纳入结构设计。WINSTAR PMOLED 提供多种尺寸、分辨率、模块结构和接口选择，可配合不同主机平台及设备设计需求进行选型。

在 1U 网络设备中集成本地显示时，需要考虑的不只是显示屏能否安装在前面板上，更重要的是现场是否确实需要这些信息，以及显示功能在有限空间和系统资源条件下能否发挥实际作用。如果设备只需要基本状态指示，LED 仍然是简单有效的方案；如果运维人员需要直接查看设备标识、网络状态或故障信息，同时又不需要完整的图形化 HMI 或触摸操作，紧凑型 PMOLED 则可以作为另一种显示方案。
