Bei 1U-Netzwerkgeräten ist der Platz auf der Frontplatte begrenzt. Netzwerkanschlüsse, LED-Anzeigen, Management-Schnittstellen und Bedienelemente müssen innerhalb der vorgegebenen Bauhöhe untergebracht werden. Wenn Servicepersonal detailliertere Geräteinformationen benötigt, als sich über LEDs darstellen lassen, stellt die Integration eines Displays in die ohnehin begrenzte Frontfläche eine weitere konstruktive Abwägung dar.
Bei Anwendungen, in denen wichtige Informationen direkt am Gerät überprüft werden müssen, kann ein lokales Display dazu beitragen, dass nicht allein zur Überprüfung des grundlegenden Gerätestatus auf eine Remote-Management-Oberfläche zugegriffen werden muss. In einem 1U-System beansprucht das Display jedoch ebenfalls wertvollen Platz auf der Frontplatte und bringt zusätzliche Anforderungen an die mechanische, elektronische und firmwareseitige Integration mit sich. Ob ein lokales Display sinnvoll ist, hängt daher vom konkreten Anwendungsfall und vom Gesamtdesign des Systems ab.
Dieser Artikel betrachtet den praktischen Nutzen und die konstruktiven Aspekte lokaler Displays in 1U-Netzwerkgeräten und erläutert, wie PMOLED als kompakte Anzeigeoption zwischen einer grundlegenden Statusanzeige über LEDs und einer umfangreicheren grafischen HMI eingesetzt werden kann.
Mit der zunehmenden Menge an Informationen, die in Netzwerkgeräten überwacht und verwaltet werden, beschränkt sich die Überwachung nicht auf grundlegende Zustände wie Stromversorgung und Verbindung. Auch Netzwerkkonfiguration, Portstatus, Temperatur, Lüfterbetrieb, PoE-Status, Alarme und weitere Betriebsinformationen können für die Überwachung relevant sein. LED-Anzeigen bleiben eine effektive Möglichkeit, den grundlegenden Gerätestatus auf einen Blick zu erfassen, während Web-Management-Oberflächen, Kommandozeilenschnittstellen (CLI) und Netzwerkmanagementsysteme umfangreichere Funktionen für Überwachung und Konfiguration bereitstellen.
Bei Installation, Inbetriebnahme, regelmäßiger Kontrolle oder Fehlersuche benötigt das Servicepersonal jedoch häufig nicht als ersten Schritt den vollständigen Funktionsumfang des Managementsystems. Oft geht es zunächst darum, das betreffende Gerät zu identifizieren, die aktuellen Netzwerkeinstellungen zu prüfen, den ordnungsgemäßen Systembetrieb zu bestätigen oder die Art einer aufgetretenen Störung festzustellen. Sind diese Informationen ausschließlich über eine Remote-Management-Oberfläche verfügbar, müssen gegebenenfalls zunächst die erforderlichen Zugangsinformationen ermittelt und eine Anmeldung durchgeführt werden, bevor der Gerätestatus überprüft werden kann.
Einige Netzwerkgeräte verfügen über eine lokale Display-Schnittstelle, über die Geräteidentifikation, Systemstatus, Netzwerkinformationen oder Störungsinformationen direkt am Gerät angezeigt werden können. Manche Produkte integrieren zusätzlich einen Touchscreen, sodass Informationen direkt über die Frontplatte abgerufen oder ausgewählte Funktionen dort bedient werden können.

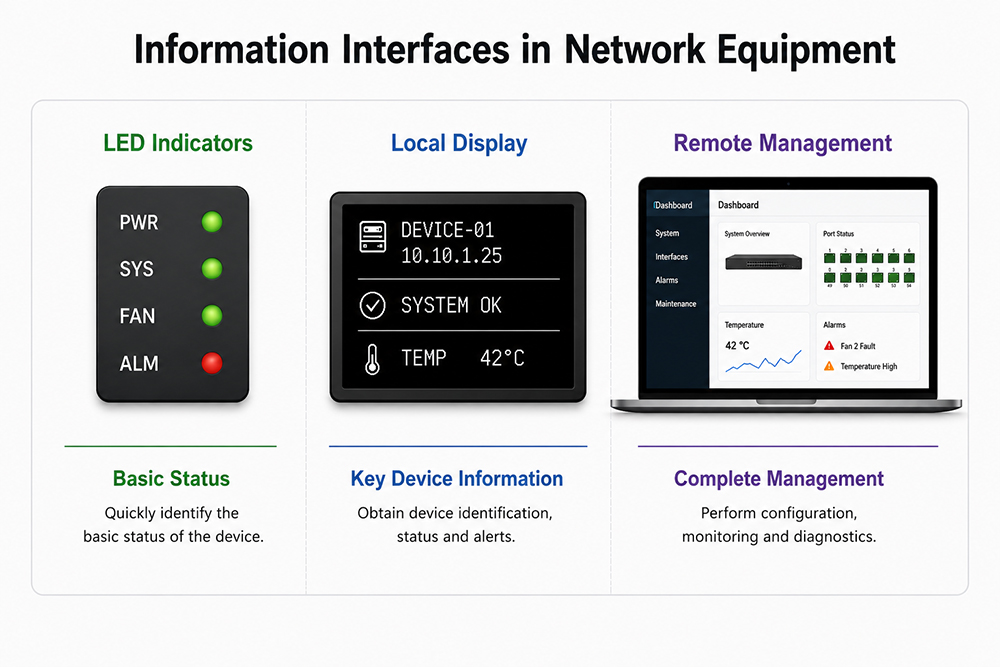

Ein lokales Display ist nicht als Ersatz für LED-Anzeigen oder bestehende Remote-Managementsysteme gedacht. LEDs ermöglichen eine schnelle Anzeige grundlegender Zustände, während ein lokales Display spezifischere Geräte- oder Störungsinformationen darstellen kann. Umfangreiche Konfigurations-, Überwachungs- und Verwaltungsfunktionen können weiterhin über Web-Oberflächen, CLI oder Netzwerkmanagementsysteme erfolgen.
In Rack-Umgebungen können mehrere Netzwerkgeräte mit ähnlich aufgebauten Frontplatten dicht nebeneinander installiert sein. Für das Servicepersonal ist es daher wichtig, das jeweilige Gerät schnell identifizieren zu können. Ein lokales Display kann Identifikationsinformationen wie Hostname, Device ID oder Management-IP direkt auf der Frontplatte anzeigen. Dadurch lässt sich vermeiden, dass Gerätekennzeichnungen wiederholt überprüft oder Managementsysteme ausschließlich zur Identifikation des betreffenden Geräts aufgerufen werden müssen.
Bei der Inbetriebnahme und Überprüfung der Konfiguration kann ein lokales Display außerdem die IP-Adresse, den Netzwerkverbindungsstatus und weitere wesentliche Konfigurationsinformationen anzeigen. So lassen sich grundlegende Konnektivität und Konfiguration schnell überprüfen, bevor bei Bedarf weitere Einrichtungs- oder Managementaufgaben durchgeführt werden.
Im normalen Betrieb kann das lokale Display auch den Status des Systems und wichtiger Komponenten anzeigen. Bei einer Störung lassen sich spezifischere Informationen bereitstellen als mit einer LED-Alarmanzeige allein, beispielsweise ein Lüfterfehler, eine Übertemperatur oder ein ungewöhnlicher Portstatus. Dadurch kann das Servicepersonal zunächst eingrenzen, wo die Ursache des Problems liegen könnte, bevor über das Managementsystem eine detailliertere Diagnose und Fehlersuche durchgeführt wird.
Ein lokales Display macht wichtige Informationen für Geräteidentifikation, Inbetriebnahme, Statusprüfung und eine erste Störungsbeurteilung direkt am Gerät leichter zugänglich. Das Servicepersonal kann zunächst die wesentlichen Informationen an der Frontplatte prüfen und anschließend entscheiden, ob ein weiterer Zugriff auf das Managementsystem erforderlich ist.

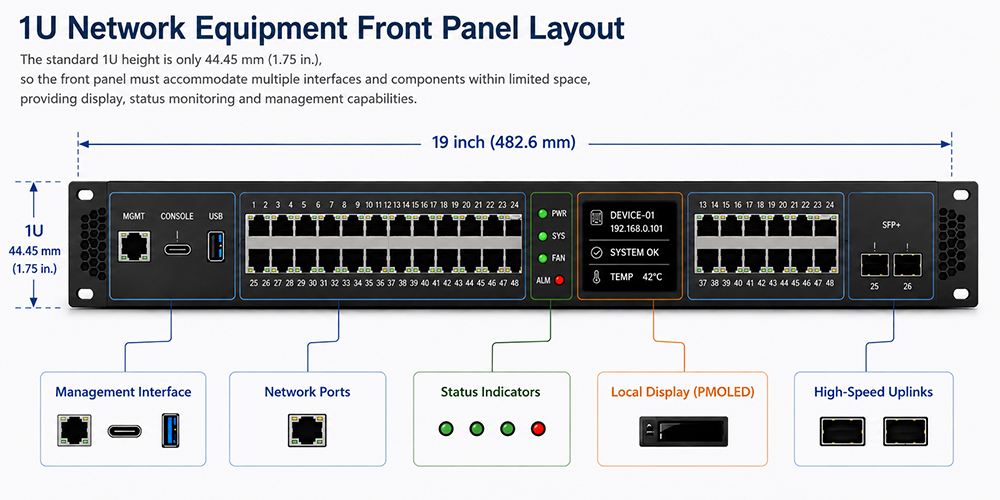

Obwohl ein lokales Display einen direkteren Zugriff auf Geräteinformationen ermöglicht, muss bei der Integration in ein 1U-Netzwerkgerät das Gesamtdesign des Systems berücksichtigt werden. Eine standardmäßige 1U-Rackeinheit ist nur 44,45 mm hoch. Gleichzeitig befinden sich auf der Frontplatte eines Netzwerk-Switches häufig bereits zahlreiche RJ45-, SFP- oder andere Netzwerkanschlüsse sowie LEDs, Management-Schnittstellen und Bedienelemente. Bei Geräten, die auf eine hohe Portdichte ausgelegt sind, wird die Nutzung eines Teils der begrenzten Frontfläche für ein Display daher zu einer wichtigen konstruktiven Abwägung.
Die Integration eines Displays umfasst außerdem mehr als nur den Einbau eines Displaymoduls. Mechanischer Aufbau, Auslegung der Host-Schnittstelle, Firmwaresteuerung und Planung der Anzeigeinhalte sind ebenfalls Bestandteil der Systemintegration. Bei Netzwerkgeräten, die für den Dauerbetrieb ausgelegt sind, müssen zudem der Betrieb des Displays, das Energiemanagement und die langfristigen Betriebsbedingungen berücksichtigt werden. Wenn der grundlegende Gerätestatus ausreichend über LEDs angezeigt werden kann und Interaktionen direkt am Gerät nur selten erforderlich sind, kann der Bedarf an einem lokalen Display entsprechend gering sein.
Einige 1U-Netzwerkgeräte integrieren bereits kompakte Displays in den verfügbaren Bereich der Frontplatte, um Geräteinformationen lokal anzuzeigen. Dies zeigt, dass die Höhenbeschränkung von 1U die Integration eines Displays nicht grundsätzlich ausschließt. Entscheidend ist vielmehr, ob in der jeweiligen Anwendung ein ausreichender Bedarf an lokal verfügbaren Informationen besteht und ob die vom Display bereitgestellten Funktionen den dafür erforderlichen Platz auf der Frontplatte und die benötigten Systemressourcen rechtfertigen.
Ein lokales Display ist nicht für jedes 1U-Netzwerkgerät eine Standardanforderung. Wenn mehr Informationen direkt am Gerät verfügbar sein müssen, sollte die Displayauslegung die Informationsanforderungen mit dem verfügbaren Platz auf der Frontplatte und den Rahmenbedingungen der Systemintegration in Einklang bringen.
Für 1U-Netzwerkgeräte, bei denen Informationen lokal angezeigt werden sollen, jedoch keine komplexe grafische Benutzeroberfläche oder Touchbedienung erforderlich ist, kann ein kompaktes monochromes PMOLED eine kompakte Displaylösung darstellen. PMOLEDs eignen sich gut zur Darstellung von Texten, numerischen Werten und Symbolen für Geräteidentifikation, Netzwerkinformationen, Systemstatus und grundlegende Diagnoseinformationen. Dadurch kann die begrenzte Anzeigefläche gezielt für Informationen genutzt werden, auf die das Servicepersonal schnell zugreifen muss.
PMOLEDs sind selbstleuchtend und benötigen keine separate Hintergrundbeleuchtung. Dies trägt zu einem einfacheren Displayaufbau bei und unterstützt die Auslegung dünnerer Module. Bei Frontplatten mit begrenztem Einbauraum bietet dies zusätzliche Flexibilität bei der Integration. Der hohe Kontrast verbessert zudem die Lesbarkeit von Texten und Statusinformationen, während die weiten Betrachtungswinkel in Rack-Umgebungen von Vorteil sind, wenn das Display aus unterschiedlichen Positionen abgelesen wird.
PMOLED stellt damit eine Anzeigeoption zwischen einer grundlegenden Statusanzeige über LEDs und einer umfangreicheren grafischen HMI dar. Dies gilt insbesondere für 1U-Netzwerkgeräte, die mehr lokale Informationen bereitstellen sollen, als über LEDs sinnvoll dargestellt werden können, ohne dass dafür eine farbige GUI oder Touchbedienung erforderlich ist.
Aufgrund der begrenzten Anzeigefläche in 1U-Netzwerkgeräten besteht das Ziel eines lokalen Displays nicht darin, möglichst viele Informationen darzustellen. Entscheidend ist vielmehr, die für das Servicepersonal jeweils relevanten Informationen schnell zugänglich zu machen. Die Anzeigeinhalte können entsprechend Geräteidentifikation, grundlegendem Betriebsstatus und Fehlerdiagnose priorisiert werden. Dazu können beispielsweise Hostname, Management-IP, Systemstatus, Temperatur, Lüfterstatus, Portstatus und Alarme gehören, die eine Überprüfung direkt am Gerät erfordern.
Nicht alle Informationen müssen auf einem einzigen Bildschirm dargestellt werden. Bei kompakten PMOLEDs mit begrenzter Auflösung können die Inhalte je nach Informationstyp auf mehrere Anzeigeseiten verteilt werden. Auf der Hauptseite können beispielsweise Hostname, IP-Adresse und der allgemeine Systemstatus angezeigt werden, während weitere Seiten Informationen zu Temperatur, Lüftern oder Ports bereitstellen. Der Seitenwechsel kann über physische Tasten erfolgen. Alternativ kann das System die angezeigten Inhalte abhängig vom Gerätestatus automatisch wechseln oder aktualisieren. Dadurch lässt sich vermeiden, dass zu viele Informationen auf der begrenzten Anzeigefläche die Lesbarkeit beeinträchtigen.
Die Priorität der angezeigten Informationen kann sich auch entsprechend dem Betriebszustand des Geräts ändern. Im Normalbetrieb können Geräteidentifikation und grundlegender Status im Vordergrund stehen. Tritt eine Temperatur-, Lüfter- oder Netzwerkstörung auf, können die zugehörigen Alarm- oder Störungsinformationen priorisiert werden. So kann das Servicepersonal das wahrscheinliche Problem zunächst eingrenzen, bevor für eine detailliertere Diagnose auf das Managementsystem zugegriffen wird.
Bei der Planung der Anzeigeinhalte für ein 1U-PMOLED sollten der konkrete Anwendungsfall vor Ort, die Priorität der Informationen und die Lesbarkeit im Mittelpunkt stehen. Statt die begrenzte Anzeigefläche mit möglichst vielen Informationen zu füllen, sollte die Darstellung so aufgebaut sein, dass die jeweils nützlichsten Informationen schnell gefunden werden können.

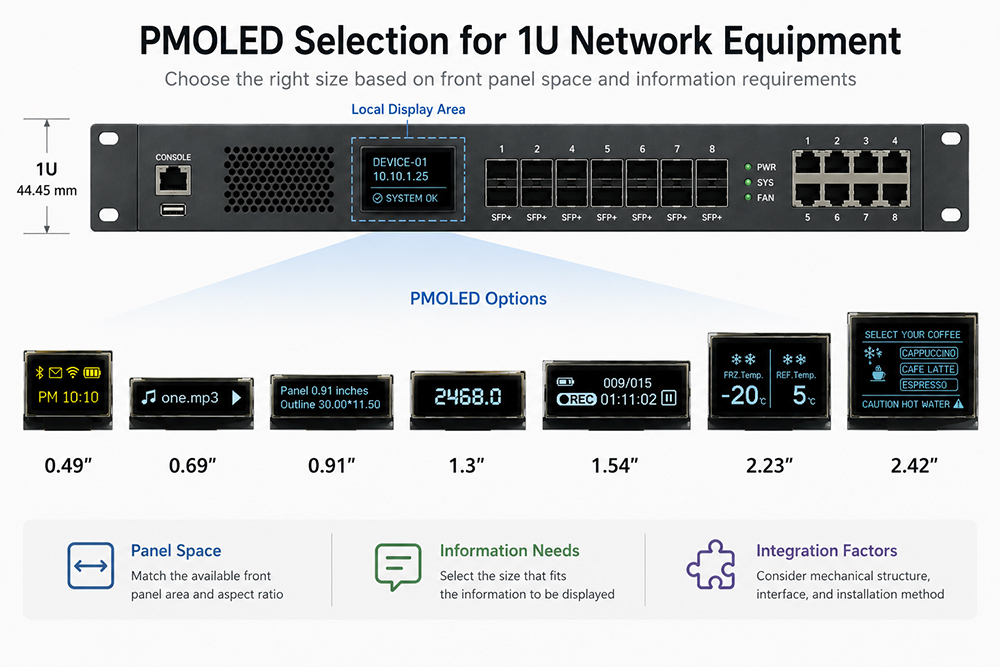

Nachdem die Inhalte für die lokale Anzeige festgelegt wurden, kann die Auswahl des PMOLED anhand des verfügbaren Platzes auf der Frontplatte, der darzustellenden Informationen, der Auflösung, der Kommunikationsschnittstelle und der mechanischen Integrationsanforderungen erfolgen. Bei 1U-Geräten ist ein größeres Display nicht zwangsläufig die bessere Wahl. Die Displaygröße sollte eine gute Lesbarkeit ermöglichen und gleichzeitig den begrenzten Platz auf der Frontplatte berücksichtigen.
Die Menge der darzustellenden Informationen, die Schriftgröße, die Anforderungen an Symbole und die Frage, ob mehrere Informationen gleichzeitig angezeigt werden müssen, beeinflussen die erforderliche Displaygröße und Auflösung. Anzeigefläche und Auflösung bestimmen, wie viele Informationen dargestellt und wie die Inhalte angeordnet werden können. Innerhalb des begrenzten Platzes auf einer 1U-Frontplatte muss jedoch auch die tatsächliche Lesbarkeit von Texten und Symbolen berücksichtigt werden. Die Displayauswahl sollte sich daher an den darzustellenden Informationen und den Anforderungen an deren Lesbarkeit orientieren und nicht einfach am größten Display, das sich mechanisch unterbringen lässt.
Bei der elektronischen und mechanischen Integration müssen außerdem die verfügbaren Kommunikationsschnittstellen des Hostsystems, die PCB- oder FPC-Konfiguration, die Modulabmessungen, die Einbautiefe und der Frontplattenausschnitt berücksichtigt werden. Neben der Prüfung, ob die aktive Anzeigefläche den Anforderungen der Anwendung entspricht, sollten auch die vollständigen Außenabmessungen des Moduls, die Anschlussart und der Platzbedarf der umgebenden Komponenten in die mechanische Konstruktion einbezogen werden. WINSTAR PMOLED-Module sind in verschiedenen Größen, Auflösungen, Modulbauformen und Schnittstellenvarianten verfügbar und können entsprechend den Anforderungen unterschiedlicher Hostplattformen und Gerätedesigns ausgewählt werden.
Bei der Integration eines lokalen Displays in ein 1U-Netzwerkgerät geht es nicht allein darum, ob sich ein Display auf der Frontplatte unterbringen lässt. Entscheidend ist, ob in der jeweiligen Anwendung ein ausreichender Bedarf an Informationen direkt am Gerät besteht und ob das Display innerhalb des verfügbaren Platzes und der vorhandenen Systemressourcen einen praktischen Nutzen bietet. Wenn lediglich eine grundlegende Statusanzeige erforderlich ist, bleiben LEDs eine einfache und effektive Lösung. Müssen Servicepersonal dagegen Geräteidentifikation, Netzwerkstatus oder Störungsinformationen direkt am Gerät abrufen können, ohne dass eine vollständige grafische HMI oder Touchbedienung erforderlich ist, stellt ein kompaktes PMOLED eine weitere konstruktive Option dar.
