설명

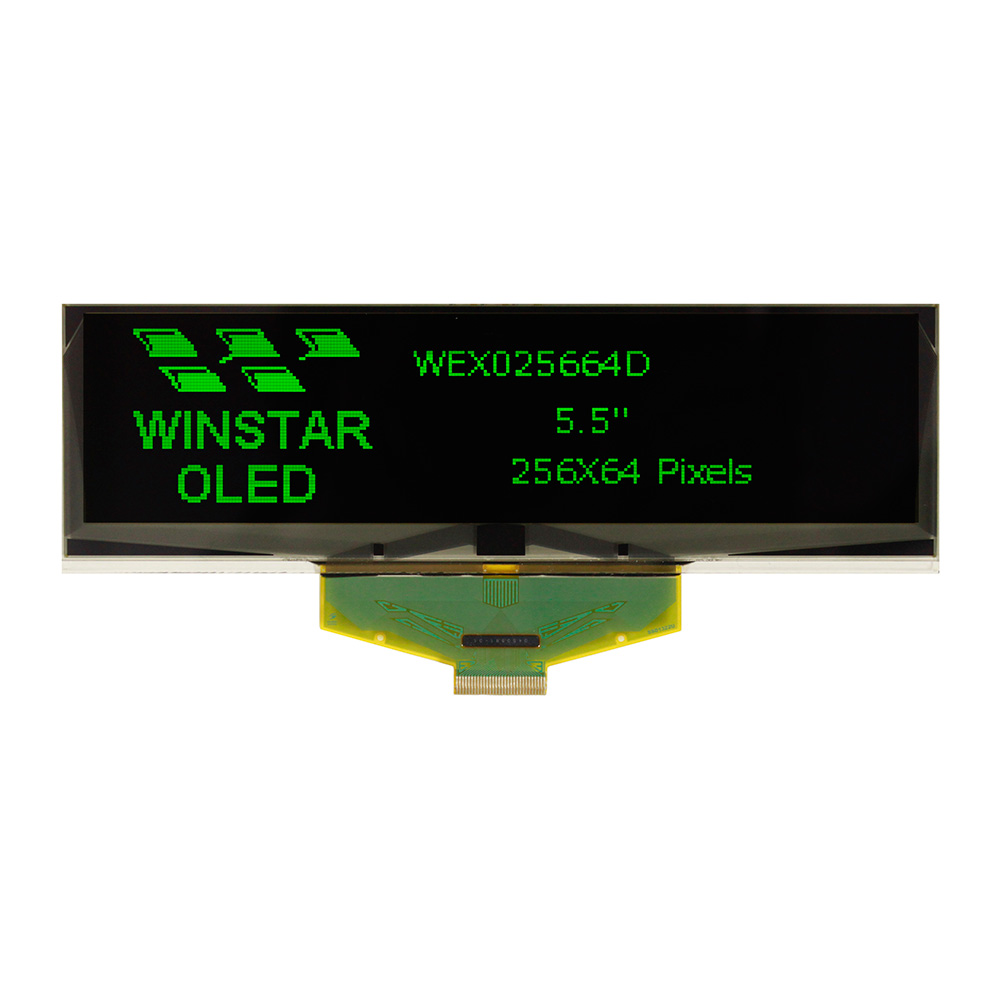

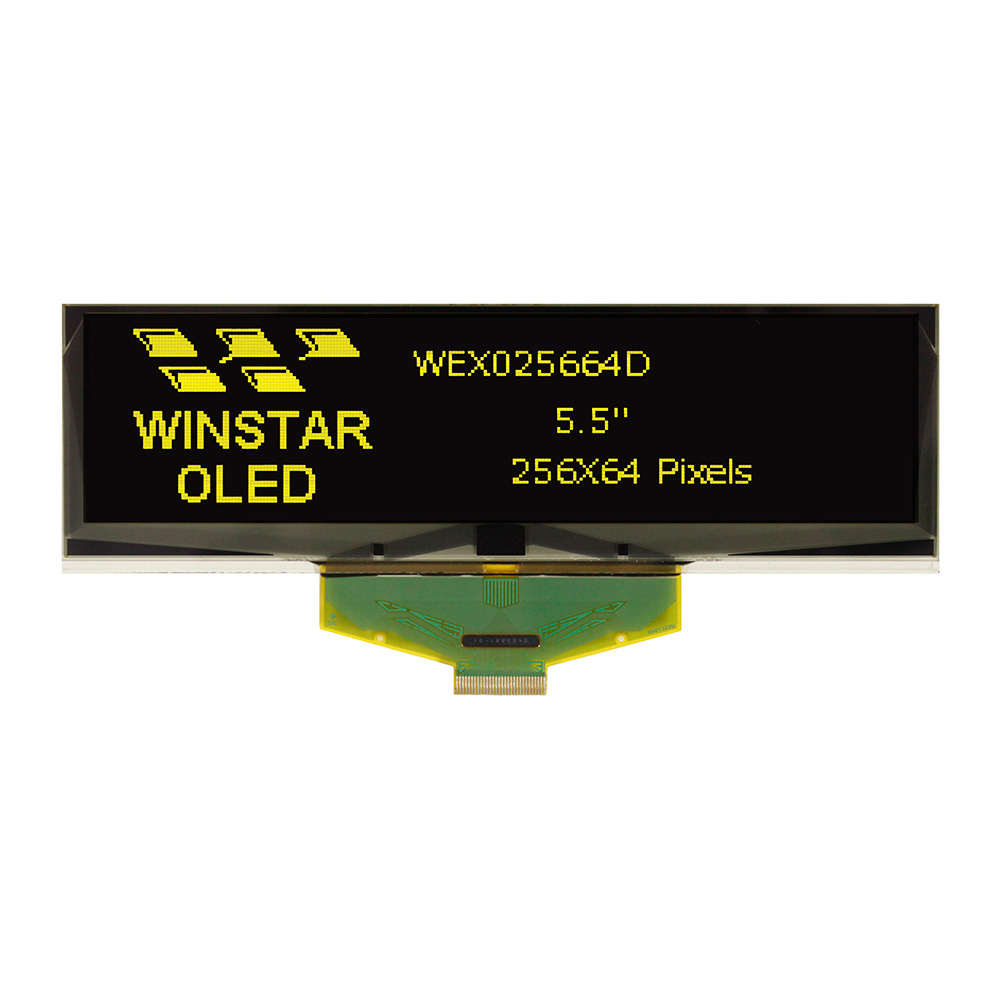

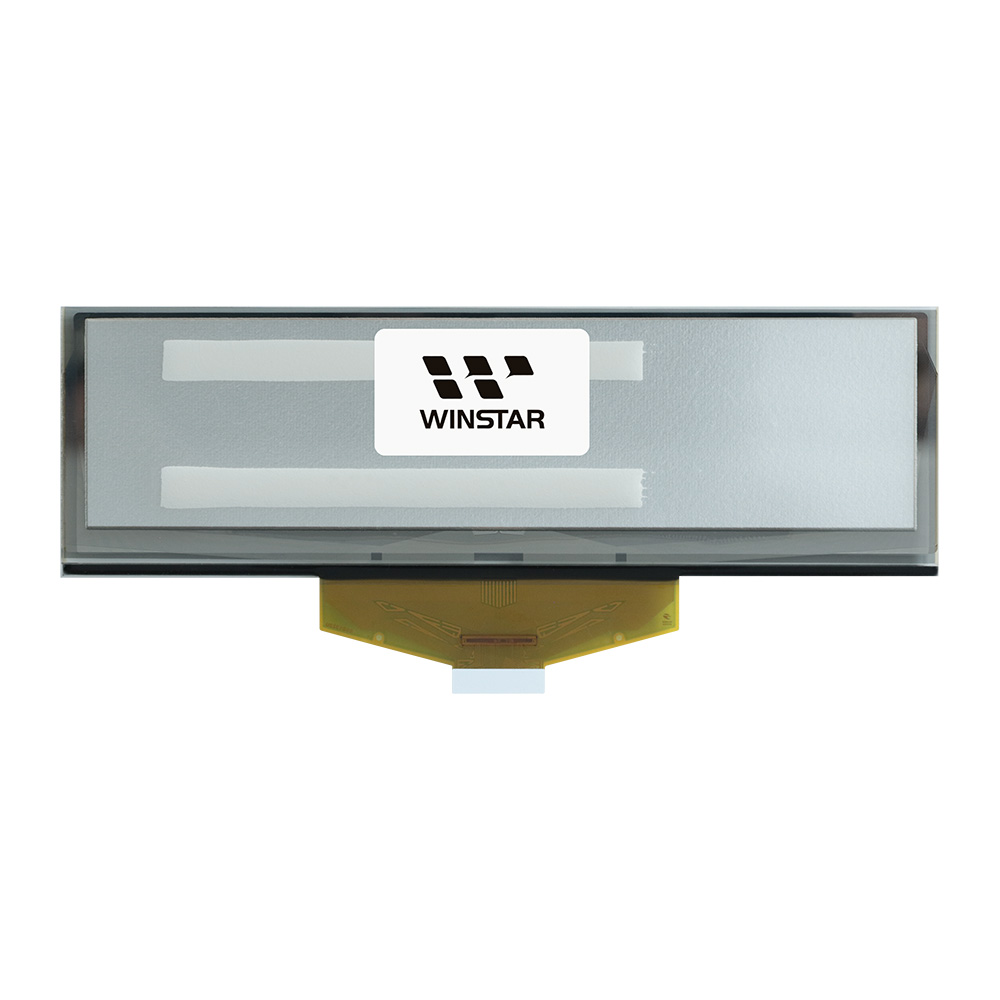

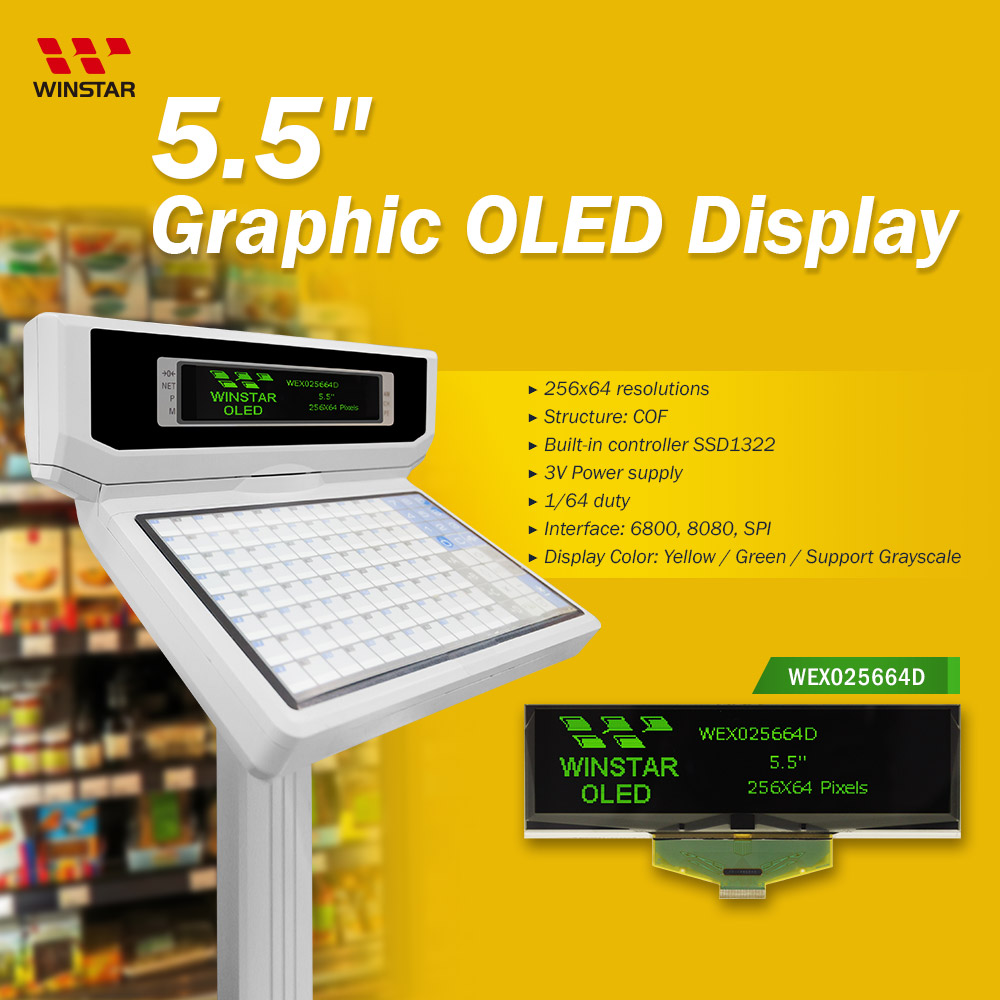

윈스타의 5.5인치 OLED 디스플레이 모듈(WEX025664D)로 우수한 시각적 경험을 즐겨보세요
윈스타의 5.5인치 COF OLED 디스플레이 모듈(WEX025664D)을 통해 시각적 훌륭함의 새로운 시대를 개척하세요. 이 디스플레이는 256x64 도트의 해상도를 자랑하며 내장 SSD1322 IC와 6800/8080 8비트, 그리고 3/4라인 SPI 인터페이스를 지원합니다.
3V 전원 공급으로 작동하며 1/64 듀티 드라이빙 방식을 활용하여 10000:1의 인상적인 대비 비율과 4비트 그레이스케일을 지원하여 생동감 있고 세밀한 시각적 효과를 제공합니다. -40℃에서 +80℃의 작동 온도 범위 및 -40℃에서 +85℃의 저장 온도 범위로 다양한 환경에서 사용하기에 이상적입니다.

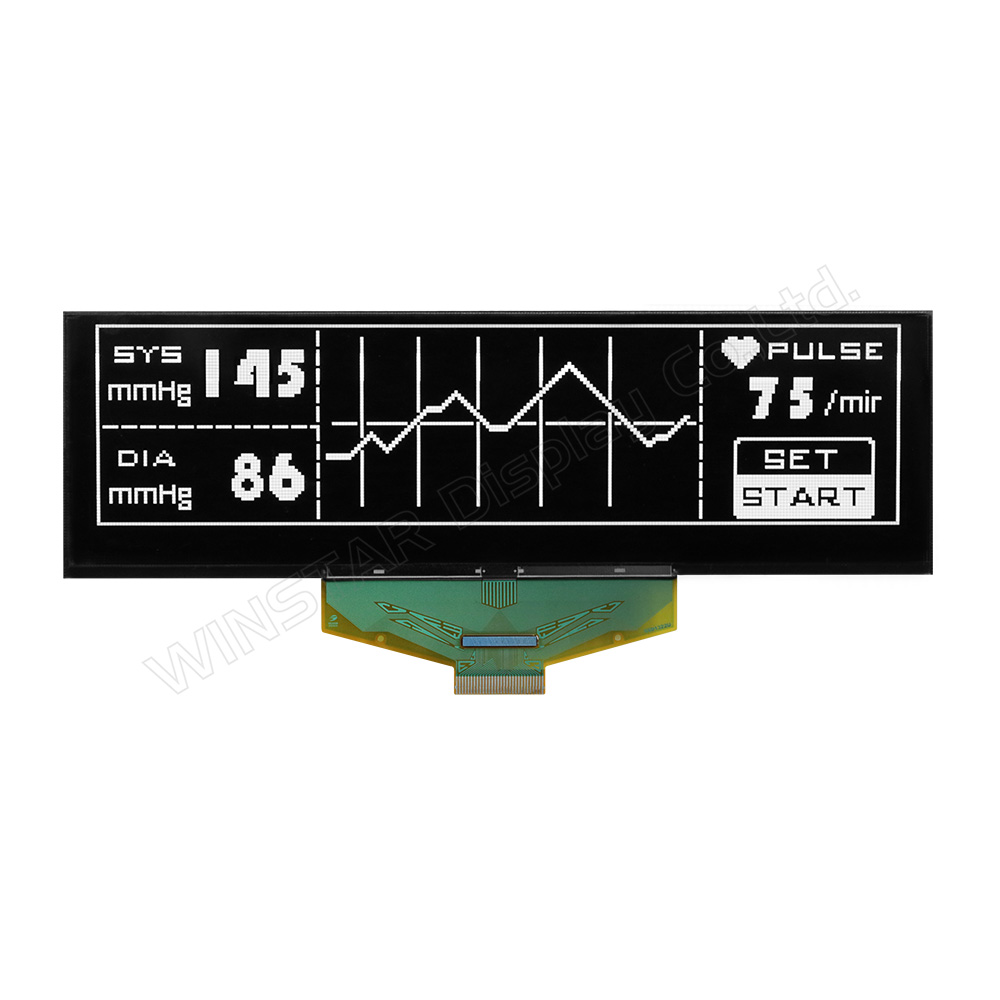

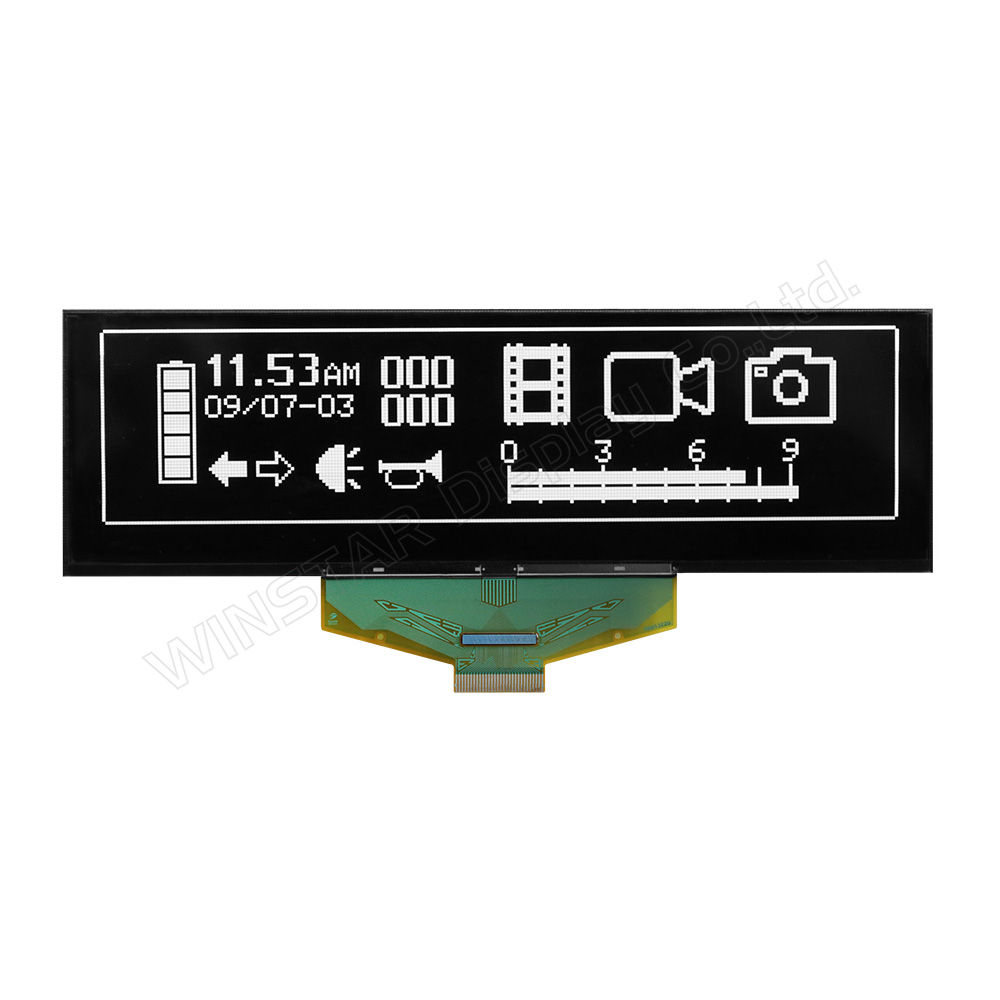

윈스타의 5.5인치 COF OLED 디스플레이는 다양한 분야에서 활용할 수 있습니다. 월/미터 장치, 홈 어플리케이션, POS 시스템, 클라우드/IoT 시스템, 휴대용 기기, 지능형 기술 장치, 에너지 시스템, 자동차, 통신 시스템, 의료 기기 등에 적합합니다. 윈스타는 다양한 도트 픽셀 형식의 OLED 솔루션을 제공하여 기존의 STN 디스플레이에서 OLED 디스플레이로의 간편한 업그레이드를 가능케 합니다.
추가적인 옵션으로는 다음이 있습니다:- WEN025664D: 프레임 및 PCB가 포함된 옵션
- WEN025664D-CTP: 프레임, PCB 및 CTP 터치 패널이 포함된 옵션
윈스타의 5.5인치 OLED 디스플레이로 애플리케이션을 혁신하고 디스플레이 기술의 미래로 간편하게 업그레이드하세요.

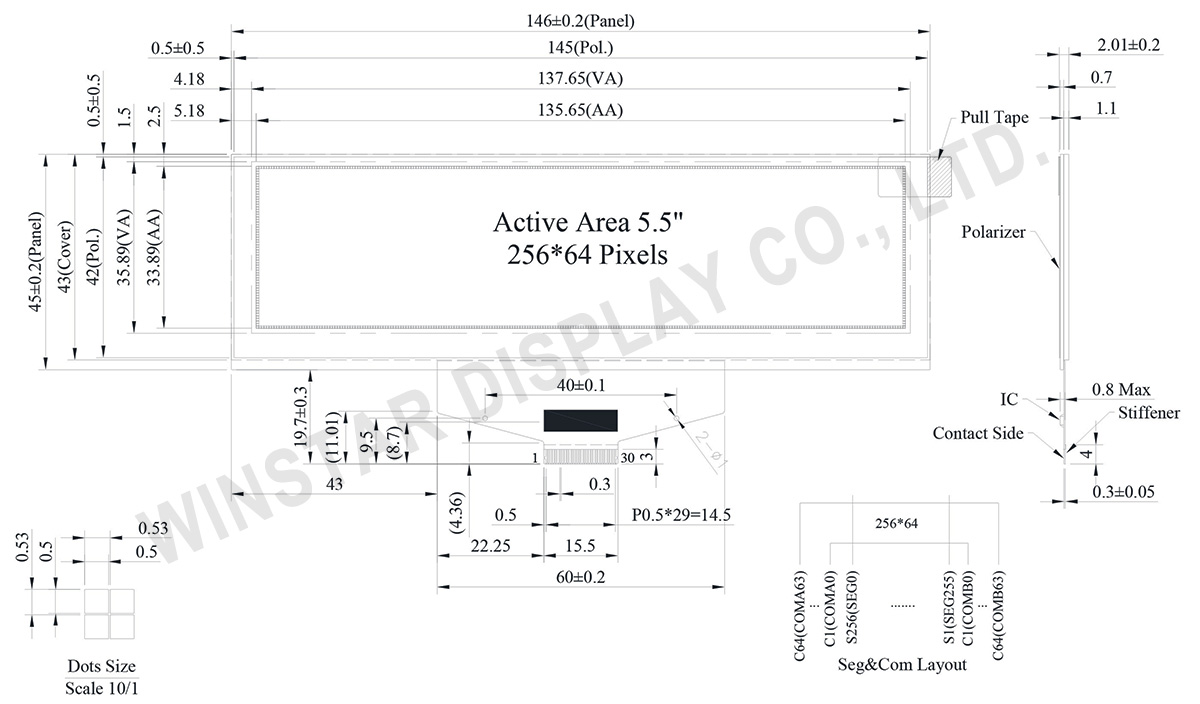

도면
Data source ref: WEX025664DWPP3N00000
사양
기계적 데이터
| 항목 | 치수 | 단위 |
|---|---|---|
| 모듈 치수 | 256 x 64 Dots | － |
| 보기 영역 | 146.0 × 45.0 × 2.01 | mm |
| 활성 영역 | 135.65 × 33.89 | mm |
| 도트 크기 | 0.50 × 0.50 | mm |
| 도트 피치 | 0.53 × 0.53 | mm |
| 디스플레이 모드 | 패시브 매트릭스 | |
| 디스플레이 색상 | 단색 | |
| 구동 듀티 | 1/64 Duty | |
| 그레이스케일 | 4 bits | |
| IC | SSD1322 | |
| 인터페이스 | 6800, 8080, SPI | |
| 크기 | 5.5 인치 | |
절대 최대 정격값
| 매개변수 | 기호 | 최소값 | 최대값 | 단위 |
|---|---|---|---|---|
| 논리 회로 공급 전압 | VDD | -0.5 | 2.75 | V |
| 저전압 전원 공급 | VCI | -0.3 | 4.0 | V |
| I/O 핀용 전원 공급 | VDDIO | -0.5 | VCI | V |
| 디스플레이 전원 공급 전압 | VCC | -0.5 | 21.0 | V |
| 작동 온도 | TOP | -40 | +80 | °C |
| 보관 온도 | TSTG | -40 | +85 | °C |
전기적 특성
DC 전기적 특성
| 항목 | 기호 | 조건 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|---|
| 논리 회로 공급 전압 | VDD | － | 2.4 | 2.5 | 2.6 | V |
| I/O 핀용 전원 공급 | VDDIO | － | 1.65 | 3.0 | VCI | V |
| 저전압 전원 공급 | VCI | － | 2.4 | 3.0 | 3.5 | V |
| 디스플레이 전원 공급 전압 | VCC | － | 10.0 | 18.0 | 18.5 | V |
| 입력 고전압 | VIH | － | 0.8×VDDIO | － | VDDIO | V |
| 입력 저전압 | VIL | － | 0 | － | 0.2×VDDIO | V |
| 출력 고전압 | VOH | － | 0.9×VDDIO | － | VDDIO | V |
| 출력 저전압 | VOL | － | 0 | － | 0.1×VDDIO | V |
| Display 30% Pixel on | ICC | VCC =18V | － | 40 | 60 | mA |
인터페이스 핀 기능
| No. | 기호 | 기능 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | N.C. | The N.C. pin between function pins are reserved for compatible and flexible design. | ||||||||||
| 2 | VSS | Ground. | ||||||||||
| 3 | VCC | Power supply for panel driving voltage. This is also the most positive power voltage supply pin. |
||||||||||
| 4 | VCOMH | COM signal deselected voltage level. A capacitor should be connected between this pin and VSS. |
||||||||||
| 5 | VLSS | Analog system ground pin. | ||||||||||
| 6~13 | D7~D0 | These pins are bi-directional data bus connecting to the MCU data bus. Unused pins are recommended to tie LOW. (Except for D2 pin in SPI mode) |
||||||||||
| 14 | E/RD# | This pin is MCU interface input. When interfacing to a 6800-series microprocessor, this pin will be used as the Enable (E) signal. Read/write operation is initiated when this pin is pulled HIGH and the chip is selected. When connecting to an 8080-microprocessor, this pin receives the Read (RD#) signal. Read operation is initiated when this pin is pulled LOW and the chip is selected. When serial interface is selected, this pin E(RD#) must be connected to VSS. |
||||||||||
| 15 | R/W# | This pin is read / write control input pin connecting to the MCU interface. When interfacing to a 6800-series microprocessor, this pin will be used as Read/Write (R/W#) selection input. Read mode will be carried out when this pin is pulled HIGH and write mode when LOW. When 8080 interface mode is selected, this pin will be the Write (WR#) input. Data write operation is initiated when this pin is pulled LOW and the chip is selected. When serial interface is selected, this pin R/W (WR#) must be connected to VSS. |
||||||||||
| 16 | BS0 | MCU bus interface selection pins. Select appropriate logic setting as described in the following table.
(1) 0 is connected to VSS (2) 1 is connected to VDDIO |
||||||||||
| 17 | BS1 | |||||||||||
| 18 | D/C# | This pin is Data/Command control pin connecting to the MCU. When the pin is pulled HIGH, the content at D[7:0] will be interpreted as data. When the pin is pulled LOW, the content at D[7:0] will be interpreted as command. |
||||||||||
| 19 | CS# | This pin is the chip select input connecting to the MCU. The chip is enabled for MCU communication only when CS# is pulled LOW. | ||||||||||
| 20 | RES# | This pin is reset signal input. When the pin is pulled LOW, initialization of the chip is executed. Keep this pin pull HIGH during normal operation. |
||||||||||
| 21 | FR | This pin is No Connection pins. Nothing should be connected to this pin. This pin should be left open individually. | ||||||||||
| 22 | IREF | This pin is the segment output current reference pin. A resistor should be connected between this pin and VSS to maintain the current around 10uA. |
||||||||||
| 23 | N.C. | The N.C. pin between function pins are reserved for compatible and flexible design. | ||||||||||
| 24 | VDDIO | Power supply for interface logic level. It should be matched with the MCU interface voltage level. | ||||||||||
| 25 | VDD | Power supply pin for core logic operation. A capacitor is required to connect between this pin and VSS. | ||||||||||
| 26 | VCI | Low voltage power supply. VCI must always be equal to or higher than VDD and VDDIO. |
||||||||||
| 27 | VSL | This is segment voltage reference pin. When external VSL is used, connect with resistor and diode to ground. |
||||||||||
| 28 | VLSS | Analog system ground pin. | ||||||||||
| 29 | VCC | Power supply for panel driving voltage. This is also the most positive power voltage supply pin. |
||||||||||
| 30 | N.C. | The N.C. pin between function pins are reserved for compatible and flexible design. |
