型番 WWTK0004-00
►タイプ:VATN デモキット
►表示技術:全視野角 VATN
►表示特長:フルカラー印刷・滑らかなカラーグラデーション
►タッチ機能:タッチ機能内蔵
►電源:USB Type-C、5V
►用途:産業用 HMI 評価
►目的:VATN 表示性能のデモンストレーション

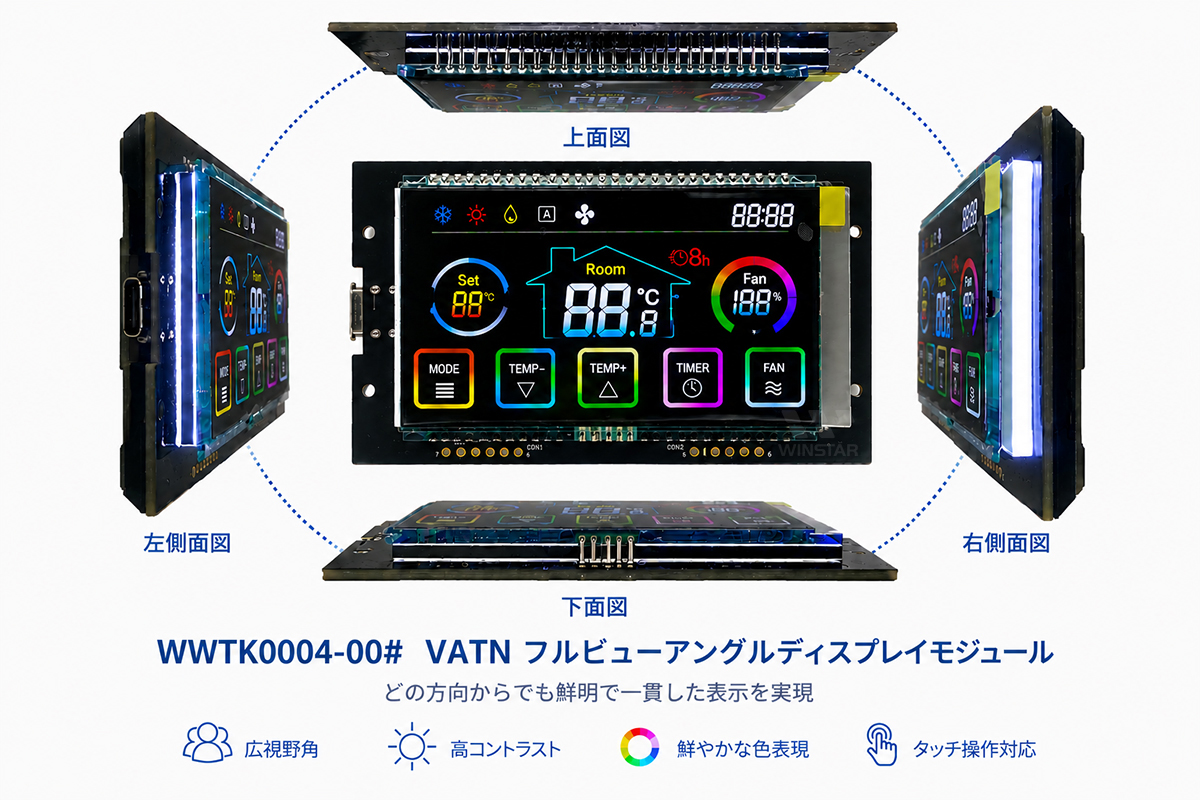

WWTK0004-00# は、フルカラー印刷、滑らかなカラーグラデーション、Full-Viewing-Angle(全視野角)技術、およびタッチ機能を搭載した VATN ディスプレイの表示性能を評価するためのデモキットです。エアコン操作パネルを模擬したデモにより、実際の使用環境に近い条件で表示品質、視野角特性、およびタッチ操作性をご確認いただけます。
VATN は、高コントラストと優れた表示性能を特長としています。フルカラー印刷と組み合わせることで、単色 LCD の低コストかつシンプルな駆動方式という利点を維持しながら、視認性に優れたユーザーインターフェースを実現します。また、タッチセンサーをディスプレイに一体化することで、追加のタッチパネルが不要となり、モジュールの薄型化とシステム全体のコスト低減に貢献します。
その他のデモキット:WWTK0003-00# は、標準的な 6 時方向視野(6 o'clock Viewing Direction)を必要とする用途向けのモデルです。WWTK0004-00# と比較すると、WWTK0003-00# はフルカラー VATN の表示を確認できますが、滑らかなカラーグラデーション表示には対応していません。
両デモキットは共通のハードウェアプラットフォームを採用しており、主な違いは視野角技術と色再現性能にあります。
| 項目 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|
| 電源電圧 | 5 | V | ||
| 消費電流 | 200 | 300 | mA |
注:上記の電気的特性は WWTK0004-00# の仕様です。WWTK0003-00# についてもご要望に応じてご提供可能です。

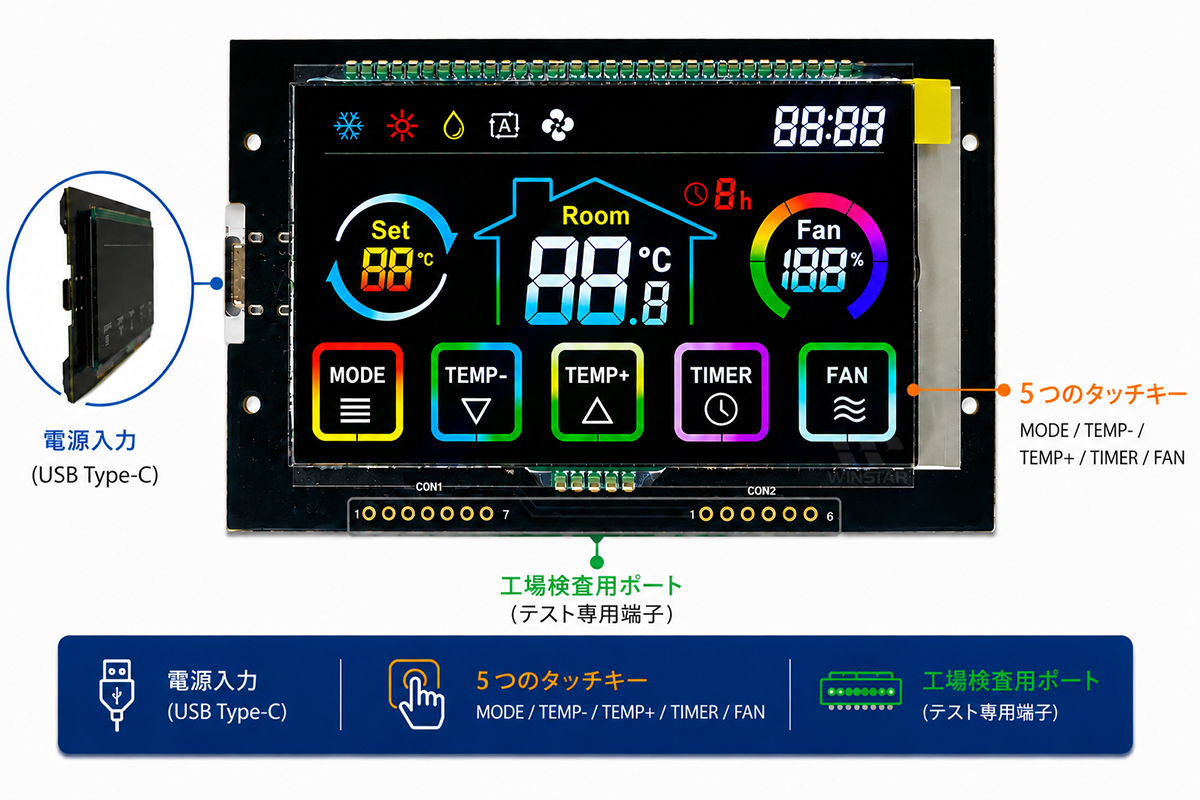

本デモキットはプラグアンドプレイに対応しています。Type-C USB ケーブルで電源を供給するだけでご使用いただけます。

本デモキットには、以下の 5 つのタッチキーを搭載しています。
WWTK0004-00# は、下図のように Full-Viewing-Angle(全視野角)技術を採用しています。WWTK0003-00# に採用されている標準 VATN パネルと比較すると、より広い視野角を実現していますが、透過率が低くなるため、より高輝度のバックライトが必要となります。用途に応じて最適なデモキットをお選びいただけます。

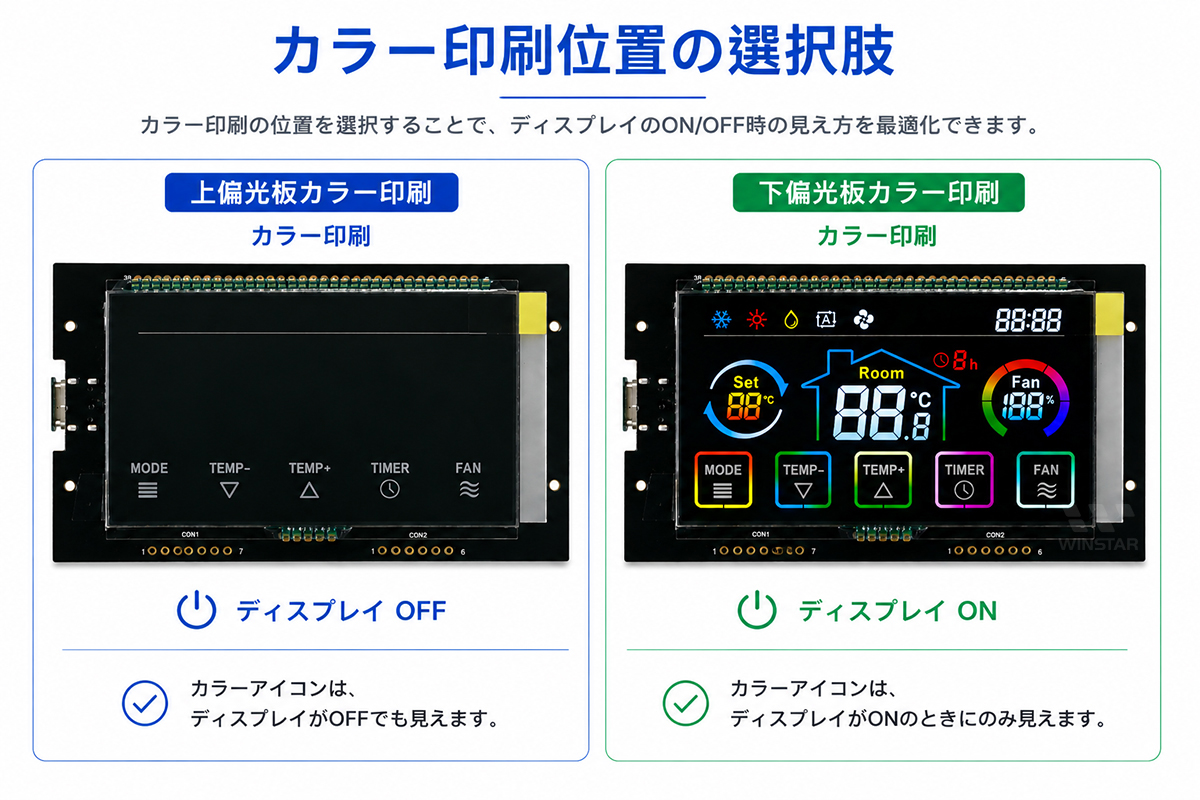

カラー印刷は上偏光板または下偏光板のいずれにも適用でき、それぞれ異なる表示効果が得られます。上偏光板に印刷した場合は、ディスプレイの電源がオフの状態でもガラス表面のカラーアイコンを確認できます。
一方、下偏光板に印刷した場合は、ディスプレイの電源がオンのときのみカラーアイコンが表示されます。
