WWTK0004-00#, tam renkli baskı, yumuşak renk geçişleri, Full-Viewing-Angle teknolojisi ve entegre dokunmatik işlev içeren VATN ekranı göstermek için tasarlanmış bir demo kitidir. Klima kontrol panelini simüle eden bu kit, kullanıcıların gerçekçi bir uygulama senaryosunda ekran görünümünü, görüş açısı performansını ve dokunmatik kullanım deneyimini değerlendirmesine olanak tanır.
VATN teknolojisi yüksek kontrast ve güçlü görüntüleme performansı sunar. Tam renkli baskı ile birlikte kullanıldığında, monokrom LCD teknolojisinin maliyet avantajlarını ve basit sürüş yapısını korurken daha etkileyici bir kullanıcı arayüzü sağlar. Entegre dokunmatik sensör, ek bir dokunmatik panel ihtiyacını ortadan kaldırarak modül kalınlığını ve toplam sistem maliyetini azaltmaya yardımcı olur.
Alternatif demo kiti: WWTK0003-00#, standart 6 yönü görüş açısı gerektiren uygulamalar için de sunulmaktadır. WWTK0004-00# ile karşılaştırıldığında, WWTK0003-00# tam renkli VATN performansını gösterebilir; ancak yumuşak renk geçişi efektlerini desteklemez.
İki demo kiti aynı donanım platformunu kullanır; temel farklar görüş açısı teknolojisi ve renk gösterim performansıdır.
Elektriksel Özellikler
| Parametre |
Min. |
Tip. |
Maks. |
Birim |
| Besleme gerilimi |
|
5 |
|
V |
| Besleme akımı |
|
200 |
300 |
mA |
Not: Yukarıdaki elektriksel özellikler WWTK0004-00# modeli için geçerlidir. Alternatif model WWTK0003-00# talep üzerine sunulabilir.
Donanım Yapılandırması
Bu demo kiti tak-çalıştır yapıda tasarlanmıştır. Cihazı çalıştırmak için Type-C USB kablosu ile besleme sağlanması yeterlidir.

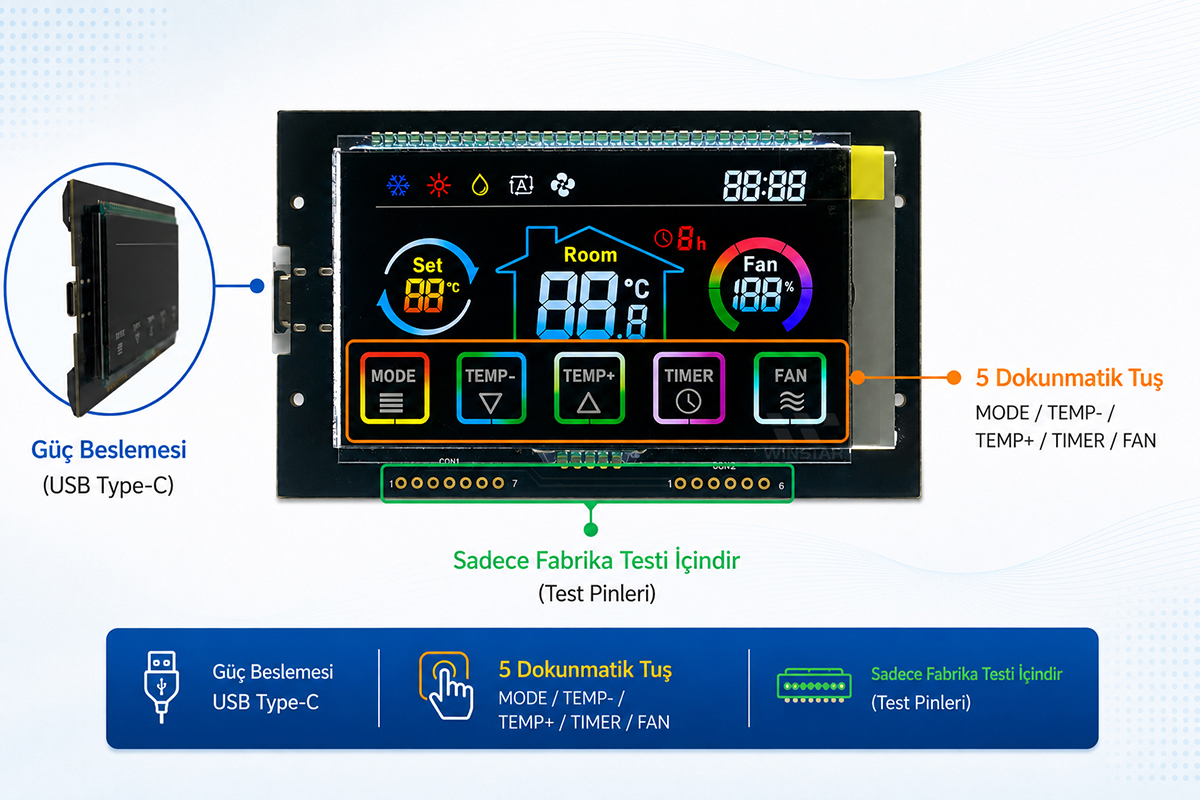

Şekil 1. Donanım yapılandırması
Demo kitinde beş dokunmatik tuş bulunur:
- Mode: Cool, Heat, Dry, Auto ve Fan modları arasında geçiş yapar.
- TEMP-: Ayarlanan sıcaklığı düşürür.
- TEMP+: Ayarlanan sıcaklığı artırır.
- TIMER: Kapanma zamanlayıcısını ayarlar.
- FAN: Fan hızını ayarlar.
Görüş Açısı Performansı
WWTK0004-00# modeli, aşağıda gösterildiği gibi Full-Viewing-Angle teknolojisini kullanır. WWTK0003-00# modelinde kullanılan standart VATN panel ile karşılaştırıldığında, Full-Viewing-Angle panel daha geniş bir görüş aralığı sunar; ancak daha düşük ışık geçirgenliğine sahiptir ve bu nedenle daha yüksek parlaklıkta bir arka aydınlatma gerektirir. Kullanıcılar, uygulama gereksinimlerine göre uygun demo kitini seçebilir.

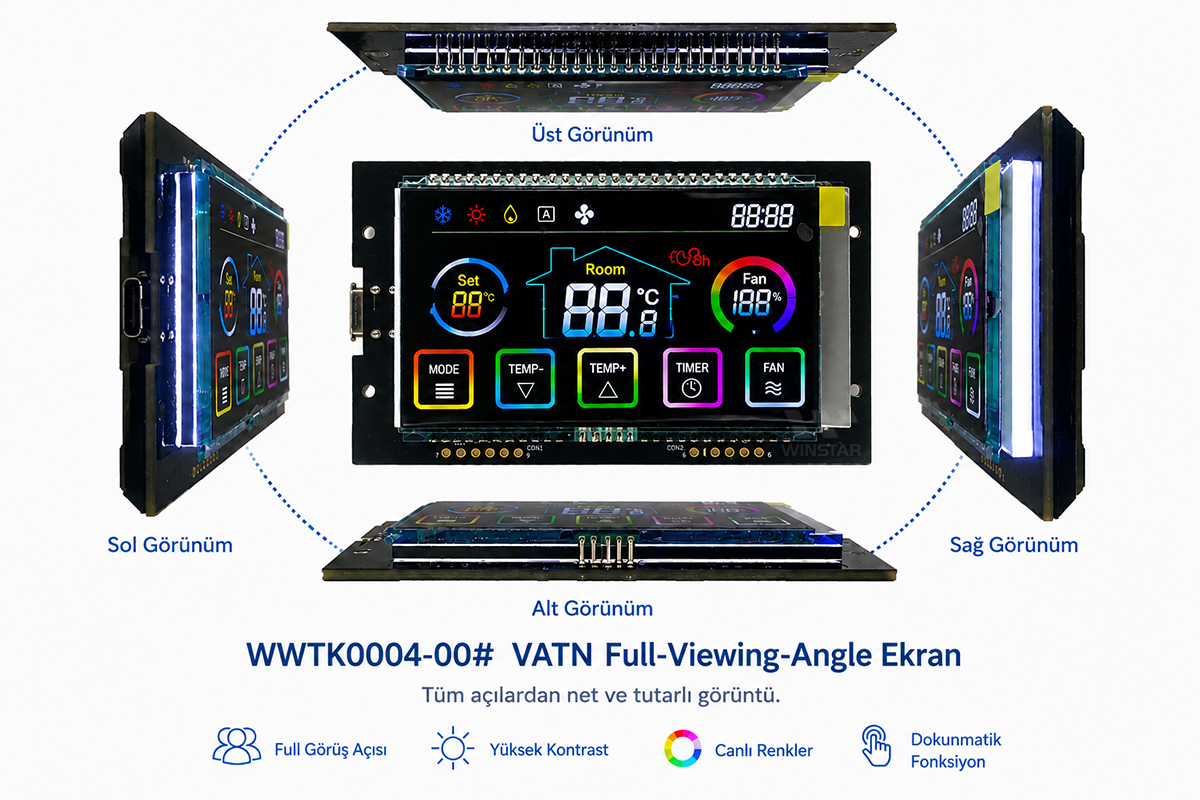

Şekil 2. WWTK0004-00# Full-Viewing-Angle ekran
Renkli Baskı Seçenekleri
Renkli baskı, üst veya alt polarizöre uygulanabilir ve her iki uygulama konumu farklı bir görsel etki oluşturur. Baskı üst polarizöre uygulandığında, ekran kapalı olsa bile renkli ikonlar cam yüzey üzerinde görünür kalır.
Baskı alt polarizöre uygulandığında ise renkler yalnızca ekran açıkken görünür hâle gelir.

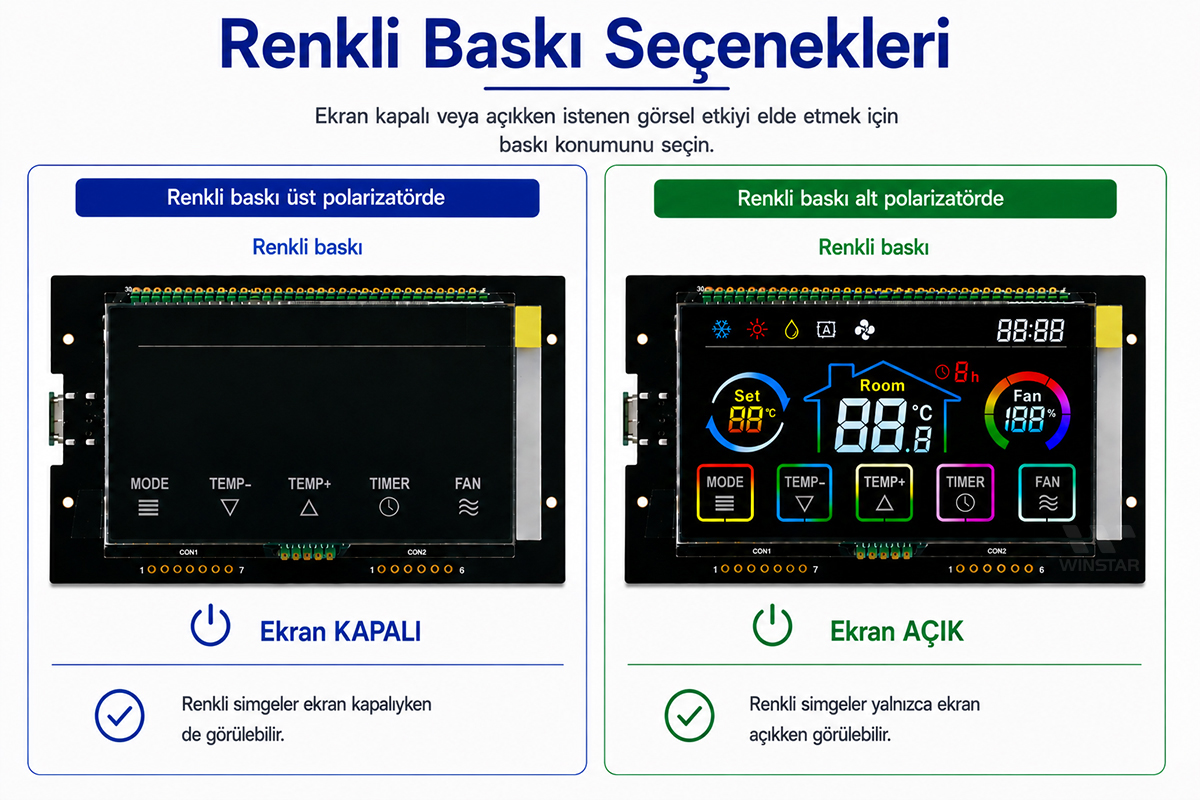

Şekil 3. Renkli baskı seçenekleri
