WWTK0004-00# 是一款 VATN 显示演示套件，集成全彩印刷、平滑色彩渐变、全视角（Full-Viewing-Angle）技术以及一体化触控功能。该演示套件以空调控制面板为应用场景，可帮助用户直观评估显示效果、视角表现以及触控操作体验。

VATN 技术具有高对比度和出色的显示效果。结合全彩印刷，在保持单色 LCD 成本低、驱动简单等优势的同时，可实现更美观的人机界面。一体化触控传感器无需额外增加触控面板，有助于降低模组厚度及整机系统成本。

其他演示套件：WWTK0003-00# 适用于采用标准 6 点钟视角（6 o'clock Viewing Direction）的应用。相比 WWTK0004-00#，WWTK0003-00# 可展示全彩 VATN 显示效果，但不支持平滑色彩渐变效果。

两款演示套件采用相同的硬件平台，主要区别在于视角技术和色彩呈现效果。

电气特性

注：以上电气特性适用于 WWTK0004-00#。WWTK0003-00# 可根据客户需求提供。

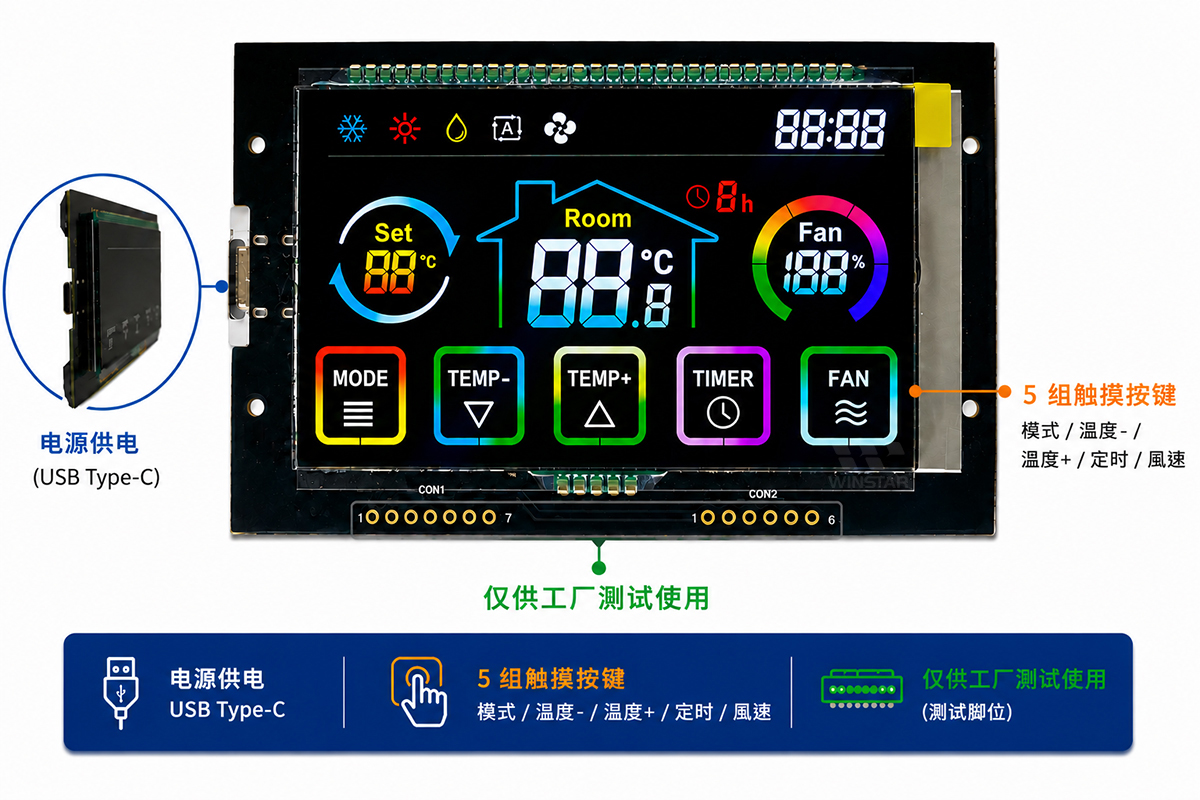

硬件配置

本演示套件支持即插即用（Plug and Play），使用 Type-C USB 数据线供电即可运行。

本演示套件配备五个触控按键：

• Mode：切换 Cool、Heat、Dry、Auto 和 Fan 工作模式。
• TEMP-：降低设定温度。
• TEMP+：提高设定温度。
• TIMER：设置定时关机功能。
• FAN：调节风速。

视角表现

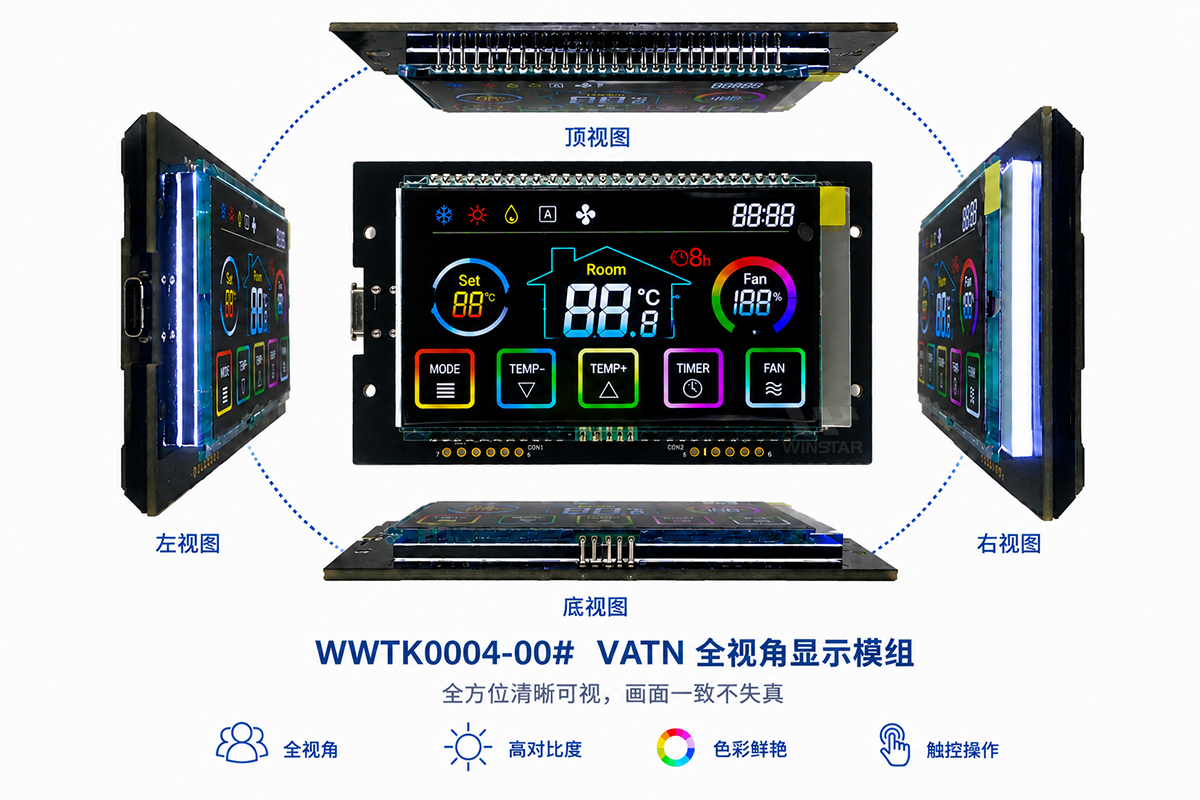

WWTK0004-00# 采用全视角（Full-Viewing-Angle）技术，如下图所示。相比 WWTK0003-00# 所采用的标准 VATN 面板，全视角面板可提供更宽广的可视范围，但透光率较低，因此需要搭配更高亮度的背光源。用户可根据实际应用需求选择合适的演示套件。

彩色印刷方案

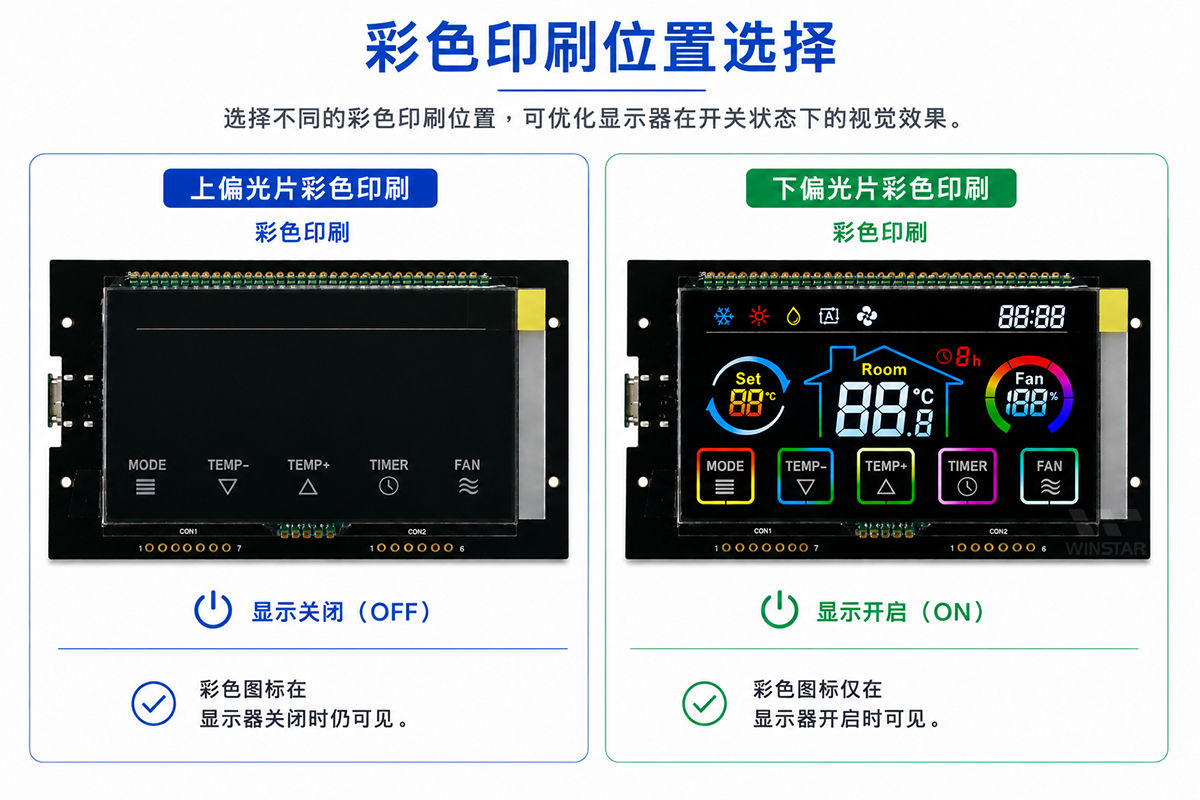

彩色印刷可选择制作于上偏光片或下偏光片，两种方式可呈现不同的显示效果。当彩色印刷位于上偏光片时，即使显示器未通电，玻璃表面的彩色图标仍然可见。

当彩色印刷位于下偏光片时，彩色图标仅在显示器通电后显示。
